MANUAL DE USUARIO FI24NP32L SIEMENS

Montar el cajón de cubitos de hielo ..................................................265 Consejos de reparación-Frigorífico / congelador 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página254de289En relación con este documento

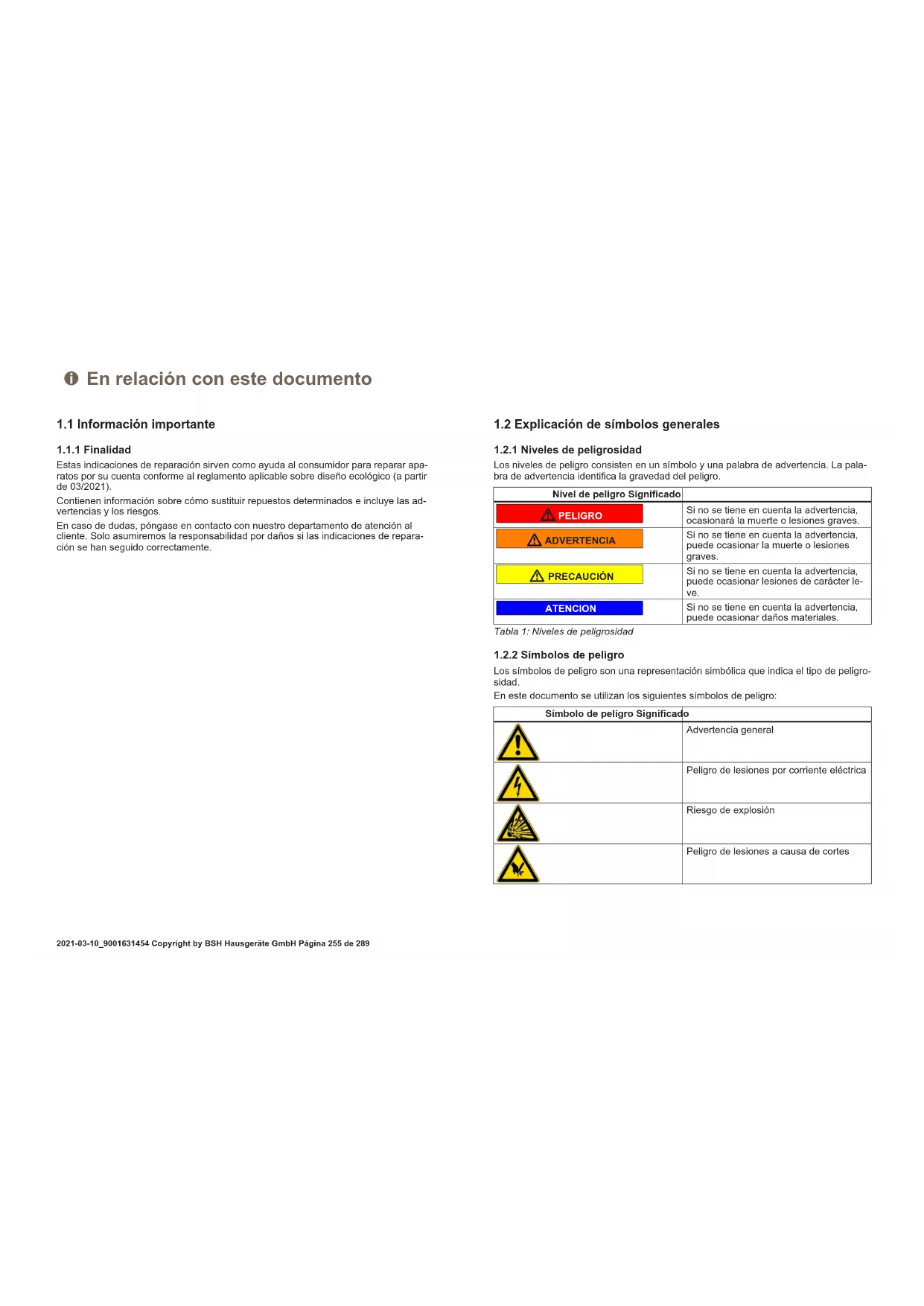

1.1 Información importante

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar apa- ratos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021). Contienen información sobre cómo sustituir repuestos determinados e incluye las ad- vertencias y los riesgos. En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de repara- ción se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La pala- bra de advertencia identifica la gravedad del peligro. Nivel de peligro Significado PELIGRO Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. ADVERTENCIA Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter le- ve. ATENCION Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. Tabla1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligro- sidad. En este documento se utilizan los siguientes símbolos de peligro: Símbolo de peligro Significado Advertencia general Peligro de lesiones por corriente eléctrica Riesgo de explosión Peligro de lesiones a causa de cortes En relación con este documento 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página255de289Símbolo de peligro Significado Peligro de lesiones por aplastamiento Peligro de lesiones por superficies calien- tes Peligro a causa de campos magnéticos de gran potencia Peligro derivado de radiación no ionizante Tabla2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes. PELIGRO ¡Tipo y fuente del peligro! Posibles consecuencias de ignorar el peligro / la advertencia.

Medidas y prohibiciones para prevenir el peligro. El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución

Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales: Símbolo general Significado Identificación de una indicación especial (texto y/o gráfico) Símbolo general Significado Identificación de un consejo simple (solo texto) Identificación de un enlace a un video tu- torial Identificación de una herramienta requeri-

Identificación de una condición previa (prerrequisito) Identificación de una condición (si ..., en- tonces ...) Identificación de un resultado Iniciar Identificación de una tecla o botón [00123456] Identificación de un número de material Estado Identificación del texto / ventana mostra- do (en el display del aparato) Tabla3: Símbolos generales En relación con este documento 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página256de289Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión! ¡ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica! ¡ Desconectar el aparato de la red durante al menos 60segundos antes de comen- zar con el trabajo. ¡ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. ¡Riesgo de lesiones debido a bordes afilados! ¡ Usar guantes de protección. Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles ¡ Usar calzado de seguridad. ¡ Asegure los componentes pesados para que no se caigan. ¡ No pegue partes del cuerpo en componentes móviles. ¡Riesgo para la seguridad/el funcionamiento del aparato! ¡ Utilizar únicamente los repuestos originales. ¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)! ¡ No tocar los módulos, incluidas las conexiones y las pistas conductoras. Seguridad 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página257de289Herramientas y auxiliares Herramientas y auxiliares 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página258de289Reparación

4.1 Sustituir la junta de la puerta

Requisito: La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

2. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo. Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre. Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción. Reparación 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página259de2891. Comprobar si la ranura de la junta presenta daños.

Si la ranura de la junta está dañada. - Contactar con el servicio de atención al cliente.

Una ligera deformación de la junta de la puerta es normal y no afec- ta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato. Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

4. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

Reparación 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página260de2895. Presionar metiendo toda la junta paso a paso en la ranura. La junta de la puerta está montada. Reparación 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página261de2894.2 Sustituir el cajón de almacenamiento Requisito: La puerta está abierta.

4.2.1 Extraer el cajón de almacenamiento

1. Levantar el cajón de almacenamiento (1).

2. Extraer el cajón de almacenamiento (2).

Se ha retirado el cajón de almacenamiento.

4.2.2 Montar el cajón de almacenamiento

Montar en orden inverso. Reparación 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página262de2894.3 Sustituir el estante Requisito: La puerta está abierta.

4.3.1 Extraer el estante

1. Levantar el estante (1).

2. Retirar el estante (2).

Se ha retirado el estante.

4.3.2 Montar el estante

Montar en orden inverso. Reparación 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página263de2894.4 Sustituir el cajón Requisito: La puerta está abierta.

4.4.1 Extraer el cajón

1. Empujar el cajón hacia la parte trasera.

2. Levantar el cajón por la parte trasera y retirarlo.

Se ha retirado el cajón.

4.4.2 Montar el cajón

Montar en orden inverso. Reparación 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Página264de2894.5 Sustituir el cajón de cubitos de hielo Requisito: La puerta está abierta.

4.5.1 Extraer el cajón de cubitos de hielo

Si el ángulo de apertura de la puerta es de 90°, es más fácil acceder al cajón de cubitos de hielo quitando primero el cajón de productos congelados. Retirar el cajón de productos congelados.→264

2. Levantar el cajón de cubitos de hielo por la parte trasera y retirarlo.

Se ha retirado el cajón de cubitos de hielo.

4.5.2 Montar el cajón de cubitos de hielo
