MANUAL DE USUARIO KF96DPXEA SIEMENS
- Haal de vier clips los.

- Verifique se a ranhura para a junta apresenta danos.

Aparelhos pesados e volumosos!
Aparelhos pesados e volumosos!
- Sensor de temperatura do compartimento de 0 °C desconectado.

Consejos de reparación - Frigorífico / congelador
En relación con este documento 717
1.1 Información importante 717
1.1.1 Finalidad 717
1.2 Explicación de símbolos generales....717
1.2.1 Niveles de peligrosidad 717
1.2.2 Símbolos de peligro 717
1.2.3 Estructura de las advertencias....718
1.2.4 Simbolos generales 718
Seguridad....719
2.1 Instrucciones generales de seguridad....719
2.1.1 Todos los aparatos electrodomésticos....719
Herramientas y auxiliares....720
Reparación 721
4.1 Sustituir la junta de la puerta 721
4.1.1 Retirar la junta de la puerta....721
4.1.2 Montar la junta de la puerta 721
4.2 Sustituir el tirador de la puerta....724
4.2.1 Retirar el tirador de la puerta 724
4.2.2 Montar el tirador de la puerta 724
4.3 Sustituir el tirador del cajón 725
4.3.1 Retirar el tirador del cajón....725
4.3.2 Montar el tirador del cajón 725
4.4 Sustituir las bisagras de la puerta izquierda 726
4.4.1 Retirar las bisagras de la puerta izquierda 727
4.4.2 Montar las bisagras de la puerta izquierda.... 728
4.5 Sustituir las bisagras de la puerta derecha.... 729
4.5.1 Retirar las bisagras de la puerta derecha 730
4.5.2 Montar las bisagras de la puerta derecha 731
4.6 Sustituir el estante de la puerta 732
4.6.1 Extraer el estante de la puerta 732
4.6.2 Montar el estante de la puerta....732

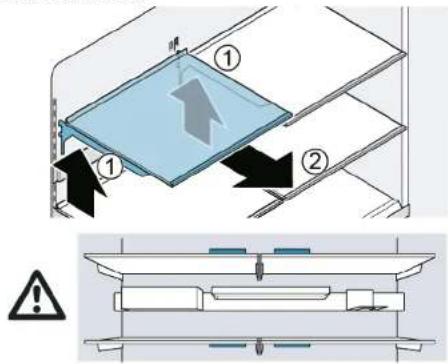

4.7 Sustituir el estante....733
4.7.1 Extraer el estante....733
4.7.2 Montar el estante 733
4.8 Sustituir la barra de equipamiento....734
4.8.1 Retirar la barra de equipamiento 734
4.8.2 Montar la barra de equipamiento 734

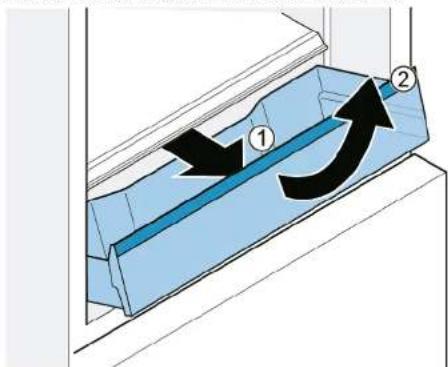

4.9 Sustituir el cajón extraíble....735
4.9.1 Sacar el cajón extraíble 735
4.9.2 Montar el cajón extraíble....735
4.10 Sustituir el estante fijo 736

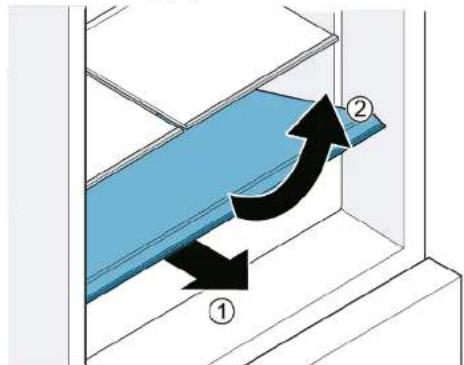

4.10.1 Retirar el estante fijo....736
4.10.2 Montar el estante fijo 736

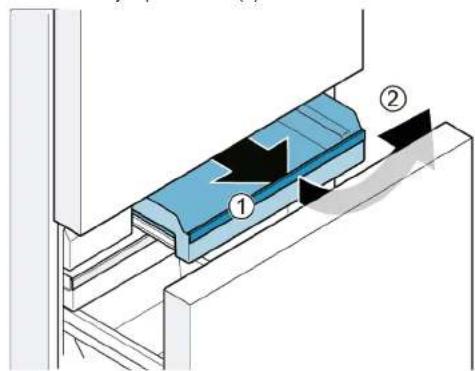

4.12 Sustituir el cajón de productos congelados (pequeño)....738
4.12.1 Retirar el cajón de productos congelados (pequeño) 738
4.12.2 Montar el cajón de productos congelados (pequeño) 738
4.13 Sustituir el cajón de productos congelados (plano)....739
4.13.1 Retirar el cajón de productos congelados (plano) 739
4.13.2 Montar el cajón de productos congelados (plano).... 739
4.14 Sustituir el cajón de productos congelados (grande) 740
4.14.1 Retirar el cajón de productos congelados (grande) 740
4.14.2 Montar el cajón de productos congelados (grande)....740
4.15 Sustituir el cajón de cubitos de hielo....741
4.15.1 Extraer el cajón de cubitos de hielo 741
4.15.2 Montar el cajón de cubitos de hielo....741
4.16 Sustituir las lámparas LED....742
4.16.1 Desmontar la lámpara LED superior del compartimento frigorífico..... 742
4.16.2 Desmontar la lámpara lateral del compartimento frigorífico ..... 743
4.16.3 Retirar la lámpara del compartimento de 0 °C 744
4.16.4 Retirar todas las lámparas de la pared posterior.... 745
4.16.5 Montar las lámparas LED....749
En relación con este documento
1.1 Información importante
1.1.1 Finalidad
Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).
Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.
En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.
1.2 Explicación de símbolos generales
1.2.1 Niveles de peligrosidad
Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.
| Nivel de peligro Significado | ||
| PELIGRO | Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. | |
| ADVERTENCIA | Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. | |
| PRECAUCIÓN | Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve. | |
| ATENCION | Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. | |
Tabla 1: Niveles de peligrosidad
1.2.2 Símbolos de peligro
Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.
En este documento se utilizan los siguientes símbolos de peligro:
| Símbolo de peligro Significado | |
| Advertencia general | |
| Peligro de lesiones por corriente eléctrica | |
| Riesgo de explosión | |
| Peligro de lesiones a causa de cortes | |
En relación con este documento
| Símbolo de peligro Significado | ||
![]() | Peligro de lesiones por aplastamiento | |
![]() | Peligro de lesiones por superficies calientes | |
![]() | Peligro a causa de campos magnéticos de gran potencia | |
![]() | Peligro derivado de radiación no ionizante | |
Tabla 2: Símbolos de peligro
1.2.3 Estructura de las advertencias
Las advertencias de este documento tienen una apariencia y una estructura uniformes.


El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.


1.2.4 Símbolos generales
En este documento se utilizan los siguientes símbolos generales:
| Símbolo general Significado | |
| Identificación de una indicación especial (texto y/o gráfico) |
![]() | ||
| Identificación de un consejo simple (solo texto) | ||
| Identificación de un enlace a un video tutorial | ||
| Identificación de una herramienta requerida | ||
| Identificación de una condición previa (prerrequisito) | ||
| Identificación de una condición (si ..., entonces ...) | ||
| Identificación de un resultado | ||
| [Iniciar] Identificación de una tecla o botón | ||
| [00123456] Identificación de un número de material | ||
| Estado Identificación del texto / ventana mostrado (en el display del aparato) | ||
Tabla 3: Símbolos generales
Seguridad
2.1 Instrucciones generales de seguridad
2.1.1 Todos los aparatos electrodomésticos
¡Riesgo de descarga eléctrica debido a piezas con tensión!
- ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
- Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
¡Riesgo de lesiones debido a bordes afilados!
■ Usar guantes de protección.
Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles
■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.
¡Riesgo para la seguridad/el funcionamiento del aparato!
- Utilizar únicamente los repuestos originales.
¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!
■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.
Herramientas y auxiliares
| Designacion Detalles Imagenes | ||
| Llave hexagonal[00340820] | 2,5 mm | ![]() |
| Destornillador plano | Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820] | ![]() |
| Destornillador plano | Punta 10 mm x 1,6 mm x 200 mm | ![]() |
| Punta Torx TX20[00340865] | 6,3 mm (1/4") | ![]() |

Reparación
4.1 Sustituir la junta de la puerta
Requisito:
La puerta está abierta.
4.1.1 Retirar la junta de la puerta
- Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

- Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.
4.1.2 Montar la junta de la puerta
| El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo. | |
| Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre. | |
| Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción. |
Reparación
- Comprobar si la ranura de la junta presenta daños.

- if Si la ranura de la junta está dañada.
Contactar con el servicio de atención al cliente.
- i Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.
Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.
- Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

- Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación
4.2 Sustituir el tirador de la puerta
Herramientas necesarias:
Llave hexagonal 2,5 mm [00340820]

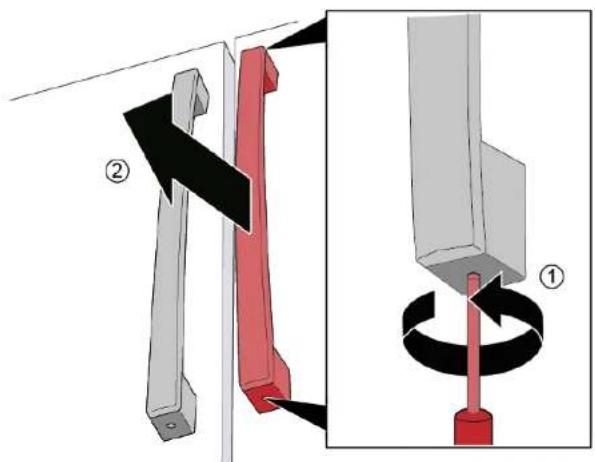

4.2.1 Retirar el tirador de la puerta
▶ 1. Desatornillar los dos tornillos (1).
2. Retirar el tirador de la puerta (2).

Se ha retirado el tirador de la puerta.

El segundo tirador de la puerta puede retirarse del mismo modo.
4.2.2 Montar el tirador de la puerta
- Ajustar el tirador verticalmente en los pernos premontados. Los orificios del tirador deben mirar hacia arriba y abajo.
- Apretar los tornillos premontados en el tirador en sentido horario desde arriba y abajo.

Reparación
4.3 Sustituir el tirador del cajón
Herramientas necesarias:
Llave hexagonal 2,5 mm [00340820]
4.3.1 Retirar el tirador del cajón
- Desatornillar los dos tornillos (1).
- Retirar el tirador del cajón (2).

Se ha retirado el tirador del cajón.
4.3.2 Montar el tirador del cajón
- Insertar el tirador horizontalmente en los pernos premontados. Los orificios del tirador deben mirar hacia abajo.
- Apretar los tornillos premontados en el tirador en sentido horario desde abajo.

Reparación
4.4 Sustituir las bisagras de la puerta izquierda
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.

Reparación

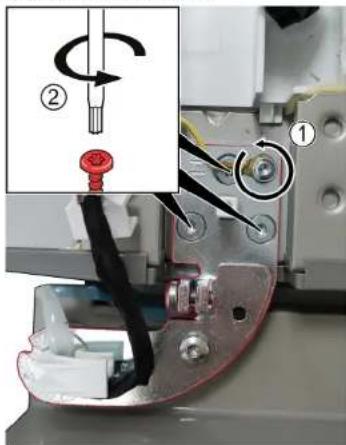

4.4.1 Retirar las bisagras de la puerta izquierda
-

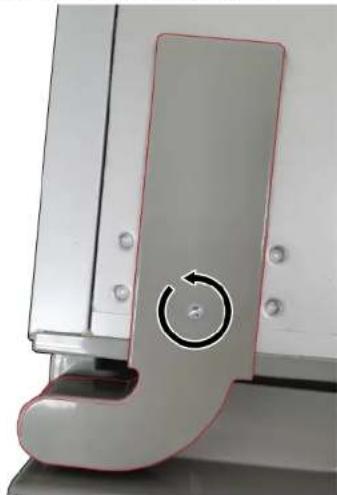

- Desatornillar el tornillo.
-
Retirar la tapa de la bisagra superior.

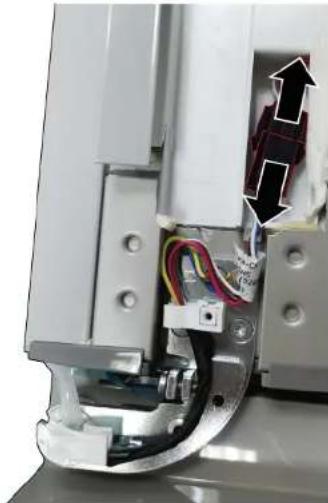

- Desconectar la conexión eléctrica de la puerta.

-
- Desatornillar el tornillo de la conexión a tierra (1).
-
Desatornillar los tres tornillos (2).
- Retirar la bisagra superior.

Se ha retirado la bisagra superior.
- Retirar la puerta izquierda desplazándola hacia arriba.
-

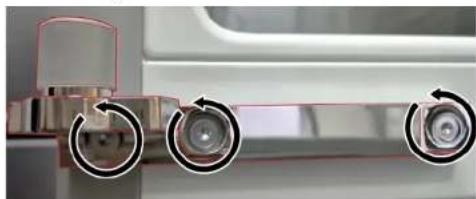

- Desatornillar los tres tornillos.
-
Retirar la bisagra inferior.

Se ha retirado la bisagra inferior.
4.4.2 Montar las bisagras de la puerta izquierda
- Montar en orden inverso.
- Alinear las puertas del compartimento refrigerador. Para más detalles véase el manual del usuario (AGA).

Reparación
4.5 Sustituir las bisagras de la puerta derecha
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.

Reparación
4.5.1 Retirar las bisagras de la puerta derecha
-

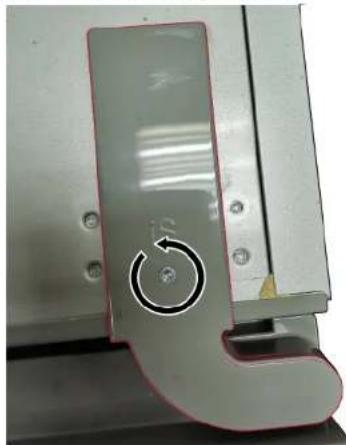

- Desatornillar el tornillo.
-
Retirar la tapa de la bisagra superior.

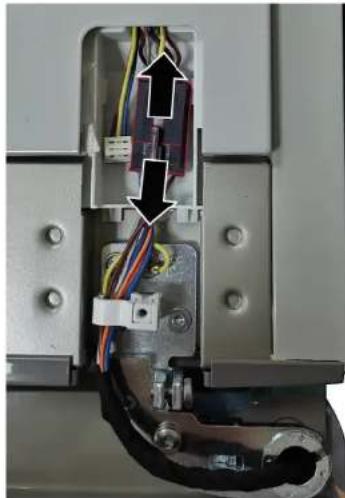

- Desconectar la conexión eléctrica de la puerta.

-

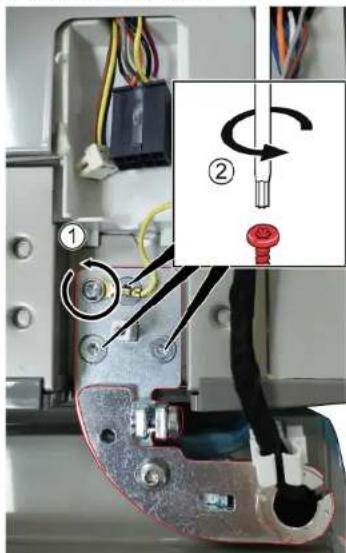

- Desatornillar el tornillo de la conexión a tierra (1).
-
Desatornillar los tres tornillos (2).
- Retirar la bisagra superior.

Se ha retirado la bisagra superior.
-
Retirar la puerta derecha desplazándola hacia arriba.
-

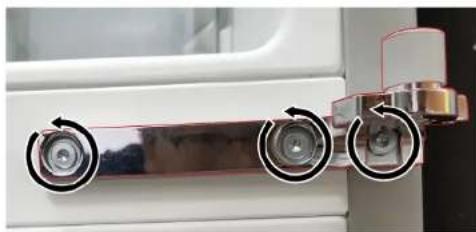

- Desatornillar los tres tornillos.
-
Retirar la bisagra inferior.

Se ha retirado la bisagra inferior.
4.5.2 Montar las bisagras de la puerta derecha
- Montar en orden inverso.
- Alinear las puertas del compartimento refrigerador. Para más detalles véase el manual del usuario (AGA).

Reparación
4.6 Sustituir el estante de la puerta
Requisito:
La puerta está abierta.

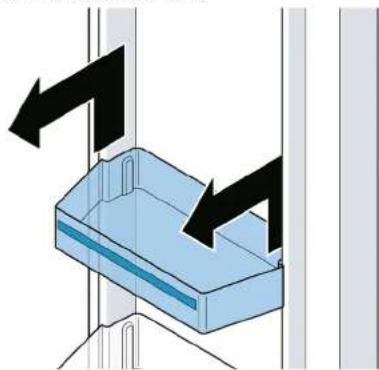

4.6.1 Extraer el estante de la puerta
▶ Levantar el estante de la puerta.

Se ha retirado el estante de la puerta.
4.6.2 Montar el estante de la puerta
▶ Montar en orden inverso.

Reparación
4.7 Sustituir el estante
Requisito:
La puerta está abierta.
4.7.1 Extraer el estante
▶ 1. Levantar el estante (1). 2. Retirar el estante (2).

Se ha retirado el estante.
4.7.2 Montar el estante
| No cubrir las aberturas de ventilación. | |
| Introducir el estante cuidadosamente para no arañar el aparato. | |
| Debe asegurarse que los ganchos se han insertado completamente y que el estante está en posición horizontal. |
▶ Montar en orden inverso.

Reparación
4.8 Sustituir la barra de equipamiento
Requisito:
La puerta está abierta.
4.8.1 Retirar la barra de equipamiento
▶ Levantar la barra de equipamiento.

Se ha retirado la barra de equipamiento.
4.8.2 Montar la barra de equipamiento
| Comprobar que los ganchos se han insertado completamente y que la barra de equipamiento está en posición horizontal. | |
| Introducir la barra de equipamiento cuidadosamente para no arañar el aparato. | |
| Comprobar que los ganchos se han insertado completamente y que la barra de equipamiento está en posición horizontal. |
▶ Montar en orden inverso.

Reparación
4.9 Sustituir el cajón extraíble
Requisito:
La puerta está abierta.
4.9.1 Sacar el cajón extraíble
- Sacar por completo el cajón (1).
- Levantar el cajón extraíble por delante y retirarlo (2).

Se ha retirado el cajón extraíble.
4.9.2 Montar el cajón extraíble
- Sacar por completo los rieles telescópicos.
- Colocar el cajón en los rieles telescópicos e introducirlo en el aparato hasta que encaje.

Reparación
4.10 Sustituir el estante fijo
Requisito:
La puerta está abierta.
4.10.1 Retirar el estante fijo
- Abrir el compartimento.
-
- Levantar el estante fijo por delante (1).
- Retirar el estante fijo (2).

Se ha retirado el estante fijo.
4.10.2 Montar el estante fijo
▶ Montar en orden inverso.
Reparación
La puerta está abierta.

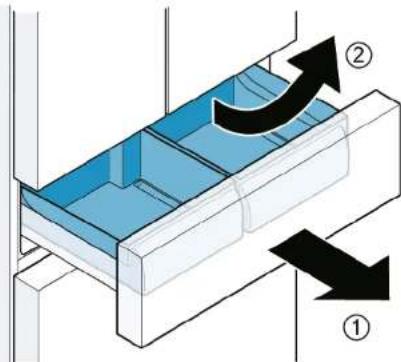

4.11.1 Extraer el cajón «Cool-fresh»
- Sacar por completo el compartimento (1).
- Levantar el cajón por delante (2).

Se ha retirado el cajón «Cool-fresh».
4.11.2 Montar el cajón «Cool-fresh»

Al introducirlo, el riel de guía del cajón y del compartimento deben encajar.
▶ Montar en orden inverso.
Reparación
4.12 Sustituir el cajón de productos congelados (pequeño)
Requisito:
La puerta está abierta.
4.12.1 Retirar el cajón de productos congelados (pequeño)
- Sacar por completo el compartimento del congelador.
-
- Sacar por completo el cajón (1).
-
Levantar el cajón por delante (2).

Se ha retirado el cajón de productos congelados (pequeño).
4.12.2 Montar el cajón de productos congelados (pequeño)
- Sacar por completo los rieles telescópicos.
- Colocar el compartimento en los rieles telescópicos e introducirlo en el aparato hasta que encaje.
Reparación
4.13 Sustituir el cajón de productos congelados (plano)
Requisito:
La puerta está abierta.
4.13.1 Retirar el cajón de productos congelados (plano)
- Sacar por completo el compartimento del congelador (1).
- Sacar el cajón de productos congelados (plano) (2).
- Levantar el cajón de productos congelados (plano) (3).

Se ha retirado el cajón de productos congelados (plano).
4.13.2 Montar el cajón de productos congelados (plano)
▶ Montar en orden inverso.

Reparación
4.14 Sustituir el cajón de productos congelados (grande)
Requisito:
La puerta está abierta.

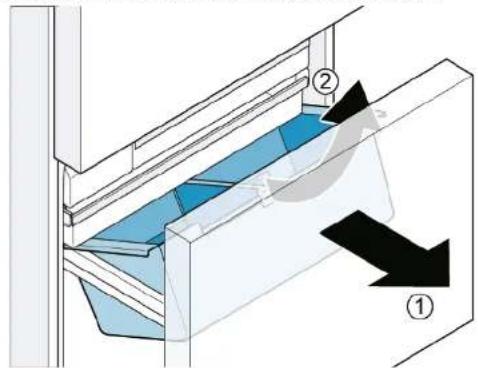

4.14.1 Retirar el cajón de productos congelados (grande)

ATENCION
¡DAÑOS EN EL EQUIPO!
- No extraer nunca el panel separador del cajón de productos congelados.
- Sacar por completo el compartimento del congelador y retirar el cajón de productos congelados (plano) (1).
- Levantar el cajón de productos congelados (grande) (2).

Se ha retirado el cajón de productos congelados (grande).
4.14.2 Montar el cajón de productos congelados (grande)
- Sacar por completo los rieles telescópicos.
- Colocar el compartimento en los rieles telescópicos e introducirlo en el aparato hasta que encaje.
Reparación
4.15 Sustituir el cajón de cubitos de hielo
Requisito:
La puerta está abierta.
4.15.1 Extraer el cajón de cubitos de hielo
- Sacar por completo el compartimento del congelador.
-
- Sacar el cajón de productos congelados (plano) tanto como se pueda (1).
- Retirar el cajón de cubitos de hielo (2).

Se ha retirado el cajón de cubitos de hielo.
4.15.2 Montar el cajón de cubitos de hielo
▶ Montar en orden inverso.

Reparación
4.16 Sustituir las lámparas LED
Herramientas necesarias:
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]
Punta Torx TX20 6,3 mm (1/4") [00340865]
Destornillador plano Punta 10 mm x 1,6 mm x 200 mm

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!


¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada
Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.


¡Riesgo de descarga eléctrica debido a partes con tensión!
Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.


¡Bordes o cantos cortantes!
Peligro de cortes
- Usar guantes de seguridad.
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los accesorios superiores del interior.
4.16.1 Desmontar la lámpara LED superior del compartimento frigorífico
- Hacer hueco con ayuda de los dedos alrededor del borde de la lámpara LED.

- Introducir el destornillador plano en el hueco y retirar la lámpara LED superior en la dirección que se muestra.

- Desconectar el borne de la lámpara LED.

Se ha retirado la lámpara LED superior del compartimento frigorífico.

4.16.2 Desmontar la lámpara lateral del compartimento frigorífico
- Utilizar el destornillador plano para retirar la sujeción superior de la lámpara lateral.

- Utilizar el destornillador plano para hacer hueco en un lado de la cubierta de la lámpara y retirar la cubierta con la otra mano.

- Retirar la tira LED del mismo modo.

- Retirar la tira LED de la toma.
4.16.3 Retirar la lámpara del compartimento de 0 °C
- Retirar la cubierta de la lámpara introduciendo el destornillador plano en el hueco entre la cubierta de la lámpara y la puerta para hacer palanca.

- Desconectar el borne de la lámpara.

-
- Soltar el gancho (1).
-
Retirar la lámpara (2).

Se ha retirado la lámpara del compartimento de 0 °C.

4.16.4 Retirar todas las lámparas de la pared posterior

Debido a la estructura técnica, las lámparas de la pared posterior no se pueden sustituir por separado. Las lámparas están incluidas en el juego de piezas de repuesto de la pared posterior.
Requisito:
La puerta está abierta.
Se han retirado los accesorios interiores del frigorífico.
Se han retirado los accesorios interiores del compartimento de 0 °C.
-
- Sujetar la parte posterior de la cubierta del ajuste de humedad con una mano(1).
-
Soltar la cubierta con la otra mano (2).

-
Retirar la segunda cubierta del mismo modo.
-

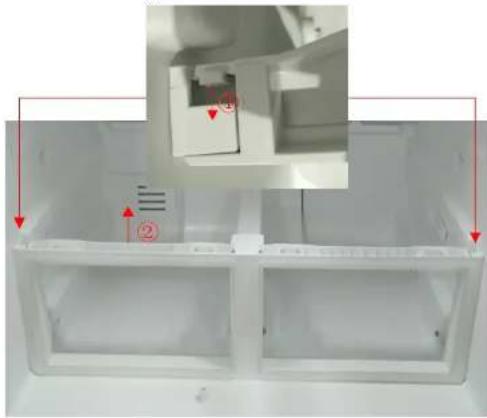

- Soltar los dos clips (1).
-
Extraer los clips (2).

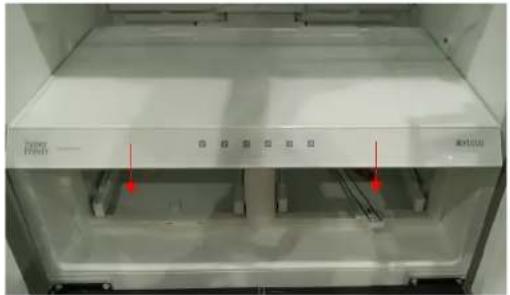

- Tirar de la división central.

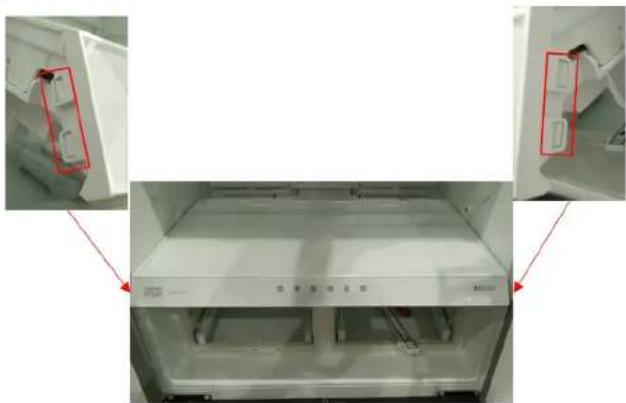

- Soltar los cuatro clips.

- Desconectar la conexión eléctrica del módulo del display.

-

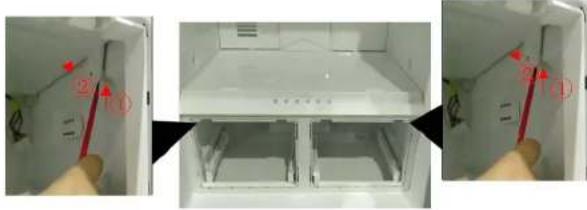

- Soltar los dos clips (1).
-
Extraer el marco (2).

-

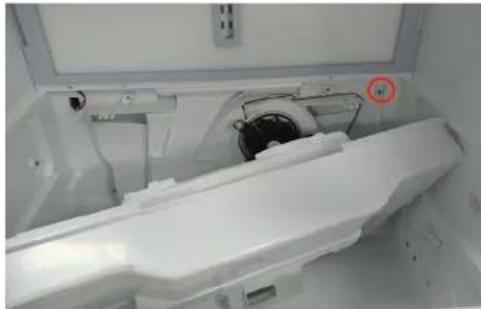

- Desatornillar los dos tornillos (1).
- Tirar del panel central (2).

- Tirar hacia afuera de la cubierta del evaporador del compartimento de 0 °C.

Sonará un clic cuando se suelte la cubierta.
- Desconectado el sensor de temperatura del compartimento de 0 °C.

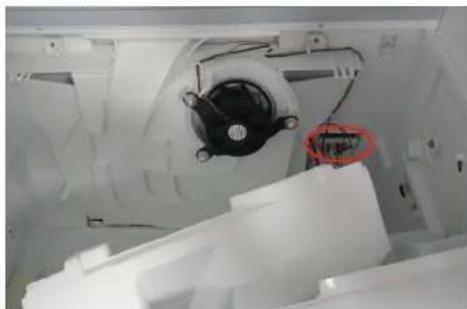

- Desconectar las conexiones eléctricas del grupo de cubierta frontal del evaporador del compartimento de 0 °C.

Se ha retirado el grupo de cubierta frontal del evaporador del compartimento de 0 °C.

Reparación

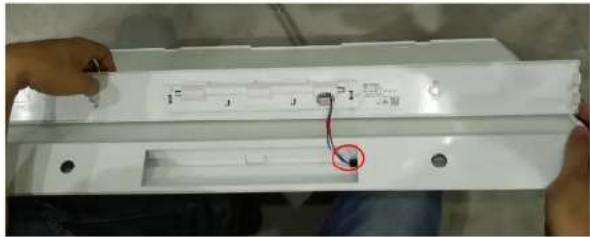

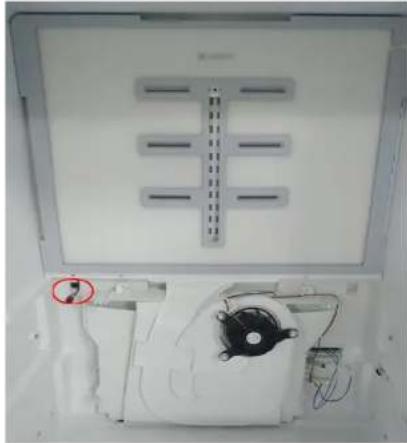

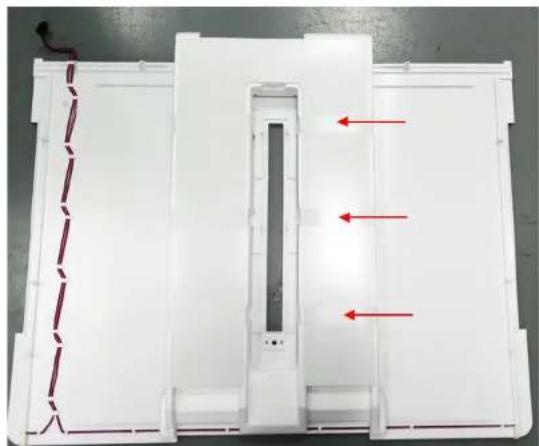

- Desconectar la conexión eléctrica de las lámparas de la pared posterior. 13. 1. Desatornillar los dos tornillos (1).

- Tirar del grupo de la pared posterior (2).

- Despegar la cinta y separar el tubo de espuma de la cubierta frontal del evaporador del compartimento de 0 °C.

Se ha retirado la pared posterior con lámparas integradas.
4.16.5 Montar las lámparas LED
▶ Montar en orden inverso.
Reparationsinformation - Kyl-/fryskombination
i Om detta dokument....751
1.1 Viktig information....751
1.1.1 Syfte 751
