INSTRUKCJA OBSŁUGI KF96DPXEA SIEMENS

4.7 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 547

1.1 Ważne informacje....547

1.1.1 Cel dokumentu 547

1.2 Objąśnienie symboli ostrzegawczych....547

1.2.1 Oznaczenie poziomów niebezpieczeństwa 547

1.2.2 Symbole ostrzegawcze....547

1.2.3 Budowa ostrzeżeń 548

1.2.4 Ogólne symbole 548

Bezpieczeństwo....5

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 549

2.1.1 Wszystkie sprzęty gospodarstwa domowego 549

Narzędzia i pomoce techniczne.... 550

Naprawy....551

4.1 Wymiana uszczelki drzwiczek 551

4.1.1 Demontaż uszczelki drzwiczek 551

4.1.2 Montaż uszczelki drzwiczek 551

4.2 Wymiana uchwytu drzwi....554

4.2.1 Demontaż uchwytu drzwi....554

4.2.2 Montaż uchwytu drzwi 554

4.3 Wymiana uchwytu szufladki 555

4.3.1 Demontaż uchwytu szufladki....555

4.3.2 Montaż uchwytu szufladki....555

4.4 Wymiana lewych zawiasów drzwi 556

4.4.1 Demontaż lewych zawiasów drzwi 557

4.4.2 Montaż lewych zawiasów drzwi....558

4.5 Wymiana prawych zawiasów drzwi.... 559

4.5.1 Demontaż prawych zawiasów drzwi 560

4.5.2 Montaż prawych zawiasów drzwi 561

4.6 Wymiana półki drzwi 562

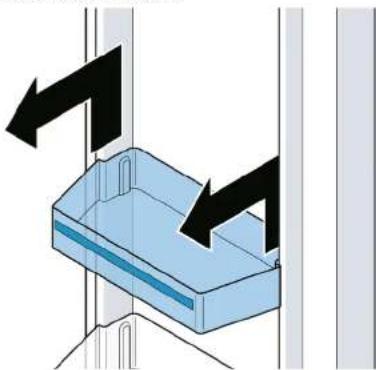

4.6.1 Demontaż półki drzwi 562

4.6.2 Montaż półki drzwi 562

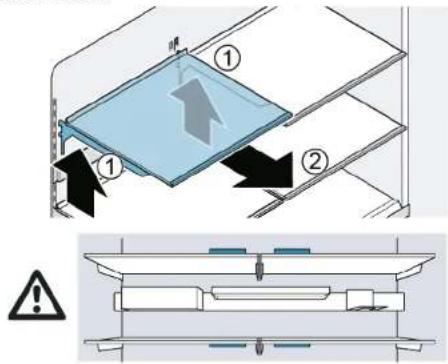

4.7 Wymiana półki....563

4.7.1 Demontaż półki....563

4.7.2 Montaż półki 563

4.8 Wymiana szyny sprzętowej....564

4.8.1 Demontaż szyny sprzętowej....564

4.8.2 Montaż szyny sprzętowej 564

4.9 Wymiana wyciąganego pojemnika 565

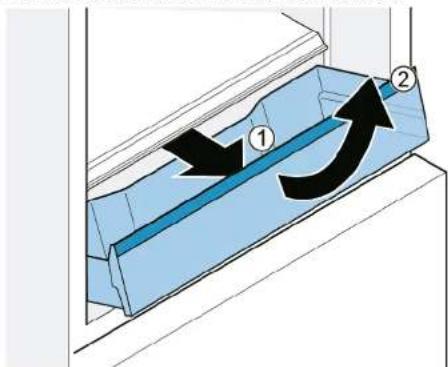

4.9.1 Demontaż wyciąganego pojemnika.... 565

4.9.2 Montaż wyciąganego pojemnika....565

4.10 Wymiana półki stacjonarnej 566

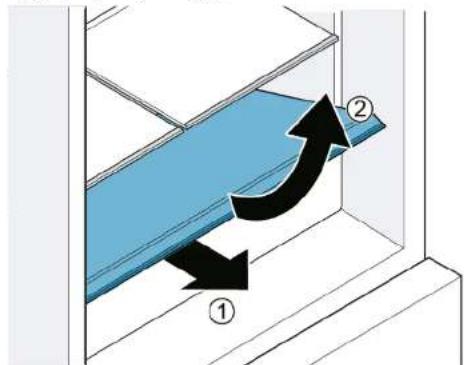

4.10.1 Demontaż półki stacjonarnej 566

4.10.2 Montaż półki stacjonarnej....566

4.11 Wymiana pojemnika cool-fresh 567

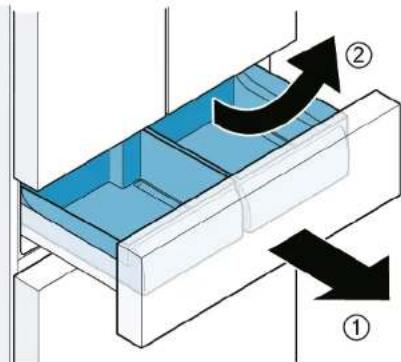

4.11.1 Demontaż pojemnika cool-fresh 567

4.11.2 Montaż pojemnika cool-fresh 567

4.12 Wymiana pojemnika na mrożoną żywność (małego) 56

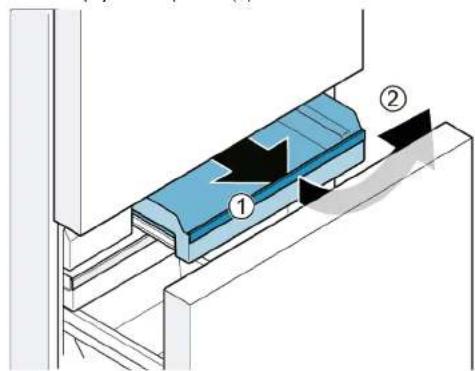

4.12.1 Demontaż pojemnika na mrożoną żywność (małego) 568

4.12.2 Montaż pojemnika na mrożoną żywność (małego).... 568

4.13 Wymiana pojemnika na mrożoną żywność (plaskiego) 569

4.13.1 Demontaż pojemnika na mrożoną żywność (płaskiego) ..... 569

4.13.2 Montaż pojemnika na mrożoną żywność (płaskiego).... 569

4.14 Wymiana pojemnika na mrożoną żywność (dużego) 570

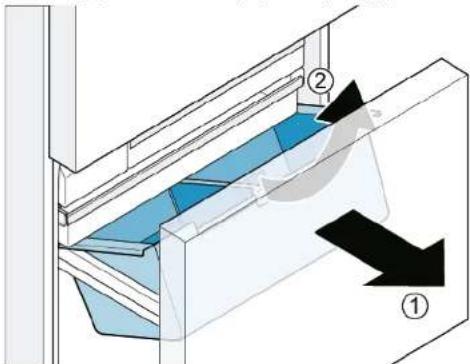

4.14.1 Demontaż pojemnika na mrożoną żywność (dużego) 570

4.14.2 Montaż pojemnika na mrożoną żywność (dużego)....570

4.15 Wymiana pojemnika na kostki lodu 571

4.15.1 Demontaż pojemnika na kostki lodu.... 571

4.15.2 Montaż pojemnika na kostki lodu.... 571

4.16 Wymiana żarówek LED 572

4.16.1 Demontaż górnej żarówki LED komory chłodziarki.... 572

4.16.2 Demontaż bocznej żarówki LED komory chłodziarki 573

4.16.3 Demontaż żarówki półki 0°C....574

4.16.4 Demontaż lampek tylnej ścianki.... 575

4.16.5 Montaż żarówek LED.... 579

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Środki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

grożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[S0T3]		Identyfikacja prostej wskazówki (tylko tekst)
[AHS7]		Identyfikacja linku do pliku wideo
[3YKS]		Identyfikacja narzędzi
[3ZWCI]		Identyfikacja wstępnych warunków
[HC86]		Identyfikacja warunku (jeżeli)
[XZW0]		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

■ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Klucz nasadowy sześciokątny [00340820]	2,5 mm
Płaski śrubokręt Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]
Śrubokręt z koń-cówką płaską	Końcówka 10 mm x 1,6 mm x 200 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana uchwytu drzwi

Pomoce specjalne

Klucz nasadowy sześciokątny 2,5 mm [00340820]

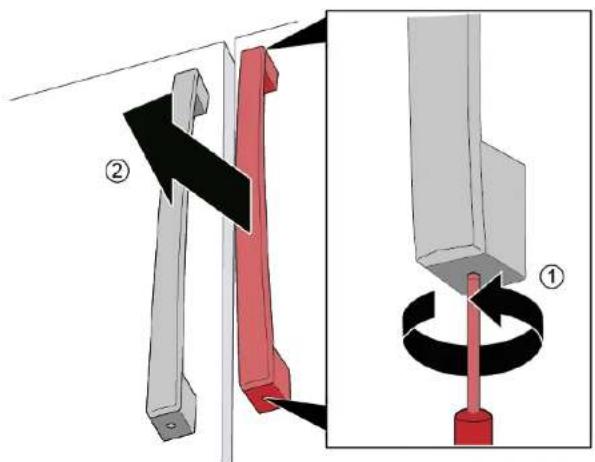

4.2.1 Demontaż uchwytu drzwi

1. Wykręcić dwie śruby (1).

2. Zdjąć uchwyt drzwi (2).

Uchwyt drzwi został zdemontowany.

Drugi uchwyt drzwi można zdemontować w taki sam sposób.

4.2.2 Montaż uchwytu drzwi

1. Założyć uchwyt pionowo na wstępnie zamontowane kołki. Otwory w uchwycie skierować do góry i na dół.

1. Dokręcić wstępnie zamontowane śruby uchwytu zgodnie z kierunkiem ruchu wskazówek zegara od góry i od dołu.

Naprawy

4.3 Wymiana uchwytu szufladki

Pomoce specjalne

Klucz nasadowy sześciokątny 2,5 mm [00340820]

4.3.1 Demontaż uchwytu szufladki

1. Wykręcić dwie śruby (1).
2. Wyjąć uchwyt szufladki (2).

Uchwyt szufladki jest zdemontowany.

4.3.2 Montaż uchwytu szufladki

1. Umieścić uchwyt poziomo na wstępnie zamontowanych kołkach. Otwory w uchwycie skierować na dół.
2. Dokręcić wstępnie zamontowane śruby uchwytu zgodnie z kierunkiem ruchu wskazówek zegara od dołu.

Naprawy

4.4 Wymiana lewych zawiasów drzwi

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
Przemieszczenie urządzenia wymaga udziału dwóch osób.
Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręcenu i śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisa mi obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

- Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

4.4.1 Demontaż lewych zawiasów drzwi

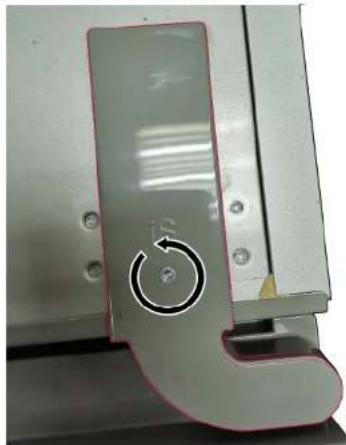

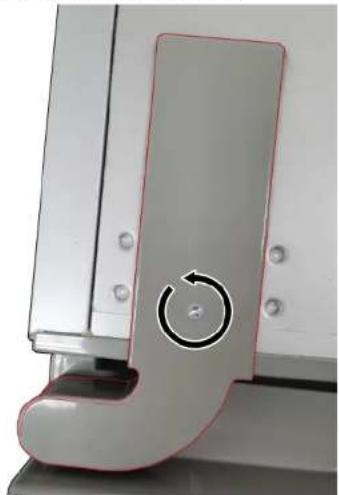

1. 1. Odkręcić śrubę.

2. Zdjąć osłonę zawiasu górnego.

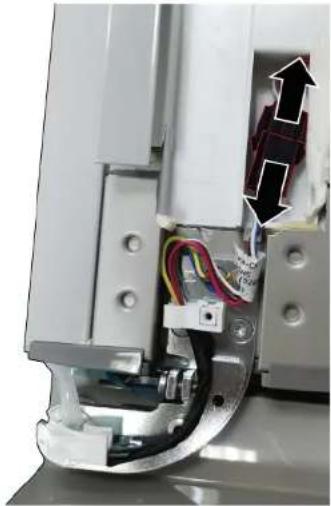

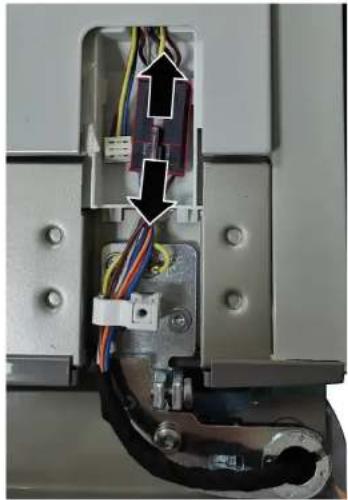

1. Odłączyć złącze elektryczne drzwi.

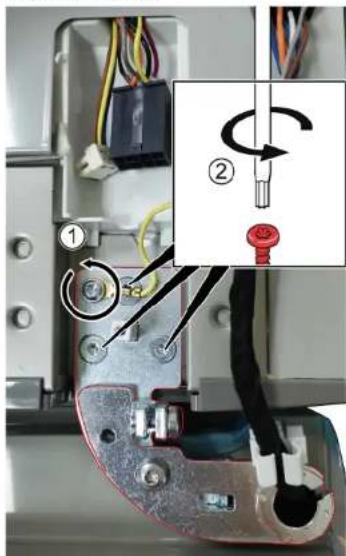

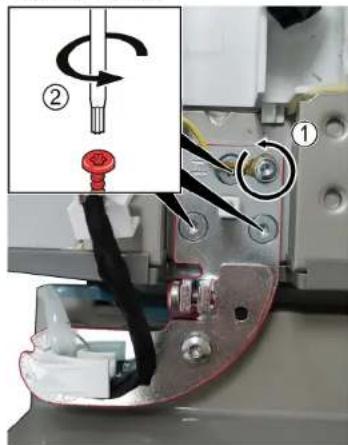

1. 1. Odkręcić śrubę złącza uziemienia (1).

2. Odkręcić trzy śruby (2).

3. Wyjąć górny zawias.

Górny zawias jest zdemontowany.

1. Wyjąć lewe drzwi, podnosząc je do góry.
2. 1. Odkręcić trzy śruby.

3. Wyjąć dolny zawias.

→ Dolny zawias jest zdemontowany.

4.4.2 Montaż lewych zawiasów drzwi

1. Montaż w odwrotnej kolejności.
2. Wypozycjonować drzwi komory chłodziarki. Dokładne informacje patrz instrukcja obsługi (AGA).

Naprawy

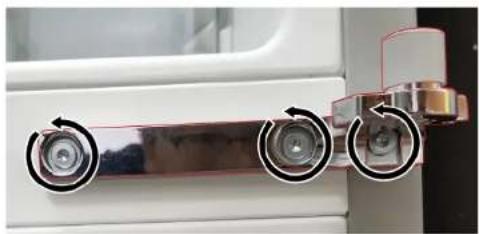

4.5 Wymiana prawych zawiasów drzwi

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
Przemieszczenie urządzenia wymaga udziału dwóch osób.
Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

UWAGAI

Niebezpieczeństwo spadnięcia części po wykręcenu i śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisa mi obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

- Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

4.5.1 Demontaż prawych zawiasów drzwi

1. 1. Odkręcić śrubę.

2. Zdjąć osłonę zawiasu górnego.

1. Odłączyć złącze elektryczne drzwi.

1. 1. Odkręcić śrubę złącza uziemienia (1).

2. Odkręcić trzy śruby (2).

3. Wyjąć górny zawias.

Górny zawias jest zdemontowany.

1. Wyjąć prawe drzwi, podnosząc je do góry.

2. 1. Odkręcić trzy śruby.

3. Wyjąć dolny zawias.

→ Dolny zawias jest zdemontowany.

4.5.2 Montaż prawych zawiasów drzwi

1. Montaż w odwrotnej kolejności.
2. Wypozycjonować drzwi komory chłodziarki. Dokładne informacje patrz instrukcja obsługi (AGA).

Naprawy

4.6 Wymiana półki drzwi

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż półki drzwi

Podnieść półkę drzwi do góry.

Półka drzwi została zdemontowana.

4.6.2 Montaż półki drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki

1. Podnieść półkę (1).
2. Wyjąć półkę (2).

	Nie przykrywać otworów wentylacyjnych.
	Przy wkładaniu półki zachować ostrożność, aby uniknąć porysowania urządzenia.
	Upewnić się, że zatrzaski są wsunięte do końca, a półka jest zamontowana poziomo.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana szyny sprzętowej

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż szyny sprzętowej

Podnieść szynę sprzętową.

Szyna sprzętowa jest zdemontowana.

4.8.2 Montaż szyny sprzętowej

	Upewnić się, że zatrzaski są wsunięte do końca, a szyna sprzętowa jest zamontowana poziomo.
	Przy wkładaniu podstawki na sprzęt zachować ostrożność, aby uniknąć porysowania urządzenia.
	Upewnić się, że zatrzaski są wsunięte do końca, a szyna sprzętowa jest zamontowana poziomo.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana wyciąganego pojemnika

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż wyciąganego pojemnika

1. Wyciągnąć pojemnik do końca (1).
2. Podnieść wyciągany pojemnik od przodu i wyjąć (2).

Wyciągany pojemnik został wyjęty.

4.9.2 Montaż wyciąganego pojemnika

1. Wyciągnąć do końca szyny teleskopowe.
2. Umieścić pojemnik na szynach teleskopowych i wsunąć do urządzenia tak, by został zablokowany.

Naprawy

4.10 Wymiana półki stacjonarnej

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż półki stacjonarnej

1. Otworzyć pojemnik.
2. 1. Podnieść półkę stacjonarną z przodu (1).
3. Wyjąć półkę stacjonarną (2).

Półka stacjonarna jest wyjęta.

4.10.2 Montaż półki stacjonarnej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika cool-fresh

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika cool-fresh

1. Wysunąć całkowicie szufladę (1).
2. Podnieść pojemnik z przodu (2).

Pojemnik cool-fresh został wyjęty.

4.11.2 Montaż pojemnika cool-fresh

Przy wkładaniu należy do siebie dopasować prowadnicę szynową pojemnika i szufladę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana pojemnika na mrożoną żywność (małego)

Warunek:

Drzwiczki są otwarte.

4.12.1 Demontaż pojemnika na mrożoną żywność (małego)

1. Wyciągnąć szufladę komory zamrażarki do końca.
2. 1. Wyciągnąć pojemnik do końca (1).

3. Podnieść pojemnik z przodu (2).

Pojemnik na mrożoną żywność (mały) jest wyjęty.

4.12.2 Montaż pojemnika na mrożoną żywność (małego)

1. Wyciągnąć do końca szyny teleskopowe.
2. Umieścić pojemnik na szynach teleskopowych i wsunąć do urządzenia tak, by został zablokowany.

Naprawy

4.13 Wymiana pojemnika na mrożoną żywność (płaskiego)

Warunek:

Drzwiczki są otwarte.

4.13.1 Demontaż pojemnika na mrożoną żywność (płaskiego)

1. Wyciągnąć szufladę komory zamrażarki do końca (1).
2. Wyciągnąć pojemnik na mrożoną żywność (płaski) (2).
3. Podnieść pojemnik na mrożoną żywność (płaski) (3).

Pojemnik na mrożoną żywność (płaski) został wyjęty.

4.13.2 Montaż pojemnika na mrożoną żywność (plaskiego)

▶ Montaż w odwrotnej kolejności.

Naprawy

4.14 Wymiana pojemnika na mrożoną żywność (dużego)

Warunek:

Drzwiczki są otwarte.

4.14.1 Demontaż pojemnika na mrożoną żywność (dużego)

- Nigdy nie wyjmować przegrody z pojemnika na mrożoną żywność.

1. Wyciągnąć szufladę komory zamrażarki do końca i wyjąć pojemnik na mrożona żywność (płaski) (1).

2. Podnieść pojemnik na mrożoną żywność (duży) (2).

Pojemnik na mrożoną żywność (duży) został wyjęty.

4.14.2 Montaż pojemnika na mrożoną żywność (dużego)

1. Wyciągnąć do końca szyny teleskopowe.
2. Umieścić pojemnik na szynach teleskopowych i wsunąć do urządzenia tak, by został zablokowany.

Naprawy

4.15 Wymiana pojemnika na kostki lodu

Warunek:

Drzwiczki są otwarte.

4.15.1 Demontaż pojemnika na kostki lodu

1. Wyciągnąć szufladę komory zamrażarki do końca.
2. 1. Wyciągnąć pojemnik na mrożoną żywność (płaski) do oporu (1).
3. Wyjąć pojemnik na kostki lodu (2).

Pojemnik na kostki lodu został wyjęty.

4.15.2 Montaż pojemnika na kostki lodu

▶ Montaż w odwrotnej kolejności.

Naprawy

4.16 Wymiana żarówek LED

Pomoce specjalne

Płaski śrubokręt Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Torx Bit TX20 6,3 mm (1/4") [00340865]

Śrubokręt z końcówka płaską Końcówka 10 mm x 1,6 mm x

200 mm

Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

▶ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.16.1 Demontaż górnej żarówki LED komory chłodziarki

1. Utworzyć szczelinę, przesuwając palec dookoła oprawki żarówki LED.

1. Wsunąć śrubokręt z płaską końcówką w szczelinę i wyjąć żarówkę LED w pokazanym kierunku.

1. Rozłączyć końcówkę żarówki LED.

Górna żarówka LED komory chłodziarki jest wymontowana.

4.16.2 Demontaż bocznej żarówki LED komory chłodziarki

1. Wyjąć śrubokrętem z płaską końcówką górny zaczep żarówki bocznej.

1. Utworzyć śrubokrętem z płaską końcówką szczelinę z boku pokrywy żarówki, a drugą ręką zdjąć tę pokrywę.

1. W taki sam sposób wyjąć pasek LED.

1. Wyjąć pasek LED z gniazda.

301866441 218

Boczna żarówka LED komory chłodziarki jest wymontowana.

4.16.3 Demontaż żarówki półki 0°C

1. Wyjąć pokrywę żarówki, wsuwając śrubokręt z płaską końcówką w szczelinę między pokrywą żarówki i drzwiczkami, aby oddzielić od siebie te części.

1. Rozłączyć końcówkę żarówki.

1. 1. Zwolnić zaczep (1).
2. Wyjąć żarówkę (2)

Żarówka półki 0°C jest wymontowana.

4.16.4 Demontaż lampek tylnej ścianki

Ze względu na strukturę techniczną urządzenia nie jest możliwa oddzielna wymiana lampek tylnej ścianki. Lampki są częścią kompletnej części zamiennej tylnej ścianki.

Warunek:

Drzwiczki są otwarte.
Wewnętrzne elementy mocujące komory chłodziarki są wymontowane.
Wewnętrzne elementy mocujące komory 0°C są wymontowane.

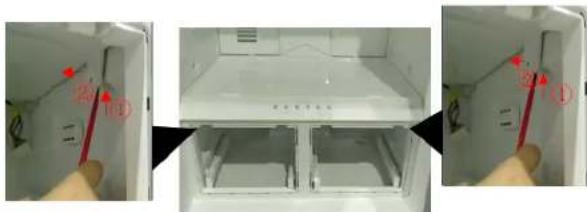

1. 1. Przytrzymać tylną część pokrywy regulatora wilgotności jedną ręką (1).
2. Zwolnić pokrywę drugą ręką (2).

1. Zdemontować drugą pokrywę w taki sam sposób.

2. 1. Zwolnić dwa zatrzaski (1).
3. Wyjąć zaczepy (2).

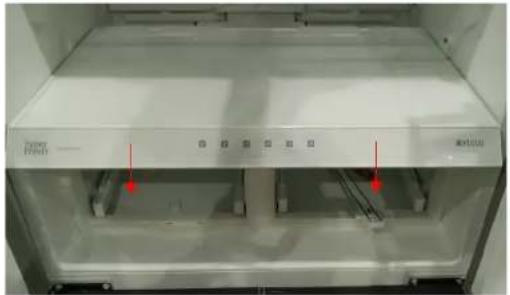

1. Wyciągnąć centralną przegródkę.

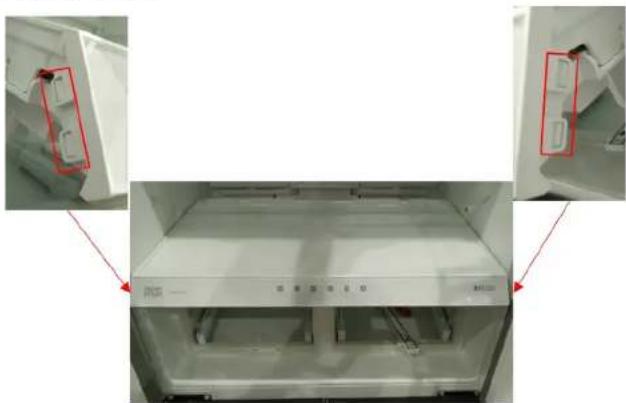

1. Zwolnić cztery zatrzaski.

1. Rozłączyć złącze elektryczne modułu wyświetlacza.

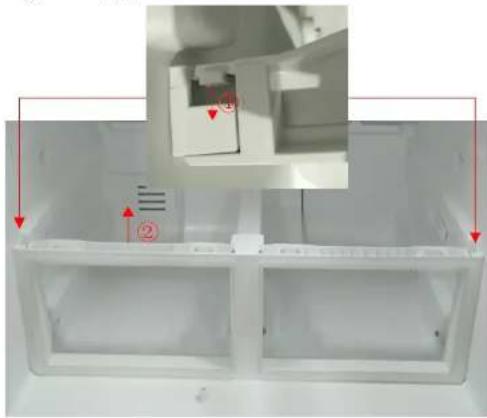

1. 1. Zwolnić dwa zatrzaski (1).

2. Wyjąć ramkę (2).

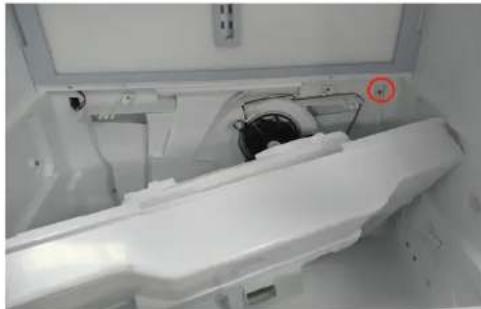

1. 1. Wykręcić dwie śruby (1).

2. Wyciągnąć środkową półkę (2).

1. Wyjąć pokrywę parownika komory 0°C do zewnątrz.

W chwili zwolnienia pokrywy będzie słyszalne "kliknięcie".

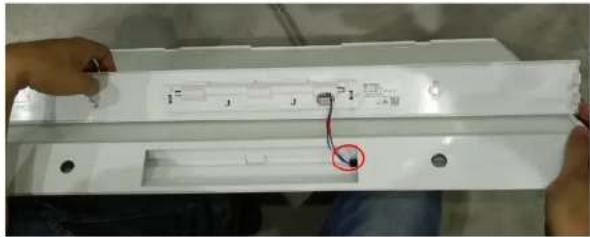

1. Odłączony czujnik temperatury pokrywy 0°C.

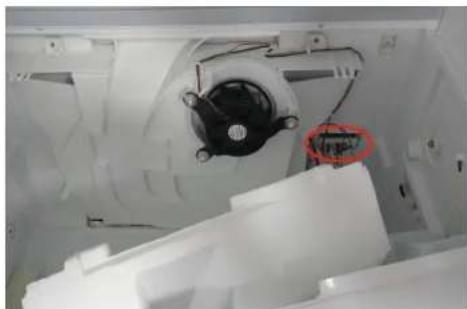

1. Rozłączyć złącza elektryczne podzespołu przedniej pokrywy parownika komory 0°C.

Podzespot przedniej pokrywy parownika komory 0°C jest wymontowany.

Naprawy

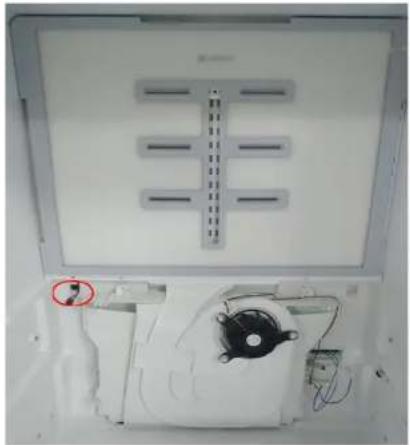

1. Rozłączyć złącze elektryczne lampek tylnej ścianki. 13. 1. Wykręcić dwie śruby (1).

1. Wyjąć podzespół tylnej ścianki (2).

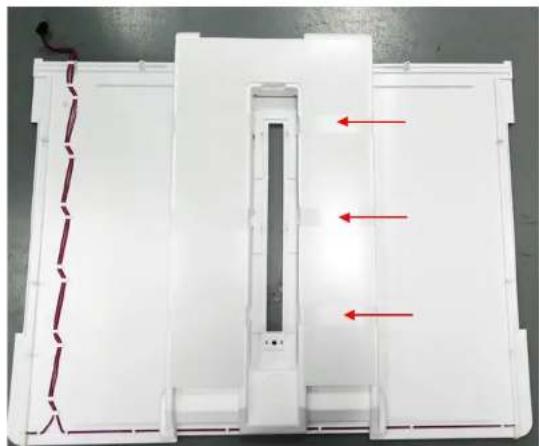

1. Zerwać taśmę i odłączyć kanał piankowy od przedniej pokrywy parownika komory 0°C.

Tylna ścianka z wbudowanymi lampkami jest wymontowana.

4.16.5 Montaż żarówek LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
