Reparatie informatie - Koelvriescombinatie

1.2.3 Structuur van de waarschuwingen.... 140

1.2.4 Algemene symbolen.... 140

Veiligheid.... 141

2.1 Algemene veiligheidsinstructies.... 141
2.1.1 Alle huishoudelijke apparaten 141

Gereedschappen en hulpmiddelen 142

Reparatie....143

4.1 Deurafdichting vervangen 143

4.1.1 Deurafdichting verwijderen 143

4.1.2 Deurafdichting monteren 143

4.2 Deurgreep vervangen 146

4.2.1 Deurgreep verwijderen 146

4.2.2 Deurgreep monteren 146

4.3 Handgreep van de lade vervangen 147

4.3.1 Handgreep van de lade verwijderen 147

4.3.2 Handgreep van de lade monteren 147

4.4 Linker deurscharnieren vervangen.... 148

4.4.1 Linker deurscharnieren verwijderen.... 149

4.4.2 Linker deurscharnieren monteren.... 150

4.5 Rechter deurscharnieren vervangen 151

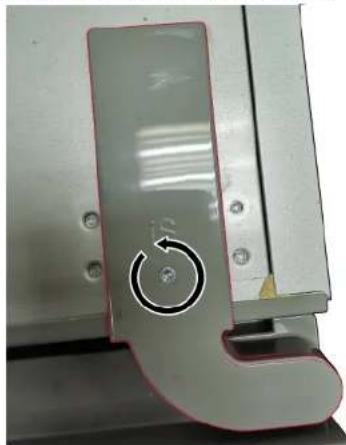

4.5.1 Rechter deurscharmieren verwijderen 152

4.6.1 Deurrek verwijderen 154

4.6.2 Deurrek monteren 154

4.7 Legplateau vervangen 155

4.7.1 Legplateau verwijderen 155

4.7.2 Legplateau plaatsen.... 155

4.8 Uitrustingsbalk vervangen 156

4.8.1 Uitrustingsbalk verwijderen 156

4.8.2 Uitrustingsbalk plaatsen.... 156

4.9 Uittreklade vervangen 157

4.9.1 Uittreklade verwijderen 157

4.9.2 Lade plaatsen 157

4.10 Vast legplateau vervangen 158

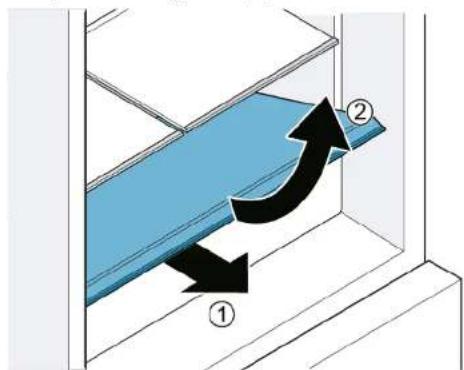

4.10.1 Vast legplateau verwijderen 158

4.10.2 Vaste legplateau plaatsen.... 158

4.11 Inzetdeel verskoellade vervangen 159

4.11.1 Inzetdeel verskoellade verwijderen 159

4.11.2 Inzetdeel verskoellade plaatsen.... 159

4.12 Inzetdeel vrieslade (klein) vervangen 160

4.12.1 Inzetdeel vrieslade (klein) verwijderen 160

4.12.2 Inzetdeel vrieslade (klein) plaatsen.... 160

4.13 Inzetdeel vrieslade (vlak) vervangen 161

4.13.1 Inzetdeel vrieslade (vlak) verwijderen 161

4.13.2 Inzetdeel vrieslade (vlak) plaatsen.... 161

4.14 Inzetdeel vrieslade (groot) vervangen.... 162

4.14.1 Inzetdeel vrieslade (groot) verwijderen.... 162

4.14.2 Inzetdeel vrieslade (groot) plaatsen 162

4.15 IJsblokjeshouder vervangen 163

4.15.1 IJsblokjeshouder verwijderen 163

4.15.2 De ijsblokjeshouder plaatsen.... 163

4.16 LED-lampen vervangen.... 164

4.16.1 Bovenste LED-lamp van koelvak verwijderen 164

4.16.2 LED-zijlamp van koelvak verwijderen.... 165

4.16.3 Lamp van het 0 °C vak verwijderen 166

4.16.4 Achterwandlampen verwijderen.... 167

4.16.5 LED-lampen monteren.... 171

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
		Identificatie van een speciale tip (tekst en/of afbeelding)
[swtal]		Identificatie van een eenvoudige tip (tekst)
[sezel]		Identificatie van een link naar een video-instructie
[sezel]		Identificatie van vereiste gereedschappen
[swrd]		Identificatie van vereiste voorwaarden
[sezel]		Identificatie van een voorwaarde (als ...,dan ...)
[sezel]		Identificatie van een resultaat
[Start]	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status	Identificatie van weergegeven tekst	/ ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Inbussleutel[00340820]	2,5 mm
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm,in de set [00341820]
Sleufschroeven-draaier	Kop 10 mm x 1,6 mm x 200 mm
Torxbit TX20[00340865]	6,3 mm (1/4")

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. If Als de sleuf voor de afdichting is beschadigd: - Neem contact op met de klantenservice.

2. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Deurgreep vervangen

Speciale hulpmiddelen:

Inbussleutel 2,5 mm [00340820]

4.2.1 Deurgreep verwijderen

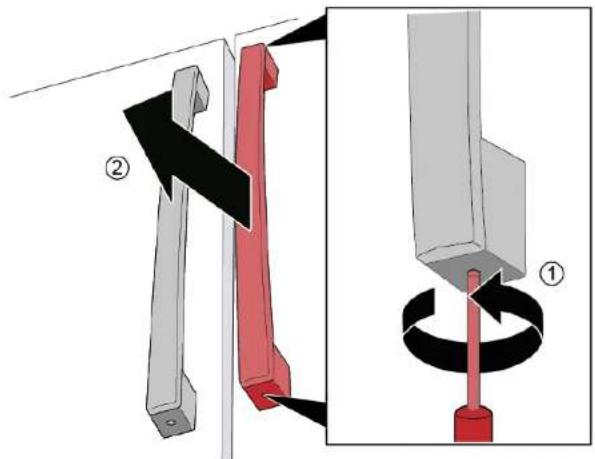

1. Draai de twee schroeven los (1).
2. Verwijder de deurgreep (2).

1. Draai de voorgemonteerde schroeven rechtsom van boven naar beneden in de deurgreep vast.

Deurgreep wordt verwijderd.

Deurgreep van de tweede deur kan op dezelfde wijze worden verwijderd.

4.2.2 Deurgreep monteren

1. Plaats deurgreep verticaal op de voorgemonteerde bouten. De gaten in de deurgreep moeten naar boven en beneden wijzen.

Reparatie

4.3 Handgreep van de lade vervangen

Speciale hulpmiddelen:

Inbussleutel 2,5 mm [00340820]

4.3.1 Handgreep van de lade verwijderen

1. Draai de twee schroeven los (1).
2. Verwijder handgreep van de lade (2).

Handgreep van de lade wordt verwijderd.

4.3.2 Handgreep van de lade monteren

1. Steek de handgreep horizontaal op de voorgemonteerde bouten. De gaten in de handgreep moeten naar beneden wijzen.
2. Draai de voorgemonteerde schroeven rechtsom van boven naar beneden in de handgreep vast.

Reparatie

4.4 Linker deurscharnieren vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrijke apparaten!

Rug- en spierletsel

• De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel.
• Om het apparaat te verplaatsen zijn twee mensen nodig.
• Gebruik alleen geschikte gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

▶ Beveilig apparaten tegen wegglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

Reparatie

4.4.1 Linker deurscharnieren verwijderen

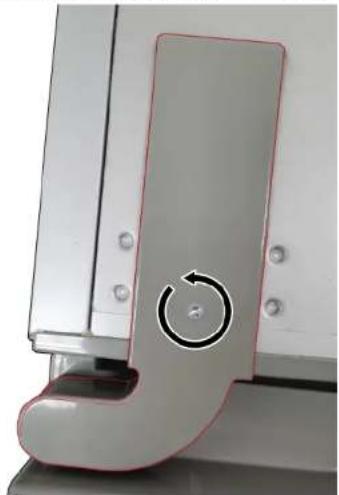

1. 1. Draai de schroef los.

2. Verwijder de bovenste scharnierafdekking.

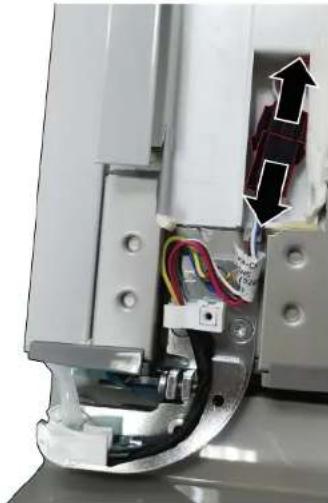

1. Haal de elektrische aansluiting van de deur los.

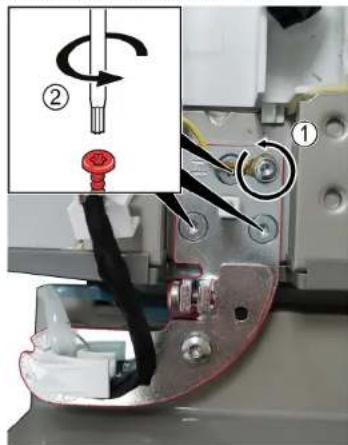

1. 1. Draai de aardverbindingsschroef los (1).

2. Draai de drie schroeven los (2).

3. Verwijder het bovenste scharnier.

Het bovenste scharnier wordt verwijderd.

1. Verwijder de linkerdeur door hem omhoog te tillen.
2. 1. Draai de drie schroeven los.

3. Verwijder het onderste scharnier.

Het onderste deurscharnier wordt verwijderd.

1. Monteer in omgekeerde volgorde.
2. Koelvakdeuren uitlijnen.

Zie voor details gebruikershandleiding (AGA).

Reparatie

4.5 Rechter deurscharnieren vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrijke apparaten!

Rug- en spierletsel

• De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel.
• Om het apparaat te verplaatsen zijn twee mensen nodig.
• Gebruik alleen geschikte gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

▶ Beveilig apparaten tegen wegglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

Reparatie

4.5.1 Rechter deurscharnieren verwijderen

1. 1. Draai de schroef los.

2. Verwijder de bovenste scharnierafdekking.

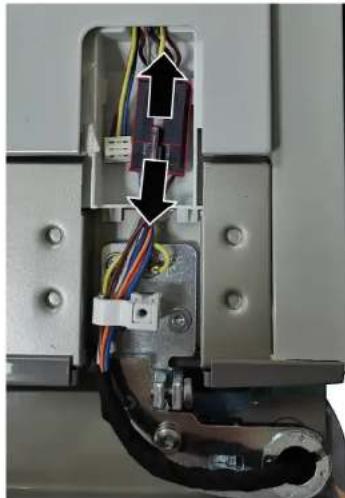

1. Haal de elektrische aansluiting van de deur los.

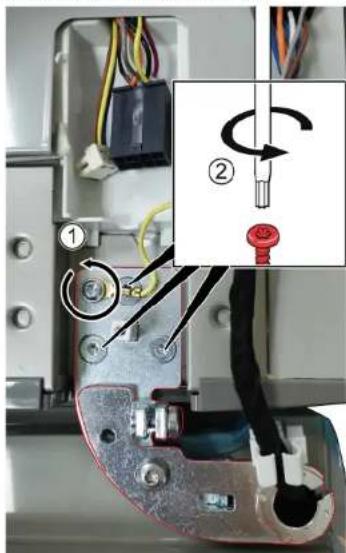

1. 1. Draai de aardverbindingsschroef los (1).

2. Draai de drie schroeven los (2).

3. Verwijder het bovenste scharnier.

Het bovenste scharnier wordt verwijderd.

1. Verwijder de rechterdeur door hem omhoog te tillen.

2. 1. Draai de drie schroeven los.

3. Verwijder het onderste scharnier.

Het onderste deurscharnier wordt verwijderd.

1. Monteer in omgekeerde volgorde.
2. Koelvakdeuren uitlijnen.

Zie voor details gebruikershandleiding (AGA).

Reparatie

4.6 Deurrek vervangen

Voorwaarde:

Deur is open.

4.6.1 Deurrek verwijderen

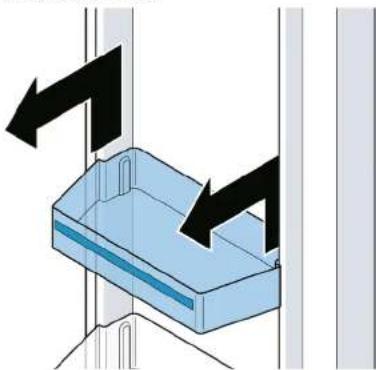

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.6.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Legplateau vervangen

Voorwaarde:

Deur is open.

4.7.1 Legplateau verwijderen

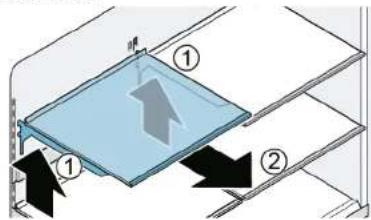

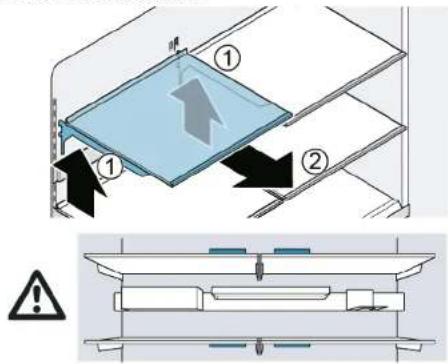

1. Til het legplateau omhoog (1).
2. Verwijder het legplateau (2).

Legplateau wordt verwijderd.

4.7.2 Legplateau plaatsen

	Dek de ventilatieopeningen niet af.
	Plaats het legplateau voorzichtig om krassen aan het apparaat te voorkomen.
	Zorg dat de haken er volledig in zijn gestoken en het legplateau horizontaal zit.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Uitrustingsbalk vervangen

Voorwaarde:

Deur is open.

4.8.1 Uitrustingsbalk verwijderen

▶ Licht uitrustingsbalk omhoog.

Uitrustingsbalk wordt verwijderd.

4.8.2 Uitrustingsbalk plaatsen

	Controleer of de haken er volledig in zijn gestoken en de uitrustingsbalk horizontaal zit.
	Plaats de uitrustingsbalk voorzichtig om krassen aan het apparaat te voorkomen.
	Controleer of de haken er volledig in zijn gestoken en de uitrustingsbalk horizontaal zit.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Uittreklade vervangen

Voorwaarde:

Deur is open.

4.9.1 Uittreklade verwijderen

1. Trek de lade er helemaal uit (1).
2. Til de lade aan de voorkant op en verwijder deze (2).

Lade wordt verwijderd.

4.9.2 Lade plaatsen

1. Trek de telescopische rails helemaal uit.
2. Plaats de lade op de telescopische rails en duw hem in het apparaat tot hij vastklikt.

Reparatie

4.10 Vast legplateau vervangen

Voorwaarde:

Deur is open.

4.10.1 Vast legplateau verwijderen

1. Open de bak.
2. 1. Til het vaste legplateau aan de voorkant op (1).
3. Verwijder het vaste legplateau (2).

Vast legplateau wordt verwijderd.

4.10.2 Vaste legplateau plaatsen

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Inzetdeel verskoellade vervangen

Voorwaarde:

Deur is open.

4.11.1 Inzetdeel verskoellade verwijderen

1. Trek de lade er helemaal uit (1).
2. Til het inzetdeel aan de voorkant op (2).

Inzetdeel van de verskoellade wordt verwijderd.

4.11.2 Inzetdeel verskoellade plaatsen

Tijdens de plaatsing moeten de railgeleiding van het inzetdeel en de lade in elkaar passen.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Inzetdeel vrieslade (klein) vervangen

Voorwaarde:

Deur is open.

4.12.1 Inzetdeel vrieslade (klein) verwijderen

1. Trek de vrieslade er helemaal uit.
2. 1. Trek het inzetdeel er helemaal uit (1).

3. Til het inzetdeel aan de voorkant op (2).

Inzetdeel van de vrieslade (klein) wordt verwijderd.

4.12.2 Inzetdeel vrieslade (klein) plaatsen

1. Trek de telescopische rails helemaal uit.
2. Plaats de bak op de telescopische rails en duw hem in het apparaat tot hij vastklikt.

Reparatie

4.13 Inzetdeel vrieslade (vlak) vervangen

Voorwaarde:

Deur is open.

4.13.1 Inzetdeel vrieslade (vlak) verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Trek het inzetdeel van de vrieslade (vlak) er helemaal uit (2).
3. Til het inzetdeel van de vrieslade (vlak) omhoog (3).

Inzetdeel van de vrieslade (vlak) wordt verwijderd.

4.13.2 Inzetdeel vrieslade (vlak) plaatsen

▶ Monteer in omgekeerde volgorde.

Reparatie

4.14 Inzetdeel vrieslade (groot) vervangen

Voorwaarde:

Deur is open.

4.14.1 Inzetdeel vrieslade (groot) verwijderen

LET OP! SCHADE AAN UITRUSTING!

- Verwijder nooit de scheidingswand uit het inzetstuk van de vriesla- de.

1. Trek de vrieslade er helemaal uit en verwijder het inzetstuk van de vrieslade (vlak) (1).
2. Til het inzetdeel van de vrieslade (groot) omhoog (2).

Inzetdeel van de vrieslade (groot) wordt verwijderd.

4.14.2 Inzetdeel vrieslade (groot) plaatsen

1. Trek de telescopische rails helemaal uit.
2. Plaats de bak op de telescopische rails en duw hem in het apparaat tot hij vastklikt.

Reparatie

4.15 IJsblokjeshouder vervangen

Voorwaarde:

Deur is open.

4.15.1 IJsblokjeshouder verwijderen

1. Trek de vrieslade er helemaal uit.
2. 1. Trek het inzetdeel van de vrieslade (vlak) er zo ver mogelijk uit (1).

3. Verwijder de ijsblokjeshouder (2).

De ijsblokjeshouder wordt verwijderd.

4.15.2 De ijsblokjeshouder plaatsen

▶ Monteer in omgekeerde volgorde.

Reparatie

4.16 LED-lampen vervangen

Speciale hulpmiddelen:

Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]
Torxbit TX20 6,3 mm (1/4") [00340865]
Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Uw apparaat heeft een onderhoudsvrije LED-lamp. Deze lampen mogen alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Scherpe randen! Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
De bovenste interieurdelen worden verwijderd.

4.16.1 Bovenste LED-lamp van koelvak verwijderen

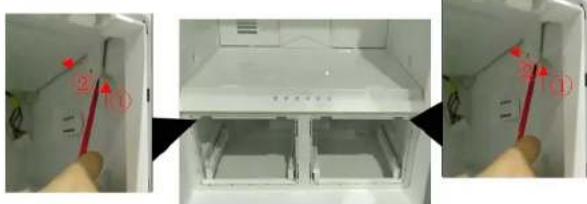

1. Maak met uw vingers een opening rond de rand van de LED-lamp.

1. Steek een sleufschroevendraaier in de opening en verwijder de bovenste LEDlamp in de aangegeven richting.

1. Haal de aansluitklem van de LED-lamp los.

Bovenste LED-lamp van het koelvak wordt verwijderd.

4.16.2 LED-zijlamp van koelvak verwijderen

1. Gebruik een sleufschroevendraaier om de bovenste houder van de zijlamp te verwijderen.

1. Gebruik een sleufschroevendraaier om een opening aan één kant van de lampafdekking te maken en verwijder de afdekking met de andere hand.

1. Verwijder de LED-strook op dezelfde wijze.

1. Haal de LED-strook uit de contactdoos.

301866441 218

LED-zijlamp van het koelvak wordt verwijderd.

4.16.3 Lamp van het 0 °C vak verwijderen

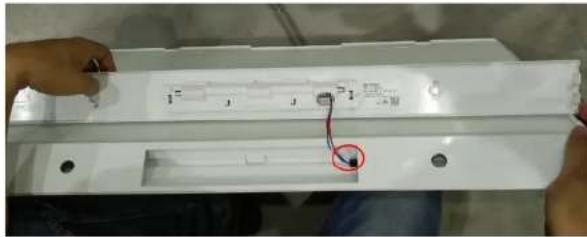

1. Verwijder de lampafdekking door een sleufschroevendraaier in de opening tussen de lampafdekking en deur te steken om ze van elkaar los te wrikken.

1. Haal de aansluitklem van de lamp los.

1. 1. Haal haak (1) los.

2. Verwijder lamp (2).

Lamp van het 0 °C vak wordt verwijderd.

4.16.4 Achterwandlampen verwijderen

Door de technische constructie kunnen achterwandlampen niet apart worden vervangen. Lampen worden meegeleverd met de reserveonderdelenset voor de achterwand.

Voorwaarde:

Deur is open.
De interieurdelen van het koelvak worden verwijderd.
De interieurdelen van het 0 °C vak worden verwijderd.

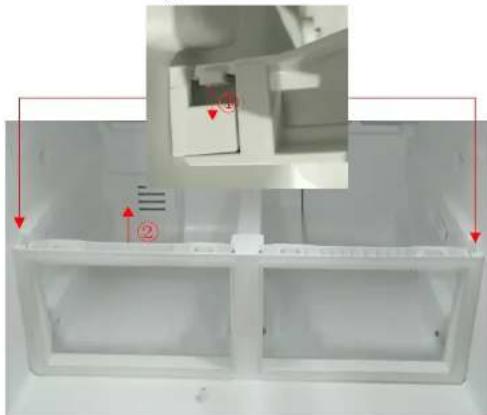

1. 1. Houd de achterkant van de afdekking van de vochtigheidsregelaar vast met één hand (1).

2. Haal de afdekking los met de andere hand (2).

1. Verwijder de tweede afdekking op dezelfde wijze.

2. 1. Haal de twee clips los (1).

3. Trek de clips eruit (2).

1. Trek het tussenschot eruit.

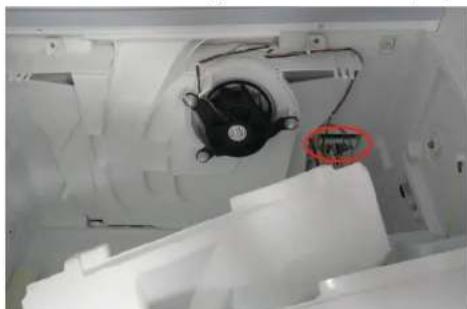

1. Haal de elektrische aansluiting van de displaymodule los.

1. 1. Haal de twee clips los (1).

2. Haal het frame eruit (2).

1. 1. Draai de twee schroeven los (1).

2. Trek het middelste legbord eruit (2).

1. Trek de verdamperafdekking van het 0 °C vak naar buiten.

Er is een "klik" te horen als de afdekking wordt losgehaald.

1. Temperatuursensor van het losgehaalde 0 °C vak.

1. Haal de elektrische aansluitingen van de voorste afdekgroep van het 0 °C vak los.

De voorste afdekgroep van de verdamper van het 0 °C vak wordt verwijderd.

Reparatie

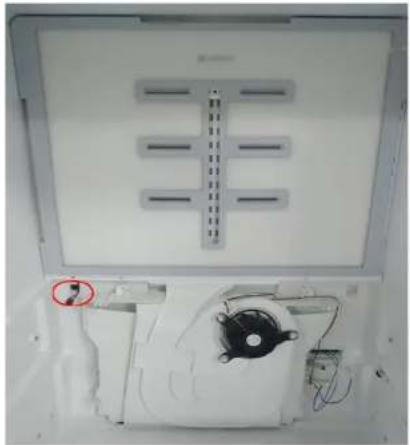

1. Haal de elektrische aansluiting van de achterwandlampen los. 13. 1. Draai de twee schroeven los (1).

1. Trek de achterwandgroep eruit (2).

1. Trek het tape eraf en scheid het schuimkanaal van de voorste afdekking van de verdamper van het 0 °C vak.

Achterwand met geïntegreerde lampen wordt verwijderd.

4.16.5 LED-lampen monteren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 177

4.1.1 Removing door gasket 177

4.1.2 Installing door gasket 177

4.2 Replacing door handle 180

4.2.1 Removing door handle 180

4.2.2 Installing door handle 180

4.4.1 Removing left door hinges 183

4.4.2 Installing left door hinges.... 184

4.5 Replacing right door hinges.... 185

4.5.1 Removing right door hinges 186

4.5.2 Installing right door hinges.... 187

4.6 Replacing door rack.... 188

4.6.1 Removing door rack 188

4.6.2 Installing door rack.... 188

4.7 Replacing shelf.... 189

4.7.1 Removing shelf 189

4.7.2 Installing shelf 189

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.4.1 Removing left door hinges

4.4.2 Installing left door hinges

4.6.1 Removing door rack

4.6.2 Installing door rack

4.7.1 Odobratie odkladacej plochy

1. Zdvihnite policu (1).
2. Odoberte policu (2).
