Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 513

1.1 Viktig informasjon 513

1.1.1 Formál 513

1.2 Forklaring av symboler....513

1.2.1 Fareniváer 513

1.2.2 Faresymboler....513

1.2.3 Advarslenes struktur 514

1.2.4 Generelle symboler 514

Sikkerhet 515

2.1 Generelle sikkerhetsinstruksjoner 515

2.1.1 Alle husholdningsapparater 515

Verktøy og hjelpemidler.... 516

Reparasjon 517

4.1 Utskiftning av dørpakning....517

4.1.1 Demontering av dørpakning.... 517

4.1.2 Montering av dørpakning.... 517

4.2 Utskiftning av dørhåndtak....520

4.2.1 Demontering av dørhåndtak 520

4.4 Utskiftning av venstre dørhengsler....522

4.4.1 Demontering av venstre dørhengsler 52

4.4.2 Montering av venstre dørhengsler 524

4.5 Utskiftning av høyre dørhengsler 529

4.5.1 Demontering av høyre dørhengsler 52

4.5.2 Montering av høyre dørhengsler 52

4.6 Utskiftning av dørrack 528

4.6.1 Demontering av dørrack 528

4.7 Utskiftning av hylle....529

4.7.1 Demontering av hylle 529

4.7.2 Montering av hylle 529

4.8 Utskiftning av utstyrsstangen 530

4.8.1 Demontering av utstyrsstangen 530

4.8.2 Montering av utstyrsstangen 530

4.9 Utskiftning av uttrekkbar beholder 531

4.9.1 Demontering av uttrekkbar beholder 531

4.9.2 Montering av uttrekkbar beholder 531

4.10 Utskiftning av fast hylle....532

4.10.1 Demontering av fast hylle....532

4.10.2 Montering av fast hylle 532

4.11 Utskiftning av Cool-Fresh-beholder 533

4.11.1 Demontering av Cool-Fresh-beholder 533

4.11.2 Montering av Cool-Fresh-beholder 533

4.12 Utskiftning av beholder for frysevarer (liten)....534

4.12.1 Demontering av beholder for frysevarer (liten).... 534

4.12.2 Montering av beholder for frysevarer (liten) 534

4.13 Utskiftning av beholder for frysevarer (flat).... 535

4.13.1 Demontering av beholder for frysevarer (flat)....535

4.13.2 Montering av beholder for frysevarer (flat).... 535

4.14 Utskiftning av beholder for frysevarer (stor) 536

4.14.1 Demontering av beholder for frysevarer (stor) 536

4.14.2 Montering av beholder for frysevarer (stor) 536

4.15 Utskiftning av isbitbeholder 537

4.15.1 Demontering av isbitbeholder.... 537

4.15.2 Montering av isbitbeholder 537

4.16 Utskiftning av LED-lamper 538

4.16.1 Demontering av øvre LED-lampe i kjøleskapdel 538

4.16.2 Demontering av sidelampen i kjøleskapdelen 539

4.16.3 Demontering av lampe for 0 °C 540

4.16.4 Demontering av lamper på bakvegg 541

4.16.5 Montering av LED-lamper 545

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

■ Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
■ Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Sekskantnøkkel[00340820]	2,5 mm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x60 mm, i sett [00341820]
Flat skrutrekker Blad	10 mm x 1,6 mm x200 mm
Torx-bits TX20[00340865]	6,3 mm (1/4")

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

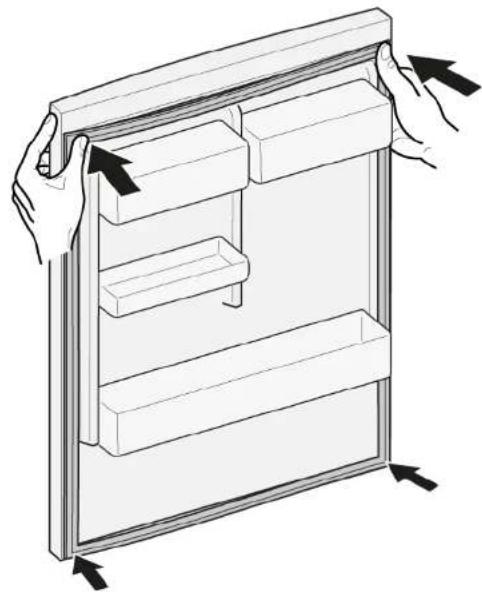

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Sekskantnøkkel 2,5 mm [00340820]

Det andre dørhåndtaket kan demonteres på samme måte.

1. Monter håndtaket vertikalt på de formonterte boltene. Hullene i håndtaket må vende opp og ned.

2. Stram de formonterte skruene i håndtaket med urviseren, ovenfra og ned.

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH Side 520 av 817

Reparasjon

Spesielle hjelpemidler:

Sekskantnøkkel 2,5 mm [00340820]

4.4 Utskiftning av venstre dørhengsler

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ► Arbeidet med å demontere opplæte spesialister. ► Det kreves to personer for ► Bruk kun egnet verktøy og FORSIKTIG Skarpe kanter! Kuttskader ► Bruk vernehansker.

FARE Fare for elektrisk støt på grunn Livsfare på grunn av elektrisk støt ► Elektriske deler skal repare ► Etter reparasjonen må du s test iht. VDE 0701 eller gje

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

Reparasjon

4.4.1 Demontering av venstre dørhengsler

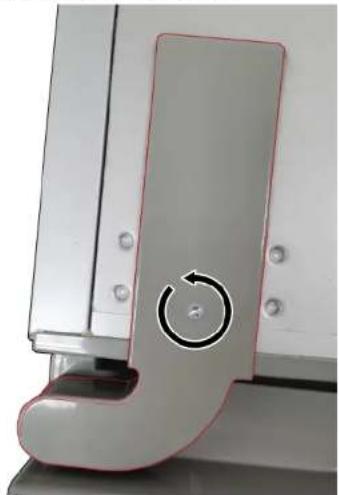

1. 1. Skru ut skruen.

2. Ta av det øvre hengseldekslet.

1. Koble fra dørens elektriske tilkobling.

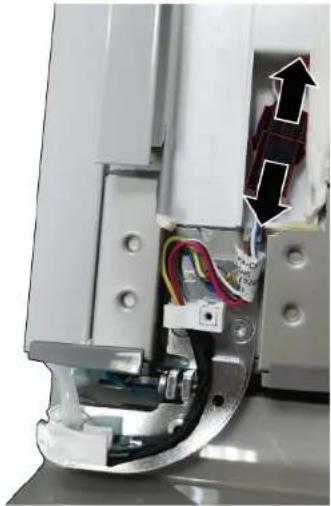

1. Demonter venstre dør ved å bevege den opp.
2. 1. Skru ut tre skruer.

3. Demonter nedre hengsel.

→ Nedre hengsel er demontert.

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH Side 524 av 817

4.4.2 Montering av venstre dørhengsler

1. Monteres i motsatt rekkefølge.
2. Rett inn kjøleskapdelens dører.

Du finner mer informasjon i bruksanvisningen (AGA).

Reparasjon

4.5 Utskiftning av høyre dørhengsler

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ► Arbeidet med å demontere opplæte spesialister. ► Det kreves to personer for ► Bruk kun egnet verktøy og FORSIKTIG Skarpe kanter! Kuttskader ► Bruk vernehansker.

FARE Fare for elektrisk støt på grunn Livsfare på grunn av elektrisk støt ► Elektriske deler skal repare ► Etter reparasjonen må du s test iht. VDE 0701 eller gje

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

Reparasjon

4.5.1 Demontering av høyre dørhengsler

1. 1. Skru ut skruen.

2. Ta av det øvre hengseldekslet.

1. Koble fra dørens elektriske tilkobling.

1. Demonter høyre dør ved å bevege den opp.

2. 1. Skru ut tre skruer.

3. Demonter nedre hengsel.

→ Nedre hengsel er demontert.

4.5.2 Montering av høyre dørhengsler

1. Monteres i motsatt rekkefølge.
2. Rett inn kjøleskapdelens dører. Du finner mer informasjon i bruksanvisningen (AGA).

Reparasjon

4.6 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

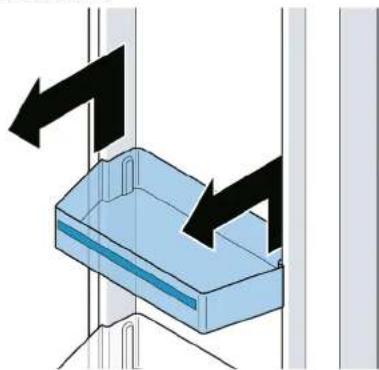

▶ Løft opp dørracken.

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av hylle

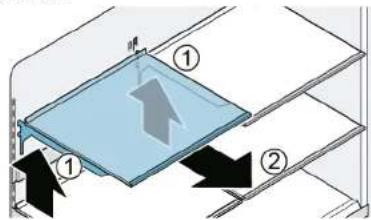

1. Løft opp hyllen (1).

2. Ta ut hyllen (2).

4.7.2 Montering av hylle

	Ikke dekk til ventilasjonsåpningene.
	Før hyllen forsiktig inn så du unngår riper på apparatet.
	Kontroller at krokene er satt fullstendig inn og at hyllen er vannrett.

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av utstyrsstangen

Forutsetning:

Døren er äpen.

4.8.1 Demontering av utstyrsstangen

▶ Løft opp utstyrsstangen.

4.8.2 Montering av utstyrsstangen

	Kontroller at krokene er satt fullstendig inn og at utstyrsstangen er vannrett.
	Før utstyrsstangen forsiktig inn så du unngår riper på apparatet.
	Kontroller at krokene er satt fullstendig inn og at utstyrsstangen er vannrett.

Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.9.1 Demontering av uttrekkbar beholder

1. Trekk beholderen helt ut (1).
2. Løft beholderen foran og ta den ut (2).

Den uttrekkbare beholderen er demontert.

4.9.2 Montering av uttrekkbar beholder

1. Trekk teleskopskinnene helt ut.
2. Plasser beholderen på teleskopskinnene og skyv den inn i apparatet til den går i inngrep.

Reparasjon

4.10 Utskiftning av fast hylle

Forutsetning:

Døren er äpen.

4.10.1 Demontering av fast hylle

1. Åpne beholderen.

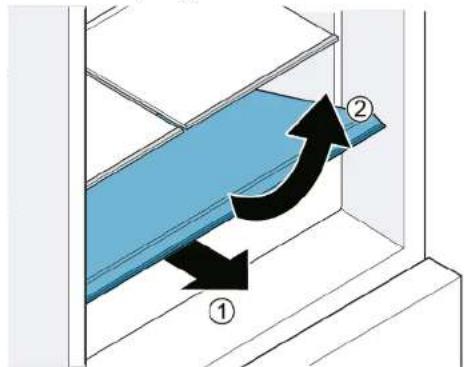

2. 1. Løft opp den faste hyllen foran (1).
3. Ta ut den faste hyllen (2).

4.10.2 Montering av fast hylle

Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av Cool-Fresh-beholder

Forutsetning:

Døren er äpen.

4.11.1 Demontering av Cool-Fresh-beholder

1. Trekk skuffen helt ut (1).
2. Løft opp beholderen foran (2).

4.11.2 Montering av Cool-Fresh-beholder

Under innsettingen må skinnene til beholder og skuff settes sammen,

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av beholder for frysevarer (liten)

Forutsetning:

Døren er äpen.

4.12.1 Demontering av beholder for frysevarer (liten)

1. Trekk skuffen i fryserommet helt ut.
2. 1. Trekk beholderen helt ut (1).

3. Løft opp beholderen foran (2).

1. Trekk teleskopskinnene helt ut.
2. Plasser beholderen på teleskopskinnene og skyv den inn i apparatet til den går i inngrep.

Reparasjon

4.13 Utskiftning av beholder for frysevarer (flat)

Forutsetning:

Døren er äpen.

4.13.1 Demontering av beholder for frysevarer (flat)

▶ 1. Trekk skuffen i fryserommet helt ut (1).
2. Trekk beholderen for frysevarer (flat) ut (2).
3. Løft opp beholderen for frysevarer (flat) (3).

4.13.2 Montering av beholder for frysevarer (flat)

Monteres i motsatt rekkefølge.

Reparasjon

4.14 Utskiftning av beholder for frysevarer (stor)

Forutsetning:

Døren er äpen.

4.14.1 Demontering av beholder for frysevarer (stor)

OBS!

SKADE PÅ UTSTYR!

Du må aldri demontere skilleveggen fra beholderen for frysevarer.

1. Trekk skuffen i fryserommet helt ut og demonter beholderen for frysevarer (flat) (1).
2. Løft opp beholderen for frysevarer (stor) (2).

4.14.2 Montering av beholder for frysevarer (stor)

1. Trekk teleskopskinnene helt ut.
2. Plasser beholderen på teleskopskinnene og skyv den inn i apparatet til den går i inngrep.

Reparasjon

4.15 Utskiftning av isbitbeholder

Forutsetning:

Døren er äpen.

4.15.1 Demontering av isbitbeholder

1. Trekk skuffen i fryserommet helt ut.
2. 1. Trekk beholderen for frysevarer (flat) ut så langt det går (1).
3. Ta ut isbitbeholderen (2).

4.15.2 Montering av isbitbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.16 Utskiftning av LED-lamper

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]
Torx-bits TX20 6,3 mm (1/4") [00340865]
Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler! Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere. - Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter! Kuttskader ► Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.16.1 Demontering av øvre LED-lampe i kjøleskapdel

1. Lag et mellomrom med fingeren rundt LED-lampens kant.

1. Før en sportrekker inn i mellomrommet og demonter øverste LED-lampen i vist retning.

4.16.2 Demontering av sidelampen i kjøleskapdelen

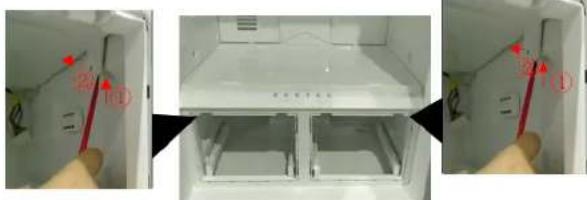

1. Bruk en sportrekker for å demontere øvre holder for sidelampen.

1. Bruk sportrekkeren for å lage et mellomrom på en side av lampedekslet, og bruk den andre hånden for å ta av dekslet.

1. Demonter LED-strimmelen på samme måte.

4.16.3 Demontering av lampe for 0 °C

1. Ta av lampedekslet ved å føre sportrekkeren inn i mellomrommet mellom lampedekslet og døren for å vippe dem fra hverandre.

4.16.4 Demontering av lamper på bakvegg

På grunn av den tekniske oppbygningen kan ikke lampene på bakveggen skiftes ut separat. Lamper er inkludert i reservedelsettet for bakveggen.

Forutsetning:

Døren er åpen,

De innvendige beslagene i kjøleskaprommet er demontert.

Innvendige beslag i 0 °C-rommet er demontert.

1. 1. Hold bakdelen av fuktighetsjusteringsdekselet med én hånd (1).

2. Løsne dekselet med den andre hånden (2).

1. Demonter det andre dekselet på samme måte.

2. 1. Løsne to klips (1).

3. Dra ut klipsene (2).

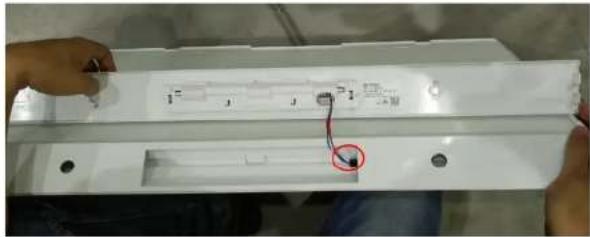

1. Koble fra visningsmodulens elektriske tilkobling.

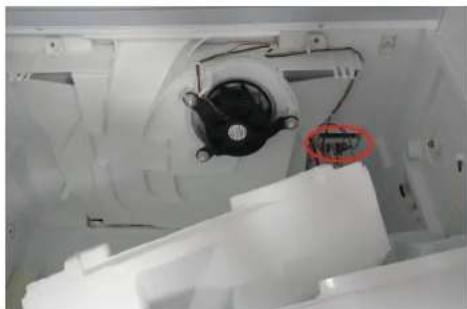

1. Koble fra de elektriske tilkoblingene for frontdekselgruppen for fordunsteren fra 0 °C-rommet.

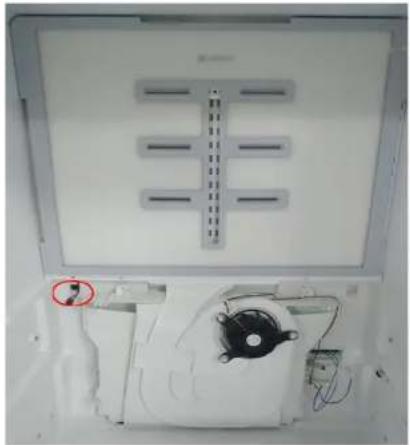

1. Koble fra den elektriske tilkoblingen for lampene på bakveggen. 13. 1. Skru ut to skruer (1).

1. Trekk av tapen og koble skumkanalen fra frontdekselet på fordunsteren for 0 °C-rommet.

Bakveggen med integrerte lamper demonteres.

4.16.5 Montering av LED-lamper

- Monteres i motsatt rekkefølge.

4.7 Byte av hyllan....767

4.7.1 Borttagning av hyllan....767

4.7.2 Montering av hyllan....767

4.9 Byte av utdragsfacket....769

4.9.1 Borttagning av utdragsfacket....769

4.9.2 Montering av utdragsfacket 769

4.10 Byte av den fasta hyllan 770

4.10.2 Montering av den fasta hyllan....770

4.11.2 Montering av cool fresh-facket....771

4.12 Byte av frysfacket (litet) 772

4.12.1 Borttagning av frysfacket (litet) 772

4.13.2 Montering av frysfacket (platt) 773

4.14 Byte av frysfacket (stort)....774

4.14.1 Borttagning av frysfacket (stort)....774

4.14.2 Montering av frysfacket (stort) 774

4.7.2 Montering av hyllan

4.9 Byte av utdragsfacket

Förutsättning:

Dörren är öppen.

4.9.1 Borttagning av utdragsfacket

4.9.2 Montering av utdragsfacket

4.11 Byte av cool fresh-facket

Förutsättning:

Dörren är öppen.

4.11.2 Montering av cool fresh-facket

4.12 Byte av frysfacet (litet)

Förutsättning:

Dörren är öppen.

4.12.1 Borttagning av frysfacket (litet)

1. Dra ut frysfackládan helt.
2. 1. Dra ut facet helt (1).

3. Lyft upp facet framtill (2).

4.13.2 Montering av frysfacket (platt)

4.14 Byte av frysfacket (stort)

Förutsättning:

Dörren är öppen.

4.14.1 Borttagning av frysfacket (stort)

OBS! SKADOR PÅ UTRUSTNINGEN!

4.14.2 Montering av frysfacket (stort)

4.16.5 Montering av LED-lampor
