NÁVOD K OBSLUZE KF96DPXEA SIEMENS

Poznámky k opravě - Kombinace chladničky s mrazničkou

i O tomto dokumentu 71

1.1 Duležité informace....71

1.1.1 Účel 71

1.2 Vysvětlení symbolů....71

1.2.1 Úroveň nebezpečí....71

1.2.2 Symboly nebezpečí....71

1.2.3 Struktura výstrah....72

1.2.4 Obecné symboly 72

Bezpečnost....73

2.1 Všeobecné bezpečnostní pokyny 73

2.1.1 Všechny domácí spotřebiče....73

Nástroje a pomůcky 74

Oprava....75

4.1 Výměna těsnění dvířek 75

4.1.1 Vyjmutí těsnění dvířek....75

4.1.2 Montáž těsnění dvířek 75

4.2 Výměna madla dvířek 78

4.2.1 Vyjmutí madla dvířek....78

4.2.2 Montáž madla dvířek....78

4.3 Výměna madla zásuvky 79

4.3.1 Odstranění madla zásuvky 79

4.3.2 Montáž madla zásuvky....79

4.4 Výměna závěsú levých dvířek 80

4.4.1 Demontáz závěsů levých dvířek 81

4.4.2 Montáž závěsu levých dvířek 82

4.5 Výměna závěsů pravých dvířek....83

4.5.1 Demontáž závěsů pravých dvířek 84

4.5.2 Montáž závěsu pravých dvířek.... 85

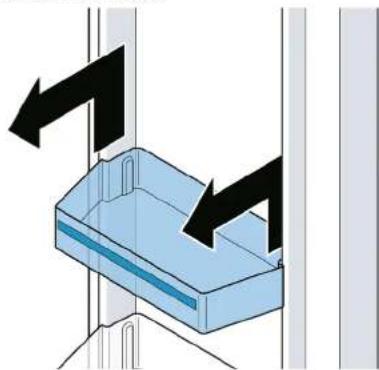

4.6 Výměna dveřní přihrádky 86

4.6.1 Vyjmutí dveřní přihrádky....86

4.6.2 Montáž dveřní přihrádky 86

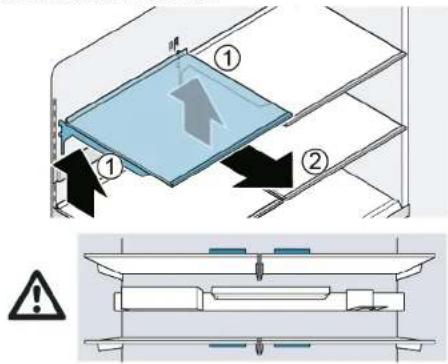

4.7 Výměna odkládací plochy 87

4.7.1 Vyjmutí odkládací plochy....87

4.7.2 Montáž odkládací plochy 87

4.8 Výměna lišty vybavení 88

4.8.1 Vyjmutí lišty vybavení 88

4.8.2 Montáz lišty vybavení 88

4.9 Výměna výsuvného zásobníku....89

4.9.1 Vyjmutí výsuvného zásobníku 89

4.9.2 Montáž výsuvného zásobníku 89

4.10 Výměna pevné odkládací plochy....90

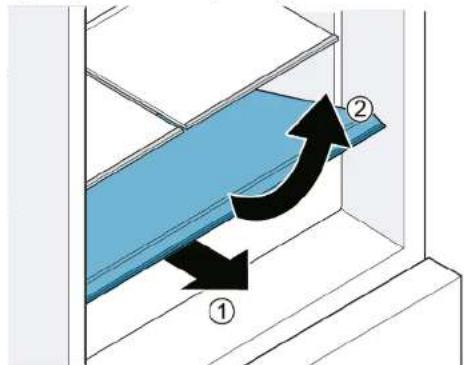

4.10.1 Vyjmutí pevné odkládací plochy 90

4.10.2 Montáž pevné odkládací plochy....90

4.11 Výměna zásobníku na čerstvé potraviny....91

4.11.1 Vyjmuti zásobníku na čerstvé potraviny 91

4.11.2 Montáž zásobníku na čerstvé potraviny 91

4.12 Výměna (malého) zásobníku na zmrazené potraviny....92

4.12.1 Vyjmuti (malého) zásobníku na zmrazené potraviny 92

4.12.2 Montáz (malého) zásobníku na zmrazené potraviny 92

4.13 Výměna (plochého) zásobníku na zmrazené potraviny....93

4.13.1 Vyjmutí (plochého) zásobníku na zmrazené potraviny.... 93

4.13.2 Montáž (plochého) zásobníku na zmrazené potraviny.... 93

4.14 Výměna (velkého) zásobníku na zmrazené potraviny.... 94

4.14.1 Vyjmutí (velkého) zásobníku na zmrazené potraviny....94

4.14.2 Montáž (velkého) zásobníku na zmrazené potraviny....94

4.15 Výměna zásobníku ledových kostek....95

4.15.1 Vyjmuti zásobníku ledových kostek 95

4.15.2 Montáž zásobníku ledových kostek....95

4.16 Výměna LED žárovek....96

4.16.1 Vyjmutí horní LED žárovky chladicího oddílu....96

4.16.2 Vyjmutí boční žárovky chladicího oddílu....97

4.16.3 Vyjmutí žárovky skladovací přihrádky s teplotou 0 °C ..... 98

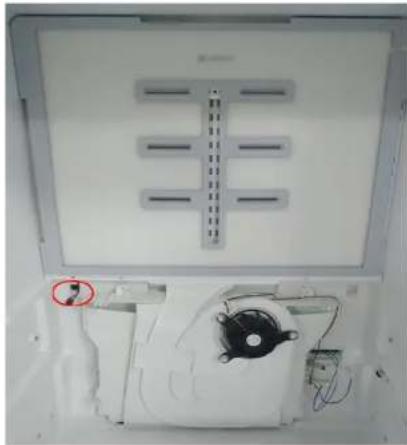

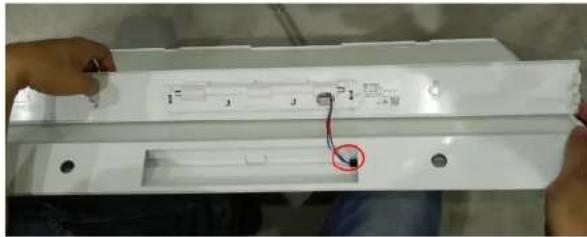

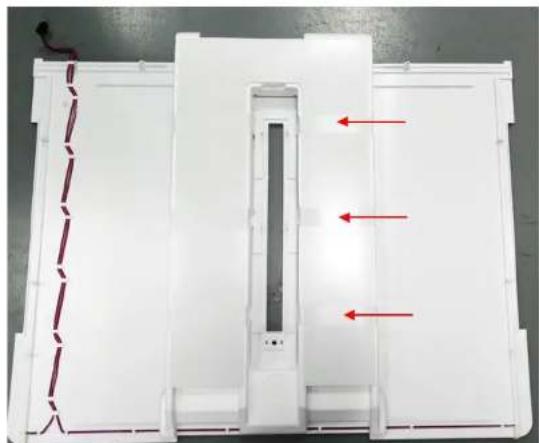

4.16.4 Demontáz osvětlení zadní stěny....99

4.16.5 Montáž LED žárovek 103

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpeči

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení zvláštního tipu (text nebo grafické vyjádření)
	Uvedení jednoduchého tipu (pouze text)
	Uvedení odkazu k videonávodu

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start] Uvedení klávesy nebo tlačítka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
  ■ Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací.
  ■ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulů, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Imbusový klič[00340820]	2,5 mm
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x60 mm, v sadě [00341820]
Plochý šroubovák Čepel 10 mm x 1,6 mm x200 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna madla dvířek

Speciální nástroje:

Imbusový klíč 2,5 mm [00340820]

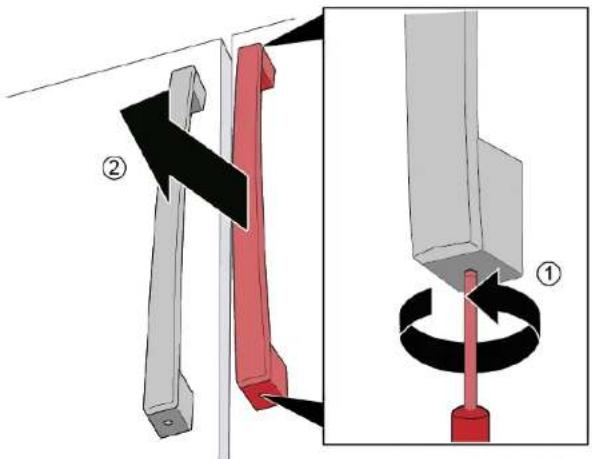

4.2.1 Vyjmuti madla dvířek

1. Vyšroubujte dva šrouby (1).
2. Vyjměte madlo dvířek (2).

Madlo dvířek je vyjmuté.

Stejným způsobem můžete vyjmout madlo druhých dvířek.

4.2.2 Montáž madla dvířek

1. Madlo umistěte vertikálně na předmontované čepy. Otvory v madlu musí směřovat nahoru a dolů.

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH strana 78 od 817

1. Předmontované šrouby v madlu utáhněte shora i zdola ve směru hodinových ručiček.

Oprava

4.3 Výměna madla zásuvky

Speciální nástroje:

Imbusový klíč 2,5 mm [00340820]

4.3.1 Odstranění madla zásuvky

1. Vyšroubujte dva šrouby (1).

2. Vyjmuté madlo dvířek (2).

→ Madlo zásuvky je vyjmuté.

4.3.2 Montáž madla zásuvky

1. Madlo umístěte horizontálně na předmontované čepy.

Otvory v madlu musí směřovat dolů.

1. Předmontované šrouby v madlu utáhněte shora ve směru hodinových ručiček.

Oprava

4.4 Výměna závěsů levých dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dviřek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí rezných poranění

▶ Použlvejte ochranné rukavice.

VÝSTRAHA

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími dily.

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dilů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.

Oprava

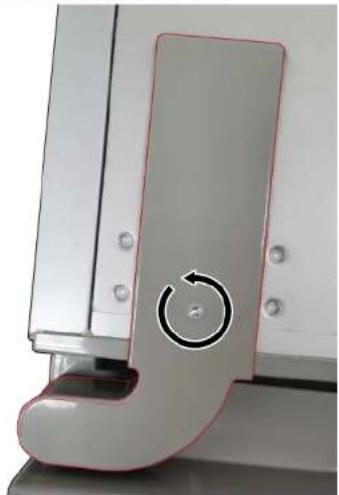

4.4.1 Demontáž závěsů levých dvířek

1. 1. Vyšroubujte šroub.

2. Sejměte kryt horního závěsu.

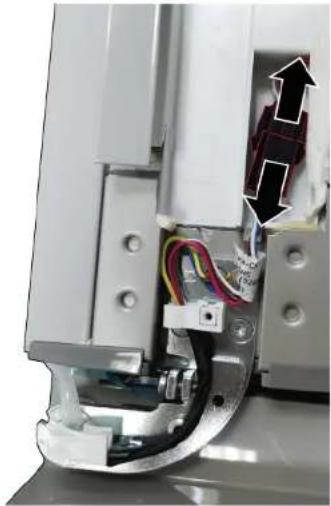

1. Odpojte elektrické připojení dvířek.

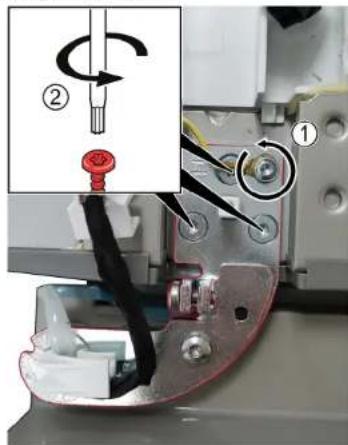

1. 1. Vyšroubujte šroub zemnicí připojky (1).

2. Vyšroubujte tři šrouby (2).

3. Vyjměte horní závěs.

→ Horní závěs je vyjmutý.

1. Odstraňte levá dvířka jejich vysunutím vzhůru.
2. 1. Vyšroubujte tři šrouby.

3. Vyjměte spodní závěs.

Spodní závěs je vyjmutý.

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH strana 82 od 817

4.4.2 Montáž závěsu levých dvířek

1. Montáž provedte v opačném sledu.
2. Usad'te dvířka chladicího oddílu. Podrobnosti jsou uvedeny v návodu k obsluze (AGA).

Oprava

4.5 Výměna závěsů pravých dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dviřek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí rezných poranění

▶ Použlvejte ochranné rukavice.

VÝSTRAHA

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími dily.

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dilů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.

Oprava

4.5.1 Demontáž závěsů pravých dvířek

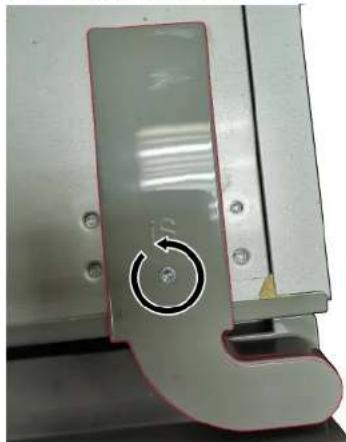

1. 1. Vyšroubuite šroub.

2. Sejměte kryt horního závěsu.

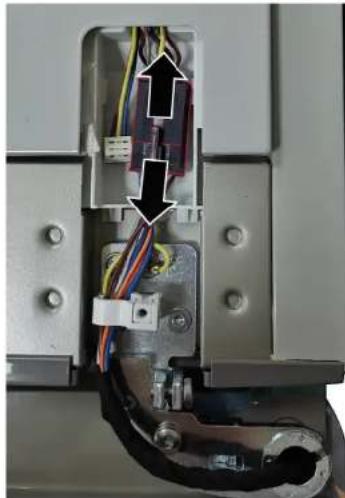

1. Odpojte elektrické připojení dvířek.

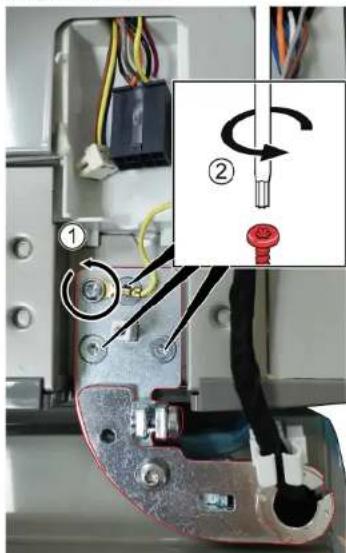

1. 1. Vyšroubujte šroub zemnicí připojky (1).

2. Vyšroubujte tři šrouby (2).

3. Vyjměte horní závěs.

Horní závěs je vyjmutý.

1. Odstraňte pravá dvířka jejich vysunutím vzhůru.

2. 1. Vyšroubujte tři šrouby.

3. Vyjměte spodní závěs.

Spodní závěs je vyjmutý.

4.5.2 Montáž závěsu pravých dvířek

1. Montáž provedte v opačném sledu.
2. Usadte dvířka chladicího oddílu. Podrobnosti jsou uvedeny v návodu k obsluze (AGA).

Oprava

4.6 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.6.1 Výjmutí dveřní přihrádky

Zvedněte dveřní přihrádku.

Dveřní přihrádka je vyjmutá.

4.6.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy

1. Zvedněte odkládací plochu (1).
2. Vyjměte odkládací plochu (2).

Odkládací plocha je vyjmutá.

4.7.2 Montáž odkládací plochy

	Nezakrývejte ventilační otvory.
	Odkládací plochu zasunujte opatrně, abyste spotřebič nepoškrábali.
	Ujistěte se, že jsou háky zcela zasunuty a odkládací plocha je v horizontální poloze.

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna lišty vybavení

Požadavek:

Dviřka jsou otevřená.

4.8.1 Výjmutí lišty vybavení

Zvedněte lištu vybavení.

Lišta vybavení je vyjmutá.

4.8.2 Montáž lišty vybavení

	Ujistěte se, že jsou háky zcela zasunuty a lišta vybavení je v horizontální poloze.
	Lištu vybavení zasunujte opatrně, abyste spotřebič nepoškrábali.
	Ujistěte se, že jsou háky zcela zasunuty a lišta vybavení je v horizontální poloze.

▶ Montáž provedte v opačném sledu.

Oprava

4.9 Výměna výsuvného zásobníku

Požadavek:

Dviřka jsou otevřená.

4.9.1 Vyjmuti výsuvného zásobníku

1. Úplně vytáhněte zásobník (1).
2. Zvedněte vpředu výsuvný zásobník a vyjměte jej (2).

Výsuvný zásobník je vyjmutý.

4.9.2 Montáž výsuvného zásobníku

1. Úplně vytáhněte teleskopické kolejnice.
2. Umístěte zásobník na teleskopické kolejnice a zasuňte jej do spotřebiče, dokud nezapadne.

Oprava

4.10 Výměna pevné odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.10.1 Vyjmutí pevné odkládací plochy

1. Otevřete přihrádku.
2. 1. Zvedněte vpředu pevnou odkládací přihrádku (1).
3. Vyjměte pevnou odkládací plochu (2).

Pevná odkládací plocha je vyjmutá.

4.10.2 Montáž pevné odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.11 Výměna zásobníku na čerstvé potraviny

Požadavek:

Dviřka jsou otevřená.

4.11.1 Výjmutí zásobníku na čerstvé potraviny

▶ 1. Úplně vytáhněte zásuvku (1).
2. Zásobník vpředu zvedněte (2).

Zásobník na čerstvé potraviny je vyjmutý.

4.11.2 Montáž zásobníku na čerstvé potraviny

Během zasouvání musí lícovat vodicí kolejnice zásobníku a zásuvky.

▶ Montáž provedte v opačném sledu.

Oprava

4.12 Výměna (malého) zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.12.1 Vyjmutí (malého) zásobníku na zmrazené potraviny

1. Zcela vytáhněte zásuvku mrazicího prostoru.
2. 1. Úplně vytáhněte zásobník (1).
3. Zásobník vpředu zvedněte (2).

(Malý) zásobník na zmrazené potraviny je vyjmutý.

4.12.2 Montáž (malého) zásobníku na zmrazené potraviny

1. Úplně vytáhněte teleskopické kolejnice.
2. Umístěte přihrádku na teleskopické kolejnice a zasuňte ji do spotřebiče, dokud nezapadne.

Oprava

4.13 Výměna (plochého) zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.13.1 Vyjmutí (plochého) zásobníku na zmrazené potraviny

1. Zcela vytáhněte zásuvku mrazicího prostoru (1).
2. Vytáhněte (plochý) zásobník na zmrazené potraviny (2).
3. Zvedněte (plochý) zásobník na zmrazené potraviny (3).

(Plochý) zásobník na zmrazené potraviny je vyjmutý.

4.13.2 Montáž (plochého) zásobníku na zmrazené potraviny

▶ Montáž provedte v opačném sledu.

Oprava

4.14 Výměna (velkého) zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.14.1 Vyjmutí (velkého) zásobníku na zmrazené potraviny

POZOR! POŠKOZENÍ ZAŘÍZENÍ!

- Nikdy nevyjimejte příčky ze zásobníku na zmrazené potraviny.

1. Zcela vytáhněte zásuvku mrazicího prostoru a vyjměte (plochý) zásobník na zmrazené potraviny (1).

2. Zvedněte (velký) zásobník na zmrazené potraviny (2).

(Velký) zásobník na zmrazené potraviny je vyjmutý.

4.14.2 Montáž (velkého) zásobníku na zmrazené potraviny

1. Úplně vytáhněte teleskopické kolejnice.
2. Umistěte přihrádku na teleskopické kolejnice a zasuňte ji do spotřebiče, dokud nezapadne.

Oprava

4.15 Výměna zásobníku ledových kostek

Požadavek:

Dviřka jsou otevřená.

4.15.1 Výjmutí zásobníku ledových kostek

1. Zcela vytáhněte zásuvku mrazicího prostoru.
2. 1. Co nejvíce vytáhněte (plochý) zásobník na zmrazené potraviny (1).

3. Vyjměte zásobník ledových kostek (2).

Zásobník ledových kostek je vyjmutý.

4.15.2 Montáž zásobníku ledových kostek

▶ Montáž provedte v opačném sledu.

Oprava

4.16 Výměna LED žárovek

Speciální nástroje:

Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]
Torx Bit TX20 6,3 mm (1/4") [00340865]
Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozi nebezpečí smrtelného úrazu elektrickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikár.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany! Nebezpečí řezných poranění ► Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Dvířka jsou otevřená.
√ Horní vnitřní kování je vyjmuto.

4.16.1 Výjmutí horní LED žárovky chladicího oddílu

1. Ukazováčkem vytvořte mezeru kolem okraje LED žárovky.

1. Do mezery vložte plochý šroubovák a vyjměte horní LED žárovku znázorněným směrem.

1. Odpojte svorku LED žárovky.

Horní LED žárovka chladicího oddílu je vyjmutá.

4.16.2 Výjmutí boční žárovky chladiciho oddílu

1. Pro vyjmutí horního držáku boční žárovky použijte plochý šroubovák.

1. Pomocí plochého šroubováku vytvořte na jedné straně krytu žárovky mezeru a druhou rukou sejměte kryt.

1. Stejným způsobem odstraňte LED proužek.

1. Vyjměte LED proužek z objímky.

301866441 218

Boční žárovka chladicího oddílu je vyjmutá.

4.16.3 Vjmutí žárovky skladovací přihrádky s teplotou 0 °C

1. Vypáčete kryt žárovky vložením plochého šroubováku do mezery mezi krytem žárovky a dveřmi.

1. Odpojte svorku žárovky.

1. 1. Uvolněte hák (1).

2. Vyjměte žárovku (2).

Žárovka skladovaci prihrádky s teplotou 0 °C je vyjmutá.

4.16.4 Demontáž osvětlení zadní stěny

Vzhledem k technické konstrukci nelze osvětlení zadní stěny měnit samostatně. Osvětlení jsou součástí sady náhradních dílů zadní stěny.

Požadavek:

Dvířka jsou otevřená.

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH strana 99 od 817

√ Vnitřní kování chladicího oddílu je vyjmuté.

√ Vnitřní kování oddílu 0 °C je vyjmuté.

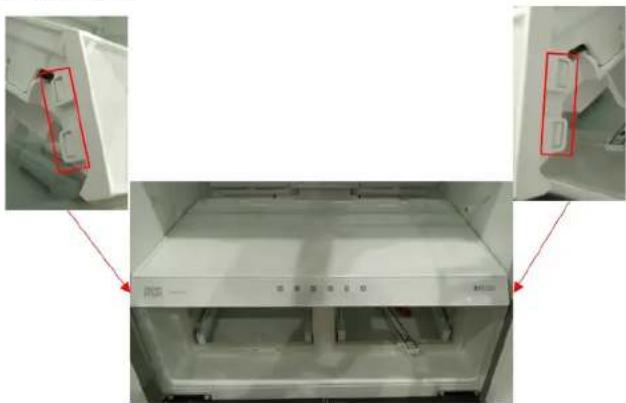

1. 1. Jednou rukou držte zadní část krytu nastavení vlhkosti (1).
2. Druhou rukou kryt uvolněte (2).

1. Stejným způsobem uvolněte i druhý kryt.

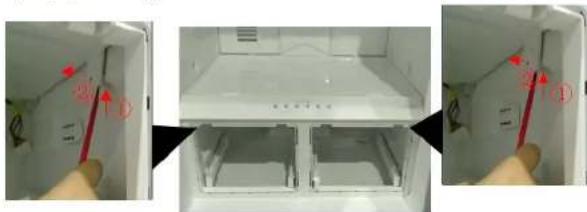

2. 1. Uvolněte dvě spony (1).
3. Spony vytáhněte (2).

1. Vytáhněte střední příčku.

1. Uvolněte čtyři spony.

1. Odpojte elektrické připojení modulu ukazatele.

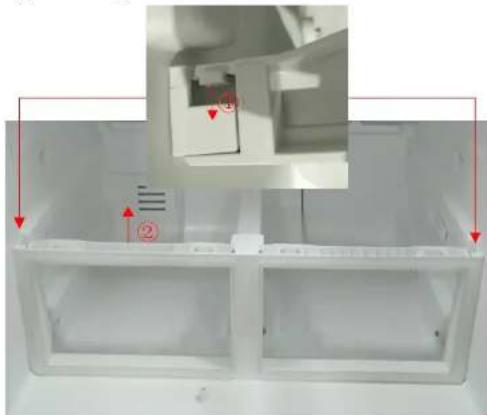

1. 1. Uvolněte dvě spony (1).

2. Vyjměte rám (2).

1. 1. Vyšroubujte dva šrouby (1).

2. Vytáhněte střední desku (2).

1. Vytáhněte kryt výparníku oddílu 0 °C směrem ven.

Při uvolnění krytu uslyšíte „cvaknutí“.

1. Odpojte teplotní senzor oddílu 0 °C.

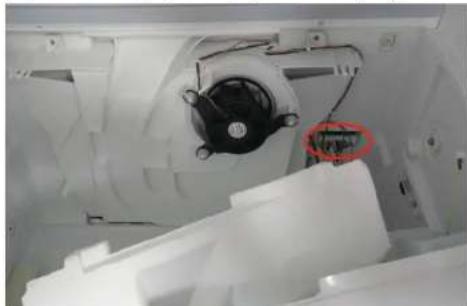

1. Odpojte elektrická připojení skupiny předního krytu výparníku oddílu 0 °C.

Odpojte elektrická připojení sestavy předního krytu výparníku oddílu 0 °C.

Oprava

1. Odpojte elektrické připojení osvětlení zadní stěny. 13. 1. Vyšroubujte dva šrouby (1).

1. Vytáhněte sestavu zadní stěny (2).

1. Odtrhněte pásku a oddělte pěnové potrubí od předního krytu výparníku oddílu 0 °C.

Zadní stěna s integrovaným osvětlením je vyjmutá.

4.16.5 Montáž LED žárovek

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Kombinácia chladničky a mrazničky

i O tomto dokumente.... 649

1.1 Dôležité informácie 649 1.1.1 Účel 649

1.2 Vysvetlenie symbolov 649 1.2.1 Úrovne nebezpečenstva 649 1.2.2 Symboly označujúce riziká 649 1.2.3 Štruktúra varovaní 650 1.2.4 Všeobecné symboly 650

Bezpečnost'......651

2.1 Všeobecné bezpečnostné pokyny 651
2.1.1 Všetky domáce spotrebiče....651

4.3 Výmena držadla zásuvky 657 4.3.1 Odstránenie držadla zásuvky 657 4.3.2 Montáž držadla zásuvky 657

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Šest'hranný imbusový klůč 2,5 mm [00340820]

Dverová úchytka je odobratá.

2021-09-30_9001640334 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 656 z 817

1. Utiahnite vopred namontované skrutky v smere hodinových ručičiek do držadla zhora a zdola.

Oprava

4.3 Výmena držadla zásuvky

Špeciálne nástroje:

Šest'hranný imbusový klůč 2,5 mm [00340820]

4.3.1 Odstránenie držadla zásuvky

1. Odskrutkujte dve skrutky (1).
2. Odobraté držadlo zásuvky (2).

Držadlo zásuvky je odobraté.

4.3.2 Montáž držadla zásuvky

4.4 Výmena l'avých závesov dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE Čažké, objemné spotrebiče! Poranenie chrbta a svalov ► Proces odoberania dvierok odborník. ► Na presunutie spotrebiča s ► Použite vhodné nástroje a

4.4.1 Odoberanie l'avých závesov dverí

→ Horný záves je odobratý.

1. Odoberte l'avé dvierka pohybom nahor.
2. 1. Odskrutkujte tri skrutky.

3. Odoberte spodný záves.

4.4.2 Montáž l'avých závesov dverí

1. Pri montáži postupujte v opačnom poradí krokov demontáže.
2. Vyrovnajte dvierka chladiaceho priestoru. Podrobnosti nájdete v Príručke pre používatel'a (AGA).

Oprava

4.5 Výmena pravých závesov dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE Čažké, objemné spotrebiče! Poranenie chrbta a svalov ► Proces odoberania dvierok odborník. ► Na presunutie spotrebiča s ► Použite vhodné nástroje a

4.5.1 Odoberanie pravých závesov dverí

Horný záves je odobratý.

1. Odoberte pravé dvierka pohybom nahor.

2. 1. Odskrutkujte tri skrutky.

3. Odoberte spodný záves.

4.5.2 Montáž pravých závesov dverí

1. Pri montáži postupujte v opačnom poradí krokov demontáže.
2. Vyrovnajte dvierka chladiaceho priestoru. Podrobnosti nájdete v Príručke pre používatel'a (AGA).

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.8 Výmena pásu s vybavením

Požiadavka:

4.8.1 Odobratie pásu s vybavením

▶ Nadvihnite pás s vybavením.

Pás s vybavením je odstránený.

4.8.2 Montáž pásu s vybavením

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

1. Úplne vytiahnite teleskopické kořajnice.
2. Umiestnite nádobu na teleskopické kořajnice a zatlačte do spotrebiča, aby zacvakla.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.11.2 Montáž nádoby cool-fresh

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.12 Výmena (malej) nádoby na zmrazené potraviny

Požiadavka:

4.12.2 Montáž (malej) nádoby na zmrazené potraviny

1. Úplne vytiahnite teleskopické kol'ajnice.
2. Umiestnite nádobu na teleskopické kol'ajnice a zatlačte do spotrebiča, aby zacvakla.

Oprava

4.13 Výmena (plochej) nádoby na zmrazené potraviny

Požiadavka:

1. Úplne vytiahnite zásuvku mraziacej priehradky (1).
2. Vytiahnite (plochú) nádobu na zmrazené potraviny (2).
3. Nadvihnite (plochú) nádobu na zmrazené potraviny (3).

(Plochá) nádoba na zmrazené potraviny je odobratá.

4.13.2 Montáž (plochej) nádoby na zmrazené potraviny

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Nikdy neodstraňujte deliacu stenu z nádoby na zmrazené po-

traviny

1. Úplne vytiahnite zásuvku mraziacej priehradky a odstráňte (plochů) nádobu na zmrazené potraviny (1).
2. Nadvihnite (vel'kú) nádobu na zmrazené potraviny (2).

4.14.2 Montáž (vel'kej) nádoby na zmrazené potraviny

1. Úplne vytiahnite teleskopické kořajnice.
2. Umiestnite nádobu na teleskopické kol'ajnice a zatlačte do spotrebiča, aby zacvakla.

Oprava

4.15 Výmena nádoby na l'adové kocky

Požiadavka:

4.15.1 Odobratie nádoby na l'adové kocky

1. Úplne vytiahnite zásuvku mraziacej priehradky.
2. 1. Čo najviac vytiahnite (plochú) nádobu na zmrazené potraviny (1).
3. Odoberte nádobu na l'adové kocky (2).

Nádoba na řadové kocky je odobratá.

4.15.2 Montáž nádoby na l'adové kocky

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

2021-09-30_9001640334 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 677 z 817

Požiadavka:

1. Odpojte indikátor elektrického pripojenia modulu.

1. Odpojte teplotný senzor 0 °C priehradky.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.

PREVIDNO

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.

PREVIDNO
