NAUDOJIMO INSTRUKCIJA KF96DPXEA SIEMENS

1. Atvienojiet 0 °C nodalijuma temperatūras sensoru.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

i Dél šio dokumento.... 479

1.1 Svarbi informacija....479
1.1.1 Paskirtis 479

1.2 Simbolių paaiškinimas 479

1.2.1 Pavojaus lygiai....479

1.2.2 Pavojaus simboliai 479

1.2.3 Ispėjimų struktūra....480

1.2.4 Bendrieji simboliai 480

Sauga....481

2.1 Bendrosios saugos instrukcijos....481

2.1.1 Visi buitiniai prietaisai 481

Irankiai ir pagalbinės priemonės.... 482

Remontas 483

4.1 Durelių tarpiklio keitimas 483

4.1.1 Dureliy tarpiklio išémimas.... 483

4.1.2 Dureliu tarpiklio jdėjimas.... 483

4.2 Durelių rankenos keitimas.... 486

4.2.1 Durelių rankenos nuėmimas 486

4.2.2 Durelių rankenos tvirtinimas.... 486

4.3 Stalčiaus rankenos keítimas 487

4.3.1 Stalčiaus rankenos nuémimas 487

4.3.2 Stalčiaus rankenos uždėjimas.... 487

4.4 Kairiujų durelių vyrių keitimas 488

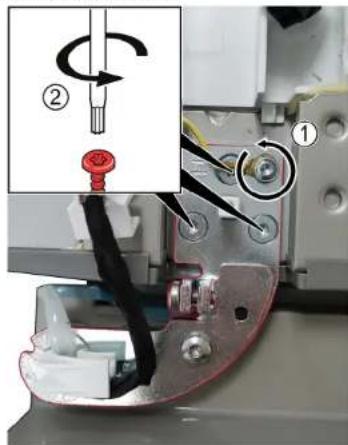

4.4.1 Kairiuju dureliu vyriu išmontavimas 489

4.4.2 Kairiujų durelių vyrių montavimas.... 490

4.5 Dešiniuju dureliu vyriu keitimas.... 491

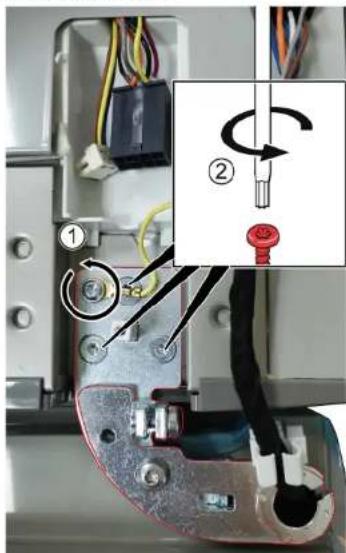

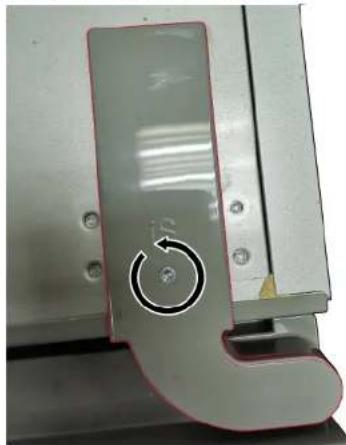

4.5.1 Dešiniuju dureliu vyriu išmontavimas.... 492

4.5.2 Dešiniuju dureliu vyriu montavimas 493

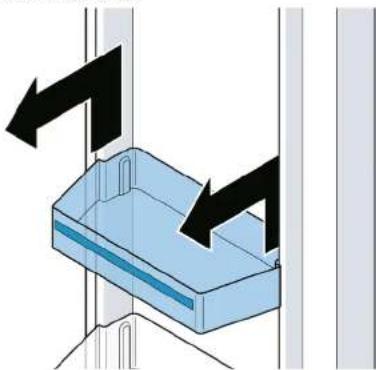

4.6 Durelių lentynos keitimas 494

4.6.1 Durelių lentynos išėmimas.... 494

4.6.2 Durelių lentynos įdėjimas.... 494

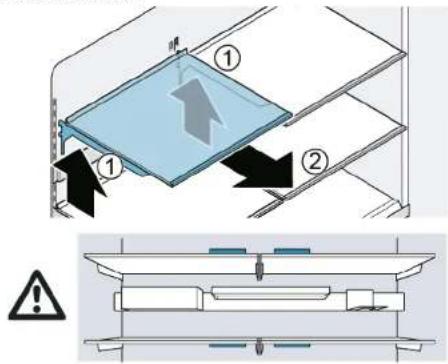

4.7 Lentynos keitimas.... 495

4.7.1 Lentynos nuémimas 495

4.7.2 Lentynos jdėjimas 495

4.8 Vidaus irangos laikiklio keitimas.... 496

4.8.1 Vidaus jrangos laikiklio išémimas.... 496

4.8.2 Vidaus jrangos laikiklio jdėjimas 496

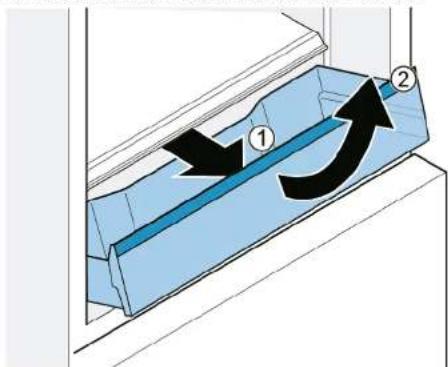

4.9 Ištraukiamos talpyklos keitimas.... 497

4.9.1 Ištraukiamos talpyklos išémimas 497

4.9.2 Ištraukiamos talpyklos jdėjimas 497

4.10 Ištisos lentynos keitimas.... 498

4.10.1 Ištisos lentynos išėmimas.... 498

4.10.2 Ištisos lentynos idėjimas 498

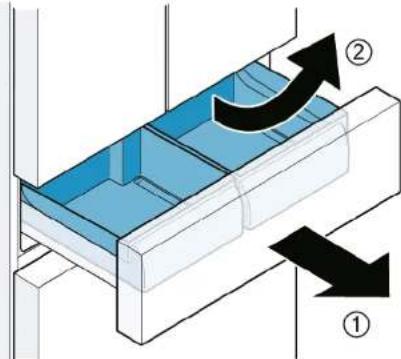

4.11 Atšaldytų šviežių produktų talpyklos keitimas.... 499

4.11.1 Atšaldytų šviežiu produktų talpyklos išėmimas.... 499

4.11.2 Atšaldytų šviežių produktų talpyklos įdėjimas 499

4.12 Šaldytų maisto produktų talpyklos (mažos) keitimas....500

4.12.1 Šaldytų maisto produktų talpyklos (mažos) išėmimas 500

4.12.2 Šaldytu maisto produktu talpyklos (mažos) jdėjimas 500

4.13 Šaldytų maisto produktų talpyklos (plokščios) keitimas.... 501

4.13.1 Šaldytų maisto produktų talpyklos (plokščios) išėmimas.... 501

4.13.2 Šaldytų maisto produktų talpyklos (plokščios) jdėjimas .... 501

4.14 Šaldytų maisto produktų talpyklos (didelės) keitimas 502

4.14.1 Šaldytų maisto produktų talpyklos (didelės) išėmimas.... 502

4.14.2 Šaldytų maisto produktų talpyklos (didelės) jdėjimas.... 502

4.15 Ledo kubelių talpyklos keitimas.... 503

4.15.1 Ledo kubelių talpyklos išėmimas 503

4.15.2 Ledo kubelių talpyklos jdėjimas 503

4.16 LED lempučių keitimas....504

4.16.1 Viršutinės šaldytuvo skyriaus LED lemputės išėmimas 504

4.16.2 Šoninės šaldytuvo skyriaus lemputės išėmimas 505

4.16.3 0 °C skyriaus lemputės išėmimas .... 506

4.16.4 Galinių sieninių lempučių išėmimas 507

4.16.5 LED lempučių įdėjimas 511

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspéjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Śiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
[Paleistį] Žymi klavišą arba ekrano mygtuką
[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta	so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgi!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!
■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
Šešiabriaunis jstatomasis atsuktu-vas [00340820]	2,5 mm
Plokščiasis atsuktu-vas	Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]
Atsuktuvas su jpjo-vomis	Mentė 10 mm x 1,6 mm x 200 mm
„Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės j klientų aptarnavimo tarnybą.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj i prietaisą, rekomenduojama jį ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. [spauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputį įspauskite į griovelį visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Durelių rankenos keitimas

Specialüs įrankiai.

Šešiabriaunis įstatomasis at- 2,5 mm [00340820] suktuvas

4.2.1 Durelių rankenos nuėmimas

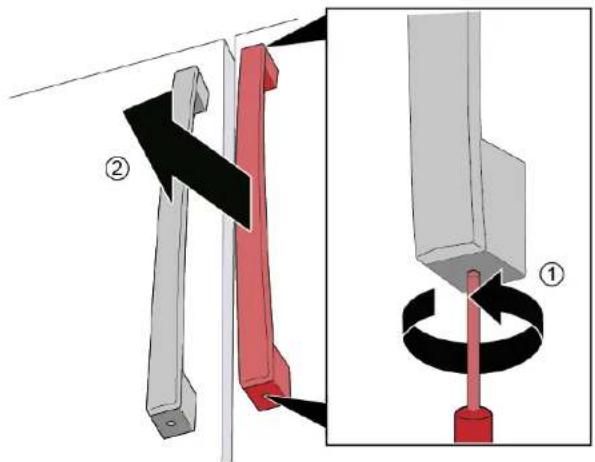

1. Išsukite du varžtus (1).
2. Nuimkite durelių rankeną (2).

1. Sukdami pagal laikrodžio rodyklę priveržkite jdėtus varžtus rankenos apačioje ir viršuje.

Durelių rankena nuimta.

Antrų durelių rankeną galima nuimti tokiu pačiu būdu.

4.2.2 Durelių rankenos tvirtinimas

1. Pritaikykite rankeną vertikaliai prie jau įstatytų varžtų. Skylutės rankenoje turi būti nukreiptos aukštyn ir žemyn.

2021-09-30_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 486 iš 817

Remontas

4.3 Stalčiaus rankenos keitimas

Specialüs įrankiai.

Šešiabriaunis įstatomasis at- 2,5 mm [00340820] suktuvas

4.3.1 Stalčiaus rankenos nuėmimas

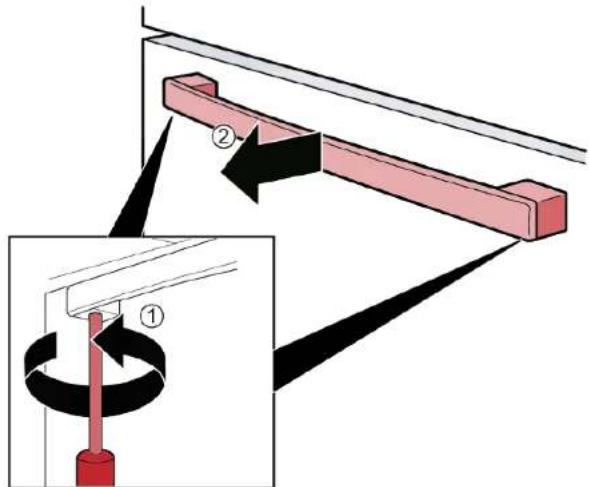

1. Išsukite du varžtus (1).
2. Nuimkite stalčiaus rankeną (2).

Stalčiaus rankena nuimta.

4.3.2 Stalčiaus rankenos uždéjimas

1. Horizontaliai istatykite rankeną ant jau jdėty varžtų. Rankenoje esančios skylutės turi būti nukreiptos žemyn.
2. Sukdami pagal laikrodžio rodyklę iš apačios priveržkite rankenoje esančius varžtus.

2021-09-30_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 487 iš 817

Remontas

4.4 Kairiujų durelių vyrių keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa i kitą vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dél elektros smūgio netinkamo remonto atveju

▶ Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

Remontas

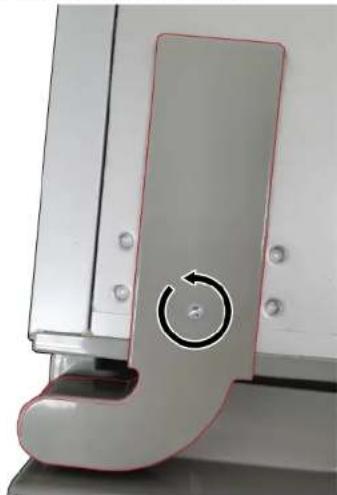

4.4.1 Kairiųjų durelių vyrių išmontavimas

1. 1. Išsukite varžta.

2. Nuimkite viršutinio vyrio uždangą.

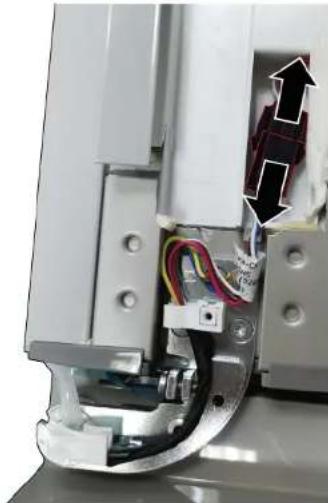

1. Atjunkite durelių elektros jungti.

1. 1. Atsukite jžeminimo jungties varžtą (1).

2. Išsukite tris varžtus (2).

3. Nuimkite viršutinį vyrį.

Viršutinis vyris nuimtas.

1. Keldami aukštyn nuimkite kairiąsias dureles.
2. 1. Išsukite tris varžtus.

3. Nuimkite apatinj vyrj.

Apatinis vyris nuimtas.

4.4.2 Kairiųjų durelių vyrių montavimas

1. Uždékite atvirkščia eilės tvarka.
2. Išlygiuokite šaldytuvo skyriaus dureles. Išsamesnės informacijos ieškokite naudojimo instrukcijoje (AGA).

Remontas

4.5 Dešiniujų durelių vyrių keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa i kitą vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dél elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

Remontas

4.5.1 Dešiniųjų durelių vyrių išmontavimas

1. 1. Išsukite varžta.

2. Nuimkite viršutinio vyrio uždangą.

1. Atjunkite durelių elektros jungti.

1. 1. Atsukite jžeminimo jungties varžtą (1).

2. Išsukite tris varžtus (2).

3. Nuimkite viršutinį vyrį.

Viršutinis vyris nuimtas.

1. Keldami aukštyn nuimkite dešiniąsias dureles.

2. 1. Išsukite tris varžtus.

3. Nuimkite apatinj vyrj.

Apatinis vyris nuimtas.

4.5.2 Dešiniuju dureliu vyriu montavimas

1. Uždėkite atvirkščia eilės tvarka.
2. Išlygiuokite šaldytuvo skyriaus dureles. Išsamesnés informacijos ieškokite naudojimo instrukcijoje (AGA).

Remontas

4.6 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.6.1 Durelių lentynos išėmimas

▶ Iškelkite durelių lentyną.

Durelių lentyna išimta.

4.6.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

Durelės turi būti atidarytos.

4.7.1 Lentynos nuémimas

1. Iškelkite lentyną (1).
2. Išimkite lentyną (2).

4.7.2 Lentynos jdėjimas

	Neuždenkite ventiliacijos angų.
	Lentyną dėkite atsargiai, kad nesubraižytumėte prietaiso.
	Įsitikinkite, kad kabliukai būtų iki galo įstatyti ir lentyna būtų horizontali.

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.8 Vidaus jrangos laikiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Vidaus įrangos laikiklio išėmimas

▶ Iškelkite vidaus įrangos laikiklj.

Vidaus jrangos laikiklis išimtas.

4.8.2 Vidaus jrangos laikiklio jdėjimas

	Įsitikinkite, kad kabliukai būtų iki galo įstatyti ir vidaus įrangos laikiklis būtų horizontalus.
	Vidaus įrangos laikiklį įstatykite atsargiai, stengdamiesi nesubraižyti prietaiso.
	Įsitikinkite, kad kabliukai būtų iki galo įstatyti ir vidaus įrangos laikiklis būtų horizontalus.

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.9 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Ištraukiamos talpyklos išémimas

1. Ištraukite talpyklą iki pat galo (1).
2. Pakelkite ištraukiamos talpyklos priekį ir ją išimkite (2).

Ištraukiama talpykla išimta.

4.9.2 Ištraukiamos talpyklos jdėjimas

1. Ištraukite teleskopinius bėgelius iki pat galo.
2. Uždėkite talpyklą ant teleskopinių bėgelių ir stumkite į prietaisą, kol ji užsifiksuos.

Remontas

4.10 Ištisos lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Ištisos lentynos išėmimas

1. Atidarykite talpykla.

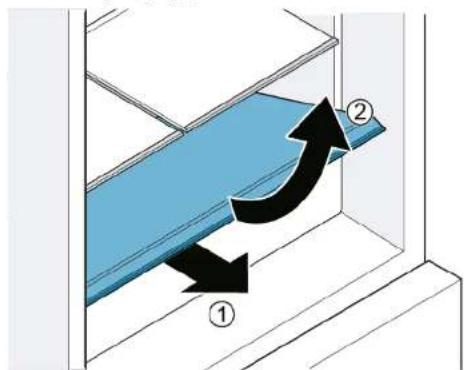

2. 1. Pakelkite ištisos lentynos priekį (1).
3. Išimkite ištisą lentyną (2).

Ištisa lentyna išimta.

4.10.2 Ištisos lentynos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.11 Atšaldytų šviežių produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Atšaldytų šviežių produktų talpyklos išėmimas

1. Ištraukite stalčių iki pat galo (1).
2. Pakelkite talpyklos priekį (2).

Atšaldytų šviežių produktų talpykla išimta.

4.11.2 Atšaldytų šviežių produktų talpyklos įdėjimas

Jdedant talpyklos ir stalčiaus kreipiamieji bėgeliai turi atitikti kartu.

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.12 Šaldytų maisto produktų talpyklos (mažos) keitimas

Reikalavimas.

Durelės turi būti atidarytos.

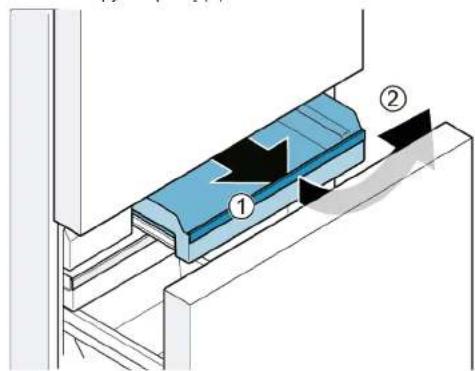

4.12.1 Šaldytų maisto produktų talpyklos (mažos) išėmimas

1. Ištraukite šaldiklio skyriaus stalčių iki pat galo.
2. 1. Ištraukite talpykla iki pat galo (1).

3. Pakelkite talpyklos priekį (2).

Šaldytų maisto produktų talpykla (maža) išimta.

4.12.2 Šaldytų maisto produktų talpyklos (mažos) įdéjimas

1. Ištraukite teleskopinius bėgelius iki pat galo.
2. Istatykite talpyklą i teleskopinius bėgelius ir stumkite i prietaisą, kol ji užsifiksuos.

Remontas

4.13 Šaldytų maisto produktų talpyklos (plokščios) keitimas

Reikalavimas.

Durelės turi būti atidarytos.

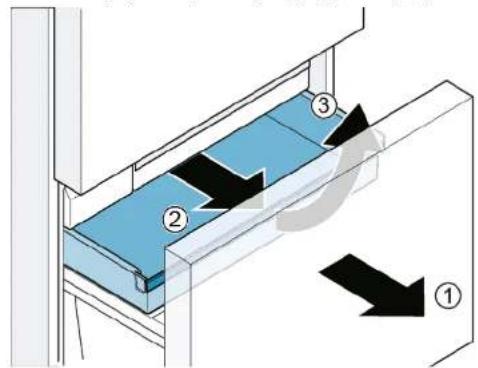

4.13.1 Šaldytų maisto produktų talpyklos (plokščios) išėmimas

1. Ištraukite šaldiklio skyriaus stalčių iki pat galo (1).
2. Ištraukite šaldytų maisto produktų talpykla (plokščia) (2).
3. Iškelkite šaldytų maisto produktų talpyklą (plokščią) (3).

→ Šaldytų maisto produktų talpykla (plokščia) išimta.

4.13.2 Šaldytų maisto produktų talpyklos (plokščios) įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.14 Šaldytų maisto produktų talpyklos (didelės) keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.14.1 Šaldytų maisto produktų talpyklos (didelės) išėmimas

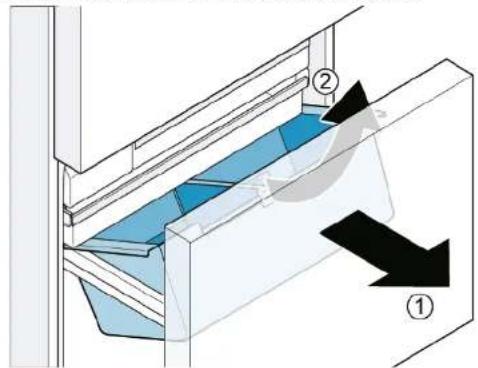

DÈMESIO!

IRANGOS PAŽEIDIMAS!

Jokiu būdu neišmikite iš šaldytų maisto produktų talpyklos skiriamosios sienelės.

1. Iki galo ištraukite šaldiklio skyriaus stalčių ir išimkite šaldytų maisto produktų talpyklą (plokščią) (1).
2. Iškelkite šaldytų maisto produktų talpyklą (didele) (2).

Šaldytų maisto produktų talpykla (didelė) išimta.

4.14.2 Šaldytų maisto produktų talpyklos (didelės) įdėjimas

1. Ištraukite teleskopinius bėgelius iki pat galo.
2. Istatykite talpyklą i teleskopinius bėgelius ir stumkite i prietaisą, kol ji užsifiksuos.

Remontas

4.15 Ledo kubelių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.15.1 Ledo kubelių talpyklos išėmimas

1. Ištraukite šaldiklio skyriaus stalčių iki pat galo.
2. 1. Ištraukite šaldytų maisto produktų talpyklą (plokščią) tiek kiek galima (1).
3. Išimkite ledo kubelių talpyklą (2).

Ledo kubelių talpykla išimta.

4.15.2 Ledo kubelių talpyklos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.16 LED lempučių keitimas

Specialüs įrankiai.

Plokščiasis atsuktuvas Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]
„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]
Atsuktuvas su jpjovomis Mentė 10 mm x 1,6 mm x 200 mm

Jūsų prietaise įrengtas techninės priežiūros nereikalaujantis LED apšvietimas. Šias lemputes gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smügio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

Aštrios briaunos!

Galima jsipjauti

▶ Mūvěkite apsaugines pirštīnes.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
√ Viršutiniai vidiniai tvirtinimo elementai nuimti.

4.16.1 Viršutinės šaldytuvo skyriaus LED lemputės išėmimas

1. Pirštais aplink LED lemputės kraštą padarykite plyšį.

1. Istatykite i plyši plokščiaji atsuktuvą ir traukdami žemyn išimkite viršutinę LED lemputę.

1. Atjunkite LED lemputės gnybta.

Viršutinė šaldytuvo skyriaus LED lemputė išimta.

4.16.2 Šoninės šaldytuvo skyriaus lemputės išėmimas

1. Naudodamiesi plokščiuoju atsuktuvu nuimkite viršutinį šoninės lemputės laikiklj.

1. Naudodamiesi plokščiuoju atsuktuvu padarykite plyšj viename lemputės uždangos šone ir kita ranka nuimkite uždangą.

1. Tokiu pačiu būdu nuimkite LED juostelę.

1. Išimkite LED juostele iš lizdo.

301866441 218

Soninė šaldytuvo skyriaus lemputė išimta.

4.16.3 0 °C skyriaus lemputės išėmimas

1. Istatykite plokščiajj atsuktuvą i plyšj tarp lemputės uždangos ir durelių, kad juos at-skirtumėte, ir taip nuimkite lemputės uždangą.

1. Atjunkite lemputės gnybta.

1. 1. Atpalaiduokite kabliuka (1).
2. Išimkite lemputę (2).

0 °C skyriaus lemputė išimta.

4.16.4 Galinių sieninių lempučių išėmimas

Dél techninės konstrukcijos galinių sieninių lempučių negalima keisti atskirai. Lemputės yra įtrauktos į galinių sieninių atsarginių dalių komplekta.

Reikalavimas.

Durelés atidarytos.

√ Vidiniai šaldytuvo skyriaus elementai yra išimti.

0 °C skyriaus vidaus elementai yra išimti.

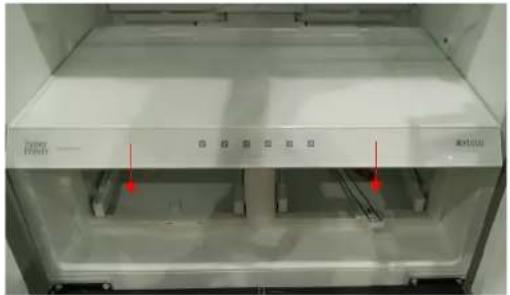

1. 1. Viena ranka laikykite drègmès reguliavimo dangtelio užpakalinę dalj (1).
2. Atlaisvinkite dangtelj su kita ranka (2).

1. Taip pat išimkite antrą dangtelj.

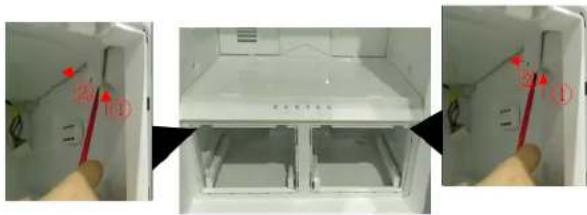

2. 1. Atlaisvinkite du gnybtus (1).
3. Ištraukite gnybtus (2).

1. Ištraukite centrinę pertvarą.


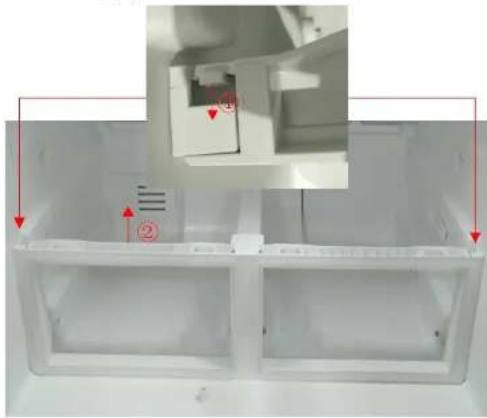

1. 1. Atlaisvinkite du gnybtus (1).

2. Išimkite rėma (2).


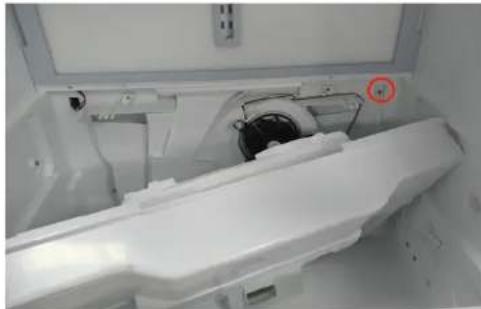

1. 1. Išsukite du varžtus (1).

2. Ištraukite vidurinę plokšte (2).

1. Traukite 0 °C skyriaus garintuvo dangtelj išorę.

1. Atjungtas 0 °Cskyriaus temperatūros jutiklis.

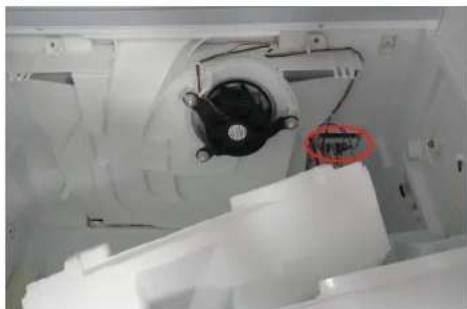

1. Atjunkite elektros jungtis nuo0 °C skyriaus garintuvo priekinio dangtelio elementų grupės.

0 °C skyriaus garintuvo priekinio dangčio elementų grupė yra išimta.

Remontas

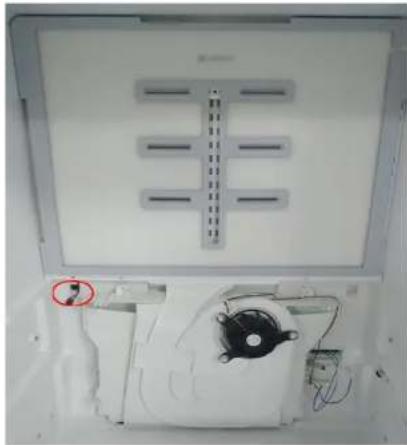

1. Atjunkite galinių sieninių lempučių elektros jungtį. 13. 1. Išsukite du varžtus (1).

1. Ištraukite galinės sienėlės elementų grupę (2).

1. Nuplėškite juostą ir atskirkite putplasčio kanalą nuo 0 °C skyriaus garintuvo priekinio dangtelio.

Priekinė sienelė su integruotomis lemputėmis yra išimta.

4.16.5 LED lempučių įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.
