Съвети за ремонт - Fridge-freezer

i Относно този документ.... 3

1.1 Важна информация....3

1.1.1 Цел....3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди....5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на дръжката на вратата.... 10

4.2.1 Сваляне на дръжката на вратата 10

4.2.2 Монтиране на дръжката на вратата 10

4.3 Смяна на дръжката на чекмеджето.... 11

4.3.1 Отстраняване на дръжката на чекмеджето 11

4.3.2 Монтиране на дръжката на чекмеджето.... 11

4.4 Смяна на пантите на лявата врата 12

4.4.1 Отстраняване на пантите на лявата врата.... 13

4.4.2 Монтиране на пантите на лявата врата.... 14

4.5 Смяна на пантите на дясната врата 15

4.5.1 Отстраняване на пантите на дясната врата 16

4.5.2 Монтиране на пантите на дясната врата.... 17

4.6 Смяна на стелажа на вратата.... 18

4.6.1 Отстраняване на стелажа на вратата 18

4.6.2 Монтиране на стелажа на вратата 18

4.7 Смяна на рафта.... 19

4.7.1 Отстраняване на рафта 19

4.7.2 Монтиране на рафта 19

4.8 Смяна на шината за оборудване....20

4.8.1 Отстраняване на шината за оборудване 20

4.8.2 Монтиране на шината за оборудване 20

4.9 Смяна на издърпващия се контейнер.... 21

4.9.1 Отстраняване на издърпващия се контейнер 21

4.9.2 Монтиране на издърпващия се контейнер.... 21

4.10 Смяна на фиксиран рафт 22

4.10.1 Отстраняване на фиксиран рафт.... 22

4.10.2 Монтиране на фиксирания рафт.... 22

4.11 Смяна на контейнера за прясно охладени продукти 23

4.11.1 Отстраняване на контейнера за прясно охладени продукти ..... 23

4.11.2 Монтиране на контейнера за прясно охладени продукти.... 23

4.12 Смяна на контейнера за замразени хранителни продукти (малък) 24

4.12.1 Отстраняване на контейнера за замразени хранителни продукти (малък) 24

4.12.2 Монтиране на контейнера за замразени хранителни продукти (малък).... 24

4.13 Смяна на контейнера за замразени хранителни продукти (плосък) ..... 25

4.13.1 Отстраняване на контейнера за замразени хранителни продукти (плосък) 25

4.13.2 Монтиране на контейнера за замразени хранителни продукти (плосък) 25

4.14 Смяна на контейнера за замразени хранителни продукти (голям) ..... 26

4.14.1 Отстраняване на контейнера за замразени хранителни продукти (голям)....26

4.14.2 Монтиране на контейнера за замразени хранителни продукти (голям) 26

4.15 Смяна на контейнера за кубчета лед 27

4.15.1 Изваждане на контейнера за кубчета лед..... 27

4.15.2 Монтиране на контейнера за кубчета лед..... 27

4.16 Смяна на LED лампите.... 28

4.16.1 Отстранете горната LED лампа на отделението на хладилника..... 28

4.16.2 Отстраняване на страничната лампа на отделението на хладилника.... 29

4.16.3 Отстраняване на лампата на отделението за 0 °C ...... 30

4.16.4 Отстраняване на лампите от задната стена 31

4.16.5 Монтиране на LED лампите.... 35

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[1278]		Идентифициране на прост съвет (само текст)
		Идентифициране на връзка към видео урок
		Идентифициране на необходимите ин-струменти
[088H]		Идентифициране на необходимите предварителни условия
		Идентифициране на условие (ако ..., тогава ...)
		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Ако жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на дръжката на вратата

Специални инструменти:

Шестоъгълен гаечен ключ 2,5 mm [00340820]

4.2.1 Сваляне на дръжката на вратата

1. Развийте двата винта (1).
2. Свалете дръжката на вратата (2).

1. Затегнете предварително сглобените винтове по посока на часовниковата стрелка отгоре и отдолу.

Дръжката на вратата е свалена.

Дръжката на втората врата може да бъде свалена по същия начин.

4.2.2 Монтиране на дръжката на вратата

1. Поставете дръжката вертикално върху предварително сглобените болтове. Отворите в дръжката трябва да са насочени надолу.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Страница 10 от 817

Ремонт

4.3 Смяна на дръжката на чекмеджето

Специални инструменти:

Шестоъгълен гаечен ключ 2,5 mm [00340820]

4.3.1 Отстраняване на дръжката на чекмеджето

1. Развийте двата винта (1).
2. Отстранена дръжка на чекмеджето (2).

Дръжката на чекмеджето е отстранена.

4.3.2 Монтиране на дръжката на чекмеджето

1. Вкарайте дръжката хоризонтално в предварително сглобените болтове. Отворите в дружката трябва да са обърнати надолу.
2. Затегнете предварително сглобените винтове по посока на часовниковата стрелка отдолу.

Ремонт

4.4 Смяна на пантите на лявата врата

Специални инструменти:

Накрайник Torx TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ

Тежки, обемисти уреди!

Травми на пърба и мускулите

• Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти.
• За преместването на уреда са необходими двама души.
• Използвайте само подходящи инструменти и оборудване.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

▶ Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

Ремонт

4.4.1 Отстраняване на пантите на лявата врата

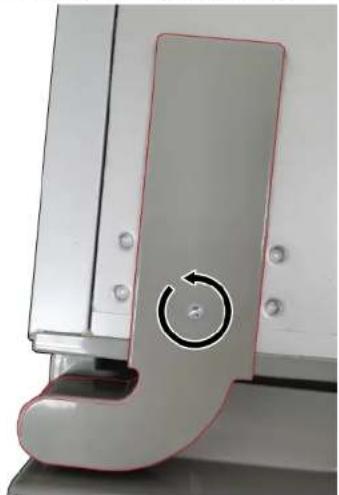

1. 1. Развийте винта.

2. Отстранете капачето на горната панта.

1. Изключете електрическата връзка на вратата.

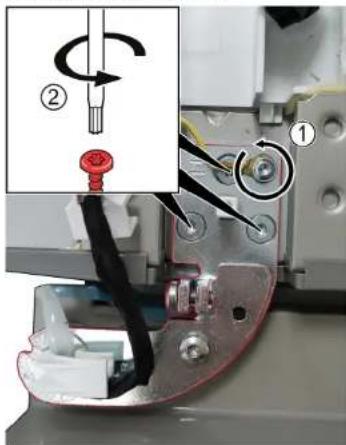

1. 1. Развийте винта за заземяващата връзка (1).

2. Развийте трите винта (2).

3. Отстранете горната панта.

Горната панта е отстранена.

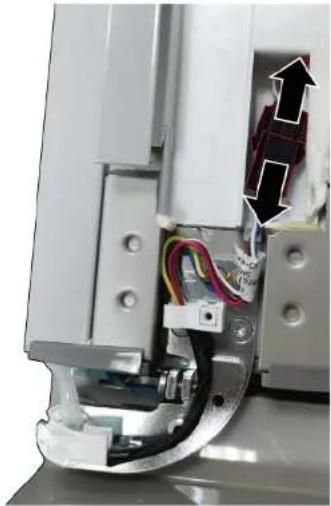

1. Отстранете лявата врата като я преместите нагоре.
2. 1. Развийте трите винта.

3. Отстранете долната панта.

Долната панта е отстранена.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Страница 14 от 817

4.4.2 Монтиране на пантите на лявата врата

1. Монтирайте в обратен ред.
2. Подравнете вратите на отделението на хладилника. За подробна информация вижте Ръководство за потребителя (AGA).

Ремонт

4.5 Смяна на пантите на дясната врата

Специални инструменти:

Накрайник Torx TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ

Тежки, обемисти уреди!

Травми на пърба и мускулите

• Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти.
• За преместването на уреда са необходими двама души.
• Използвайте само подходящи инструменти и оборудване.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

▶ Електрическите части трябва да се ремонтират от квалифицирани електротехници.
▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

Ремонт

4.5.1 Отстраняване на пантите на дясната врата

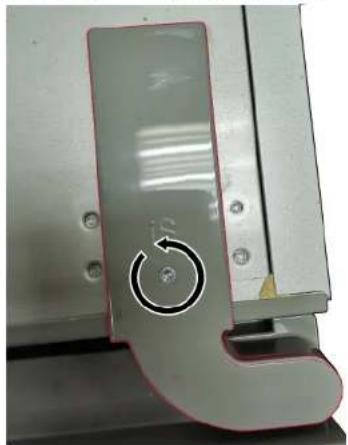

1. 1. Развийте винта.

2. Отстранете капачето на горната панта.

1. Изключете електрическата връзка на вратата.

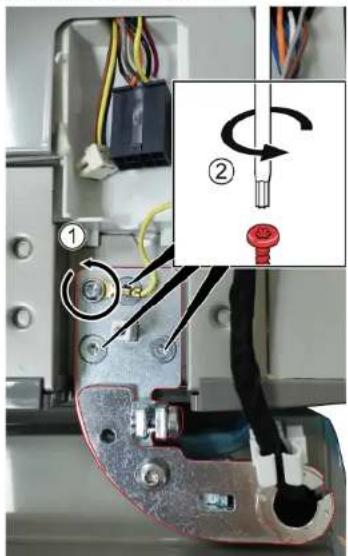

1. 1. Развийте винта за заземяващата връзка (1).

2. Развийте трите винта (2).

3. Отстранете горната панта.

Горната панта е отстранена.

1. Отстранете дясната врата като я преместите нагоре.

2. 1. Развийте трите винта.

3. Отстранете долната панта.

Долната панта е отстранена.

4.5.2 Монтиране на пантите на дясната врата

1. Монтирайте в обратен ред.
2. Подравнете вратите на отделението на хладилника. За подробна информация вижте Ръководство за потребителя (AGA).

Ремонт

4.6 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

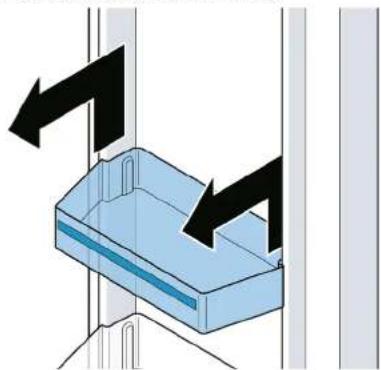

4.6.1 Отстраняване на стелажа на вратата

▶ Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е отстранен.

4.6.2 Монтиране на стелажа на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта

Изискване:

Вратата е отворена.

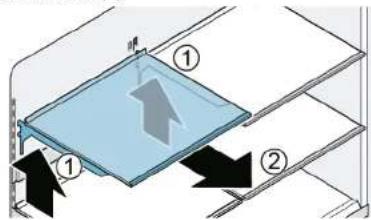

4.7.1 Отстраняване на рафта

1. Повдигнете рафта нагоре (1).

2. Отстранете рафта (2).

4.7.2 Монтиране на рафта

	Не покривайте вентилационните отвори.
	Поставете внимателно рафта, за да избегнете надраскване на уреда.
	Уверете се, че куките са влезли докрай и рафтът е хоризонтален.

4.8 Смяна на шината за оборудване

Изискване:

Вратата е отворена.

4.8.1 Отстраняване на шината за оборудване

▶ Повдигнете шината за оборудване.

Шината за оборудване е отстранена.

4.8.2 Монтиране на шината за оборудване

	Проверете дали куките са влезли докрай и шината за оборудване ехоризонтална.
	Поставете внимателно шината за оборудване, за да избегнете над-раскване на уреда.
	Проверете дали куките са влезли докрай и шината за оборудване ехоризонтална.

4.9 Смяна на издърпващия се контейнер

Изискване:

Вратата е отворена.

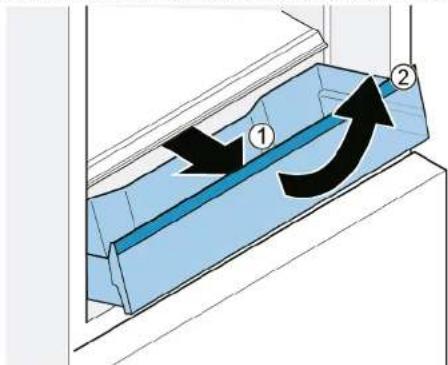

4.9.1 Отстраняване на издърпващия се контейнер

1. Издърпайте навън контейнера докрай (1).
2. Повдигнете издърпващия се контейнер отпред и го отстранете (2).

Издърпващият се контейнер е отстранен.

4.9.2 Монтиране на издърпващия се контейнер

1. Издърпайте телескопичните релси докрай.
2. Поставете контейнера на телескопичните релси и го пъхнете в уреда, докато се зацепи.

Ремонт

4.10 Смяна на фиксиран рафт

Изискване:

Вратата е отворена.

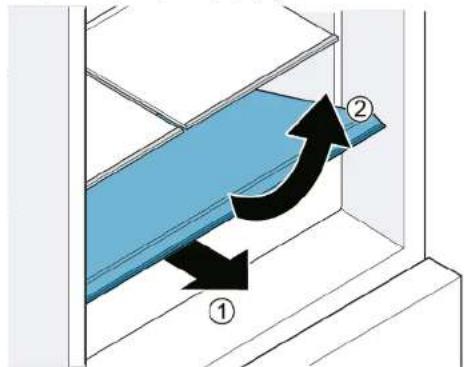

4.10.1 Отстраняване на фиксиран рафт

1. Отворете кутията.
2. 1. Повдигнете фиксирания рафт в предната част (1).
3. Отстранете фиксирания рафт (2).

Фиксираният рафт е отстранен.

4.10.2 Монтиране на фиксирания рафт

4.11 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

4.11.1 Отстраняване на контейнера за прясно охладени продукти

1. Издърпайте чекмеджето навън докрай (1).
2. Повдигнете контейнера отпред (2).

Контейнерът за прясно охладени продукти е отстранен.

4.11.2 Монтиране на контейнера за прясно охладени продукти

По време на поставяне водачът на релсата и чекмеджето трябва да са зацепени заедно.

▶ Монтирайте в обратен ред.

Ремонт

4.12 Смяна на контейнера за замразени хранителни продукти (малък)

Изискване:

Вратата е отворена.

4.12.1 Отстраняване на контейнера за замразени хранителни продукти (малък)

1. Издърпайте чекмеджето в отделението на фризера докрай навън.
2. 1. Издърпайте навън контейнера докрай (1).
3. Повдигнете контейнера отпред (2).

Контейнерът за замразени хранителни продукти (малък) е отстранен.

4.12.2 Монтиране на контейнера за замразени хранителни продукти (малък)

1. Издърпайте телескопичните релси докрай.
2. Поставете кутията на телескопичните релси и я пъхнете в уреда, докато се зацепи.

Ремонт

4.13 Смяна на контейнера за замразени хранителни продукти (плосък)

Изискване:

Вратата е отворена.

4.13.1 Отстраняване на контейнера за замразени хранителни продукти (плосък)

1. Издърпайте чекмеджето в отделението на фризера докрай навън (1).
2. Издърпайте контейнера за замразени хранителни продукти (плосък) докрай навън (2).
3. Повдигнете контейнера за замразени хранителни продукти (плосък) (3).

Контейнерът за замразени хранителни продукти (плосък) е отстранен.

4.13.2 Монтиране на контейнера за замразени хранителни продукти (плосък)

4.14 Смяна на контейнера за замразени хранителни продукти (голям)

Изискване:

Вратата е отворена.

4.14.1 Отстраняване на контейнера за замразени хранителни продукти (голям)

ВНИМАНИЕ!

- Никога не отстранявайте разделителната стена от контейнера за замразени хранителни продукти.

1. Издърпайте чекмеджето в отделението на фризера докрай навън и отстранете контейнера за замразени хранителни продукти (плосък) (1).
2. Повдигнете контейнера за замразени хранителни продукти (голям) (2).

Контейнерът за замразени хранителни продукти (голям) е отстранен.

4.14.2 Монтиране на контейнера за замразени хранителни продукти (голям)

1. Издърпайте телескопичните релси докрай.

2. Поставете кутията на телескопичните релси и я пъхнете в уреда, докато се зацепи.

Ремонт

4.15 Смяна на контейнера за кубчета лед

Изискване:

Вратата е отворена.

4.15.1 Изваждане на контейнера за кубчета лед

1. Издърпайте чекмеджето в отделението на фризера докрай навън.
2. 1. Издърпайте контейнера за замразени хранителни продукти (плосък) докрай (1).
3. Отстранете контейнера за кубчета лед (2).

- Контейнерът за кубчета лед е отстранен.

4.15.2 Монтиране на контейнера за кубчета лед

▶ Монтирайте в обратен ред.

Ремонт

4.16 Смяна на LED лампите

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка. Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар ▶ Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване ► Носете предпазни ръкавици.

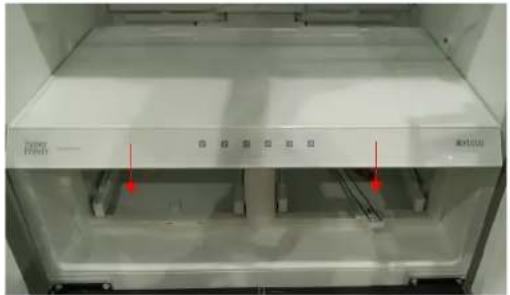

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
√ Горните вътрешни фитинги се отстраняват.

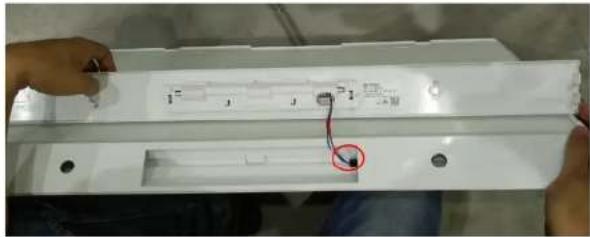

4.16.1 Отстранете горната LED лампа на отделението на хладилника

1. Създайте междуна с пръста си около ръба на LED лампата.

1. Вкарайте плоска отвертка в междината и отстранете горната LED лампа в показаната посока.

1. Изключете клемата на LED лампата.

- Горната LED лампа на отделението на хладилника е отстранена.

4.16.2 Отстраняване на страничната лампа на отделението на хладилника

1. Използвайте плоска отвертка за отстраняване на горния задържащ механизъм на страничната лампа.

1. Използвайте плоска отвертка за създаване на междина отстрани на капака на лампата и с другата ръка отстранете капака.

1. Отстранете LED лентата по същия начин.

1. Отстранете LED лентата от гнездото.

120 300106644 218

Страничната лампа на отделението на хладилника е отстранено.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Страница 30 от 817

4.16.3 Отстраняване на лампата на отделението за 0 °C

1. Отстранете капака на лампата като вкарате плоска отвертка в междината между капака на лампата и вратата и ги разделете.

1. Изключете клемата на лампата.

1. 1. Освободете куката (1).
2. Отстранете лампата


Лампата на отделението за 0 °C е отстранена.

4.16.4 Отстраняване на лампите от задната стена

Поради техническата конструкция лампите на задната стена не могат да се сменят поотделно. Лампите са включени в комплекта с резервни части за задната стена.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Страница 31 от 817

Изискване:

Вратата е отворена.
Вътрешните фитинги на отделението на хладилника са отстранени.
Вътрешните фитинги на отделението за 0 °C са отстранени.

1. 1. Задръжте с една ръка капака задната част на капака за регулиране на влажността (1).

2. Освободете капака с другата си ръка (2).

1. Отстранете втория капак по същия начин.
2. 1. Освободете двете щипки (1).
3. Издърпайте щипките (2).

1. Издърпайте централната преграда.

1. Разкачете електрическата връзка на модула на дисплея.

2.Извадете средната плоскост (2).

1. Издърпайте капака на изпарителя на отделението за 0 °C навън.

При освобождаване на капака ще се чуе щракване.

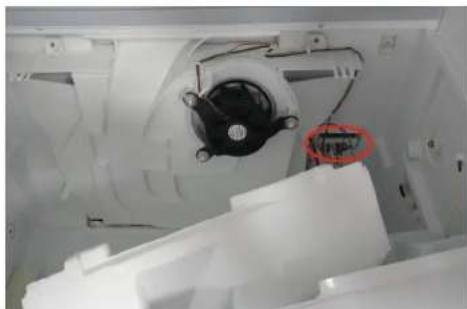

1. Разкачете сензора за температура на отделението за 0 °C.

1. Разкачете електрическите връзки от групата на предния капак на изпарителя на отделението за 0 °C.

Групата на предния капак на изпарителя на отделението за 0 °C е отстранена.

Ремонт

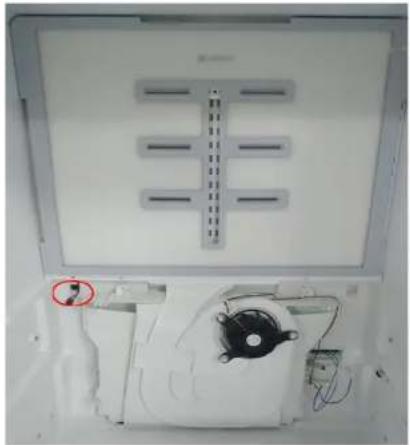

1. Разкачете електрическата връзка на лампите на задната стена. 13. 1. Развийте двата винта (1).

2.Издърпайте навън групата на задната стена (2).

1. Скъсайте лепенката и отделете пенообразния канал от предния капак на изпарителя на отделението за 0 °C.

Задната стена с интегрираните лампи е отстранена.

4.16.5 Монтиране на LED лампите
