KORISNIČKI PRIRUČNIK KF96DPXEA SIEMENS

Savjeti za popravak - Kombinacija hladnjak/zamrzivač

i O ovom dokumentu.... 37

1.1 Važne informacije 37

1.1.1 Svrha 37

1.2 Objasnjenje oznaka 37

1.2.1 Stupnjevi opasnosti.... 37

1.2.2 Oznake opasnosti 37

1.2.3 Struktura upozorenja.... 38

4.2 Zamjena ručke za vrata.... 44

4.4.1 Skidanje lijevih zglobova vrata 4

4.4.2 Postavljanje lijevih zglobova vrata.... 48

4.5 Zamjena desnih zglobova vrata.... 49

4.5.1 Skidanje desnih zglobova vrata.... 50

4.5.2 Postavljanje desnih zglobova vrata 5

4.6 Zamjena posude za vrata....52

4.6.1 Uklanjanje posude za vrata....52

4.6.2 Postavljanje posude za vrata 57

4.7 Zamjena police....53

4.7.1 Skidanje police 53

4.7.2 Postavljanje police 53

4.8 Zamjena šipke za opremu 54

4.11.1 Skidanje spremnika za održavanje svježine 57

4.11.2 Postavljanje spremnika za održavanje svježine 57

4.12 Zamjena spremnika za zamrznute namirnice (mali)....58

4.12.1 Skidanje spremnika za zamrznute namirnice (mali) 58

4.12.2 Postavljanje spremnika za zamrznute namirnice (mali) 58

4.13 Zamjena spremnika za zamrznute namirnice (ravni)....59

4.13.1 Skidanje spremnika za zamrznute namirnice (ravni) 59

4.13.2 Postavljanje spremnika za zamrznute namirnice (ravni) 5

4.14 Zamjena spremnika za zamrznute namirnice (veliki) 60

4.14.1 Skidanje spremnika za zamrznute namirnice (veliki) 60

4.14.2 Postavljanje spremnika za zamrznute namirnice (veliki)....60

4.15 Zamjena spremnika za kockice leda....61

4.15.1 Skidanje spremnika za kockice leda 61

4.16.1 Skidanje gornje LED svjetiljke odjeljka hladnjaka.... 62

4.16.2 Skidanje bočne LED svjetiljke odjeljka hladnjaka 63

4.16.3 Skidanje svjetiljke odjeljka 0 °C 64

4.16.4 Uklanjanje svjetiljki na stražnjoj stijenci 65

Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravljanja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.). One sadrže informacije o zamjeni određenih rezervnih dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja, obratite se našoj službi za korisnike. Mi snosimo odgovornost za oštećenja samo u slučaju pridržavanja uputa za popravak.

1.2 Objasnjenje oznaka

1.2.1 Stupnjevi opasnosti

Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na ozbiljnost opasnosti.

Stupanj upozorenja Značenje
⚠ OPASNOST	Nepridržavanje poruke upozorenja rezultirat će smrtnim ili teškim ozljedama.
⚠ UPOZORENJE	Nepridržavanje poruke upozorenja može rezultirati smrtnim ili teškim ozljedama.
⚠ OPREZ	Nepridržavanje poruke upozorenja može rezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja može rezultirati oštećenjem imovine.

Tablica 1: Stupnjevi opasnosti

1.2.2 Oznake opasnosti

Oznake opasnosti simbolička su reprezentacija s oznakom vrste opasnosti. U ovom dokumentu koriste se sljedeće oznake opasnosti:

Sljedeći primjer pokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbjegavanje opasnosti.

1.2.4 Opće oznake

U ovom dokumentu koriste se sljedeće opće oznake:

2.1 Opće sigurnosne upute

2.1.1 Svi kućanski uređaji

Opasnost od strujnog udara zbog dijelova koji provode struju!

• Pogreške izazvane popravcima električnih sastavnih dijelova mogu dovesti do strujnog udara!
• Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova.
  Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od ozljeda zbog oštrih rubova!

■ Nosite zaštitne rukavice.

Opasnost od prignječenja tijekom izvođenja radova na popravcima, održavanju, rješavanju problema i servisiranju teških i pokretnih sastavnih dijelova

■ Nosite zaštitnu obuću.
■ Osigurajte teške sastavne dijelove od pada.
■ Nemojte umetati dijelove tijela u pokretne sastavne dijelove.

Opasnost od oštećenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!

1. Otpustite brtvu vrata iz utora u desnom i lijevom kutu.

1. Izvucite brtvu vrata iz utora.

1. Provjerite ima li oštećenja na utoru za brtvu.

Blago odstupanje brtve vrata normalno je i ne utječe na funkciju. Preporučuje se izravnati brtvu vrata prije umetanja u uređaj.

Zagrijte brtvu vrata sušilom za kosu ili vrućom vodom i ručno je oblikujte.

1. Gurnite kutove brtve na vrh i dno utora.

1. Utisnite cijelu brtvu korak po korak u utor.

4.2 Zamjena ručke za vrata

Specijalni alati:

Šesterokutni utični ključ 2,5 mm [00340820]

1. Pritegnite unaprijed postavljene vijke u ručki u smjeru kazaljke na satu od gornje i donje strane.

Ručka za vrata je skinuta.

Druga ručka za vrata može se skinuti na isti način.

4.2.2 Postavljanje ručke za vrata

1. Postavite ručicu okomito na unaprijed postavljene vijke. Otvori na ručki moraju biti usmjereni prema gore i dolje.

2021-09-30_9001640334 Autorska prava BSH Hausgeräte GmbH Stranica 44 od 817

Popravak

4.3 Zamjena ručice ladice

Specijalni alati:

Šesterokutni utični ključ 2,5 mm [00340820]

4.3.1 Skidanje ručice ladice

1. Odvijte dva vijka (1).
2. Skinite ručicu ladice (2).

1. Vodoravno postavite ručicu na unaprijed sastavljene vijke. Otvori na ručici moraju biti usmjereni prema dolje.
2. Pritegnite unaprijed postavljene vijke u ručici u smjeru kazaljke na satu od donje strane.

Popravak

4.4 Zamjena lijevizh zglobova vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Teški, veliki uređaji!

- Osigurajte sastavne dijelove od pada.

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Oštećenje drugih dijelova uređaja ili objekta klijenta, npr. poda.

- Osigurajte sastavne dijelove od pada.

OPASNOST Opasnost od strujnog udara zbe U slučaju nepravilnog popravka m nog udara ► Električne dijelove mora po ► Nakon popravka provedite nacionalnim propisima.

OPASNOST Opasnost od strujnog udara zbo Smrt od strujnog udara ► Isključite uređaj iz električn izvođenja popravaka.

Zahtjev:

4.4.1 Skidanje lijevih zglobova vrata

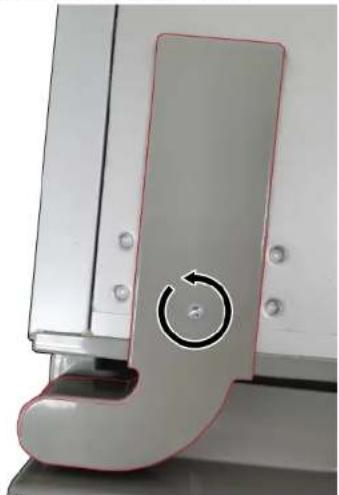

1. 1. Odvijte vijak.

2. Skinite poklopac gornjeg zgloba.

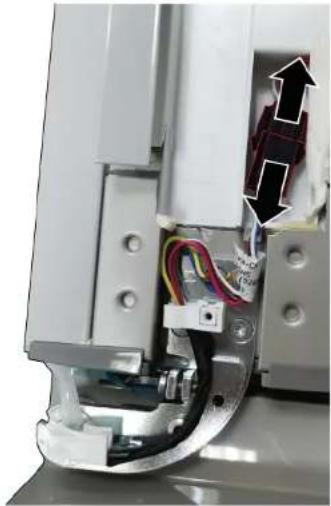

1. Odvojite električni priključak vrata.

1. Postavite obratnim redoslijedom.
2. Poravnajte vrata odjeljka hladnjaka.

Više informacija potražite u korisničkom priručniku (AGA).

Popravak

4.5 Zamjena desnih zglobova vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Teški, veliki uređaji!

- Osigurajte sastavne dijelove od pada.

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Oštećenje drugih dijelova uređaja ili objekta klijenta, npr. poda.

- Osigurajte sastavne dijelove od pada.

OPASNOST Opasnost od strujnog udara zbe U slučaju nepravilnog popravka m nog udara ► Električne dijelove mora po ► Nakon popravka provedite nacionalnim propisima.

OPASNOST Opasnost od strujnog udara zbo Smrt od strujnog udara ► Isključite uređaj iz električn izvođenja popravaka.

Zahtjev:

1. Odvojite električni priključak vrata.

1. Postavite obratnim redoslijedom.
2. Poravnajte vrata odjeljka hladnjaka. Više informacija potražite u korisničkom priručniku (AGA).

Popravak

4.6 Zamjena posude za vrata

Zahtjev:

Vrata su otvorena.

4.6.1 Uklanjanje posude za vrata

Postavite obratnim redoslijedom.

Popravak

4.8 Zamjena šipke za opremu

Zahtjev:

Vrata su otvorena.

4.11 Zamjena spremnika za održavanje svježine

Zahtjev:

Vrata su otvorena.

4.11.1 Skidanje spremnika za održavanje svježine

▶ 1. Povucite spremnik do prema van (1).
2. Podignite spremnik na prednjem dijelu (2).

4.11.2 Postavljanje spremnika za održavanje svježine

Tijekom postavljanja vodilice spremnika i police moraju se uklapati.

▶ Postavite obratnim redoslijedom.

Popravak

4.12 Zamjena spremnika za zamrznute namirnice (mali)

Zahtjev:

Vrata su otvorena.

4.12.1 Skidanje spremnika za zamrznute namirnice (mali)

1. Potpuno izvucite policu odjeljka zamrzivača.
2. 1. Potpuno izvucite spremnik (1).

3. Podignite spremnik na prednjem dijelu (2).

Uređaj ima LED svjetlo koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara

- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

Oštri rubovil Porezotine ► Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Gornja unutarnja oprema je skinuta.

4.16.1 Skidanje gornje LED svjetiljke odjeljka hladnjaka

1. Pritisnite prstom rub LED svjetiljke i razmaknite dijelove.

1. Umetnite odvijač s urezima u otvor i skinite gornju LED svjetiljku u smjeru kako je prikazano.

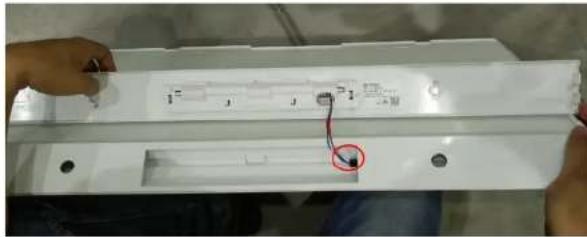

1. Odvojite priključak LED svjetiljke.

Gornja LED svjetiljka odjeljka hladnjaka je skinuta.

4.16.2 Skidanje bočne LED svjetiljke odjeljka hladnjaka

1. Umetnite odvijač s prorezima da biste skinuli gornji zadržni element bočne svjetiljke.

1. Uz pomoć odvijača s prorezima razmaknite dijelove na jednoj strani pokrova svjetiljke i drugom rukom skinite pokrov.

Bočna svjetiljka odjeljka hladnjaka je skinuta.

4.16.3 Skidanje svjetiljke odjeljka 0 °C

1. Skinite pokrov svjetiljke tako da umetnete odvijač s prorezima u otvor između pokrova svjetiljke i vrata kako biste ih razdvojili.

1. Odvojite priključak svjetiljke.

4.16.4 Uklanjanje svjetiljki na stražnjoj stijenci

Zbog tehničke strukture svjetiljke na stražnjoj stijenci ne mogu se zasebno zamijeniti. Svjetiljke su uključene u komplet rezervnih dijelova za stražnju stijenku.

Zahtjev:

Vrata su otvorena.
Uklonjena je unutarnja oprema odjeljka hladnjaka.
Uklonjena je unutarnja oprema odjeljka na temperaturi od 0 °C.

1. 1. Jednom rukom držite stražnju stranu poklopca za prilagodbu vlažnosti (1).
2. Drugom rukom otpustite poklopac (2).

1. Izvucite središnji dio.

1. Odvojite električni priključak modula za prikaz.

1. Povucite poklopac isparivača odjeljka na temperaturi od 0 °C prema van.

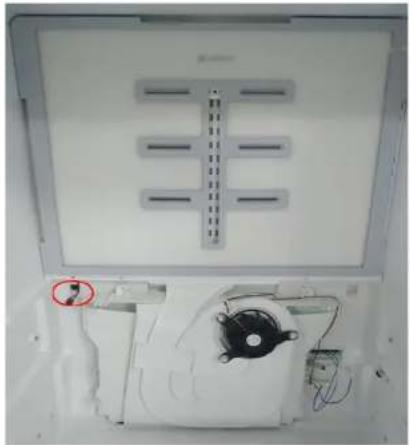

1. Odvojite električni priključak svjetiljki na stražnjoj stijenci. 13. 1. Odvijte dva vijka (1).

Uklanja se stražnja stijenka s ugrađenim svjetiljkama.

Postavite obratnim redoslijedom.
