KORISNIČKI PRIRUČNIK KG56NQEF0N SIEMENS
Savjeti za popravak - Kombinacija hladnjak/zamrzivač
i O ovom dokumentu.... 32
1.1 Važne informacije....32
1.1.1 Svrha 32
1.2 Objasnjenje oznaka 32
1.2.1 Stupnjevi opasnosti.... 32
1.2.2 Oznake opasnosti 32
1.2.3 Struktura upozorenja.... 33
2.1 Opće sigurnosne upute.... 34
2.1.1 Svi kućanski uređaji 34
Alat i pomagala.... 35
Popravak 36
4.1 Zamjena brtve vrata.... 36
4.1.1 Uklanjanje brtve vrata.... 36
4.1.2 Postavljanje brtve vrata 36
4.2 Zamjena ručke za vrata.... 39
4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom)...... 42
4.4.1 Uklanjanje gornjeg zgloba vrata 42
4.4.2 Postavljanje gornjeg zgloba vrata.... 43
4.9 Zamjena posude za vrata 48
4.9.1 Uklanjanje posude za vrata 48
4.9.2 Postavljanje posude za vrata.... 48
4.10 Zamjena prilagodljive posude za vrata.... 49
4.10.1 Uklanjanje prilagodljive posude za vrata 49
4.10.2 Postavljanje prilagodljive posude za vrata 49
4.11 Zamjena spremnika za zamrznute namirnice 50
4.11.1 Uklanjanje spremnika za zamrznute namirnice 50
4.11.2 Postavljanje spremnika za zamrznute namirnice.... 50
4.12 Zamjena spremnika....51
4.12.1 Uklanjanje spremnika 51
4.12.2 Postavljanje spremnika 51
4.14 Zamjena LED usmjerenog svjetla.... 53
4.14.1 Uklanjanje LED usmjerenog svjetla.... 53
4.14.2 Postavljanje LED usmjerenog svjetla 53
4.15 Zamjena LED gornjeg svjetla 54
4.15.1 Uklanjanje LED svjetla 54
4.15.2 Postavljanje gornjeg LED svjetla 55
4.16 Zamjena LED svjetlosne šipke.... 56
4.16.1 Uklanjanje LED svjetlosne šipke....56
4.16.2 Postavljanje LED svjetlosne šipke 57
4.17 Zamjena LED usmjerenog svjetla....58
4.17.1 Uklanjanje LED usmjerenog svjetla.... 58
4.17.2 Postavljanje LED usmjerenog svjetla 59
i O ovom dokumentu
1.1 Važne informacije
1.1.1 Svrha
Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravljanja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.). One sadrže informacije o zamjeni određenih rezervnih dijelova, kao i napomene o upozorenjima i opasnostima.
Ako imate dodatna pitanja, obratite se našoj službi za korisnike. Mi snosimo odgovornost za oštećenja samo u slučaju pridržavanja uputa za popravak.
1.2 Objasnjenje oznaka
1.2.1 Stupnjevi opasnosti
Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na ozbiljnost opasnosti.
| Stupanj upozorenja Značenje | |
| Nepridržavanje poruke upozorenja rezultirat će smrtnim ili teškim ozljedama. | |
| Nepridržavanje poruke upozorenja možerezultirati smrtnim ili teškim ozljedama. | |
| Nepridržavanje poruke upozorenja možerezultirati lakšim ozljedama. | |
| POZOR! | Nepridržavanje poruke upozorenja možerezultirati oštećenjem imovine. |
Tablica 1: Stupnjevi opasnosti
1.2.2 Oznake opasnosti
Oznake opasnosti simbolička su reprezentacija s oznakom vrste opasnosti.
U ovom dokumentu koriste se sljedeće oznake opasnosti:
Sljedeći primjer pokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbjegavanje opasnosti.
1.2.4 Opće oznake
U ovom dokumentu koriste se sljedeće opće oznake:
| [35×5] |
| Opća znaka Značenje | |
| Oznaka potrebnog alata | |
| Oznaka potrebnih preduvjeta | |
| Oznaka uvjeta (ako ..., tad ...) | |
| Oznaka rezultata | |
| Početak Oznaka tipke ili gumba | |
| [00123456] Oznaka broja materijala | |
| Status Oznaka prikazanog teksta / prozor (na zaslonu uređaja) | |
Tablica 3: Opće oznake
Sigurnost
2.1 Opće sigurnosne upute
2.1.1 Svi kućanski uređaji
Opasnost od strujnog udara zbog dijelova koji provode struju!
- Pogreške izazvane popravcima električnih sastavnih dijelova mogu dovesti do strujnog udara!
- Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova.
- Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.
Opasnost od ozljeda zbog oštrih rubova!
■ Nosite zaštitne rukavice.
Opasnost od prignječenja tijekom izvođenja radova na popravcima, održavanju, rješavanju problema i servisiranju teških i pokretnih sastavnih dijelova
■ Nosite zaštitnu obuću.
■ Osigurajte teške sastavne dijelove od pada.
■ Nemojte umetati dijelove tijela u pokretne sastavne dijelove.
Opasnost od oštećenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!
- Otpustite brtvu vrata iz utora u desnom i lijevom kutu.
- Izvucite brtvu vrata iz utora.
- Provjerite ima li oštećenja na utoru za brtvu.
Blago odstupanje brtve vrata normalno je i ne utječe na funkciju. Preporučuje se izravnati brtvu vrata prije umetanja u uređaj.
Zagrijte brtvu vrata sušilom za kosu ili vrućom vodom i ručno je oblikujte.
- Gurnite kutove brtve na vrh i dno utora.
- Utisnite cijelu brtvu korak po korak u utor.
4.2 Zamjena ručke za vrata
Specijalni alati:
Nastavak Torx TX20 6,3 mm (1/4") [00340865]
Odvijač s utorom Nož 10 mm x 1,6 mm x 200 mm
Zahtjev:
Uređaj je isključen iz napajanja.
Vrata su otvorena.
4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom)
Specijalni alati:
Nastavak Torx TX20 6,3 mm (1/4") [00340865]
Teški, veliki uređaji!
▶ Osigurajte sastavne dijelove od pada.
Opasnost od padanja dijelova zbog otpuštenih vijaka!
Oštećenje drugih dijelova uređaja ili objekta klijenta, npr. poda.
- Osigurajte sastavne dijelove od pada.
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara
Električne dijelove mora popraviti kvalificirani električar.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara
- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.
Zahtjev:
Ozljeda od dijelova koji padaju.
- Osigurajte sastavne dijelove od pada.
Opasnost od padanja dijelova zbog otpuštenih vijaka!
Oštećenje drugih dijelova uređaja ili objekta klijenta, npr. poda.
▶ Osigurajte sastavne dijelove od pada.
Zahtjev:
Ozljeda od dijelova koji padaju.
- Osigurajte sastavne dijelove od pada.
Opasnost od padanja dijelova zbog otpuštenih vijaka!
Oštećenje drugih dijelova uređaja ili objekta klijenta, npr. poda.
▶ Osigurajte sastavne dijelove od pada.
Zahtjev:
4.9 Zamjena posude za vrata
Zahtjev:
Vrata su otvorena.
4.9.1 Uklanjanje posude za vrata
- Podignite posudu za vrata prema gore.
4.10 Zamjena prilagodljive posude za vrata
Zahtjev:
Vrata su otvorena.
4.10.1 Uklanjanje prilagodljive posude za vrata
- Pomaknite posudu za vrata prilagodljivu po visini prema gore dok se ne otpusti iz držača.
Postavite obratnim redoslijedom.
Popravak
4.14 Zamjena LED usmjerenog svjetla
Specijalni alati:
Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara
- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara - Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.
OPREZ
Oštri rubovil! Porezotine ▶ Nosite zaštitne rukavice.
Zahtjev:
Uređaj je isključen iz napajanja.
Vrata su otvorena.
4.14.1 Uklanjanje LED usmjerenog svjetla
- S pomoću specijalnog alata izvucite LED usmjereno svjetlo (1).
- Odvojite električne priključke LED usmjerenog svjetla.
LED usmjereno svjetlo je uklonjeno.
4.14.2 Postavljanje LED usmjerenog svjetla
▶ Postavite obratnim redoslijedom.
Popravak
4.15 Zamjena LED gornjeg svjetla
Specijalni alati:
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]
Uređaj ima svjetlo LED koje ne zahtijeva održavanje.
Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!
Zahtjev:
Električni priključak LED svjetla je odvojen.

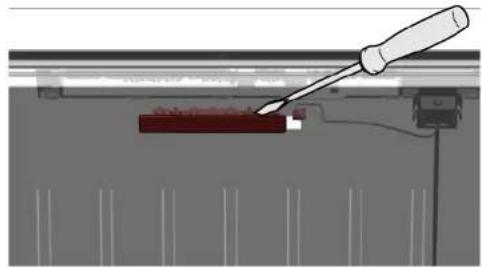

- Otpustite kuke LED svjetla.
4.15.2 Postavljanje gornjeg LED svjetla
▶ Postavite obratnim redoslijedom.
Popravak
4.16 Zamjena LED svjetlosne šipke
Specijalni alati:
Usisna čašica ∅50 mm [00342224]
Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara
- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara ► Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.
OPREZ
Oštri rubovi! Porezotine ▶ Nosite zaštitne rukavice.
Zahtjev:
Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.
4.16.1 Uklanjanje LED svjetlosne šipke
- Postavite usisnu čašicu na gornju trećinu LED svjetlosne šipke.

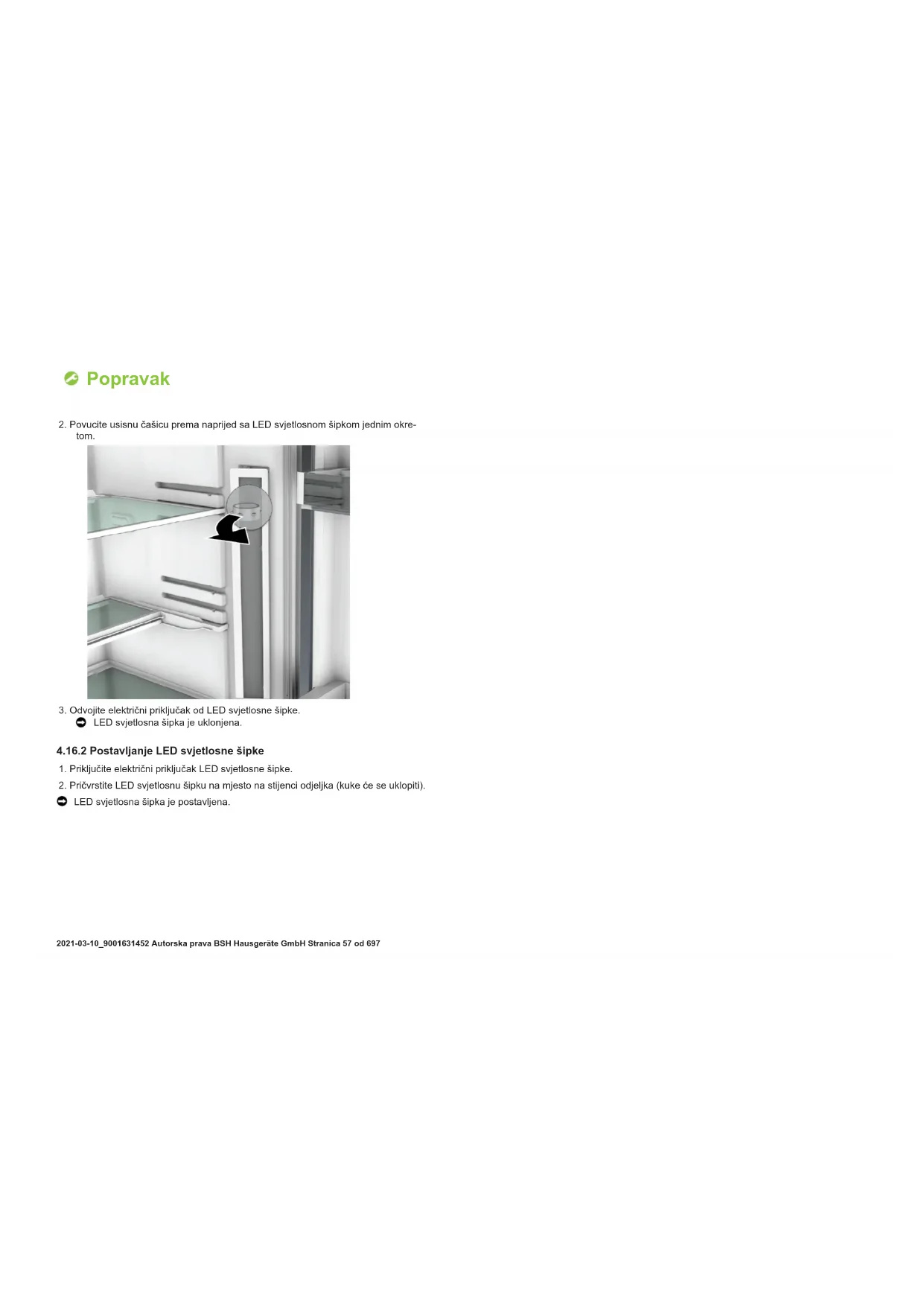

- Povucite usisnu čašicu prema naprijed sa LED svjetlosnom šipkom jednim okretom.
- Odvojite električni priključak od LED svjetlosne šipke. LED svjetlosna šipka je uklonjena.
4.16.2 Postavljanje LED svjetlosne šipke
- Priključite električni priključak LED svjetlosne šipke.
- Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke će se uklopiti).
LED svjetlosna šipka je postavljena.
Popravak
4.17 Zamjena LED usmjerenog svjetla
Specijalni alati:
Specijalni alat [00342180]
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]
Uređaj ima svjetlo LED koje ne zahtijeva održavanje.
Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju!
U slučaju nepravilnog popravka može doći do opasnosti za život od struj-nog udara
Električne dijelove mora popraviti kvalificirani električar.
- Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode strujul
Smrt od strujnog udara
- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.
OPREZ
Oštri rubovi!
Porezotine
▶ Nosite zaštitne rukavice.
Zahtjev:
Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.
4.17.1 Uklanjanje LED usmjerenog svjetla
- Otpustite poklopac LED usmjerenog svjetla
- Odvojite modul LED usmjerenog svjetla.
- Odvojite električni priključak LED usmjerenog svjetla.
4.17.2 Postavljanje LED usmjerenog svjetla
▶ Postavite obratnim redoslijedom.
