Reparatur Hinweise - Kühl- und Gefrierkombination

Zu diesem Dokument 309

1.1 Wichtige Hinweise: 309
1.1.1 Zweck 309

1.2 Zeichenerklärung.... 309

1.2.1 Gefahrenstufen.... 309

1.2.2 Gefahrensymbole 309

1.2.3 Struktur der Warnhinweise.... 310

1.2.4 Allgemeine Symbole 310

Sicherheit.... 311

2.1 Allgemeine Sicherheitshinweise 311

2.1.1 Alle Hausgeräte 311

Werkzeuge und Hilfsmittel.... 312

Instandsetzen 313

4.1 Austauschen der Türdichtung 313

4.1.1 Ausbauen der Türdichtung 313

4.1.2 Einbauen der Türdichtung 313

4.2 Austauschen des Türgriffs....316

4.2.1 Ausbauen des Türgriffs 316

4.2.2 Einbauen des Türgriffs 316

4.3 Austauschen des Schubladengriffs.... 317

4.3.1 Ausbauen des Schubladengriffs.... 317

4.3.2 Einbauen des Schubladengriffs.... 317

4.4 Austauschen der linken Türscharniere 318

4.4.1 Ausbauen der linken Türscharniere 319

4.4.2 Einbauen der linken Türscharniere 320

4.5 Austauschen der rechten Türscharniere.... 321

4.5.1 Ausbauen der rechten Türscharniere 322

4.5.2 Einbauen der rechten Türschamiere 323

4.6 Austauschen des Türabstellers.... 324

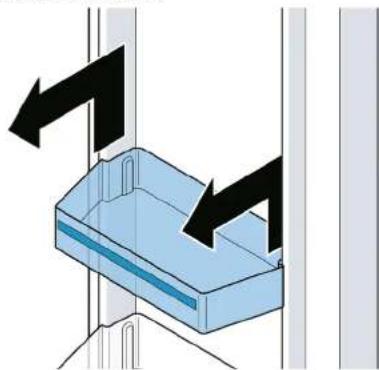

4.6.1 Ausbauen des Türabstellers 324

4.6.2 Einbauen des Türabstellers 324

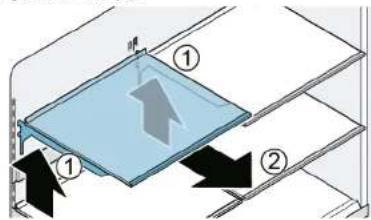

4.7 Austauschen der Ablage 325

4.7.1 Ausbauen der Ablage 325

4.7.2 Einbauen der Ablage 325

4.8 Austauschen der Ausstattungsschiene 326

4.8.1 Entfernen der Ausstattungsschiene 326

4.8.2 Einbauen der Ausstattungsschiene 326

4.9 Austauschen des Auszugsbehälters 327

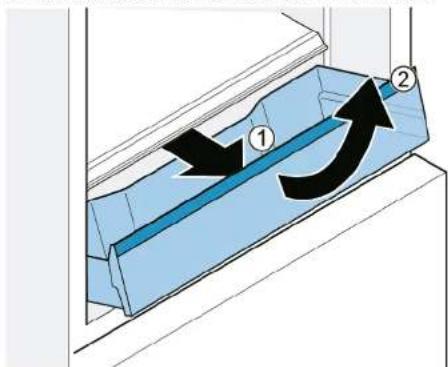

4.9.1 Ausbauen des Auszugsbehälters 327

4.9.2 Einbauen des Auszugsbehälters 327

4.10 Austauschen der fixierten Ablage.... 328

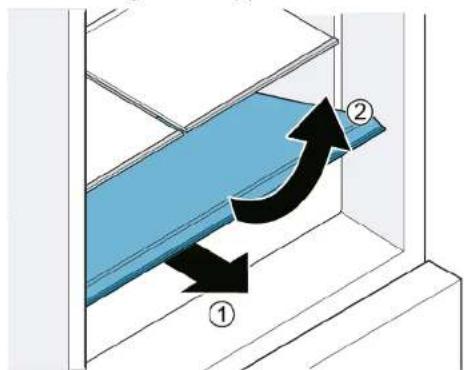

4.10.1 Ausbauen der fixierten Ablage 328

4.10.2 Einbauen der fixierten Ablage.... 328

4.11 Austauschen des Frischkühlbehälters 329

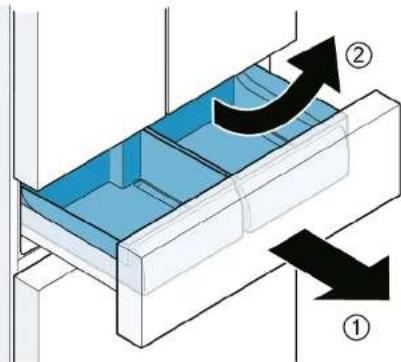

4.11.1 Ausbauen des Frischkühlbehälters 329

4.11.2 Einbauen des Frischkühlbehälters 329

4.12 Austauschen des Gefriergutbehälters (klein).... 330

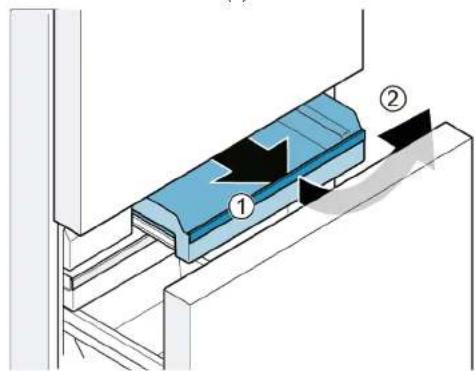

4.12.1 Ausbauen des Gefriergutbehälters (klein) 330

4.12.2 Einbauen des Gefriergutbehälters (klein) 330

4.13 Austauschen des Gefriergutbehälters (flach) 331

4.13.1 Ausbauen des Gefriergutbehälters (flach) 33

4.13.2 Einbauen des Gefriergutbehälters (flach) 331

4.14 Austauschen des Gefriergutbehälters (groß).... 332

4.14.1 Ausbauen des Gefriergutbehälters (groß) 332

4.14.2 Einbauen des Gefriergutbehälters (groß) 332

4.15 Austauschen des Eiswürfelbehälters 333

4.15.1 Ausbauen des Eiswürfelbehälters.... 333

4.15.2 Einbauen des Eiswürfelbehälters 333

4.16 Austauschen der LED-Lampen 334

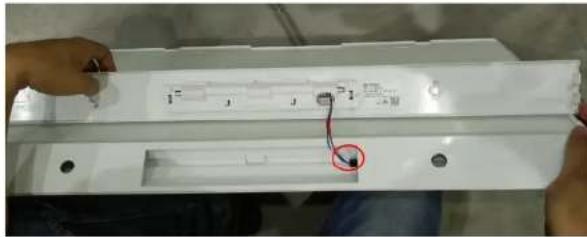

4.16.1 Ausbauen der oberen LED-Lampe im Kühlfach 334

4.16.2 Ausbauen der seitlichen Lampe im Kühlfach 335

4.16.3 Ausbauen der Lampe des 0 °C-Fachs 336

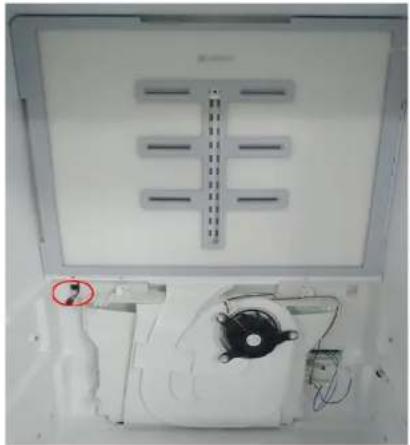

4.16.4 Ausbauen der Rückwandlampen 337

4.16.5 Einbauen der LED-Lampen 341

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
[IMAGE]		Kennzeichnung eines Links zu einer Videoanleitung
		Kennzeichnung erforderlicher Werkzeuge
[IMAGE]		Kennzeichnung erforderlicher Voraussetzungen
		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
[IMAGE]		Kennzeichnung eines Ergebnisses
[Start] Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Innensechskant-schlüssel[00340820]	2,5 mm
Schlitzschrauben-dreher	Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]
Schlitzschrauben-dreher	Klinge 10 mm x 1,6 mm x 200 mm
Torx-Bit TX20[00340865]	6,3 mm (1/4")

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Türgriffs

Spezielle Hilfsmittel:

Innensechskantschlüssel 2,5 mm [00340820]

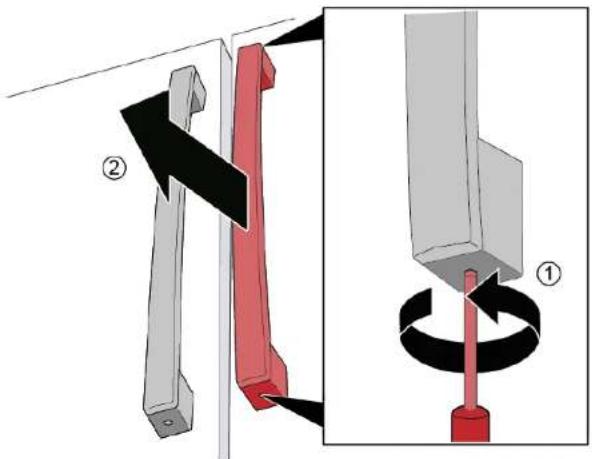

4.2.1 Ausbauen des Türgriffs

1. Die beiden Schrauben herausschrauben (1).
2. Den Türgriff entfernen (2).

1. Die vormontierten Schrauben im Griff von oben und unten im Uhrzeigersinn festziehen.

Der Türgriff ist entfernt.

Der zweite Türgriff kann auf die gleiche Art und Weise entfernt werden.

4.2.2 Einbauen des Türgriffs

1. Den Griff senkrecht auf die vormontierten Bolzen stecken. Die Löcher im Griff müssen nach oben und unten zeigen.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Seite 316 von 817

Instandsetzen

4.3 Austauschen des Schubladengriffs

Spezielle Hilfsmittel:

Innensechskantschlüssel 2,5 mm [00340820]

4.3.1 Ausbauen des Schubladengriffs

1. Die beiden Schrauben herausschrauben (1).
2. Den Schubladengriff entfernen (2).

Der Schubladengriff ist entfernt.

4.3.2 Einbauen des Schubladengriffs

1. Den Griff waagerecht auf die vormontierten Bolzen stecken. Die Löcher im Griff müssen nach unten zeigen.
2. Die vormontierten Schrauben im Griff von unten im Uhrzeigersinn festziehen.

Instandsetzen

4.4 Austauschen der linken Türscharniere

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
- Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNING

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

Instandsetzen

4.4.1 Ausbauen der linken Türscharniere

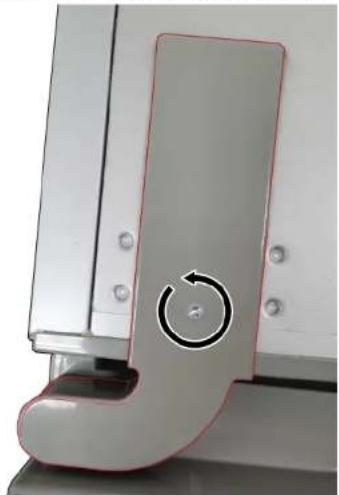

1. 1. Die Schraube herausschrauben.
2. Die obere Scharnierabdeckung entfernen.

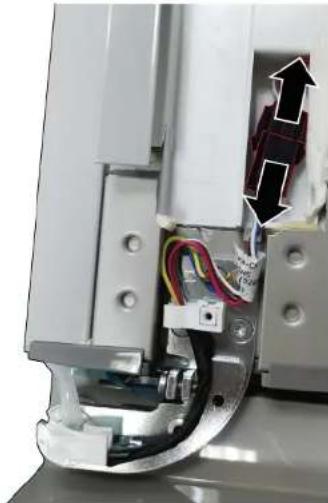

1. Den elektrischen Türanschluss trennen.

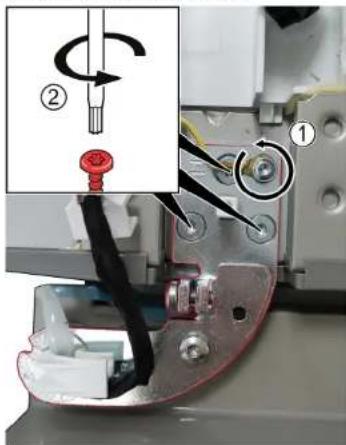

1. 1. Die Erdanschlussschraube herausschrauben (1).

2. Die drei Schrauben herausschrauben (2).

3. Das obere Scharnier entfernen.

Das obere Scharnier ist entfernt.

1. Die linke Tür nach oben entfemen.

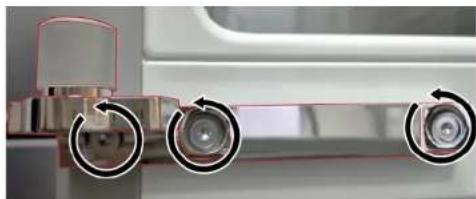

2. 1. Die drei Schrauben herausschrauben.

3. Das untere Scharnier entfernen.

Das untere Scharnier ist entfernt.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Seite 320 von 817

4.4.2 Einbauen der linken Türscharniere

1. Der Einbau erfolgt in umgekehrter Reihenfolge.
2. Die Kühlfachtüren ausrichten.

Weitere Informationen sind im Benutzerhandbuch (AGA) zu finden.

Instandsetzen

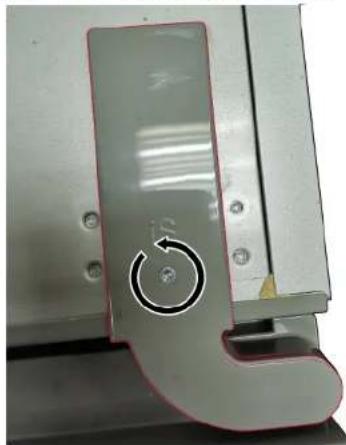

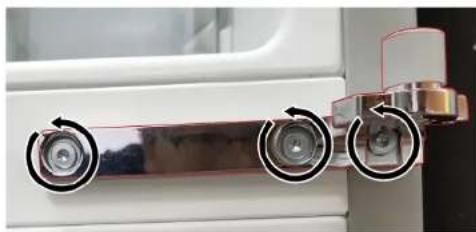

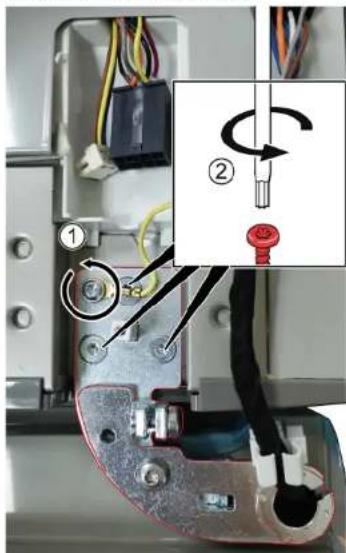

4.5 Austauschen der rechten Türscharniere

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
- Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNING

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

Instandsetzen

4.5.1 Ausbauen der rechten Türscharniere

1. 1. Die Schraube herausschrauben.
2. Die obere Scharnierabdeckung entfernen.

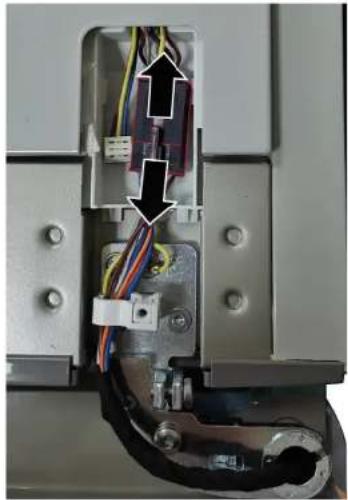

1. Den elektrischen Türanschluss trennen.

1. 1. Die Erdanschlussschraube herausschrauben (1).

2. Die drei Schrauben herausschrauben (2).

3. Das obere Schamier entfernen.

Das obere Scharnier ist entfernt.

1. Die rechte Tür nach oben entfernen.

2. 1. Die drei Schrauben herausschrauben.

3. Das untere Scharnier entfernen.

Das untere Scharnier ist entfernt.

4.5.2 Einbauen der rechten Türscharniere

1. Der Einbau erfolgt in umgekehrter Reihenfolge.
2. Die Kühlfachtüren ausrichten.

Weitere Informationen sind im Benutzerhandbuch (AGA) zu finden.

Instandsetzen

4.6 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.6.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Ablage

Voraussetzung:

Die Tür ist offen.

4.7.1 Ausbauen der Ablage

▶ 1. Die Ablage anheben (1).
2. Die Ablage entfernen (2).

Die Ablage ist entfernt.

4.7.2 Einbauen der Ablage

	Die Lüftungsöffnungen nicht abdecken.
	Die Ablage vorsichtig einsetzen, um Kratzer am Gerät zu vermeiden.
	Sicherstellen, dass die Haken vollständig eingesetzt sind und die Ablage waagerecht angeordnet ist.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen der Ausstattungsschiene

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Entfernen der Ausstattungsschiene

▶ Die Ausstattungsschiene anheben.

Die Ausstattungsschiene ist entfernt.

4.8.2 Einbauen der Ausstattungsschiene

	Sicherstellen, dass die Haken vollständig eingesetzt sind und die Ausstattungsschiene waagerecht angeordnet ist.
	Die Ausstattungsschiene vorsichtig einsetzen, um Kratzer am Gerät zu vermeiden.
	Sicherstellen, dass die Haken vollständig eingesetzt sind und die Ausstattungsschiene waagerecht angeordnet ist.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Auszugsbehälters

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des Auszugsbehälters

1. Den Behälter vollständig herausziehen (1).
2. Den Auszugsbehälter vorn anheben und entnehmen (2).

Der Auszugsbehälter ist entfernt.

4.9.2 Einbauen des Auszugsbehälters

1. Die Teleskopschienen vollständig herausziehen.
2. Den Behälter auf den Teleskopschienen platzieren und bis zum Einrasten in das Gerät schieben.

Instandsetzen

4.10 Austauschen der fixierten Ablage

Voraussetzung:

√ Die Tür ist offen.

4.10.1 Ausbauen der fixierten Ablage

1. Den Behälter öffnen.
2. 1. Die fixierte Ablage vorn anheben (1).
3. Die fixierte Ablage entfernen (2).

Die fixierte Ablage ist entfernt.

4.10.2 Einbauen der fixierten Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des Frischkühlbehälters

Voraussetzung:

√ Die Tür ist offen.

4.11.1 Ausbauen des Frischkühlbehälters

1. Die Schublade vollständig herausziehen (1).
2. Den Behälter vorn anheben (2).

Der Frischkühlbehälter ist entfernt.

4.11.2 Einbauen des Frischkühlbehälters

Beim Einsetzen muss die Schienenführung des Behälters und der Schublade zusammenpassen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen des Gefriergutbehälters (klein)

Voraussetzung:

√ Die Tür ist offen.

4.12.1 Ausbauen des Gefriergutbehälters (klein)

1. Die Gefrierfachschublade vollständig herausziehen.
2. 1. Den Behälter vollständig herausziehen (1).

3. Den Behälter vorn anheben (2).

Der Gefriergutbehälter (klein) ist entfernt.

4.12.2 Einbauen des Gefriergutbehälters (klein)

1. Die Teleskopschienen vollständig herausziehen.
2. Den Behälter auf den Teleskopschienen platzieren und bis zum Einrasten in das Gerät schieben.

Instandsetzen

4.13 Austauschen des Gefriergutbehälters (flach)

Voraussetzung:

√ Die Tür ist offen.

4.13.1 Ausbauen des Gefriergutbehälters (flach)

1. Die Gefrierfachschublade vollständig herausziehen (1).
2. Den Gefriergutbehälter (flach) herausziehen (2).
3. Den Gefriergutbehälter (flach) anheben (3).

Der Gefriergutbehälter (flach) ist entfernt.

4.13.2 Einbauen des Gefriergutbehälters (flach)

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.14 Austauschen des Gefriergutbehälters (groß)

Voraussetzung:

√ Die Tür ist offen.

4.14.1 Ausbauen des Gefriergutbehälters (groß)

ACHTUNG

AUSSTATTUNGSCHÄDEN!

▶ Auf keinen Fall die Trennwand aus dem Gefriergutbehälter entfer-

nen

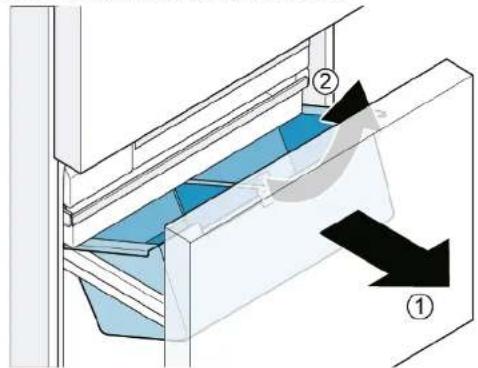

1. Die Gefrierfachschublade vollständig herausziehen und den Gefriergutbehälter (flach) entfernen (1).
2. Den Gefriergutbehälter (groß) anheben (2).

Der Gefriergutbehälter (groß) ist entfernt.

4.14.2 Einbauen des Gefriergutbehälters (groß)

1. Die Teleskopschienen vollständig herausziehen.
2. Den Behälter auf den Teleskopschienen platzieren und bis zum Einrasten in das Gerät schieben.

Instandsetzen

4.15 Austauschen des Eiswürfelbehälters

Voraussetzung:

√ Die Tür ist offen.

4.15.1 Ausbauen des Eiswürfelbehälters

1. Die Gefrierfachschublade vollständig herausziehen.
2. 1. Den Gefriergutbehälter (flach) bis zum Anschlag herausziehen (1).
3. Den Eiswürfelbehälter entfernen (2).

Der Eiswürfelbehälter ist entfernt.

4.15.2 Einbauen des Eiswürfelbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.16 Austauschen der LED-Lampen

Spezielle Hilfsmittel:

Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]
Torx-Bit TX20 6,3 mm (1/4") [00340865]
Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die oberen Innenausstattungsteile sind entfernt.

4.16.1 Ausbauen der oberen LED-Lampe im Kühlfach

1. Mit den Fingern den Rand der LED-Lampe einen Spalt öffnen.

1. Einen Schlitzschraubendreher in den Spalt einführen und die obere LED-Lampe in der abgebildeten Richtung entfernen.

1. Den Anschluss der LED-Lampe trennen.

Die obere LED-Lampe im Kühlfach ist entfernt.

4.16.2 Ausbauen der seitlichen Lampe im Kühlfach

1. Mit einem Schlitzschraubendreher die obere Halterung der seitlichen Lampe entfernen.

1. Mit einem Schlitzschraubendreher eine Seite der Lampenabdeckung einen Spalt öffnen und mit der anderen Hand die Abdeckung entfernen.

1. Den LED-Streifen auf die gleiche Art und Weise entfernen.

1. Den LED-Streifen aus der Fassung entfernen.

301866441 218

Die seitliche Lampe im Kühlfach ist entfernt.

4.16.3 Ausbauen der Lampe des 0 °C-Fachs

1. Die Lampenabdeckung durch Einführen eines Schlitzschraubendrehers in den Spalt zwischen der Lampenabdeckung und der Tür aufhebeln und entfernen.

1. Den Lampenanschluss trennen.

1. 1. Den Haken (1) lösen.

2. Die Lampe (2) entfernen.

Die Lampe des 0 °C-Fachs ist entfernt.

4.16.4 Ausbauen der Rückwandlampen

Aufgrund der technischen Struktur können die Rückwandlampen nicht einzeln ausgetauscht werden. Lampen sind im Rückwand-Ersatzteilsatz enthalten.

Voraussetzung:

√ Die Tür ist offen.
√ Die Kühlfach-Innenausstattungsteile sind entfernt.
√ Die Innenausstattungsteile des 0 °C-Fachs sind entfernt.

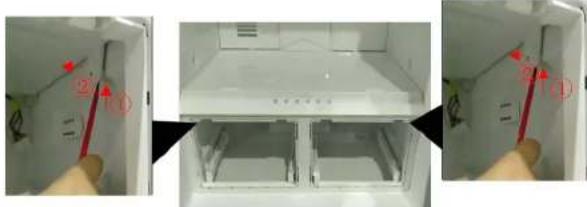

1. 1. Die Rückseite der Luftfeuchtigkeitseinstellabdeckung mit einer Hand festhalten (1).

2. Mit der anderen Hand die Abdeckung lösen (2).

1. Die zweite Abdeckung auf die gleiche Art und Weise entfernen.

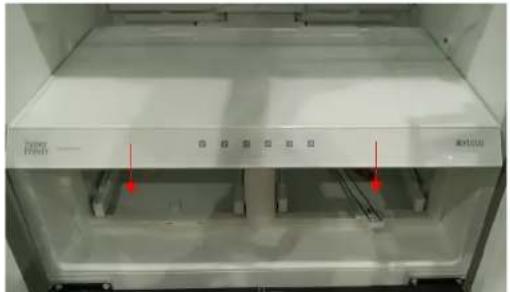

2. 1. Die beiden Clips lösen (1).

3. Die Clips herausziehen (2).

1. Die Mittelabtrennung herausziehen.

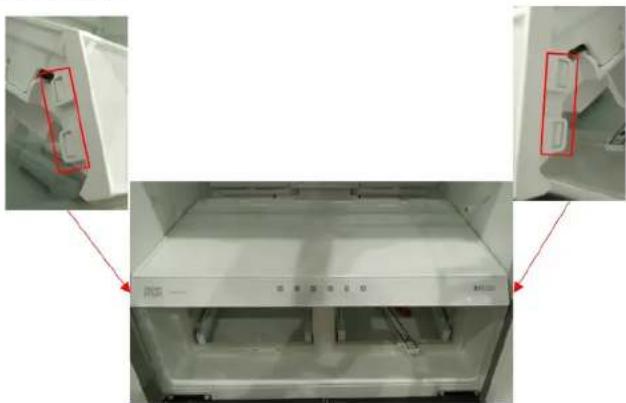

1. Die vier Clips lösen.

1. Den elektrischen Anschluss des Anzeigemoduls trennen.

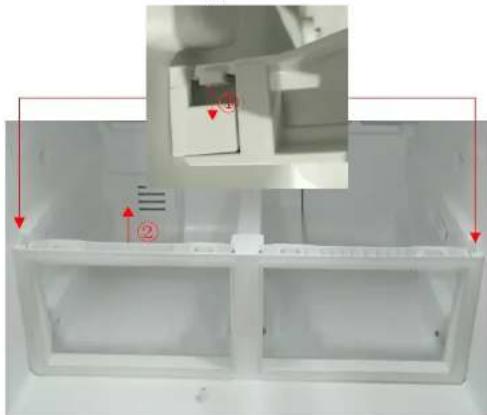

1. 1. Die beiden Clips lösen (1).

2. Den Rahmen entnehmen (2).

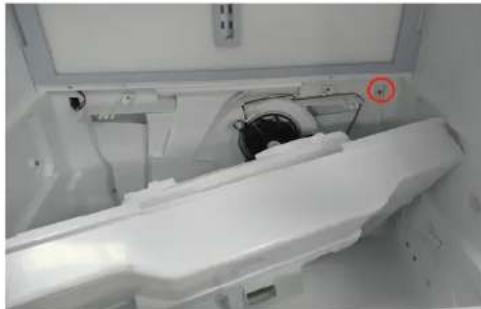

1. 1. Die beiden Schrauben herausschrauben (1).
2. Die Mittelplatte herausziehen (2).

1. Die Verdampferabdeckung des 0 °C-Fachs herausziehen.

Beim Lösen der Abdeckung ist ein Klickgeräusch zu hören.

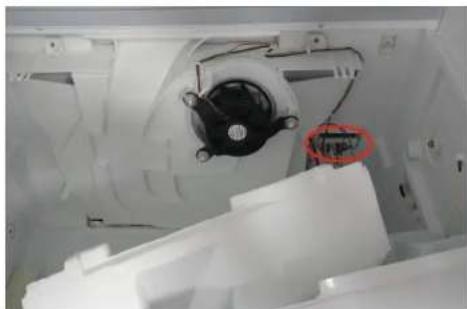

1. Den Temperaturfühler des 0 °C-Fachs trennen.

1. Die elektrischen Anschlüsse der Frontabdeckungsgruppe des 0 °C-Fach-Ver-dampfers trennen.

Die Frontabdeckungsgruppe des 0 °C-Fach-Verdampfers ist entfernt.

Instandsetzen

1. Den elektrischen Anschluss der Rückwandlampen trennen. 13. 1. Die beiden Schrauben herausschrauben (1).

1. Die Rückwandgruppe herausziehen (2).

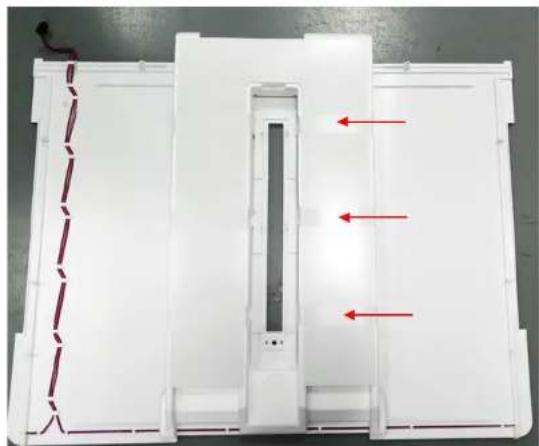

1. Das Klebeband abziehen, und den Schaumkanal von der Frontabdeckung des 0 °C-Fach-Verdampfers trennen.

Die Rückwand mit den integrierten Lampen ist ausgebaut.

4.16.5 Einbauen der LED-Lampen

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-09-30_9001640334 Copyright: BSH Hausgeräte GmbH Oldal 384 ettöl: 817

Javítás

2021-09-30_9001640334 Copyright: BSH Hausgeräte GmbH Oldal 388 ettöl: 817

2021-09-30_9001640334 Copyright: BSH Hausgeräte GmbH Oldal 404 ettöl: 817

Javítás

2021-09-30_9001640334 Copyright: BSH Hausgeräte GmbH Oldal 405 ettöl: 817

2021-09-30_9001640334 Diritti d'autore di BSH Hausgeräte GmbH Pagina 418 di 817

Riparazione

2021-09-30_9001640334 Diritti d'autore di BSH Hausgeräte GmbH Pagina 439 di 817

Prerequisiti:

2021-09-30_9001640334 Autortiesibas BSH Hausgeräte GmbH Lappuse 452 no 817

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Strona 548 z 817

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Strona 554 z 817

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH Pagina 622 de la 817

Repararea

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Página 724 de 817

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Sayfa 813 / 817
