Ledo kubelių talpyklos įdėjimas........................................................181 Informacija apie remontą-Šaldymo prietaiso ir šaldiklio kombinacija 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.170iš289Dėl šio dokumento

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija). Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką. Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

1.2.1 Pavojaus lygiai

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą. Įspėjimo lygis Reikšmė PAVOJUS Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai. ĮSPĖJIMAS Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai. PERSPĖJIMAS Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai. DĖMESIO! Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas. Lentelė1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame: dokumente naudojami tokie pavojaus simboliai Pavojaus simbolis Reikšmė Bendrasis įspėjamasis pranešimas Pavojinga elektros įtampa Sprogimo pavojus Įpjovimo pavojus Prispaudimo pavojus Dėl šio dokumento 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.171iš289Pavojaus simbolis Reikšmė Pavojus dėl karštų paviršių Pavojus dėl stipraus magnetinio lauko Pavojus dėl nejonizuojančiosios spindu- liuotės Lentelė2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros. PAVOJUS Pavojaus tipas ir šaltinis! Galimos pasekmės, jei nepaisoma pavojaus/ įspėjimo.

Priemonės ir draudimai pavojui išvengti. Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtam- pa. Paminėta priemonė, kaip išvengti pavojaus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai: Bendr. simbolis Reikšmė Žymi specialų patarimą (tekstas ir(arba) grafika) Žymi paprastą patarimą (tik tekstas) Žymi nuorodą į vaizdo pamoką Bendr. simbolis Reikšmė Žymi reikalingus įrankius Žymi reikalingas prielaidas Žymi sąlygą (jei ..., tai ...) Žymi rezultatą Paleisti Žymi klavišą arba ekrano mygtuką [00123456] Žymi dalies numerį Būsena Žymi rodomą tekstą / langą (prietaiso ek- rane) Lentelė3: Bendrieji simboliai Dėl šio dokumento 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.172iš289Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! ¡ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! ¡ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. ¡ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus. Pavojus susižeisti į aštrias briaunas! ¡ Mūvėkite apsaugines pirštines. Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių ¡ Avėkite apsauginius batus. ¡ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ¡ Neartinkite kūno dalių prie judančių konstrukcinių dalių. Rizika prietaiso saugai / veikimui! ¡ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ¡ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių. Sauga 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.173iš289Įrankiai ir pagalbinės priemonės Įrankiai ir pagalbinės priemonės 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.174iš289Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas. Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklį iš griovelio dešiniajame ir kairiajame kampe.

2. Ištraukite durelių tarpiklį iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklį bus galima naudoti ilgai. Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti. Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalin- gos ventiliacijai). Tai nėra gamybinis brokas. Remontas 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.175iš2891. Patikrinkite griovelį, ar nėra tarpiklį galinčių pažeisti vietų.

Jei tarpiklio griovelis pažeistas. - Kreipkitės į klientų aptarnavimo tarnybą.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepa- veikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklį į prie- taisą, rekomenduojama jį ištiesinti. Pašildykite durelių tarpiklį plaukų džiovintuvu arba karštu vandeniu ir iš naujo su- teikite formą rankiniu būdu.

4. Įspauskite tarpiklio kampus viršuje ir apačioje į griovelį.

Remontas 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.176iš2895. Po truputį įspauskite į griovelį visą tarpiklį. Durelių tarpiklis įdėtas. Remontas 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.177iš2894.2 Dėtuvės keitimas Reikalavimas. Durelės turi būti atidarytos.

4.2.1 Dėtuvės išėmimas

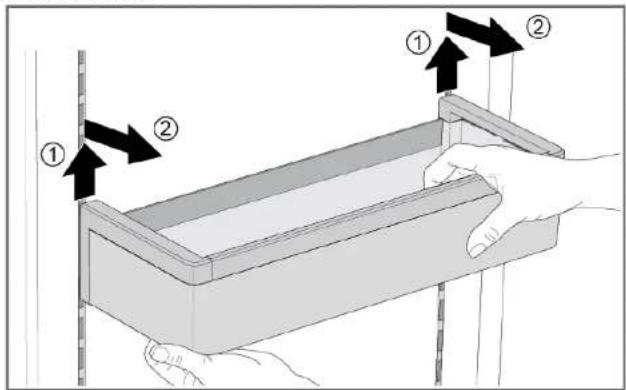

1. Pakelkite dėtuvę (1).

2. Išimkite dėtuvę (2).

4.2.2 Dėtuvės įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.178iš2894.3 Lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.3.2 Lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.179iš2894.4 Talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.4.1 Talpyklos išėmimas

1. Spustelėkite talpyklą ties galine dalimi.

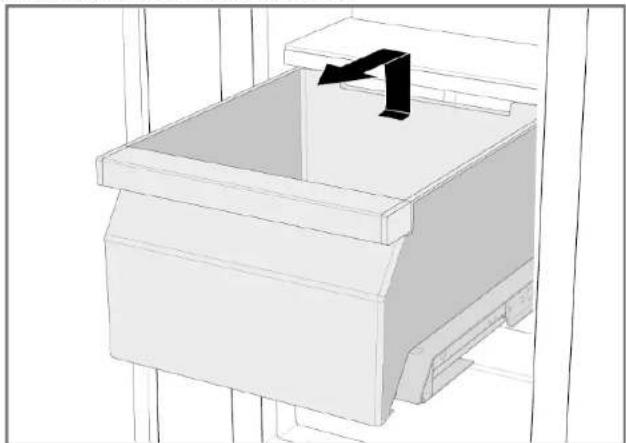

2. Pakelkite talpyklą už galinės dalies ir išimkite.

4.4.2 Talpyklos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.180iš2894.5 Ledo kubelių talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.5.1 Ledo kubelių talpyklos išėmimas

Jei durelės atsidaro 90° ledo kubelių talpyklą lengviau pasieksite prieš tai išėmę šaldytų maisto produktų talpyklą. Išimkite šaldytų maisto produktų talpyklą.→180

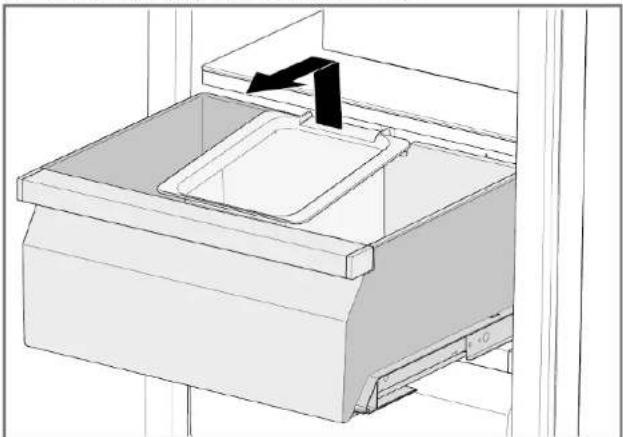

2. Pakelkite ledo kubelių talpyklą už galinės dalies ir išimkite.

Ledo kubelių talpykla išimta.

4.5.2 Ledo kubelių talpyklos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631454 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.181iš289Om dette dokumentet......................................................................183
