MANUAL DE UTILIZARE FI24NP32L SIEMENS

Instrucțiuni generale de siguranță.................................................................221

Repoziţionarea compartimentului de depozitare ............................................226

Repoziţionarea recipientului pentru cuburi de gheaţă.....................................229

Demontarea recipientului pentru cuburi de gheaţă ............................229

Montarea recipientului pentru cuburi de gheaţă.................................229 Indicii pentru reparații-Combinaţie aparat de răcire/congelare 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina218de la289Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în con- formitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021). Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, in- clusiv avertismente și pericole. Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienți. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu- vântul de avertizare indică gravitatea pericolului. Nivelul de alertă Semnificație PERICOL Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul. AVERTISMENT Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau dece- sul. ATENŢIONARE Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare. ATENŢIE! Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății. Tabel1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos: Simbol de pericol Semnificație Mesaj de avertizare general Pericol din cauza tensiunii electrice Pericol de explozie Pericol de tăiere Pericol de zdrobire Referitor la acest document 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina219de la289Simbol de pericol Semnificație Pericol din cauza suprafețelor fierbinți Pericol din cauza câmpului magnetic pu- ternic Pericol din cauza radiației neionizante Tabel2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard. PERICOL Tipul și sursa pericolului! Consecințele posibile ale ignorării pericolului/avertismentului.

Măsuri și interdicții pentru prevenirea pericolului. Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul. PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare

Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

1.2.4 Simbolurile generale

În acest document sunt utilizate simbolurile generale de mai jos: Simbol general Semnificație Identificarea unei recomandări speciale (text și/sau grafică) Identificarea unei recomandări simple (numai text) Simbol general Semnificație Identificarea unui link spre un videoclip in- structiv Identificarea sculelor necesare Identificarea condițiilor preliminare nece- sare Identificarea unei stări (dacă..., apoi...) Identificarea unui rezultat Pornire Identificarea unei taste sau a unui buton [00123456] Identificarea unui număr de serie Stare Identificarea unui text/unei ferestre afișate (pe ecranul aparatului) Tabel3: Simbolurile generale Referitor la acest document 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina220de la289Siguranța

2.1 Instrucțiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune! ¡ Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări! ¡ Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de se- cundeînainte de a începe lucrările. ¡ După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective. Pericol de rănire din cauza muchiilor ascuțite! ¡ Purtați mănuși de protecție. Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile ¡ Purtați încălțăminte de protecție. ¡ Fixați componentele grele împotriva căderii. ¡ Nu vă sprijiniți cu părți ale corpului de componentele mobile. Pericol pentru siguranța/funcționarea aparatului! ¡ Utilizați numai piese de schimb originale. Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! ¡ Nu atingeți modulele, inclusiv conexiunile și căile conductorilor. Siguranța 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina221de la289Instrumente și materiale utile Instrumente și materiale utile 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina222de la289Repararea

4.1 Înlocuirea garniturii uşii

Cerinţă: Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepărtaţi garnitura uşii din canelura colţurilor din dreapta şi stânga.

2. Demontaţi garnitura uşii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

Grosimea garniturii noi a uşii poate fi uşor diferită faţă de grosimea garni- turii vechi a uşii. Acest lucru nu va afecta comportamentul de închidere şi funcţionarea pe termen lung. Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pen- tru balamale, puteţi optimiza comportamentul de închidere în consecinţă. Orificiile de mici dimensiuni practicate în garnitura uşii au rol funcţional (sunt necesare pentru ventilaţie). Ele nu sunt defecte ale produsului. Repararea 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina223de la2891. Verificaţi canelura pentru montarea garniturii şi asiguraţi-vă că nu prezintă defecte.

Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată. - Contactaţi departamentul de service pentru clienţi.

O deformare uşoară a garniturii uşii este normală şi nu afectează funcţionarea acesteia. Se recomandă să îndreptaţi garnitura uşii îna- inte de a o introduce în aparat. Încălziţi garnitura uşii cu un uscător de păr sau cu apă fierbinte şi remodelaţi-o cu mâna.

4. Împingeţi colţurile de sus şi de jos ale garniturii în canelură.

Repararea 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina224de la2895. Apăsaţi întreaga garnitură în canelură, pas cu pas. Garnitura uşii este montată. Repararea 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina225de la2894.2 Repoziţionarea compartimentului de depozitare Cerinţă: Uşa este deschisă.

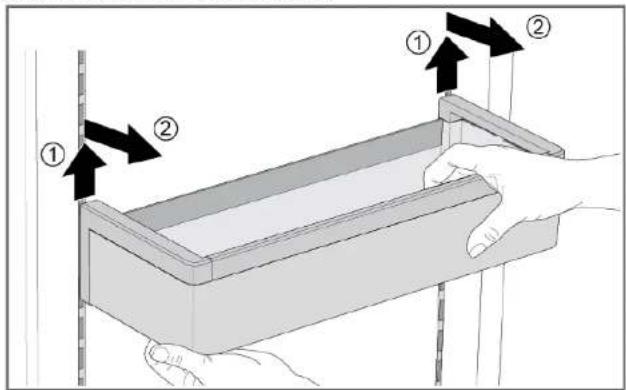

4.2.1 Demontarea compartimentului de depozitare

1. Ridicaţi compartimentul de depozitare (1).

2. Scoateţi compartimentul de depozitare (2).

Compartimentul de depozitare este demontat.

4.2.2 Montarea compartimentului de depozitare

Montați urmând procedura de demontare în ordine inversă. Repararea 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina226de la2894.3 Repoziţionarea raftului Cerinţă: Uşa este deschisă.

4.3.1 Demontarea raftului

1. Ridicaţi raftul (1).

2. Scoateţi raftul (2).

Raftul este demontat.

4.3.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă. Repararea 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina227de la2894.4 Repoziţionarea containerului Cerinţă: Uşa este deschisă.

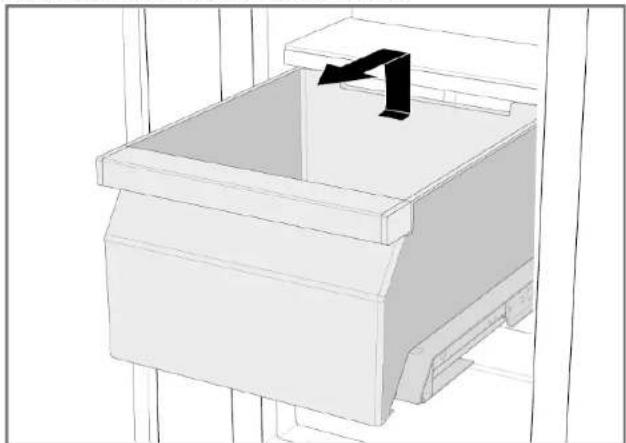

4.4.1 Demontarea containerului

1. Apăsaţi containerul în partea din spate,

2. Ridicaţi containerul din partea din spate şi scoateţi-l.

Containerul este demontat.

4.4.2 Montarea containerului

Montați urmând procedura de demontare în ordine inversă. Repararea 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina228de la2894.5 Repoziţionarea recipientului pentru cuburi de gheaţă Cerinţă: Uşa este deschisă.

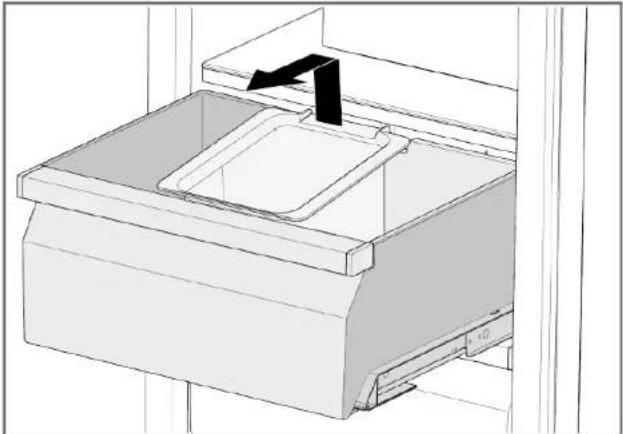

4.5.1 Demontarea recipientului pentru cuburi de gheaţă

Dacă unghiul de deschidere a uşii este de 90°, este mai uşor să ac- cesaţi recipientul pentru cuburi de gheaţă scoţând întâi containerul pentru alimente congelate. Scoateţi containerul pentru alimente congelate.→228

2. Ridicaţi recipientul pentru cuburi de gheaţă din partea din spate şi scoateţi-l.

Recipientul pentru cuburi de gheaţă este demontat.

4.5.2 Montarea recipientului pentru cuburi de gheaţă

Montați urmând procedura de demontare în ordine inversă. Repararea 2021-03-10_9001631454 Copyright BSH Hausgeräte GmbH Pagina229de la289O tomto dokumente..........................................................................231
