MANUAL DE UTILIZARE KI81RSDC0 SIEMENS

Indicii pentru reparații - Frigider

i Referitor la acest document.... 255

1.1 Informatii importante 255
1.1.1 Aplicabilitatea 255

1.2 Explicatia simbolurilor 255

1.2.1 Nivelurile de pericol.... 255

1.2.2 Simbolurile de pericol 255

1.2.3 Structura avertismentelor 256

2.1 Instructiuni generale de sigurantă.... 257

2.1.1 Toate aparatele electrocasnice 257

Instrumente și materiale utile.... 258

Repararea....259

4.1 Înlocuirea garniturii uşii 259

4.2 Înlocuirea balamalei plate.... 260

4.2.1 Demontarea balamalei plate 260

4.2.2 Montarea balamalei plate 261

4.3 Înlocuirea balamalei glisante 262

4.3.1 Demontarea balamalei glisante 262

4.3.2 Montarea balamalei glisante 262

4.4 Repoziționarea raftului 263

4.4.1 Demontarea raftului.... 263

4.4.2 Montarea raftului 263

4.5 Repozitionarea raftului pentru uşă 264

4.5.1 Demontarea raftului pentru uşă.... 264

4.5.2 Montarea raftului pentru usă 264

4.6 Repoziționarea containerului pentru fructe și legume 265

4.6.1 Demontarea containerului pentru fructe și legume.... 265

4.6.2 Montarea containerului pentru fructe și legume.... 265

4.7 Înlocuirea lâmpii LED laterale.... 266

4.7.1 Demontarea lâmpii LED laterale.... 266

4.7.2 Montarea lămpii LED laterale.... 267

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Ventuză[00342224]	∅ 50 mm
Cap torx TX20[00340865]	6,3 mm (1/4")
Instrumentul auxili-ar[00342180]	Instrument pentru slăbirea pie-selor din plastic, "magic tool"

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

Repararea

4.2 Înlocuirea balamalei plate

Scule speciale:

AVERTISMENT Aparate grele, masive! Accidentarea spatelui și leziuni m ► Operația de demontare a u de specialiști instruți. ► Pentru deplasarea aparatul ► Utilizați numai instrumente a

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.
Uşa este deschisă.

4.2.1 Demontarea balamalei plate

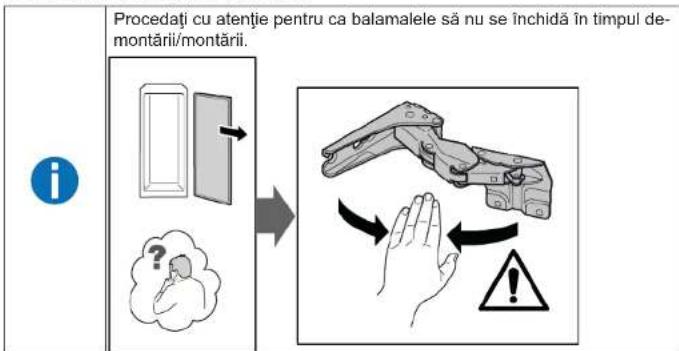

Procedați cu atenție pentru ca balamalele să nu se închidă în timpul de- montării/montării. i ?

1. Demontați capacele a două balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa în exterior și scoateți-o (2).

≈ 5 mm ① ② ②

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

AVERTISMENT Aparate grele, masivel! Accidentarea spatelui și leziuni m ► Operatia de demontare a u de specialiști instruiti. ► Pentru deplasarea aparatul ► Utilizați numai instrumente :

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. Deşurubați două şuruburi (1).
2. Demontați balamaua de sus (2).
3. Demontați uşa (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de jos (5).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repozitionarea raftului

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.4.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.5.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.6.1 Demontarea containerului pentru fructe și legume

1. Trageți în afară containerul pentru fructe și legume atât cât este posibil.
2. 1. Ridicati containerul pentru fructe și legume de partea din față (1).

3. Scoateți containerul (2).

Containerul pentru fructe și legume este demontat.

4.6.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Înlocuirea lämpii LED laterale

Scule speciale:

Ventuză ∅50 mm [00342224]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.

Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

- Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

Marginea ascuțitel

Rănire prin tăiere

▶ Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile sunt demontate.

4.7.1 Demontarea lămpii LED laterale

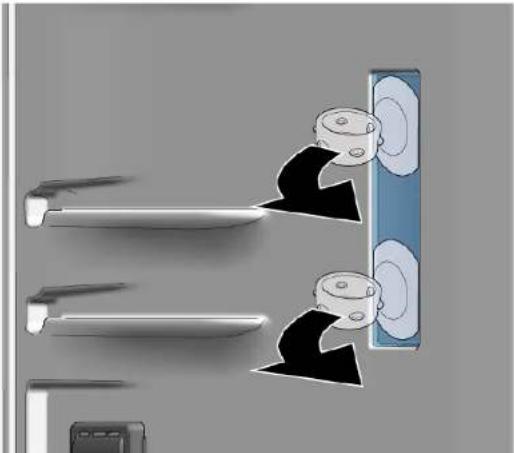

1. Aplicați două ventuze pe capacul lâmpii LED laterale.

2. Trageți ventuzele în față, cu o mișcare de rotație.

Capacul lâmpii LED este demontat.

Repararea

1. Demontarea modulului LED.

Lampa laterală LED este demontată.

4.7.2 Montarea lämpii LED laterale

Deoarece cârligele capacului lâmpii se pot sparge uşor în timpul procesului de demontare, lampa LED laterală piese de rezervă este un set care include modulul LED și capacul de lampă.

Montați urmând procedura de demontare în ordine inversă.
