MANUALE UTENTE KI81RSDC0 SIEMENS

▶ Extraire la tablette.

Consigli di riparazione - Frigorifero

i Utilizzo del documento 171

1.1 Avvertenze importanti 171

1.1.1 Scopo.... 171

1.2 Spiegazione dei simboli 171

1.2.1 Livelli di pericolo 171
1.2.2 Simboli di pericolo 171
1.2.3 Struttura degli avvertimenti 172
1.2.4 Simboli generici 172

Sicurezza.... 173

2.1 Note generali sulla sicurezza.... 173

2.1.1 Tutti gli elettrodomestici.... 173

Strumenti e ausili.... 174

Riparazione.... 175

4.1 Sostituzione della guarnizione della porta 175
4.2 Sostituzione della cerniera piatta 176

4.2.1 Smontaggio della cerniera piatta.... 176
4.2.2 Montaggio della cerniera piatta 177

4.3 Sostituzione della cerniera scorrevole.... 178

4.3.1 Smontaggio della cerniera scorrevole.... 178
4.3.2 Montaggio della cerniera scorrevole.... 178

4.4 Sostituzione del ripiano....179

4.4.1 Smontaggio del ripiano.... 179
4.4.2 Montaggio del ripiano 179

4.5 Sostituzione del balconcino della porta 180

4.5.1 Smontaggio del balconcino della porta 180
4.5.2 Montaggio del balconcino della porta 180

4.6 Sostituzione del cassetto frutta e verdura.... 181

4.6.1 Rimozione del cassetto frutta e verdura.... 181
4.6.2 Inserimento del cassetto frutta e verdura 181

4.7 Sostituzione della luce a LED laterale 182

4.7.1 Smontaggio della luce a LED laterale.... 182
4.7.2 Montaggio della luce a LED laterale 183

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Ventosa [00342224]	∅ 50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Strumento ausiliario [00342180]	Per lo smontaggio di parti in plastica, "strumento magico".

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

Riparazione

4.2 Sostituzione della cerniera piatta

Attrezzi suggeriti:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA Apparecchi pesanti, ingombranti Rischio di infortuni muscolari e alla ► L'operazione di smontaggio sere eseguita soltanto da te ► Spostare l'apparecchio in de ► Usare solo utensili e attrezzi

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.

4.2.1 Smontaggio della cerniera piatta

Prestare attenzione che le cerniere non si chiudano durante lo smontaggio / rimontaggio.

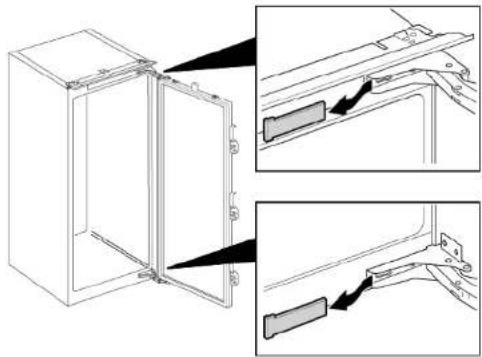

1. Togliere le coperture delle due cerniere.


1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta (2).

≈ 5 mm ① ② ②

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

→ Le cerniere sono rimosse.

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera scorrevole

Attrezzi suggeriti:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA Apparecchi pesanti, ingombranti Rischio di infortuni muscolari e alla ► L'operazione di smontaggio sere eseguita soltanto da te ► Spostare l'apparecchio in de ► Usare solo utensili e attrezzan

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta e la porta dell'apparecchio sono separate. Vedere le Istruzioni di installazione.

4.3.1 Smontaggio della cerniera scorrevole

▶ 1. Svitare le due viti (1).
2. Togliere la cerniera superiore (2).
3. Togliere la porta (3).
4. Svitare le due viti (4).
5. Togliere la cerniera inferiore (5).

→ Le cerniere sono rimosse.

4.3.2 Montaggio della cerniera scorrevole

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.4.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.5.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.5.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.6.1 Rimozione del cassetto frutta e verdura

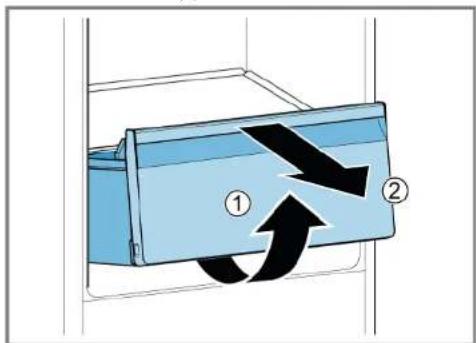

1. Estrarre il cassetto frutta e verdura il più possibile.
2. 1. Sollevare il cassetto frutta e verdura dalla parte anteriore (1).
3. Rimuovere il cassetto (2).

Il cassetto frutta e verdura è rimosso.

4.6.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione della luce a LED laterale

Attrezzi suggeriti:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

Bordi taglienti!

Ferite da taglio - Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
I ripiani sono rimossi.

4.7.1 Smontaggio della luce a LED laterale

1. Fissare due ventose al coperchio della luce a LED laterale.

2. Tirare le ventose in avanti con un unico movimento rotatorio.

Il coperchio della luce a LED è rimosso.

Riparazione

1. Togliere il modulo LED.

La luce a LED laterale è rimossa.

4.7.2 Montaggio della luce a LED laterale

Poiché i fermi del coperchio della luce si rompono facilmente durante lo smontaggio, il ricambio della luce a LED comprende il modulo a LED e il relativo coperchio.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.
