HASZNÁLATI ÚTMUTATÓ KI81RSDC0 SIEMENS

Javítási útmutató - Hűtőkészülék

i A dokumentummal kapcsolatos információk.... 157

1.1 Fontos tudnivalók 157

1.1.1 Cél 157

1.2 Szimbólummagyarázat 157

1.2.1 Veszélyességi szintek 157

1.2.2 Veszélyt jelző szimbólumok 157

1.2.3 A figyelmeztetések felépítése 158

1.2.4 Általános szimbólumok.... 158

Biztonság 159

2.1 Általános biztonsági utasítások.... 159

2.1.1 Összes háztartási készülék 159

Szerszámok és segédanyagok.... 160

Javítás.... 161

4.1 A gumitömítés cseréje 161

4.2 Lapos zsanér cseréje.... 162

4.2.1 Lapos zsanér eltávolítása 162

4.2.2 Lapos zsanér beszerelése.... 163

4.3 A csúszózsánér cseréje 164

4.3.1 A csúszózsanér eltávolítása 164

4.3.2 A csúszózsanér felszerelése.... 164

4.4 A polc cseréje 165

4.4.1 A polc eltávolítása.... 165

4.4.2 A polc beszerelése.... 165

4.5 Az ajtópolc cseréje 166

4.5.1 Az ajtópolc eltávolítása.... 166

4.5.2 Az ajtópolc felhelyezése 166

4.6 A gyümölcs- és zöldségtároló cseréje 167

4.6.1 A gyümölcs- és zöldségtároló eltávolítása 167

4.6.2 A gyümölcs- és zöldségtároló behelyezése.... 167

4.7 A LED-es oldalsó lámpa cseréje....168

4.7.1 LED-es oldalsó lámpa eltávolítása 168

4.7.2 A LED-es oldalsó lámpa beszerelése 169

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen klvül hagyásának lehetséges következményei.

A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
Tapadókorong[00342224]	∅ 50 mm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Segédeszköz[00342180]	Műanyag alkatrészek meglazítására szolgáló szerszám "magic tool"

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

Javítás

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ► A készülék ajtajának eltávo tesse. ► A készülék elmozdításához ► Kizárólag megfelelő eszköz

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

4.2.1 Lapos zsanér eltávolítása

Figyeljen arra, hogy eltávolítás/beszerelés közben a zsanérok ne csukódjanak be.

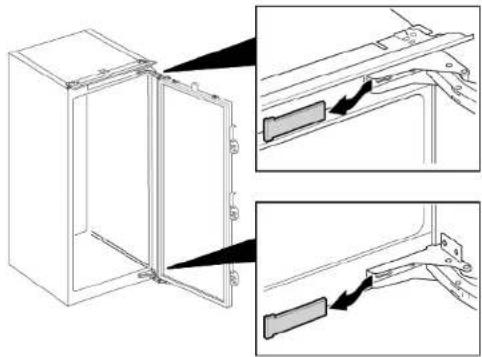

1. Távolítsa el a két zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az ajtót (2).

≈ 5 mm ① ② ②

1. 1. Távolitsa el a négy csavart (1).

2. Távolitsa el a zsanérokat (2).

Eltávolította a zsanérokat.

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A csúszózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ► A készülék ajtajának eltávo tesse. ► A készülék elmozdításához ► Kizárólag megfelelő eszköz

Követelmény:

A készüléket leválasztotta az áramellátásról.
Szétválasztotta a bútorajtót és a készülékajtót. Lásd a Beszerelési útmutatót.

4.3.1 A csúszózsánér eltávolítása

1. Csavarja ki a két csavart (1).
2. Távolítsa el a felső zsanért (2).
3. Vegye le az ajtót (3)
4. Csavarja ki a két csavart (4).
5. Távolítsa el az alsó zsanért (5).

→ Eltávolította a zsanérokat.

4.3.2 A csúszózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.4.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.5.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki a zöldség- és gyümölcstárolót, amennyire csak tudja.
2. 1. Maga felé húzva emelje ki a zöldség- és gyümölcstárolót (1).
3. Távolítsa el a tárolótartályt (2)

→ Eltávolította a gyümölcs- és zöldségtárolót.

4.6.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A LED-es oldalsó lámpa cseréje

Különleges eszközök

Tapadókorong ∅50 mm [00342224]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
  A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

- Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Az ajtó nyitva van
√ Eltávolította a polcokat.

4.7.1 LED-es oldalsó lámpa eltávolítása

1. Nyomja a két tapadókorongot a LED-es oldalsó lámpa burkolatára.

2. Húzza maga felé a tapadókorongokat egyetlen forgó mozdulattal.

Eltávolította a LED burkolatát.

Javítás

1. Távolítsa el a LED-es modult.

→ Eltávolította a LED-es oldalsó lámpát.

4.7.2 A LED-es oldalsó lámpa beszerelése

A lámpaburkolat miatt a horgok könnyen eltörhetnek az eltávolítás során. A LED-es oldalsó lámpa pótalkalrésze az a készlet, amely a LED-es modult és a lámpaburkolatot tartalmazza.

- Az elhelyezést fordított sorrendben végezze.
