Reparatur Hinweise - Kühlgerät
Zu diesem Dokument...... 129
1.1 Wichtige Hinweise: 129
1.1.1 Zweck 129
1.2 Zeichenerklärung.... 129
1.2.1 Gefahrenstufen.... 129
1.2.2 Gefahrensymbole 129
1.2.3 Struktur der Warnhinweise.... 130
1.2.4 Allgemeine Symbole 130
Sicherheit.... 131
2.1 Allgemeine Sicherheitshinweise 131
2.1.1 Alle Hausgeräte 131
Werkzeuge und Hilfsmittel.... 132
Instandsetzen 133
4.1 Austauschen der Türdichtung.... 133
4.2 Austauschen des Flachscharniers 134
4.2.1 Ausbauen des Flachscharniers 134
4.2.2 Einbauen des Flachscharniers.... 135
4.3 Austauschen des Schleppscharniers 136
4.3.1 Ausbauen des Schleppscharniers 136
4.3.2 Einbauen des Schleppscharniers 136
4.4 Austauschen der Ablage 137
4.4.1 Ausbauen der Ablage.... 137
4.4.2 Einbauen der Ablage.... 137
4.5 Austauschen des Türabstellers.... 138
4.5.1 Ausbauen des Türabstellers 138
4.5.2 Einbauen des Türabstellers 138
4.6 Austauschen des Obst- und Gemüsebehälters.... 139
4.6.1 Ausbauen des Obst- und Gemüsebehälters.... 139
4.6.2 Einbauen des Obst- und Gemüsebehälters.... 139
4.7 Austauschen der seitlichen LED-Beleuchtung 140
4.7.1 Ausbauen der seitlichen LED-Beleuchtung 140
4.7.2 Einbauen der seitlichen LED-Beleuchtung 141
Zu diesem Dokument
1.1 Wichtige Hinweise:
1.1.1 Zweck
Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.
1.2 Zeichenerklärung
1.2.1 Gefahrenstufen
Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.
| Gefahrenstufe Bedeutung | |
| GEFAHR | Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. |
| WARNUNG | Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen. |
| VORSICHT | Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. |
| ACHTUNG | Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. |
Tabelle 1: Gefahrenstufen
1.2.2 Gefahrensymbole
Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:
| Gefahrensymbol Bedeutung | ||
![]() | Allgemeiner Warnhinweis | |
![]() | Gefahr durch elektrische Spannung | |
![]() | Gefahr durch Explosion | |
![]() | Gefahr von Schnittverletzungen | |
![]() | Gefahr von Quetschverletzungen | |
Zu diesem Dokument
| Gefahrensymbol Bedeutung | ||
![]() | Gefahr durch heiße Oberflächen | |
![]() | Gefahr durch starkes Magnetfeld | |
![]() | Gefahr durch nicht ionisierende Strahlung | |
Tabelle 2: Gefahrensymbole
1.2.3 Struktur der Warnhinweise
Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.


Art und Quelle der Gefahr!
Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.
- Maßnahmen und Verbote zur Vermeidung der Gefahr.
Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.


Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
1.2.4 Allgemeine Symbole
In diesem Dokument werden folgende allgemeine Symbole verwendet:
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps | |
| Kennzeichnung eines einfachen (nur Text) Tipps |
| Allg. Symbol Bedeutung | ||
| [00123456] Kennzeichnung einer Materialnummer | ||
| Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay) | ||
| [Start] Kennzeichnung einer Taste oder Schalt-fläche | ||
Tabelle 3: Allgemeine Symbole
Sicherheit
2.1 Allgemeine Sicherheitshinweise
2.1.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile!
■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.
Verletzungsgefahr durch scharfe Kanten!
■ Schutzhandschuhe tragen.
Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile
■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.
Gefährdung der Gerätesicherheit/-funktion!
■ Ausschließlich Originalersatzteile verwenden.
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!
■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.
Werkzeuge und Hilfsmittel
| Bezeichnung Details Bilder | ||
| Schutztuch[00342013] | 60 cm x 50 cm | ![]() |
| Saugnapf[00342224] | ∅ 50 mm | ![]() |
| Torx-Bit TX20[00340865] | 6,3 mm (1/4") | ![]() |
| Hilfswerkszeug[00342180] | Für die Demontage von Kunststoffteilen, "Magic Tool" | ![]() |
Instandsetzen
4.1 Austauschen der Türdichtung
Voraussetzung:
√ Die Tür ist offen.

Instandsetzen
4.2 Austauschen des Flachscharniers
Vorgeschlagene Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]







Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
Die Tür ist offen.
2025-12-12_9001762436 Copyright by BSH Hausgeräte GmbH Seite 134 von 337
4.2.1 Ausbauen des Flachscharniers


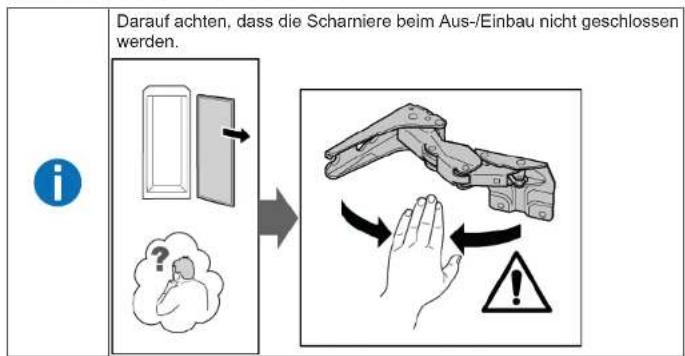

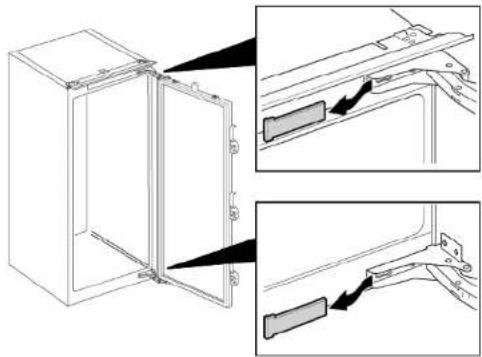

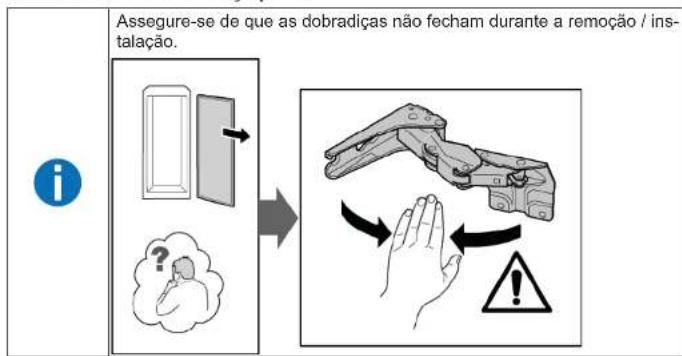

Darauf achten, dass die Scharniere beim Aus-/Einbau nicht geschlossen werden. i ?- Die beiden Scharnierabdeckungen entfernen.

-
- Die vier Schrauben lösen (1).
-
Die Tür herausschieben und entfernen (2).


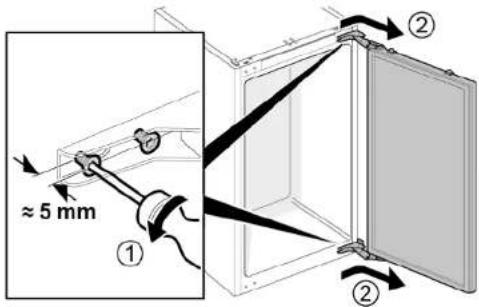

≈ 5 mm ① ② ②-
- Die vier Schrauben entfernen (1).
-
Die Scharniere entfernen (2).

Die Scharniere sind entfernt.
4.2.2 Einbauen des Flachscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.3 Austauschen des Schleppscharniers
Vorgeschlagene Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]





Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.
4.3.1 Ausbauen des Schleppscharniers

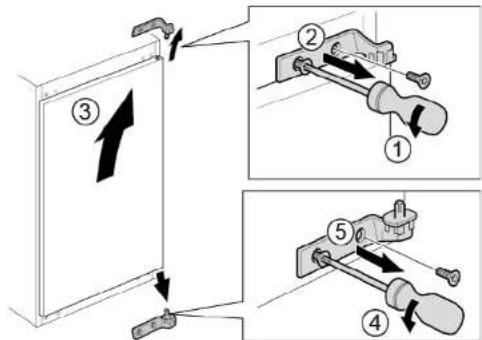

▶ 1. Die beiden Schrauben herausschrauben (1).
2. Das obere Scharnier entfemen (2).
3. Die Tür entfernen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das untere Scharnier entfernen (5).

Die Scharniere sind entfernt.
4.3.2 Einbauen des Schleppscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.4 Austauschen der Ablage
Voraussetzung:
√ Die Tür ist offen.
4.4.1 Ausbauen der Ablage
▶ Die Ablage herausziehen.

Die Ablage ist entfernt.
4.4.2 Einbauen der Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.5 Austauschen des Türabstellers
Voraussetzung:
√ Die Tür ist offen.
4.5.1 Ausbauen des Türabstellers
▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.
4.5.2 Einbauen des Türabstellers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.6 Austauschen des Obst- und Gemüsebehälters
Voraussetzung:
√ Die Tür ist offen.
4.6.1 Ausbauen des Obst- und Gemüsebehälters

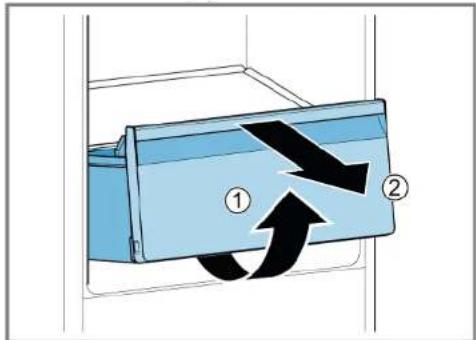

- Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen.
-
- Den Obst- und Gemüsebehälter vorn anheben (1).
-
Den Behälter entfernen (2).

Der Obst- und Gemüsebehälter ist entfernt.
4.6.2 Einbauen des Obst- und Gemüsebehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.7 Austauschen der seitlichen LED-Beleuchtung
Vorgeschlagene Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!


GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur - Elektroteile sollten von eine Elektrofachkraft repariert werden. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.


GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.


VORSICHT
Scharfe Kanten! Schnittverletzungen
- Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Ablagen sind entfernt.
4.7.1 Ausbauen der seitlichen LED-Beleuchtung
-

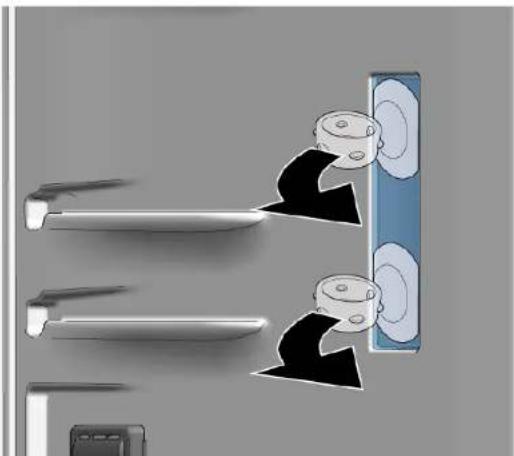

Zwei Saugnäpfe an der Abdeckung der seitlichen LED Beleuchtung anbringen.
-
Die Saugnäpfe mit einer Drehbewegung nach vorn ziehen.


Die Abdeckung der LED-Beleuchtung ist entfernt.

Instandsetzen
- Das LED-Modul entfernen.

Die seitliche LED-Beleuchtung ist entfernt.
4.7.2 Einbauen der seitlichen LED-Beleuchtung

Da die Haken der seitlichen Leuchtenabdeckung beim Entfernen leicht brechen können, besteht das Ersatzteil aus dem LED-Modul und der Leuchtenabdeckung.
Der Einbau erfolgt in umgekehrter Reihenfolge.
