Consejos de reparación - Aparato para refrigeración
En relación con este documento 297
1.1 Información importante 297
1.1.1 Finalidad 297
1.2 Explicación de símbolos generales.... 297
1.2.1 Niveles de peligrosidad 297
1.2.2 Símbolos de peligro 297
1.2.3 Estructura de las advertencias.... 298
1.2.4 Símbolos generales 298
Seguridad......299
2.1 Instrucciones generales de seguridad.... 299
2.1.1 Todos los aparatos electrodomésticos.... 299
Herramientas y auxiliares.... 300
Reparación 301
4.1 Sustituir la junta de la puerta 301
4.2 Sustituir la bisagra plana.... 302
4.2.1 Desmontar la bisagra plana 302
4.2.2 Montar la bisagra plana 303
4.3 Sustituir la bisagra deslizante.... 304
4.3.1 Desmontar la bisagra deslizante 304
4.3.2 Montar la bisagra deslizante 304
4.4 Sustituir el estante.... 305
4.4.1 Extraer el estante.... 305
4.4.2 Montar el estante 305
4.5 Sustituir el estante de la puerta 306
4.5.1 Extraer el estante de la puerta 306
4.5.2 Montar el estante de la puerta.... 306
4.6 Sustituir el cajón para fruta y verdura.... 307
4.6.1 Extraer el cajón para fruta y verdura.... 307
4.6.2 Montar el cajón para fruta y verdura.... 307
4.7 Sustituir la iluminación LED lateral.... 308
4.7.1 Retirar la iluminación LED lateral 308
4.7.2 Montar la iluminación LED lateral.... 309
En relación con este documento
1.1 Información importante
1.1.1 Finalidad
Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).
Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.
En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.
1.2 Explicación de símbolos generales
1.2.1 Niveles de peligrosidad
Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.
| Nivel de peligro Significado | ||
| PELIGRO | Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. | |
| ADVERTENCIA | Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. | |
| PRECAUCIÓN | Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve. | |
| ATENCION | Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. | |
Tabla 1: Niveles de peligrosidad
1.2.2 Símbolos de peligro
Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.
En este documento se utilizan los siguientes símbolos de peligro:
| Símbolo de peligro Significado | |
| Advertencia general | |
| Peligro de lesiones por corriente eléctrica | |
| Riesgo de explosión | |
| Peligro de lesiones a causa de cortes | |
En relación con este documento
| Símbolo de peligro Significado | ||
 | Peligro de lesiones por aplastamiento | |
 | Peligro de lesiones por superficies calientes | |
 | Peligro a causa de campos magnéticos de gran potencia | |
 | Peligro derivado de radiación no ionizante | |
Tabla 2: Símbolos de peligro
1.2.3 Estructura de las advertencias
Las advertencias de este documento tienen una apariencia y una estructura uniformes.
El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.
1.2.4 Símbolos generales
En este documento se utilizan los siguientes símbolos generales:
| Símbolo general Significado | |
| Identificación de una indicación especial (texto y/o gráfico) |
Tabla 3: Símbolos generales
Seguridad
2.1 Instrucciones generales de seguridad
2.1.1 Todos los aparatos electrodomésticos
¡Riesgo de descarga eléctrica debido a piezas con tensión!
- ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
¡Riesgo de lesiones debido a bordes afilados!
■ Usar guantes de protección.
Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles
■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.
¡Riesgo para la seguridad/el funcionamiento del aparato!
- Utilizar únicamente los repuestos originales.
¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!
■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.
Herramientas y auxiliares
| Designacion Detalles Imagenes | ||
| Paño de protección[00342013] | 60 cm x 50 cm |  |
| Ventosa[00342224] | ∅ 50 mm |  |
| Punta Torx TX20[00340865] | 6,3 mm (1/4") |  |
| Herramienta auxiliar[00342180] | Para desmontaje de piezas de plástico, "magic tool" |  |
Reparación
4.1 Sustituir la junta de la puerta
Requisito:
√ La puerta está abierta.
Reparación
4.2 Sustituir la bisagra plana
Herramientas sugeridas:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se ha retirado la puerta del mueble. Véanse las instrucciones de montaje.
La puerta está abierta.
4.2.1 Desmontar la bisagra plana


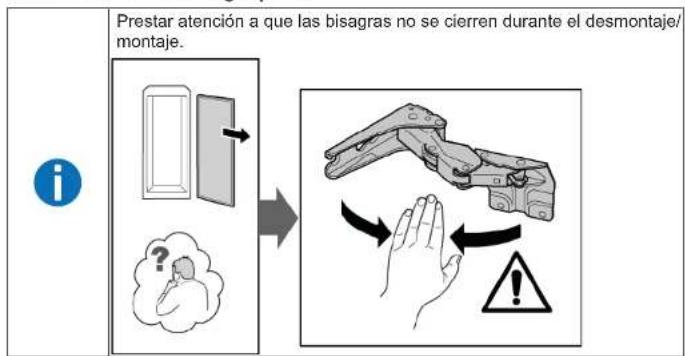

Prestar atención a que las bisagras no se cierren durante el desmontaje/ montaje.- Retirar las dos tapas de las bisagras.
-
- Aflojar los cuatro tornillos (1).
- Sacar la puerta y retirarla (2)
- Retirar los cuatro tornillos (1).
- Retirar las bisagras (2).
Se han retirado las bisagras.
4.2.2 Montar la bisagra plana
▶ Montar en orden inverso.
Reparación
4.3 Sustituir la bisagra deslizante
Herramientas sugeridas:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han separado la puerta del mueble y la del aparato. Véanse las instrucciones de montaje.
4.3.1 Desmontar la bisagra deslizante
▶ 1. Desatornillar los dos tornillos (1).
2. Retirar la bisagra superior (2).
3. Retirar la puerta (3).
4. Desatornillar los dos tornillos (4).
5. Retirar la bisagra inferior (5).
Se han retirado las bisagras.
4.3.2 Montar la bisagra deslizante
▶ Montar en orden inverso.
Reparación
4.4 Sustituir el estante
Requisito:
La puerta está abierta.
4.4.1 Extraer el estante
▶ Sacar el estante.
Se ha retirado el estante.
4.4.2 Montar el estante
▶ Montar en orden inverso.
Reparación
4.5 Sustituir el estante de la puerta
Requisito:
√ La puerta está abierta.
4.5.1 Extraer el estante de la puerta
- Sacar hacia arriba el estante de la puerta.
Se ha retirado el estante de la puerta.
4.5.2 Montar el estante de la puerta
▶ Montar en orden inverso.
Reparación
4.6 Sustituir el cajón para fruta y verdura
Requisito:
La puerta está abierta.
4.6.1 Extraer el cajón para fruta y verdura
- Sacar el cajón para fruta y verdura tanto como se pueda.
-
- Levantar el cajón para fruta y verdura por delante (1).
-
Extraer el cajón (2).
Se ha retirado el cajón para fruta y verdura.
4.6.2 Montar el cajón para fruta y verdura
▶ Montar en orden inverso.
Reparación
4.7 Sustituir la iluminación LED lateral
Herramientas sugeridas:
Ventosa ∅50 mm [00342224]
Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!
¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados. - Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
PELIGRO ¡Riesgo de descarga eléctrica d Muerte por electrocución • Desconectar el aparato de comenzar con la reparació
PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ► Usar guantes de seguridad
Requisito:
El aparato está desconectado del suministro eléctrico.
√ La puerta está abierta.
Se han extraído las baldas.
4.7.1 Retirar la iluminación LED lateral
-
Colocar dos ventosas en la tapa de la iluminación LED lateral.
-
Tirar de las ventosas hacia delante con un movimiento de rotación.
Se ha retirado la tapa de la iluminación LED.
Reparación
- Extraer el módulo LED.
Se ha retirado la iluminación LED lateral.
4.7.2 Montar la iluminación LED lateral
Debido a que los ganchos de la tapa de la lámpara se rompen fácilmente durante el proceso de extracción, el repuesto de la iluminación LED lateral es un juego que incluye el módulo y la tapa de la iluminación LED.
▶ Montar en orden inverso.
