Consejos de reparación - Frigorífico / congelador

En relación con este documento 507

1.1 Información importante 507
1.1.1 Finalidad 507

1.2 Explicación de símbolos generales....507

1.2.1 Niveles de peligrosidad 507

1.2.2 Símbolos de peligro 507

1.2.3 Estructura de las advertencias.... 508

1.2.4 Símbolos generales 508

Seguridad....509

2.1 Instrucciones generales de seguridad....509

2.1.1 Todos los aparatos electrodomésticos....509

Herramientas y auxiliares....510

Reparación 511

4.1 Sustituir la junta de la puerta 511

4.1.1 Retirar la junta de la puerta....511

4.1.2 Montar la junta de la puerta 511

4.2 Sustituir la bisagra plana....514

4.2.1 Desmontar la bisagra plana 514

4.2.2 Montar la bisagra plana 516

4.3 Sustituir la bisagra deslizante....517

4.3.1 Desmontar la bisagra deslizante 517

4.3.2 Montar la bisagra deslizante 518

4.4 Sustituir el estante de la puerta 519

4.4.1 Extraer el estante de la puerta 519

4.4.2 Montar el estante de la puerta....519

4.5 Sustituir el estante.... 520

4.5.1 Extraer el estante.... 520

4.5.2 Montar el estante 520

4.6 Sustituir el estante extraíble 521

4.6.1 Retirar el cajón extraíble....521

4.6.2 Montar el estante extraíble 521

4.7 Sustituir el estante del congelador 522

4.7.1 Extraer el estante del congelador....522

4.7.2 Montar el estante del congelador 522

4.8 Sustituir el cajón de productos congelados 523

4.8.1 Extraer el cajón de productos congelados.... 523

4.8.2 Montar el cajón de productos congelados 523

4.9 Sustituir el cajón para fruta y verdura 524

4.9.1 Extraer el cajón para fruta y verdura 524

4.9.2 Montar el cajón para fruta y verdura 524

4.10 Sustituir la división y la tapa del cajón para fruta y verdura 525

4.10.1 Retirar la división y la tapa del cajón para fruta y verdura.... 525

4.10.2 Montar la división y la tapa del cajón para fruta y verdura 525

4.12 Sustiluir el cajón extraíble.... 527

4.12.1 Retirar el cajón extraíble 527

4.12.2 Montar el cajón extraíble....527

4.13 Sustituir el foco LED 528

4.13.1 Desmontar el foco LED....528

4.13.2 Montar el foco LED....529

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

			Identificación de un consejo simple (solo texto)
			Identificación de un enlace a un video tutorial
			Identificación de una herramienta requerida
			Identificación de una condición previa (prerrequisito)
			Identificación de una condición (si ..., entonces ...)
			Identificación de un resultado
[00123456] Identificación de un número de material
Estado Identificación del texto / ventana mostrado (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
  ■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
  ■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección[00342013]	60 cm x 50 cm
Punta Torx TX20[00340865]	6,3 mm (1/4")
Herramienta especial[00342180]

Reparación

4.1 Sustituir la junta de la puerta

Requisito:

La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

	El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo.
	Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre.
	Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. if Si la ranura de la junta está dañada.

Contactar con el servicio de atención al cliente.

3.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

1. Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación

4.2 Sustituir la bisagra plana

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

ADVERTENCIA ¡Aparatos pesados y voluminos Espalda y lesiones musculares ► La operación de extraer la cabo especialistas formado ► Para mover el aparato se m ► Utilizar únicamente herramienta

Requisito:

El aparato está desconectado del suministro eléctrico.
Se ha retirado la puerta del mueble. Véanse las instrucciones de montaje.
La puerta está abierta.

Prestar atención a que las bisagras no se cierren durante el desmontaje/ montaje.

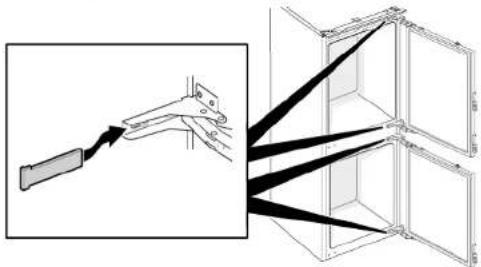

1. Retirar las cuatro tapas de las bisagras.


1. 1. Aflojar los cuatro tornillos (1).

2. Sacar la puerta superior y retirarla (2).

≈ 5 mm ① ② ②

1. 1. Retirar los cuatro tornillos (1).

2. Retirar las bisagras (2).

Se han retirado las bisagras superiores de la puerta.

1. 1. Aflojar los cuatro tornillos (1).

2. Sacar la puerta inferior y retirarla (2).

≈ 5 mm ① ② ②

1. 1. Retirar los cuatro tornillos (1).

2. Retirar las bisagras (2).

Se han retirado las bisagras inferiores de la puerta.

Reparación

4.2.2 Montar la bisagra plana

▶ Montar en orden inverso.

Reparación

4.3 Sustituir la bisagra deslizante

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

ADVERTENCIA ¡Aparatos pesados y voluminos Espalda y lesiones musculares ► La operación de extraer la cabo especialistas formado ► Para mover el aparato se r ► Utilizar únicamente herramienta

Requisito:

El aparato está desconectado del suministro eléctrico.
Se han separado la puerta del mueble y la del aparato. Véanse las instrucciones de montaje.

4.3.1 Desmontar la bisagra deslizante

1. 1. Desatornillar los dos tornillos (1).

2. Retirar la bisagra superior de la puerta superior (2).

3. Retirar la puerta superior (3).
4. Desatornillar los dos tornillos (4).
5. Retirar la bisagra superior de la puerta inferior (5).
6. Retirar la puerta inferior (6)

1. 1. Retirar los cuatro tornillos (1).

2. Retirar las bisagras inferiores (2).

Se han retirado las bisagras.

4.3.2 Montar la bisagra deslizante

▶ Montar en orden inverso.

Reparación

4.4 Sustituir el estante de la puerta

Requisito:

La puerta está abierta.

4.4.1 Extraer el estante de la puerta

- Sacar hacia arriba el estante de la puerta.

Se ha retirado el estante de la puerta.

4.4.2 Montar el estante de la puerta

▶ Montar en orden inverso.

Reparación

4.5 Sustituir el estante

Requisito:

La puerta está abierta.

4.5.1 Extraer el estante

▶ Sacar el estante.

Se ha retirado el estante.

4.5.2 Montar el estante

▶ Montar en orden inverso.

Reparación

4.6 Sustituir el estante extraíble

Requisito:

La puerta está abierta.

4.6.1 Retirar el cajón extraíble

1. Tirar del estante extraíble hasta que la pestaña de bloqueo se suelte.

1. Bajar el estante extraíble e inclinarlo a un lado sacándolo.

2. Se ha retirado el estante extraíble.

4.6.2 Montar el estante extraíble

▶ Montar en orden inverso.

Reparación

4.7 Sustituir el estante del congelador

Requisito:

La puerta está abierta.

4.7.1 Extraer el estante del congelador

- Tirar del estante del congelador.

Se ha retirado el estante del congelador.

4.7.2 Montar el estante del congelador

▶ Montar en orden inverso.

Reparación

4.8 Sustituir el cajón de productos congelados

Requisito:

La puerta está abierta.

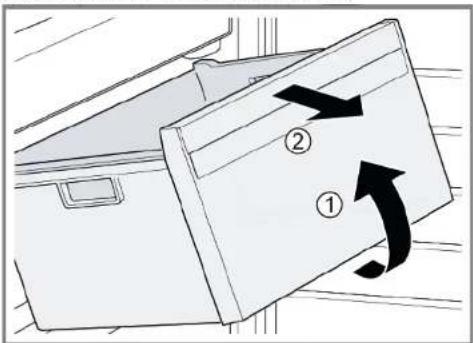

4.8.1 Extraer el cajón de productos congelados

1. Sacar por completo el cajón de productos congelados (1).
2. Extraer el cajón de productos congelados (2).

Se ha retirado el cajón de productos congelados.

4.8.2 Montar el cajón de productos congelados

▶ Montar en orden inverso.

Reparación

4.9 Sustituir el cajón para fruta y verdura

Requisito:

La puerta está abierta.

4.9.1 Extraer el cajón para fruta y verdura

1. Sacar por completo el cajón (1).

2. Extraer el cajón (2).

Se ha retirado el cajón.

4.9.2 Montar el cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

4.10 Sustituir la división y la tapa del cajón para fruta y verdura

Requisito:

La puerta está abierta.

4.10.1 Retirar la división y la tapa del cajón para fruta y verdura

1. Retirar la placa de cristal de la división.

1. Extraer el cajón para fruta y verdura.→524

2. 1. Presionar la palanca en la parte inferior de los dos lados de la división (1).
3. Sacar la división hacia delante (2).

1. Levantar la división e inclinarla hacia el lado sacándola.

Se ha retirado la división.

1. 1. Levantar la tapa del cajón para fruta y verdura.

2. Tirar hacia delante de la tapa del cajón para fruta y verdura, e inclinarla hacia el lado sacándola.

Se ha retirado la tapa del cajón para fruta y verdura.

4.10.2 Montar la división y la tapa del cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

La puerta está abierta.

4.11.1 Extraer el cajón «Cool-fresh»

1. Inclinar el cajón «Cool-fresh» hacia delante (1).
2. Extraer el cajón «Cool-fresh» (2).

Se ha retirado el cajón «Cool-fresh».

4.11.2 Montar el cajón «Cool-fresh»

▶ Montar en orden inverso.

Reparación

4.12 Sustituir el cajón extraíble

Requisito:

La puerta está abierta.

4.12.1 Retirar el cajón extraíble

1. Inclinar el cajón extraíble hacia delante (1).
2. Retirar el cajón extraíble (2).

Se ha retirado el cajón extraíble.

4.12.2 Montar el cajón extraíble

▶ Montar en orden inverso.

Reparación

4.13 Sustituir el foco LED

Herramientas necesarias:

Herramienta especial [00342180]
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!

PELIGRO

¡Riesgo de descarga eléctrica debido a piezas con tensión!

Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PELIGRO

¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución

- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

PRECAUCIÓN

¡Bordes o cantos cortantes! Peligro de cortes

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.

4.13.1 Desmontar el foco LED

1. Soltar la tapa del foco LED.

0 N/A/58

1. Tirar de la tapa del foco LED hacia dentro y al mismo tiempo presionar hacia delante.

1. Desacoplar el módulo del foco LED.

1. Desconectar la conexión eléctrica del foco LED.

Se ha retirado el foco LED.

4.13.2 Montar el foco LED

▶ Montar en orden inverso.

Reparationsinformation - Kyl-/fryskombination

i Om detta dokument.... 531

1.1 Viktig information....531

1.1.1 Syfte 531
