MANUAL DE USUARIO KG36N2ICF SIEMENS

4.4.2 Montarea balamalei de sus a uşii

4.14.2 Montarea lămpii LED de sus

Sustituir el estante que está encima del cajón para fruta y verdura ..................648

Retirar el estante que está encima del cajón para fruta y verdura........648

Montar el estante sobre el cajón para fruta y verdura..........................649

Extraer el cajón de productos congelados..........................................650

Montar el cajón de productos congelados ..........................................650

Montar la lámpara LED del congelador ..............................................655 Consejos de reparación-Frigorífico / congelador 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página626de714En relación con este documento

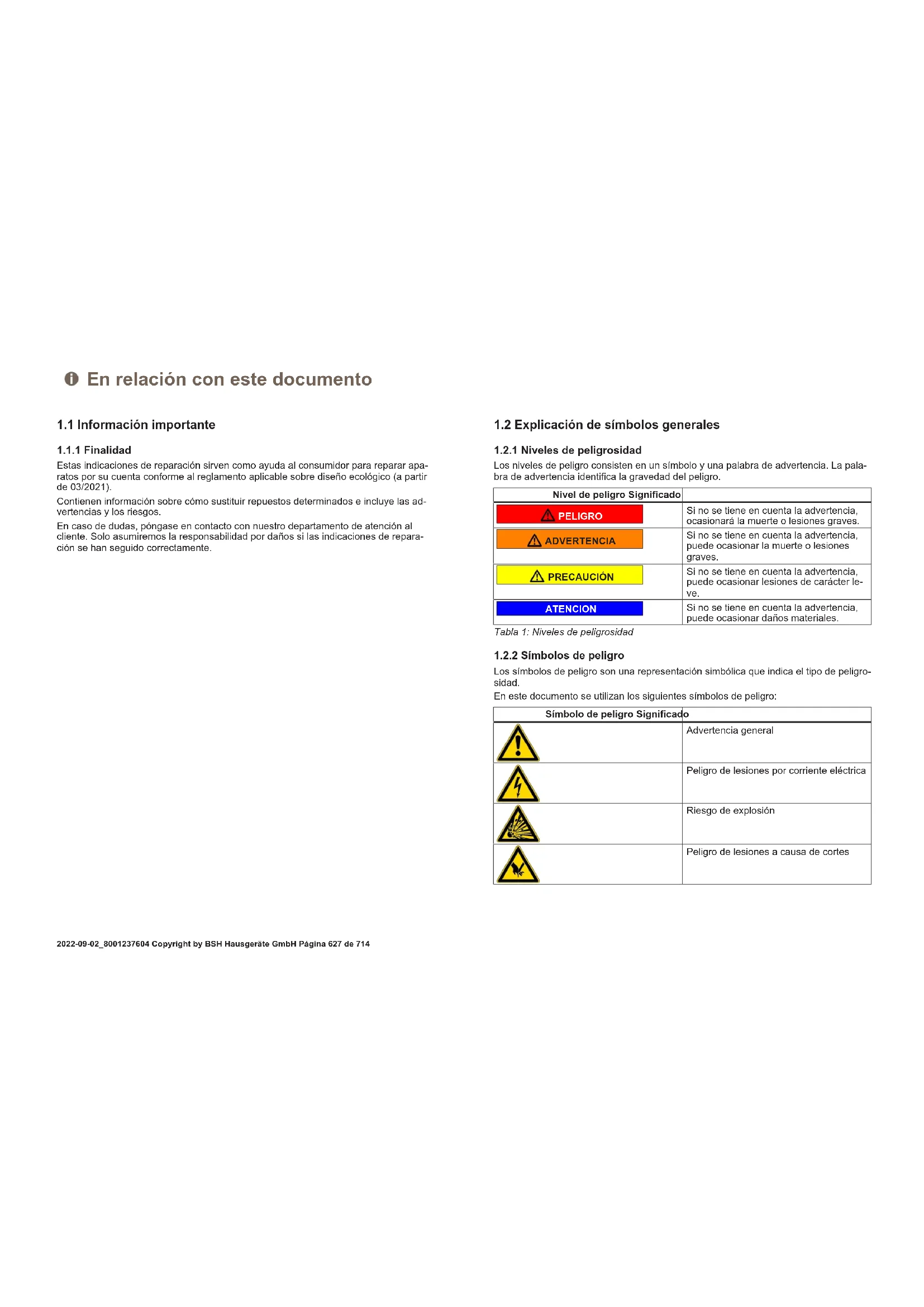

1.1 Información importante

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar apa- ratos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021). Contienen información sobre cómo sustituir repuestos determinados e incluye las ad- vertencias y los riesgos. En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de repara- ción se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La pala- bra de advertencia identifica la gravedad del peligro. Nivel de peligro Significado PELIGRO Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. ADVERTENCIA Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter le- ve. ATENCION Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. Tabla1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligro- sidad. En este documento se utilizan los siguientes símbolos de peligro: Símbolo de peligro Significado Advertencia general Peligro de lesiones por corriente eléctrica Riesgo de explosión Peligro de lesiones a causa de cortes En relación con este documento 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página627de714Símbolo de peligro Significado Peligro de lesiones por aplastamiento Peligro de lesiones por superficies calien- tes Peligro a causa de campos magnéticos de gran potencia Peligro derivado de radiación no ionizante Tabla2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes. PELIGRO ¡Tipo y fuente del peligro! Posibles consecuencias de ignorar el peligro / la advertencia. ▶ Medidas y prohibiciones para prevenir el peligro. El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales: Símbolo general Significado Identificación de una indicación especial (texto y/o gráfico) Símbolo general Significado Identificación de un consejo simple (solo texto) Identificación de un enlace a un video tu- torial Identificación de una herramienta requeri-

Identificación de una condición previa (prerrequisito) Identificación de una condición (si ..., en- tonces ...) Identificación de un resultado Iniciar Identificación de una tecla o botón [00123456] Identificación de un número de material Estado Identificación del texto / ventana mostra- do (en el display del aparato) Tabla3: Símbolos generales En relación con este documento 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página628de714Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión! ¡ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica! ¡ Desconectar el aparato de la red durante al menos 60segundos antes de comen- zar con el trabajo. ¡ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. ¡Riesgo de lesiones debido a bordes afilados! ¡ Usar guantes de protección. Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles ¡ Usar calzado de seguridad. ¡ Asegure los componentes pesados para que no se caigan. ¡ No pegue partes del cuerpo en componentes móviles. ¡Riesgo para la seguridad/el funcionamiento del aparato! ¡ Utilizar únicamente los repuestos originales. ¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)! ¡ No tocar los módulos, incluidas las conexiones y las pistas conductoras. Seguridad 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página629de714Herramientas y auxiliares Designacion Detalles Imagenes Punta Torx TX20 [00340865] 6,3mm (1/4") Herramienta espe- cial [00342180] Herramientas y auxiliares 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página630de714Reparación

4.1 Sustituir la junta de la puerta

Requisito: La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

2. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

El grosor de la nueva junta de la puerta puede diferir ligeramente del gro- sor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo. Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre. Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página631de7141. Comprobar si la ranura de la junta presenta daños.

Si la ranura de la junta está dañada. - Contactar con el servicio de atención al cliente.

Una ligera deformación de la junta de la puerta es normal y no afec- ta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato. Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

4. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página632de7145. Presionar metiendo toda la junta paso a paso en la ranura. La junta de la puerta está montada. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página633de7144.2 Sustituir el tirador de la puerta Herramientas necesarias: Punta Torx TX20 6,3mm (1/4") [00340865] Destornillador plano Punta 10mm x 1,6mm x 200mm Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta.

4.2.1 Retirar el tirador de la puerta

1. Retirar las tapas de los dos tornillos (1).

2. Desatornillar los dos tornillos (2).

3. Retirar el tirador de la puerta (3).

Se ha retirado el tirador de la puerta. El tirador de la segunda puerta puede retirarse del mismo modo.

4.2.2 Montar el tirador de la puerta

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página634de7144.3 Sustituir la bisagra superior de la puerta Herramientas necesarias: Punta Torx TX20 6,3mm (1/4") [00340865] ADVERTENCIA ¡Aparatos pesados y voluminosos! Espalda y lesiones musculares ▶ La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados. ▶ Para mover el aparato se necesitan dos personas. ▶ Utilizar únicamente herramientas y equipos apropiados. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. ADVERTENCIA ¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento ▶ Asegurar los electrodomésticos contra deslizamientos. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan. ▶ Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior. ▶ Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. Se han retirado los accesorios del interior del aparato.

4.3.1 Desmontar la bisagra superior de la puerta

1. Deslizar la pieza de soporte debajo de la sección base.

2. 1. Retirar la cubierta de la bisagra superior (1).

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página636de7144.4 Sustituir la bisagra superior de la puerta (puerta con display) Herramientas necesarias: Punta Torx TX20 6,3mm (1/4") [00340865] ADVERTENCIA ¡Aparatos pesados y voluminosos! Espalda y lesiones musculares ▶ La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados. ▶ Para mover el aparato se necesitan dos personas. ▶ Utilizar únicamente herramientas y equipos apropiados. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. ADVERTENCIA ¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento ▶ Asegurar los electrodomésticos contra deslizamientos. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan. ▶ Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior. ▶ Asegure el componente para que no se caiga. PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada ▶ Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados. ▶ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación. Requisito: El aparato está desconectado del suministro eléctrico. Se han retirado los accesorios del interior del aparato. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página637de7144.4.1 Desmontar la bisagra superior de la puerta

1. Deslizar la pieza de soporte debajo de la sección base.

2. 1. Retirar la cubierta de la bisagra superior (1).

2. Desconectar la conexión eléctrica (2).

3. Desatornillar el tornillo de la conexión a tierra (3).

4.4.2 Montar la bisagra superior de la puerta

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página639de7144.5 Sustituir la bisagra central de la puerta Herramientas necesarias: Punta Torx TX20 6,3mm (1/4") [00340865] ADVERTENCIA ¡Aparatos pesados y voluminosos! Espalda y lesiones musculares ▶ La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados. ▶ Para mover el aparato se necesitan dos personas. ▶ Utilizar únicamente herramientas y equipos apropiados. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. ADVERTENCIA ¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento ▶ Asegurar los electrodomésticos contra deslizamientos. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan. ▶ Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior. ▶ Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. Se han retirado los accesorios del interior del electrodoméstico. Se ha retirado la bisagra superior de la puerta. Se ha retirado la puerta superior.

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página641de7144.6 Sustituir la bisagra inferior de la puerta Herramientas necesarias: Punta Torx TX20 6,3mm (1/4") [00340865] ADVERTENCIA ¡Aparatos pesados y voluminosos! Espalda y lesiones musculares ▶ La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados. ▶ Para mover el aparato se necesitan dos personas. ▶ Utilizar únicamente herramientas y equipos apropiados. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. ADVERTENCIA ¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento ▶ Asegurar los electrodomésticos contra deslizamientos. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan. ▶ Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior. ▶ Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. Se han retirado los accesorios del interior del aparato. Se ha retirado la bisagra superior. Se ha retirado la bisagra central.

Se ha retirado la bisagra inferior de la puerta.

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página642de7144.7 Sustituir el estante Requisito: La puerta está abierta.

4.7.1 Extraer el estante

1. Levantar el estante por detrás (1).

2. Soltar el estante (2).

Se ha retirado el estante.

4.7.2 Montar el estante

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página643de7144.8 Sustituir la bandeja botellero Requisito: La puerta está abierta.

Sacar la bandeja botellero. Se ha retirado la bandeja botellero.

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página644de7144.9 Sustituir el estante de la puerta Requisito: La puerta está abierta.

4.9.1 Extraer el estante de la puerta

Sacar hacia arriba el estante de la puerta. Se ha retirado el estante de la puerta.

4.9.2 Montar el estante de la puerta

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página645de7144.10 Sustituir el cajón de almacenamiento Requisito: La puerta está abierta.

4.10.1 Extraer el cajón de almacenamiento

1. Sacar el cajón de almacenamiento tanto como se pueda.

2. 1. Levantar el cajón de almacenamiento por delante (1).

2. Extraer el cajón (2).

Se ha retirado el cajón de almacenamiento.

4.10.2 Montar el cajón de almacenamiento

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página646de7144.11 Sustituir el cajón para fruta y verdura Requisito: La puerta está abierta.

4.11.1 Extraer el cajón para fruta y verdura

1. Sacar el cajón para fruta y verdura tanto como se pueda.

2. 1. Levantar el cajón para fruta y verdura por delante (1).

2. Extraer el cajón (2).

Se ha retirado el cajón para fruta y verdura.

4.11.2 Montar el cajón para fruta y verdura

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página647de7144.12 Sustituir el estante que está encima del cajón para fruta y verdura Requisito: La puerta está abierta. Se ha retirado el cajón para fruta y verdura.→647

4.12.1 Retirar el estante que está encima del cajón para fruta y verdura

1. Tirar del marco hacia arriba y hacia afuera.

Se han soltado los ganchos laterales.

2. Levantar el marco y deslizarlo hacia atrás.

Se han soltado los ganchos traseros.

3. Retirar el marco.

4. Levantar el estante situado sobre el cajón para fruta y verdura e inclinarlo hacia el

lado para sacarlo. Se ha retirado el estante situado sobre el cajón para fruta y verdura. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página648de7144.12.2 Montar el estante sobre el cajón para fruta y verdura

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página649de7144.13 Sustituir el cajón de productos congelados Requisito: La puerta está abierta.

4.13.1 Extraer el cajón de productos congelados

1. Sacar por completo el cajón de productos congelados (1).

2. Extraer el cajón para alimentos (2).

Se ha retirado el cajón de productos congelados.

4.13.2 Montar el cajón de productos congelados

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página650de7144.14 Sustituir la lámpara LED superior Herramientas necesarias: Herramienta especial [00342180] Su electrodoméstico cuenta con una iluminaciónLED exenta de mante- nimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación! PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada ▶ Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados. ▶ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta.

4.14.1 Desmontar lámpara LED superior

1. 1. Deslizar la herramienta de desmontaje entre la lámpara LED superior y el re-

vestimiento interior del frigorífico para soltar los ganchos de la lámpara (1).

2. Retirar la lámpara LED superior (2).

2. Desconectar la conexión eléctrica de la lámpara LED superior.

Se ha retirado la lámpara LED superior.

Montar en orden inverso. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página651de7144.15 Sustituir la lámpara LED lateral Herramientas necesarias: Herramienta especial [00342180] Su aparato cuenta con una iluminaciónLED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación! PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada ▶ Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados. ▶ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. ATENCION ¡Riesgo de daños de los componentes sensibles a descargas elec- trostáticas (ESD)! Daños en los componentes ▶ Antes de tocar componentes ESD, emplear un sistema de protec- ción electrostática (pulsera de puesta a tierra). ▶ No tocar las conexiones ni las pistas conductoras de los módulos. ▶ Transportar los componentes ESD únicamente en materiales con- ductores o en el embalaje original. ▶ Mantener los componentes ESD alejados de materiales que pue- dan cargarse electrostáticamente (por ejemplo, plástico). Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta. Se han retirado los accesorios del interior del frigorífico.

4.15.1 Desmontar la lámpara LED lateral

1. 1. Deslizar la herramienta de desmontaje entre el difusor de la lámpara y la car-

casa para soltar el gancho (1).

2. Sacar del todo el difusor de la lámpara (2).

3. Soltar los ganchos de fijación siguientes del difusor de la misma manera.

Se ha retirado el difusor de la lámpara. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página652de7142. 1. Presionar el gancho de fijación para soltarlo (1).

2. Mover el módulo LED hacia arriba aprox. 1cm para desconectar el módulo

LED de la toma eléctrica (2).

3. Extraer el módulo LED (3).

Se ha extraído la lámpara LED lateral.

4.15.2 Montar la lámpara LED lateral

Debido a que los ganchos del difusor de la lámpara se rompen fácilmen- te durante el proceso de extracción, el repuesto de la lámpara LED late- ral es un conjunto que incluye el módulo LED y el difusor de la lámpara.

1. 1. Deslizar la herramienta de desmontaje entre el difusor de la lámpara y la car-

casa para soltar el gancho (1).

2. Sacar del todo el difusor de la lámpara (2).

3. Soltar los ganchos de fijación siguientes del difusor de la misma manera.

Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página653de7142. 1. Presionar el gancho de fijación para soltarlo (1).

2. Deslizar el módulo LED hacia arriba para sacarlo de la carcasa.

3. Desechar la carcasa del módulo LED, que se utiliza por motivos de seguridad

en el transporte de piezas de recambio (3).

3. Montar el módulo LED y el difusor de la lámpara en orden inverso al del desmon-

taje. Reparación 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página654de7144.16 Sustituir la lámpara LED del congelador Herramientas necesarias: Herramienta especial [00342180] Su electrodoméstico cuenta con una iluminaciónLED exenta de mante- nimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación! PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada ▶ Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados. ▶ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta.

1. Deslizar la herramienta de desmontaje entre la lámpara y la carcasa por el la-

do de la lámpara para crear un hueco (1).

2. Deslizar la herramienta de desmontaje por el otro lado del gancho de fijación

de la lámpara y rotarla hacia delante (2).

3. Retirar la lámpara LED del congelador (3).

La lámpara LED del congelador está desconectada. Se ha extraído la lámpara LED del congelador.
