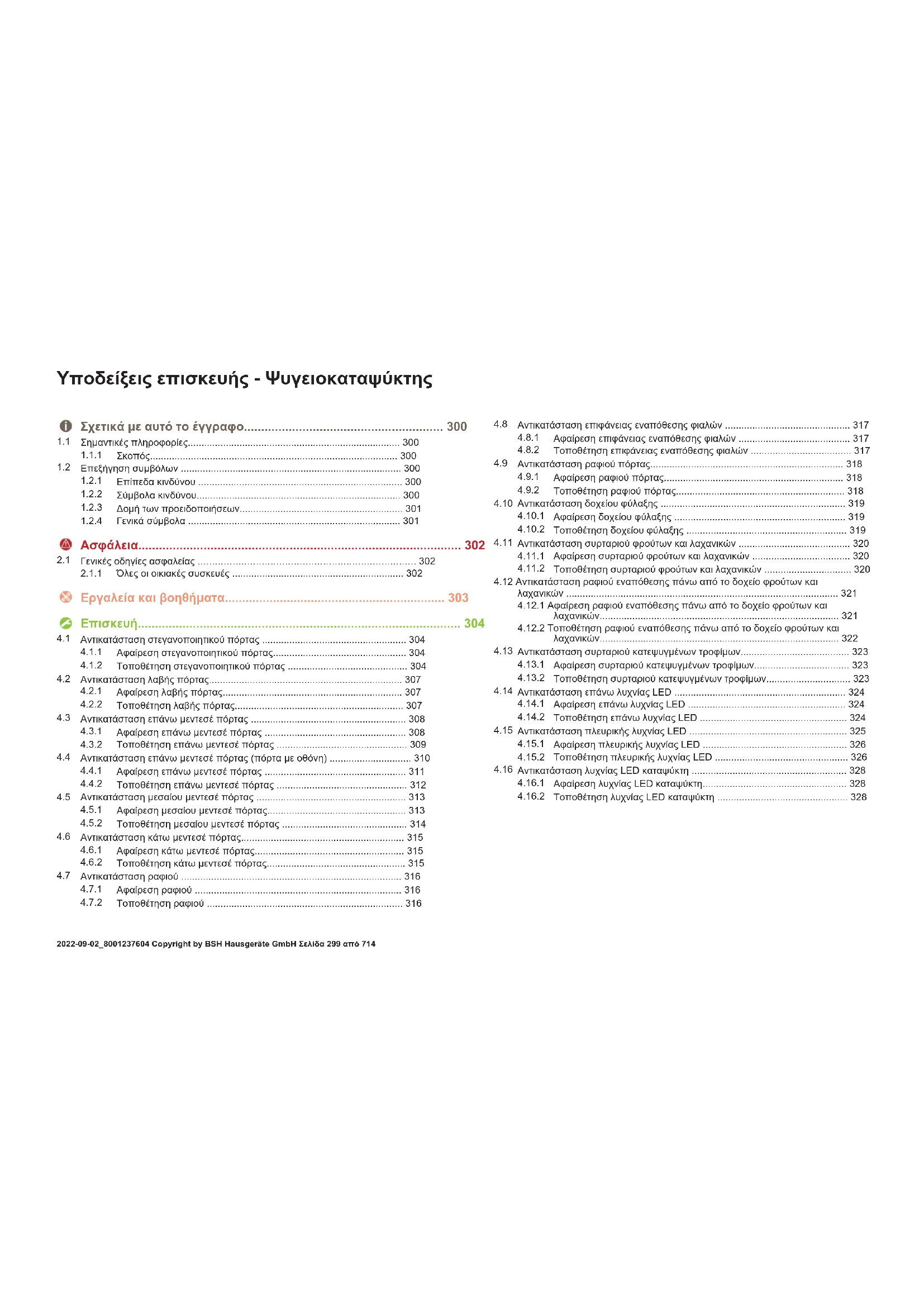

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KG36N2ICF SIEMENS

Αντικατάσταση στεγανοποιητικού πόρτας .....................................................304

Αφαίρεση στεγανοποιητικού πόρτας.................................................304

Τοποθέτηση στεγανοποιητικού πόρτας ............................................304

Αντικατάσταση επάνω μεντεσέ πόρτας .........................................................308

Αφαίρεση επάνω μεντεσέ πόρτας ....................................................308

Τοποθέτηση επάνω μεντεσέ πόρτας ................................................309

Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) ..............................310

Αφαίρεση επάνω μεντεσέ πόρτας ....................................................311

Τοποθέτηση επάνω μεντεσέ πόρτας ................................................312

Αντικατάσταση μεσαίου μεντεσέ πόρτας .......................................................313

Αφαίρεση μεσαίου μεντεσέ πόρτας...................................................313

Τοποθέτηση μεσαίου μεντεσέ πόρτας ..............................................314

Αντικατάσταση κάτω μεντεσέ πόρτας............................................................315

Αφαίρεση κάτω μεντεσέ πόρτας.......................................................315

Τοποθέτηση κάτω μεντεσέ πόρτας...................................................315

Αντικατάσταση επιφάνειας εναπόθεσης φιαλών ..............................................317

Αφαίρεση επιφάνειας εναπόθεσης φιαλών .........................................317

Τοποθέτηση επιφάνειας εναπόθεσης φιαλών .....................................317

Αντικατάσταση ραφιού πόρτας.......................................................................318

Τοποθέτηση ραφιού πόρτας..............................................................318

Αντικατάσταση δοχείου φύλαξης ....................................................................319

Αφαίρεση δοχείου φύλαξης ...............................................................319

Τοποθέτηση δοχείου φύλαξης ...........................................................319

Αντικατάσταση συρταριού φρούτων και λαχανικών .........................................320

Αφαίρεση συρταριού φρούτων και λαχανικών ....................................320

Τοποθέτηση συρταριού φρούτων και λαχανικών ................................320

4.12 Αντικατάσταση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και

λαχανικών ....................................................................................................321

4.12.1 Αφαίρεση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και

λαχανικών........................................................................................321

4.12.2 Τοποθέτηση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και

Αντικατάσταση συρταριού κατεψυγμένων τροφίμων........................................323

Αφαίρεση συρταριού κατεψυγμένων τροφίμων...................................323

Τοποθέτηση συρταριού κατεψυγμένων τροφίμων...............................323

Αντικατάσταση επάνω λυχνίας LED ...............................................................324

Τοποθέτηση επάνω λυχνίας LED ......................................................324

Αντικατάσταση πλευρικής λυχνίας LED ..........................................................325

Αφαίρεση πλευρικής λυχνίας LED .....................................................326

Τοποθέτηση πλευρικής λυχνίας LED .................................................326

Αντικατάσταση λυχνίας LED καταψύκτη .........................................................328

Αφαίρεση λυχνίας LED καταψύκτη.....................................................328

Τοποθέτηση λυχνίας LED καταψύκτη ................................................328 Yποδείξεις επισκευής-Ψυγειοκαταψύκτης 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα299από714Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα300από714Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση. ▶ Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσεων Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα301από714Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! ¡ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ¡ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ¡ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας. Κίνδυνος τραυματισμού από κοφτερές άκρες! ¡ Φοράτε προστατευτικά γάντια. Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη ¡ Φοράτε προστατευτικά υποδήματα. ¡ Ασφαλίστε τα βαριά μέρη από πτώση. ¡ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη. Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής! ¡ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)! ¡ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα302από714Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Μύτη Torx TX20 [00340865] 6,3mm (1/4") Ειδικό εργαλείο [00342180] Εργαλεία και βοηθήματα 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα303από714Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και

2. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

Το πάχος του νέου στεγανοποιητικού πόρτας μπορεί να αποκλίνει ελαφρώς από το πάχος του παλαιού στεγανοποιητικού πόρτας. Αυτό δεν θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία. Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί να βελτιστοποιήσετε τη συμπεριφορά κλεισίματος αργότερα. Οι μικρές οπές πλευρικά στο στεγανοποιητικό της πόρτας είναι λειτουργικές (απαραίτητες για τον αερισμό). Δεν είναι κατασκευαστικά ελαττώματα.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα304από7141. Ελέγξτε την εγκοπή για το στεγανοποιητικό για ζημιές.

Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη. - Επικοινωνήστε με την εξυπηρέτηση πελατών.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

4. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα305από7145. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής. Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα306από7144.2 Αντικατάσταση λαβής πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] Πλακέ κατσαβίδι Λεπίδα 10mm x 1,6mm x 200mm Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).

2. Ξεβιδώστε δύο βίδες (2).

3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί. Η λαβή πόρτας για τη δεύτερη πόρτα μπορεί να αφαιρεθεί με τον ίδιο

4.2.2 Τοποθέτηση λαβής πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα307από7144.3 Αντικατάσταση επάνω μεντεσέ πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών ▶ Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς. ▶ Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. ▶ Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης ▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων. ▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο. ▶ Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Σύρετε το τμήμα υποστήριξης κάτω από την ενότητα βάσης.

2. 1. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (1).

2. Ξεβιδώστε δύο βίδες (2).

3. Αφαιρέστε τον επάνω μεντεσέ (3).

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα308από7143. Αφαιρέστε την επάνω θύρα, Ο επάνω μεντεσές έχει αφαιρεθεί.

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα309από7144.4 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών ▶ Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς. ▶ Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. ▶ Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης ▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων. ▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο. ▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ▶ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα310από7144.4.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Σύρετε το τμήμα υποστήριξης κάτω από την ενότητα βάσης.

2. 1. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (1).

2. Αποσυνδέστε την ηλεκτρική σύνδεση (2).

3. Ξεβιδώστε τη βίδα σύνδεσης γείωσης (3).

3. 1. Ξεβιδώστε τη βίδα (1).

2. Αφαιρέστε τον επάνω μεντεσέ (2).

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα311από7144. Αφαιρέστε την επάνω πόρτα. Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση επάνω μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα312από7144.5 Αντικατάσταση μεσαίου μεντεσέ πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών ▶ Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς. ▶ Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. ▶ Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης ▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων. ▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο. ▶ Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής. Ο επάνω μεντεσές της θύρας έχει αφαιρεθεί. Η επάνω θύρα έχει αφαιρεθεί.

4.5.1 Αφαίρεση μεσαίου μεντεσέ πόρτας

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον μεσαίο μεντεσέ (2).

2. Αφαιρέστε την κάτω θύρα.

Ο μεσαίος μεντεσές έχει αφαιρεθεί.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα313από7144.5.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα314από7144.6 Αντικατάσταση κάτω μεντεσέ πόρτας Ειδικά βοηθητικά μέσα: Μύτη Torx TX20 6,3mm (1/4") [00340865] ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μυών ▶ Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς. ▶ Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα. ▶ Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης ▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων. ▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο. ▶ Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής. Ο επάνω μεντεσές έχει αφαιρεθεί. Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.6.1 Αφαίρεση κάτω μεντεσέ πόρτας

1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον κάτω μεντεσέ (2).

Ο κάτω μεντεσές θύρας έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα315από7144.7 Αντικατάσταση ραφιού Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

1. Σηκώστε το ράφι πίσω (1).

2. Απελευθερώστε το συρτάρι (2).

4.7.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα316από7144.8 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών. Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.8.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα317από7144.9 Αντικατάσταση ραφιού πόρτας Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση ραφιού πόρτας

Ανασηκώστε το ράφι πόρτας προς τα επάνω. Το ράφι πόρτας έχει αφαιρεθεί.

4.9.2 Τοποθέτηση ραφιού πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα318από7144.10 Αντικατάσταση δοχείου φύλαξης Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση δοχείου φύλαξης

1. Τραβήξτε προς τα έξω το δοχείο φύλαξης μέχρι τέρμα.

2. 1. Σηκώστε το δοχείο φύλαξης μπροστά (1).

2. Αφαιρέστε το συρτάρι (2).

Το δοχείο φύλαξης αφαιρέθηκε.

4.10.2 Τοποθέτηση δοχείου φύλαξης

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα319από7144.11 Αντικατάσταση συρταριού φρούτων και λαχανικών Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω το δοχείο φρούτων και λαχανικών μέχρι τέρμα.

2. 1. Ανασηκώστε το δοχείο φρούτων και λαχανικών μπροστά (1).

2. Αφαιρέστε το συρτάρι (2).

Το δοχείο φρούτων και λαχανικών έχει αφαιρεθεί.

4.11.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα320από7144.12 Αντικατάσταση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών Προϋπόθεση: Η πόρτα είναι ανοιχτή. Το δοχείο φρούτων και λαχανικών έχει αφαιρεθεί.→320

4.12.1 Αφαίρεση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και

1. Σπρώξτε το πλαίσιο στεγανοποίησης προς τα επάνω και έξω.

Τα πλευρικά άγκιστρα απελευθερώνονται.

2. Σηκώστε προς τα επάνω το πλαίσιο στεγανοποίησης και σύρετέ το προς τα πίσω.

Τα πίσω άγκιστρα απελευθερώνονται.

3. Αφαιρέστε το πλαίσιο στεγανοποίησης.

4. Σηκώστε επάνω το ράφι πάνω από το δοχείο φρούτων και λαχανικών και

περιστρέψτε το στην άκρη για να το αφαιρέσετε. Το ράφι εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών αφαιρέθηκε.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα321από7144.12.2 Τοποθέτηση ραφιού εναπόθεσης πάνω από το δοχείο φρούτων και λαχανικών

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα322από7144.13 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων Προϋπόθεση: Η πόρτα είναι ανοιχτή.

4.13.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).

2. Αφαιρέστε το συρτάρι τροφίμων (2).

Το συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.13.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα323από7144.14 Αντικατάσταση επάνω λυχνίας LED Ειδικά βοηθητικά μέσα: Ειδικό εργαλείο [00342180] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ▶ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.14.1 Αφαίρεση επάνω λυχνίας LED

1. 1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της άνω λυχνίας LED και της

εσωτερικής επένδυσης του συγκροτήματος ψυγείου για να απελευθερώσετε τα άγκιστρα της λυχνίας (1).

2. Αφαιρέστε την επάνω λυχνία LED (2).

2. Αποσυνδέστε την ηλεκτρική σύνδεση της επάνω λυχνίας LED.

Η επάνω λυχνία LED αφαιρέθηκε.

4.14.2 Τοποθέτηση επάνω λυχνίας LED

Εγκαταστήστε με την αντίθετη σειρά.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα324από7144.15 Αντικατάσταση πλευρικής λυχνίας LED Ειδικά βοηθητικά μέσα: Ειδικό εργαλείο [00342180] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ▶ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)! Ζημιά στοιχείων ▶ Πριν αγγίξετε εξαρτήματα ευαίσθητα στον στατικό ηλεκτρισμό (eSDS) χρησιμοποιήστε ένα σύστημα ηλεκτροστατικής προστασίας (βραχιολάκι ασφαλείας και σύνδεση με τη γη ). ▶ Μην αγγίζετε τις συνδέσεις και τους αγωγούς των πλακετών. ▶ Κατά την μεταφορά εξαρτημάτων ευαίσθητα στον στατικό ηλεκτρισμό (ESDs) ή αγώγιμων υλικών θα πρέπει να μεταφέρονται στην αρχική τους συσκευασία. ▶ Κρατήστε τα εξαρτήματα ευαίσθητα στον στατικό ηλεκτρισμό (ESDs) μακριά από ηλεκτροστατικά φορτισμένα υλικά (π.χ.

Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή. Αφαιρέθηκαν τα εσωτερικά εξαρτήματα RC.

1. 1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της διάταξης διάχυσης

λυχνίας και του περιβλήματος για να απελευθερώσετε το άγκιστρο (1).

2. Μετακινήστε προς τα έξω τη διάταξη διάχυσης της λυχνίας (2).

3. Απελευθερώστε τα ακόλουθα άγκιστρα στερέωσης της διάταξης διάχυσης

κατά τον ίδιο τρόπο. Η διάταξη διάχυσης της λυχνίας αφαιρέθηκε.

2. 1. Πατήστε το άγκιστρο στερέωσης για να το απελευθερώσετε (1).

2. Μετακινήστε τη μονάδα LED περ. 1 cm προς τα επάνω για αφαίρεση για να

την αποσυνδέσετε από την ηλεκτρική πρίζα (2).

3. Αφαιρέστε τη μονάδα LED (3).

Η πλευρική λυχνία LED αφαιρέθηκε.

4.15.2 Τοποθέτηση πλευρικής λυχνίας LED

Επειδή τα άγκιστρα της διάταξης διάχυσης της λυχνίας είναι εύκολο να σπάσουν κατά τη διαδικασία αφαίρεσης, η ανταλλακτική πλευρική λυχνία LED είναι το σετ που περιλαμβάνει τη μονάδα LED και τη διάταξη διάχυσης της λυχνίας.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα326από7141. 1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της διάταξης διάχυσης λυχνίας και του περιβλήματος για να απελευθερώσετε το άγκιστρο (1).

2. Μετακινήστε προς τα έξω τη διάταξη διάχυσης της λυχνίας (2).

3. Απελευθερώστε τα ακόλουθα άγκιστρα στερέωσης της διάταξης διάχυσης

κατά τον ίδιο τρόπο.

2. 1. Πατήστε το άγκιστρο στερέωσης για να το απελευθερώσετε (1).

2. Σύρετε τη μονάδα LED προς τα επάνω και έξω από το περίβλημα.

3. Αποθέστε το περίβλημα μονάδας LED που χρησιμοποιείται για λόγους

ασφάλειας μεταφοράς ανταλλακτικών (3).

3. Εγκαταστήστε τη μονάδα LED και τη διάταξη διάχυσης της λυχνίας στην

αντίστροφη σειρά για αφαίρεση.

2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Σελίδα327από7144.16 Αντικατάσταση λυχνίας LED καταψύκτη Ειδικά βοηθητικά μέσα: Ειδικό εργαλείο [00342180] Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ▶ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ▶ Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ▶ Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή.

4.16.1 Αφαίρεση λυχνίας LED καταψύκτη

1. Σύρετε το εργαλείο αποσυναρμολόγησης μεταξύ της λυχνίας και του

περιβλήματος πλευρικά της λυχνίας για να δημιουργηθεί κενό (1).

2. Σύρετε το εργαλείο αποσυναρμολόγησης στην άλλη πλευρά του άγκιστρου

στερέωσης της λυχνίας και περιστρέψτε το προς τα εμπρός (2).

3. Αφαιρέστε τη λυχνία LED καταψύκτη (3).

Η λυχνία LED καταψύκτη αποσυνδέθηκε. Η λυχνία LED καταψύκτη αφαιρέθηκε.

4.16.2 Τοποθέτηση λυχνίας LED καταψύκτη

Εγκαταστήστε με την αντίθετη σειρά.
