HASZNÁLATI ÚTMUTATÓ KG36N2ICF SIEMENS

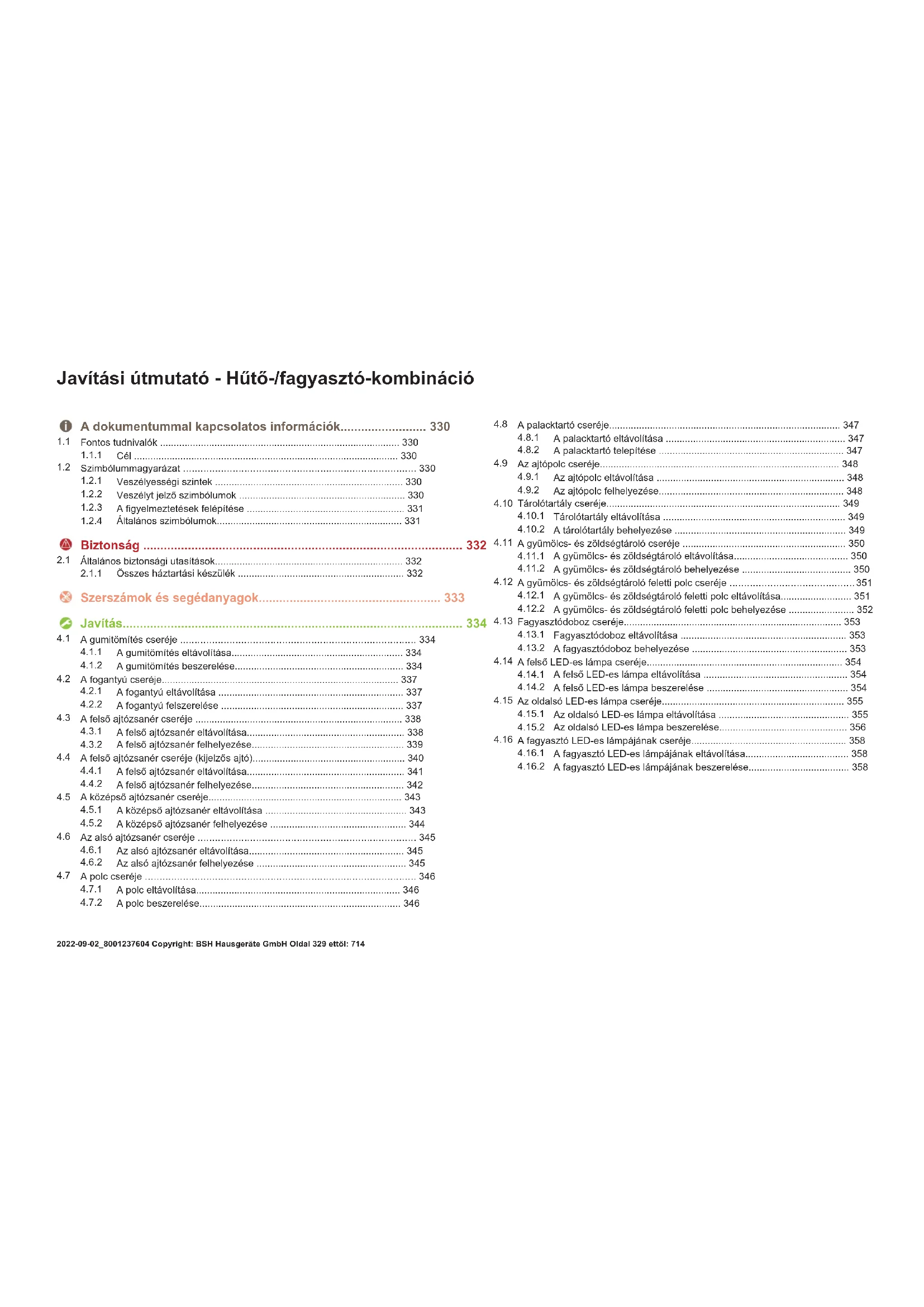

Veszélyességi szintek .....................................................................330

Veszélyt jelző szimbólumok .............................................................330

A figyelmeztetések felépítése ..........................................................331

Általános biztonsági utasítások.....................................................................332

Összes háztartási készülék .............................................................332 Szerszámok és segédanyagok.....................................................333 Javítás...................................................................................................334

A gumitömítés eltávolítása...............................................................334

A felső ajtózsanér eltávolítása..........................................................338

A felső ajtózsanér felhelyezése........................................................339

A felső ajtózsanér cseréje (kijelzős ajtó)........................................................340

A felső ajtózsanér eltávolítása..........................................................341

A felső ajtózsanér felhelyezése........................................................342

A középső ajtózsanér cseréje.......................................................................343

A középső ajtózsanér eltávolítása ....................................................343

A középső ajtózsanér felhelyezése ..................................................344

Az alsó ajtózsanér eltávolítása.........................................................345

Az alsó ajtózsanér felhelyezése .......................................................345

Az ajtópolc eltávolítása .....................................................................348

Az ajtópolc felhelyezése....................................................................348

Tárolótartály eltávolítása ...................................................................349

A tárolótartály behelyezése ...............................................................349

A gyümölcs- és zöldségtároló cseréje ............................................................350

A gyümölcs- és zöldségtároló eltávolítása..........................................350

A gyümölcs- és zöldségtároló behelyezése ........................................350

A gyümölcs- és zöldségtároló feletti polc cseréje ............................................351

A gyümölcs- és zöldségtároló feletti polc eltávolítása..........................351

A gyümölcs- és zöldségtároló feletti polc behelyezése ........................352

Fagyasztódoboz eltávolítása .............................................................353

A fagyasztódoboz behelyezése .........................................................353

A felső LED-es lámpa eltávolítása .....................................................354

A felső LED-es lámpa beszerelése ....................................................354

Az oldalsó LED-es lámpa cseréje...................................................................355

Az oldalsó LED-es lámpa eltávolítása ................................................355

Az oldalsó LED-es lámpa beszerelése...............................................356

A fagyasztó LED-es lámpájának cseréje.........................................................358

A fagyasztó LED-es lámpájának eltávolítása......................................358

A fagyasztó LED-es lámpájának beszerelése.....................................358 Javítási útmutató-Hűtő-/fagyasztó-kombináció 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal329ettől:714A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal330ettől:714Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. ▶ A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal331ettől:714Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal332ettől:714Szerszámok és segédanyagok Kijelölés Részletek Képek TX20 Torx bithegy [00340865] 6,3 mm(1/4") Különleges szer- szám [00342180] Szerszámok és segédanyagok 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal333ettől:714Javítás

4.1 A gumitömítés cseréje

Követelmény: Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

2. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vastag- ságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú műkö- dését. Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját. A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal334ettől:7141. Ellenőrizze a barázdát sérülések szempontjából.

Ha a gumitömítés barázdája sérült: - Vegye fel a kapcsolatot az ügyfélszolgálattal.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe tör- ténő behelyezés előtt. Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

4. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal335ettől:7145. Nyomja a teljes gumitömítést apránként a barázdába. Beszerelte a gumitömítést. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal336ettől:7144.2 A fogantyú cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] Laposfejű csavarhúzó Hegy 10mm x 1,6mm x 200mm Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).

2. Csavarja ki a két csavart (2).

3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút. A második ajtó fogantyújának eltávolítása ugyanígy történik.

4.2.2 A fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal337ettől:7144.3 A felső ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ▶ A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse. ▶ A készülék elmozdításához két emberre van szükség. ▶ Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések ▶ Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés. ▶ Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása. ▶ Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

4.3.1 A felső ajtózsanér eltávolítása

1. Csúsztassa a támasztékot az alaplap alá.

2. 1. Távolítsa el a felső zsanér burkolatát (1).

2. Csavarja ki mindkét csavart (2).

3. Távolítsa el a felső zsanért (3).

Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal338ettől:7143. Vegye le a felső ajtót. Eltávolította a felső zsanért.

4.3.2 A felső ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal339ettől:7144.4 A felső ajtózsanér cseréje (kijelzős ajtó) Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ▶ A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse. ▶ A készülék elmozdításához két emberre van szükség. ▶ Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések ▶ Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés. ▶ Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása. ▶ Biztosítsa az alkatrészt leesés ellen. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt ▶ Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti. ▶ A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal340ettől:7144.4.1 A felső ajtózsanér eltávolítása

1. Csúsztassa a támasztékot az alaplap alá.

2. 1. Távolítsa el a felső zsanér burkolatát (1).

2. Válassza le az elektromos csatlakozást (2).

3. Csavarja ki a földelő csatlakozás csavarját (3).

3. 1. Csavarja ki a csavart (1).

2. Távolítsa el a felső zsanért (2).

Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal341ettől:7144. Vegye le a felső ajtót. Eltávolította a felső zsanért.

4.4.2 A felső ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal342ettől:7144.5 A középső ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ▶ A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse. ▶ A készülék elmozdításához két emberre van szükség. ▶ Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések ▶ Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés. ▶ Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása. ▶ Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Eltávolította az ajtó felső zsanérját. Eltávolította a felső ajtót.

4.5.1 A középső ajtózsanér eltávolítása

1. 1. Csavarja ki mindkét csavart (1).

2. Távolítsa el a középső zsanért (2).

Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal343ettől:7142. Vegye le az alsó ajtót. Eltávolította a középső zsanért.

4.5.2 A középső ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal344ettől:7144.6 Az alsó ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ▶ A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse. ▶ A készülék elmozdításához két emberre van szükség. ▶ Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések ▶ Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés. ▶ Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása. ▶ Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Eltávolította a felső zsanért. Eltávolította a középső zsanért.

4.6.1 Az alsó ajtózsanér eltávolítása

1. Csavarja ki mindkét csavart (1).

2. Távolítsa el az alsó zsanért (2).

Eltávolította az alsó ajtózsanért.

4.6.2 Az alsó ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal345ettől:7144.7 A polc cseréje Követelmény: Az ajtó nyitva van

4.7.1 A polc eltávolítása

1. Emelje meg a polc hátsó részét (1).

2. A polc kilazul (2).

Eltávolította a polcot.

4.7.2 A polc beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal346ettől:7144.8 A palacktartó cseréje Követelmény: Az ajtó nyitva van

4.8.1 A palacktartó eltávolítása

Húzza ki a palacktartót. Eltávolította a palacktartót.

4.8.2 A palacktartó telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal347ettől:7144.9 Az ajtópolc cseréje Követelmény: Az ajtó nyitva van

4.9.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot. Eltávolította az ajtópolcot.

4.9.2 Az ajtópolc felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal348ettől:7144.10 Tárolótartály cseréje Követelmény: Az ajtó nyitva van

4.10.1 Tárolótartály eltávolítása

1. Húzza ki a tárolótartályt, amennyire csak tudja.

2. 1. Maga felé húzva emelje ki a tárolótartályt (1).

2. Távolítsa el a tárolótartályt (2).

Eltávolította a tárolótartályt.

4.10.2 A tárolótartály behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal349ettől:7144.11 A gyümölcs- és zöldségtároló cseréje Követelmény: Az ajtó nyitva van

4.11.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki a zöldség- és gyümölcstárolót, amennyire csak tudja.

2. 1. Maga felé húzva emelje ki a zöldség- és gyümölcstárolót (1).

2. Távolítsa el a tárolótartályt (2).

Eltávolította a gyümölcs- és zöldségtárolót.

4.11.2 A gyümölcs- és zöldségtároló behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal350ettől:7144.12 A gyümölcs- és zöldségtároló feletti polc cseréje Követelmény: Az ajtó nyitva van Eltávolította a gyümölcs- és zöldségtárolót.→350

4.12.1 A gyümölcs- és zöldségtároló feletti polc eltávolítása

1. Tolja felfelé és kifelé a tömítőkeretet.

Az oldalsó horgok kioldanak.

2. Emelje meg a tömítőkeretet, és tolja hátrafelé.

A hátsó horgok kioldanak.

3. Távolítsa el a tömítőkeretet.

4. Emelje meg a gyümölcs- és zöldségtároló feletti polcot, és fordítsa oldalra.

Eltávolította a gyümölcs- és zöldségtároló feletti polcot. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal351ettől:7144.12.2 A gyümölcs- és zöldségtároló feletti polc behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal352ettől:7144.13 Fagyasztódoboz cseréje Követelmény: Az ajtó nyitva van

4.13.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).

2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.13.2 A fagyasztódoboz behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal353ettől:7144.14 A felső LED-es lámpa cseréje Különleges eszközök Különleges szerszám [00342180] A készüléke karbantartásmentes LEDvilágítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javít- hatja meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt ▶ Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti. ▶ A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.14.1 A felső LED-es lámpa eltávolítása

1. 1. Csúsztassa be a szerelőeszközt a felső LED-es lámpa és a hűtőszekrény bel-

ső felülete közé a lámpát tartó horgok kioldásához (1).

2. Távolítsa el a felső LED-es lámpát (2).

2. Válassza le a felső LED-es lámpa elektromos csatlakozását.

Eltávolította a felső LED-es lámpát.

4.14.2 A felső LED-es lámpa beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal354ettől:7144.15 Az oldalsó LED-es lámpa cseréje Különleges eszközök Különleges szerszám [00342180] A készüléke karbantartásmentes LEDvilágítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javít- hatja meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt ▶ Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti. ▶ A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. FIGYELEM! Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának ve- szélye!! Alkatrészek károsodása ▶ Az ESD-k megérintése előtt használjon elektrosztatikus védelmi rendszert (földeléssel ellátott karpántot). ▶ Ne érintse meg a modulok csatlakozásait és vezetőit. ▶ Az ESD-ket kizárólag vezetőképes anyagokban vagy az eredeti csomagolásban szállítsa. ▶ Tartsa távol az ESD-ket az elektrosztatikusan feltöltődő anyagok- tól (pl. műanyag). Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van Eltávolította a hűtőszekrény belső szerelvényeit.

4.15.1 Az oldalsó LED-es lámpa eltávolítása

1. 1. Csúsztassa be a szerelőeszközt a lámpabúra és a lámpatest közé a hurok ki-

2. Vegye ki a lámpabúrát (2).

3. Ugyanezzel az eljárással oldja ki a lámpabúra rögzítőhorgait.

Eltávolította a lámpabúrát. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal355ettől:7142. 1. A kioldáshoz nyomja le a rögzítőhorgot (1).

2. Emelje meg a LED modult kb. 1 cm-t, így kiemelheti a foglalatból (2).

3. Távolítsa el a LED-es modult (3).

Eltávolította az oldalsó LED-es lámpát.

4.15.2 Az oldalsó LED-es lámpa beszerelése

A lámpaburkolat horgai könnyen eltörhetnek az eltávolítás során, ezért az oldalsó LED-es lámpa pótkészlete a LED-es modult és a lámpaburko- latot is tartalmazza.

1. 1. Csúsztassa be a szerelőeszközt a lámpabúra és a lámpatest közé a hurok ki-

2. Vegye ki a lámpabúrát (2).

3. Ugyanezzel az eljárással oldja ki a lámpabúra rögzítőhorgait.

Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal356ettől:7142. 1. A kioldáshoz nyomja le a rögzítőhorgot (1).

2. Csúsztassa ki a LED-modult felfelé a házból.

3. Biztonsági okokból ártalmatlanítsa a pótalkatrészek szállítására használt LED-

3. Az eltávolításhoz képest fordított sorrendben telepítse a LED-modult és a lámpa-

búrát. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal357ettől:7144.16 A fagyasztó LED-es lámpájának cseréje Különleges eszközök Különleges szerszám [00342180] A készüléke karbantartásmentes LEDvilágítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javít- hatja meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt ▶ Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti. ▶ A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.16.1 A fagyasztó LED-es lámpájának eltávolítása

1. Csúsztassa be a szerelőeszközt a lámpa és a lámpatest közé a lámpa olda-

lán, hogy a kettő között rés nyíljon (1).

2. Csúsztassa be a szerelőeszközt a lámpa másik oldalán a rögíztőhorgokhoz,

és fordítsa el az eszközt (2).

3. Távolítsa el a fagyasztó LED-es lámpáját (3).

A fagyasztó LED-es lámpáját leválasztotta a készülékről. Eltávolította a fagyasztó LED-es lámpáját.

4.16.2 A fagyasztó LED-es lámpájának beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2022-09-02_8001237604 Copyright: BSH Hausgeräte GmbH Oldal358ettől:714Utilizzo del documento ...................................................................360
