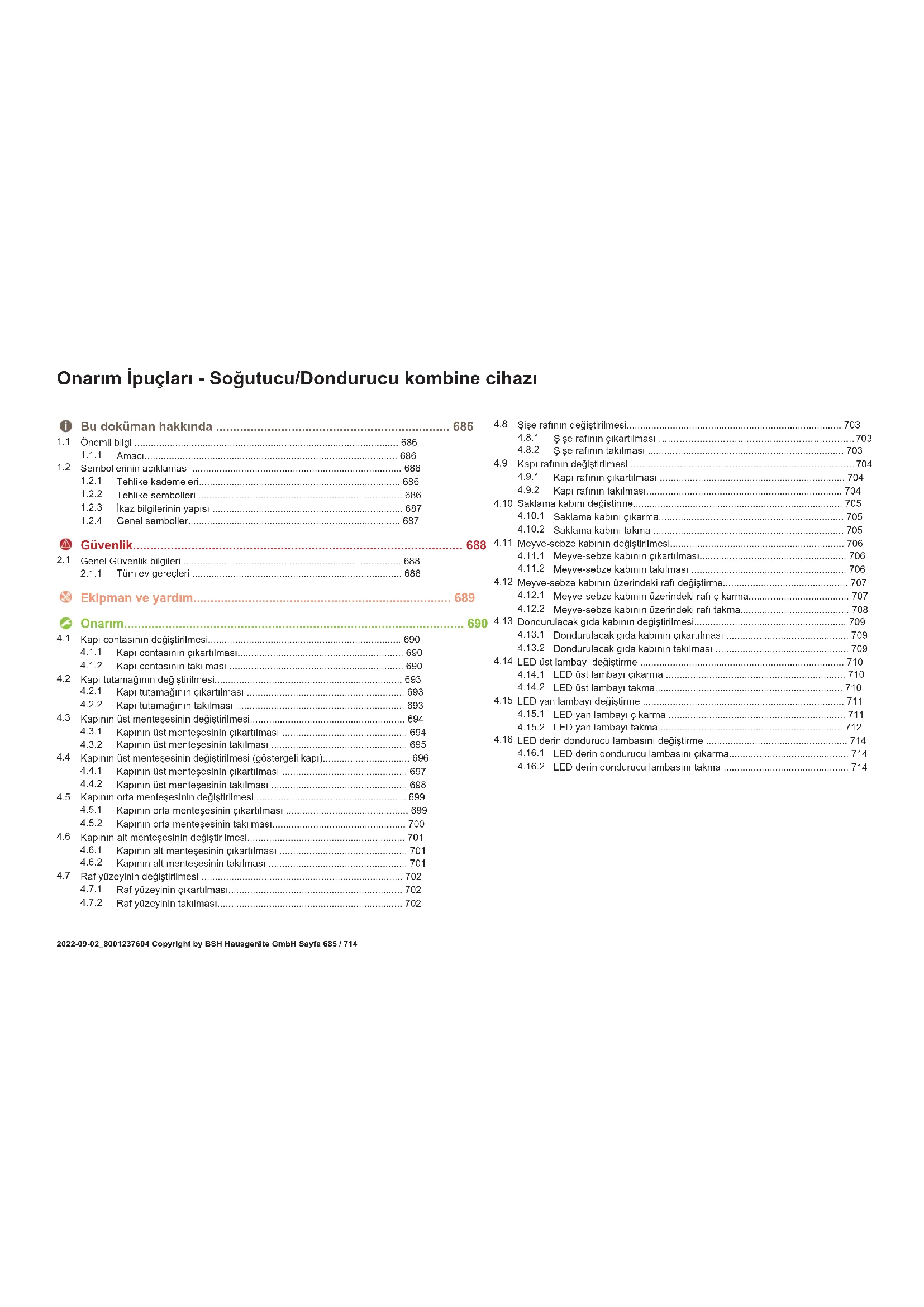

KULLANIM KILAVUZU KG36N2ICF SIEMENS

İkaz bilgilerinin yapısı ......................................................................687

Kapı contasının değiştirilmesi.......................................................................690

Kapı contasının çıkartılması.............................................................690

Kapı contasının takılması ................................................................690

Kapı tutamağının değiştirilmesi.....................................................................693

Kapı tutamağının çıkartılması ..........................................................693

Kapının üst menteşesinin değiştirilmesi.........................................................694

Kapının üst menteşesinin çıkartılması ..............................................694

Kapının üst menteşesinin takılması ..................................................695

Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)................................696

Kapının üst menteşesinin çıkartılması ..............................................697

Kapının üst menteşesinin takılması ..................................................698

Kapının orta menteşesinin değiştirilmesi .......................................................699

Kapının orta menteşesinin çıkartılması .............................................699

Kapının orta menteşesinin takılması.................................................700

Kapının alt menteşesinin değiştirilmesi..........................................................701

Kapının alt menteşesinin çıkartılması ...............................................701

Kapının alt menteşesinin takılması ...................................................701

Raf yüzeyinin değiştirilmesi ..........................................................................702

Raf yüzeyinin çıkartılması................................................................702

Raf yüzeyinin takılması....................................................................702

Şişe rafının değiştirilmesi...............................................................................703

Şişe rafının çıkartılması ....................................................................703

Şişe rafının takılması ........................................................................703

Kapı rafının değiştirilmesi ..............................................................................704

Kapı rafının çıkartılması ....................................................................704

Kapı rafının takılması........................................................................704

Saklama kabını değiştirme.............................................................................705

Meyve-sebze kabının değiştirilmesi................................................................706

Meyve-sebze kabının çıkartılması......................................................706

Meyve-sebze kabının takılması .........................................................706

Meyve-sebze kabının üzerindeki rafı değiştirme..............................................707

Meyve-sebze kabının üzerindeki rafı çıkarma.....................................707

Meyve-sebze kabının üzerindeki rafı takma........................................708

Dondurulacak gıda kabının değiştirilmesi........................................................709

Dondurulacak gıda kabının çıkartılması .............................................709

Dondurulacak gıda kabının takılması .................................................709

LED üst lambayı değiştirme ...........................................................................710

LED yan lambayı değiştirme ..........................................................................711

LED derin dondurucu lambasını değiştirme ....................................................714

LED derin dondurucu lambasını çıkarma............................................714

LED derin dondurucu lambasını takma ..............................................714 Onarım İpuçları-Soğutucu/Dondurucu kombine cihazı 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa685/714Bu doküman hakkında

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir. Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa686/714Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu. ▶ Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa687/714Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Keskin kenarlar nedeniyle yaralanma tehlikesi! ¡ Koruyucu eldiven kullanılmalıdır. Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri ¡ Koruyucu ayakkabı giyin. ¡ Yere düşmemesi için ağır parçaları emniyete alın. ¡ Haraketli parçaların arasına gövde parçaları koymayın. Cihaz güvenliğinde / fonksiyonda tehlike! ¡ Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! ¡ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın. Güvenlik 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa688/714Ekipman ve yardım Tanımlama Detaylar Görüntüler Torx Bit TX20 [00340865] 6,3mm (1/4") Special tool [00342180] Ekipman ve yardım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa689/714Onarım

4.1 Kapı contasının değiştirilmesi

Ön koþul: Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

2. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez. Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz. Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa690/7141. Conta için oluğu hasar bakımından kontrol edin.

Conta için oluk hasarlı ise, - Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir. Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

4. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa691/7145. Contanın tamamını adım adım oluğun içine bastırın. Kapı contası takılmıştır. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa692/7144.2 Kapı tutamağının değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] Düz tornavida Bıçak 10mm x 1,6mm x 200mm Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).

2. Vidaları sökün (2).

3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır. İkinci kapının tutamağı da aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa693/7144.3 Kapının üst menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ▶ Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar ▶ Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma. ▶ Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar. ▶ Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır.

4.3.1 Kapının üst menteşesinin çıkartılması

1. Destek parçasını taban bölümünün altına kaydırın.

2. 1. Üst menteşe kapağını çıkarın (1).

2. İki vidayı sökün (2).

3. Üst menteşeyi çıkarın (3).

Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa694/7143. Üst kapağı çıkarın. Üst menteşe çıkartılmıştır.

4.3.2 Kapının üst menteşesinin takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa695/7144.4 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı) Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ▶ Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar ▶ Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma. ▶ Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar. ▶ Bileşenleri düşmeye karşı emniyete alın. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa696/7144.4.1 Kapının üst menteşesinin çıkartılması

1. Destek parçasını taban bölümünün altına kaydırın.

2. 1. Üst menteşe kapağını çıkarın (1).

2. Elektrik bağlantısını kesin (2).

3. Topraklama bağlantısı vidasını sökün (3).

3. 1. Vidayı sökün (1).

2. Üst menteşeyi çıkarın (2).

Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa697/7144. Üst kapağı çıkarın. Üst menteşe çıkartılmıştır.

4.4.2 Kapının üst menteşesinin takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa698/7144.5 Kapının orta menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ▶ Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar ▶ Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma. ▶ Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar. ▶ Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Kapının üst menteşesi çıkartılmıştır. Üst kapı çıkartılmıştır.

4.5.1 Kapının orta menteşesinin çıkartılması

1. 1. İki vidayı sökün (1).

2. Orta menteşeyi çıkarın (2).

2. Alt kapıyı sökün.

Orta menteşe çıkartılmıştır. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa699/7144.5.2 Kapının orta menteşesinin takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa700/7144.6 Kapının alt menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ▶ Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar ▶ Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma. ▶ Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar. ▶ Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Üst menteşe çıkarılır. Orta menteşe çıkartılmıştır.

4.6.1 Kapının alt menteşesinin çıkartılması

1. İki vidayı sökün (1).

2. Alt menteşeyi çıkarın (2).

Kapının alt menteşesi çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa701/7144.7 Raf yüzeyinin değiştirilmesi Ön koþul: Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

1. Rafı arka kısımdan kaldırın (1).

2. Rafı çıkarın (2).

4.7.2 Raf yüzeyinin takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa702/7144.8 Şişe rafının değiştirilmesi Ön koþul: Kapı açık.

4.8.1 Şişe rafının çıkartılması

Şişe rafını dışarı çekin. Şişe rafı çıkartılmıştır.

4.8.2 Şişe rafının takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa703/7144.9 Kapı rafının değiştirilmesi Ön koþul: Kapı açık.

4.9.1 Kapı rafının çıkartılması

Kapı rafını yukarıya doğru kaldırın. Kapı rafı çıkartılmıştır.

4.9.2 Kapı rafının takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa704/7144.10 Saklama kabını değiştirme Ön koþul: Kapı açık.

4.10.1 Saklama kabını çıkarma

1. Saklama kabını gidebildiği yere kadar dışarı çekin.

2. 1. Saklama kabını ön kısımdan kaldırın (1).

2. Kabı çıkarın (2).

Saklama kabı çıkartılmıştır.

4.10.2 Saklama kabını takma

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa705/7144.11 Meyve-sebze kabının değiştirilmesi Ön koþul: Kapı açık.

4.11.1 Meyve-sebze kabının çıkartılması

1. Meyve-sebze kabını gidebildiği yere kadar dışarı çekin.

2. 1. Meyve-sebze kabını ön kısımdan kaldırın (1).

2. Kabı çıkarın (2).

Meyve-sebze kabı çıkartılmıştır.

4.11.2 Meyve-sebze kabının takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa706/7144.12 Meyve-sebze kabının üzerindeki rafı değiştirme Ön koþul: Kapı açık. Meyve-sebze kabı çıkartılmıştır.→706

4.12.1 Meyve-sebze kabının üzerindeki rafı çıkarma

1. Sızdırmazlık çerçevesini yukarı ve dışarı doğru itin.

Yan kancalar çözülür.

2. Sızdırmazlık çerçevesini yukarı kaldırın ve geriye doğru kaydırın.

Arka kancalar çözülmüştür.

3. Sızdırmazlık çerçevesini çıkarın.

4. Meyve-sebze kabının üzerindeki rafı kaldırın ve yana doğru çevirin.

Meyve-sebze kabının üstündeki raf çıkartılmıştır. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa707/7144.12.2 Meyve-sebze kabının üzerindeki rafı takma

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa708/7144.13 Dondurulacak gıda kabının değiştirilmesi Ön koþul: Kapı açık.

4.13.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).

2. Gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.13.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa709/7144.14 LED üst lambayı değiştirme Özel yardýmcý ekipman: Special tool [00342180] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından onarılabilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.14.1 LED üst lambayı çıkarma

1. 1. Lamba kancalarını sökmek için sökme aletini LED üst lamba ile soğutucu

bölme astarı arasına kaydırın (1).

2. LED üst lambayı çıkarın (2).

2. LED üst lambanın elektrik bağlantısını ayırın.

LED üst lamba çıkartılmıştır.

4.14.2 LED üst lambayı takma

Ters sıra ile monte edin. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa710/7144.15 LED yan lambayı değiştirme Özel yardýmcý ekipman: Special tool [00342180] Cihazınızda bakım gerektirmeyen bir LED lamba bulunmaktadır. Bu lambalar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından onarılabilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. DİKKAT! Elektrostatik hassasiyeti olan bileşenlerde (ESD'ler) hasar tehlikesi! Bileşenlerin hasar görmesi ▶ Elektrostatik hassasiyeti olan bileşenlere dokunmadan önce bir elektrostatik koruma sistemi (topraklamalı bileklik) takılmalıdır. ▶ Modülün bağlantılarına ve iletken yollarına temas edilmemelidir. ▶ Elektrostatik hassasiyeti olan bileşenler yalnızca iletken malzemeler içinde veya orijinal ambalajında taşınmalıdır. ▶ Elektrostatik hassasiyeti olan bileşenler, elektrostatik olarak yüklenebilecek malzemelerden (örneğin plastiklerden) uzak tutulmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. RC iç donanımlar çıkartılmıştır.

4.15.1 LED yan lambayı çıkarma

1. 1. Sökme aletini lamba difüzörü ile gövde arasına kaydırarak kancayı serbest

2. Lamba difüzörünü çıkarın (2).

3. Ardından gelen difüzör sabitleme kancalarını da aynı yolu izleyerek serbest

bırakın. Lamba difüzörü artık çıkarılmıştır. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa711/7142. 1. Sabitleme kancasını bastırarak serbest bırakın (1).

2. LED modülünü yaklaşık 1 cm yukarı hareket ettirerek çıkarın ve elektrik

priziyle arasındaki bağlantıyı kesin (2).

3. LED modülünü çıkarın (3).

LED yan lamba artık çıkarılmıştır.

4.15.2 LED yan lambayı takma

Lamba difüzör kancalarının sökme işlemi sırasında kolay kırılabilmesi nedeniyle yedek parça LED yan lamba, LED modülünü ve lamba difüzörünü içeren bir set halindedir.

1. 1. Sökme aletini lamba difüzörü ile gövde arasına kaydırarak kancayı serbest

2. Lamba difüzörünü çıkarın (2).

3. Ardından gelen difüzör sabitleme kancalarını da aynı yolu izleyerek serbest

bırakın. Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa712/7142. 1. Sabitleme kancasını bastırarak serbest bırakın (1).

2. LED modülünü gövdeden çıkana kadar yukarı kaydırın.

3. Yedek parça nakliyesinde kullanılan LED modülü gövdesini güvenlik

nedenleriyle ıskartaya çıkarın (3).

3. LED modülünü ve lamba difüzörünü sökme işleminin tersi sırayla monte edin.

Onarım 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Sayfa713/7144.16 LED derin dondurucu lambasını değiştirme Özel yardýmcý ekipman: Special tool [00342180] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından onarılabilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.16.1 LED derin dondurucu lambasını çıkarma

1. Boşluk oluşturmak için sökme aletini lamba ve lambanın yanındaki muhafaza

arasına kaydırın (1).

2. Sökme aletini lamba sabitleme kancasının diğer tarafına kaydırın ve ileri doğru

3. LED derin dondurucu lambasını (3) çıkarın.

LED derin dondurucu lambası bağlı değil. LED derin dondurucu lambası çıkartılmıştır.

4.16.2 LED derin dondurucu lambasını takma
