NÁVOD K OBSLUZE KG36N2ICF SIEMENS

Výměna těsnění dvířek ..................................................................................67

Vyjmutí těsnění dvířek.......................................................................67

Montáž těsnění dvířek .......................................................................67

Výměna horního závěsu dvířek ......................................................................71

Vyjmutí horního závěsu dvířek...........................................................71

Výměna horního závěsu dvířek (dvířka s ukazatelem) .....................................73

Vyjmutí horního závěsu dvířek...........................................................74

Výměna středního závěsu dvířek....................................................................76

Vyjmutí středního závěsu dvířek ........................................................76

Montáž středního závěsu dvířek.........................................................77

Výměna dolního závěsu dvířek.......................................................................78

Vyjmutí spodního závěsu dvířek.........................................................78

Montáž spodního závěsu dvířek.........................................................78

Výměna dveřní přihrádky.................................................................................81

Vyjmutí dveřní přihrádky .....................................................................81

Montáž dveřní přihrádky......................................................................81

Výměna zásobníku na ovoce a zeleninu...........................................................83

Výměna odkládací plochy nad zásobníkem na ovoce a zeleninu........................84

Vyjmutí odkládací plochy nad zásobníkem na ovoce a zeleninu ............84

Montáž odkládací plochy nad zásobníkem na ovoce a zeleninu ............85

Výměna zásobníku na zmrazené potraviny.......................................................86

Výměna horního LED osvětlení........................................................................87

Demontáž horního LED osvětlení ........................................................87

Výměna bočního LED osvětlení .......................................................................88

Demontáž bočního LED osvětlení........................................................88

Montáž bočního LED osvětlení............................................................89

Výměna LED osvětlení v mrazničce .................................................................91

Demontáž LED osvětlení v mrazničce..................................................91

Montáž LED osvětlení mrazničky.........................................................91 Poznámky k opravě -Kombinace chladničky s mrazničkou 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana62od714O tomto dokumentu

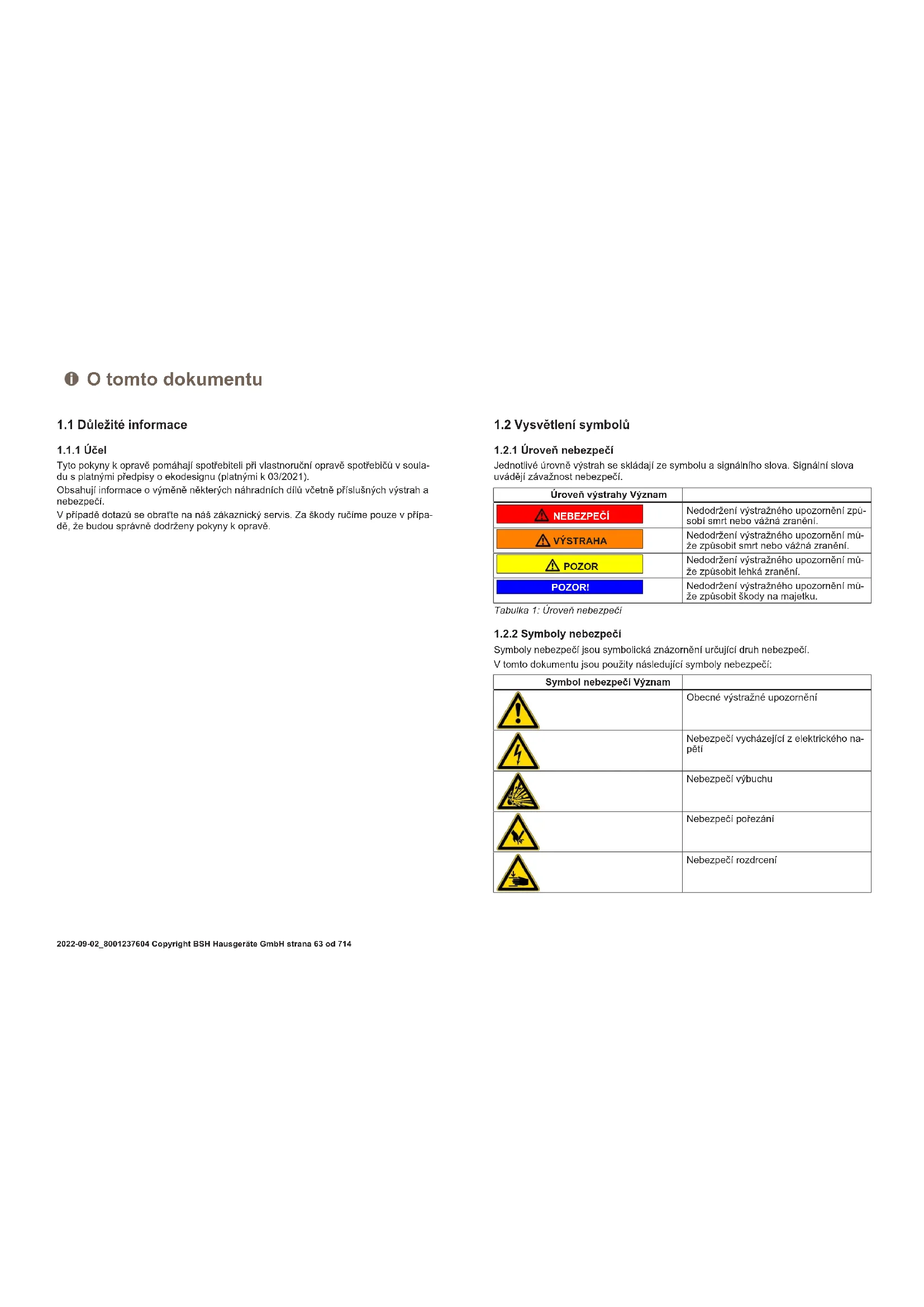

1.1 Důležité informace

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v soula- du s platnými předpisy o ekodesignu (platnými k 03/2021). Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí. V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v přípa- dě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí. Úroveň výstrahy Význam NEBEZPEČÍ Nedodržení výstražného upozornění způ- sobí smrt nebo vážná zranění. VÝSTRAHA Nedodržení výstražného upozornění mů- že způsobit smrt nebo vážná zranění. POZOR Nedodržení výstražného upozornění mů- že způsobit lehká zranění. POZOR! Nedodržení výstražného upozornění mů- že způsobit škody na majetku. Tabulka1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí: Symbol nebezpečí Význam Obecné výstražné upozornění Nebezpečí vycházející z elektrického na- pětí Nebezpečí výbuchu Nebezpečí pořezání Nebezpečí rozdrcení O tomto dokumentu 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana63od714Symbol nebezpečí Význam Nebezpečí spojené s horkými povrchy Nebezpečí vycházející ze silného elektro- magnetického pole Nebezpečí z neionizujícího záření Tabulka2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu. NEBEZPEČÍ Typ a zdroj nebezpečí! Možné důsledky nedodržení výstražného upozornění. ▶ Opatření a zákazy eliminující nebezpečí. Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem ▶ Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly: Obecný symbol Význam Uvedení zvláštního tipu (text nebo grafické vyjádření) Uvedení jednoduchého tipu (pouze text) Uvedení odkazu k videonávodu Obecný symbol Význam Uvedení požadovaných nástrojů Uvedení požadovaných podmínek Uvedení podmínky (když, pak atd.) Uvedení výsledku Start Uvedení klávesy nebo tlačítka [00123456] Uvedení čísla materiálu Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče) Tabulka3: Obecné symboly O tomto dokumentu 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana64od714Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! ¡ Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! ¡ Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. ¡ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo spe- cifických předpisů dané země. Nebezpečí poranění o ostré hrany! ¡ Používejte ochranné rukavice. Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi ¡ Používejte bezpečnostní obuv. ¡ Zajistěte těžké součásti před pádem. ¡ Nesahejte na pohyblivé součásti. Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! ¡ Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! ¡ Nedotýkejte se modulů, včetně přípojek a vodičů. Bezpečnost 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana65od714Nástroje a pomůcky Označení Detaily Snímky Torx Bit TX20 [00340865] 6,3mm (1/4") Speciální nástroj [00342180] Nástroje a pomůcky 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana66od714Oprava

4.1 Výměna těsnění dvířek

Požadavek: Dvířka jsou otevřená.

4.1.1 Vyjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

2. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění. Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny. Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžete dovření dvířek následně upravit. Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu- chu). Nejsou vadou výrobku. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana67od7141. Zkontrolujte, zda není poškozena drážka těsnění.

Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat. Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

4. Zatlačte horní a dolní rohy těsnění do drážky.

Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana68od7145. Postupně zatlačte do drážky celé těsnění. Těsnění dvířek je namontované. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana69od7144.2 Výměna madla dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] Plochý šroubovák Čepel 10mm x 1,6mm x 200mm Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.2.1 Vyjmutí madla dvířek

1. Odstraňte dvě krytky šroubů (1).

2. Vyšroubujte dva šrouby (2).

3. Vyjměte madlo dvířek (3).

Madlo dvířek je vyjmuté. Madlo druhých dvířek může být vyjmuto stejným způsobem.

4.2.2 Montáž madla dvířek

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana70od7144.3 Výměna horního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ▶ Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník. ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé. ▶ Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění ▶ Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením ▶ Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. ▶ Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy. ▶ Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno.

4.3.1 Vyjmutí horního závěsu dvířek

1. Posuňte podpůrnou část pod základní díl.

2. 1. Odstraňte kryt horního závěsu (1).

2. Vyšroubujte dva šrouby (2).

3. Vyjměte horní závěs (3).

Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana71od7143. Vyjměte horní dvířka. Horní závěs je vyjmutý.

4.3.2 Montáž horního závěsu

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana72od7144.4 Výměna horního závěsu dvířek (dvířka s ukazatelem) Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ▶ Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník. ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé. ▶ Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění ▶ Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením ▶ Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. ▶ Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy. ▶ Zajistěte jednotlivé součásti před pádem. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem ▶ Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář. ▶ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem ▶ Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana73od7144.4.1 Vyjmutí horního závěsu dvířek

1. Posuňte podpůrnou část pod základní díl.

2. 1. Odstraňte kryt horního závěsu (1).

2. Odpojte elektrické připojení (2).

3. Vyšroubujte šroub zemnicí přípojky (3).

3. 1. Vyšroubujte šroub (1).

2. Vyjměte horní závěs (2).

Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana74od7144. Vyjměte horní dvířka. Horní závěs je vyjmutý.

4.4.2 Montáž horního závěsu

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana75od7144.5 Výměna středního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ▶ Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník. ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé. ▶ Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění ▶ Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením ▶ Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. ▶ Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy. ▶ Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je vyjmuté. Horní závěs dvířek je vyjmutý. Horní dvířka jsou vyjmutá.

4.5.1 Vyjmutí středního závěsu dvířek

1. 1. Vyšroubujte dva šrouby (1).

2. Vyjměte střední závěs (2).

Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana76od7142. Vyjměte dolní dvířka. Střední závěs je vyjmutý.

4.5.2 Montáž středního závěsu dvířek

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana77od7144.6 Výměna dolního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ▶ Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník. ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé. ▶ Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění ▶ Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením ▶ Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. ▶ Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy. ▶ Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno. Horní závěs je vyjmutý. Střední závěs je vyjmutý.

4.6.1 Vyjmutí spodního závěsu dvířek

1. Vyšroubujte dva šrouby (1).

2. Vyjměte spodní závěs (2).

Spodní závěs dvířek je vyjmutý.

4.6.2 Montáž spodního závěsu dvířek

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana78od7144.7 Výměna odkládací plochy Požadavek: Dvířka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy

1. Zvedněte vzadu odkládací plochu (1).

2. Odkládací plochu (2) uvolněte.

Odkládací plocha je vyjmutá.

4.7.2 Montáž odkládací plochy

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana79od7144.8 Výměna držáku na láhve Požadavek: Dvířka jsou otevřená.

4.8.1 Vyjmutí držáku na láhve

Vytáhněte držák na láhve. Držák na láhve je vyjmutý.

4.8.2 Montáž držáku na láhve

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana80od7144.9 Výměna dveřní přihrádky Požadavek: Dvířka jsou otevřená.

4.9.1 Vyjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru. Dveřní přihrádka je vyjmutá.

4.9.2 Montáž dveřní přihrádky

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana81od7144.10 Výměna zásobníku Požadavek: Dvířka jsou otevřená.

4.10.1 Vyjmutí zásobníku

1. Co nejvíce vytáhněte zásobník.

2. 1. Zásobník vpředu zvedněte (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.10.2 Montáž zásobníku

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana82od7144.11 Výměna zásobníku na ovoce a zeleninu Požadavek: Dvířka jsou otevřená.

4.11.1 Vyjmutí zásobníku na ovoce a zeleninu

1. Co nejvíce vytáhněte zásobník na ovoce a zeleninu.

2. 1. Zvedněte vpředu (1) zásobník na ovoce a zeleninu.

2. Vyjměte zásobník (2).

Zásobník na ovoce a zeleninu je vyjmutý.

4.11.2 Montáž zásobníku na ovoce a zeleninu

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana83od7144.12 Výměna odkládací plochy nad zásobníkem na ovoce a zeleninu Požadavek: Dvířka jsou otevřená. Zásobník na ovoce a zeleninu je vyjmutý.→83

4.12.1 Vyjmutí odkládací plochy nad zásobníkem na ovoce a zeleninu

1. Zatlačte těsnicí rám nahoru a ven.

Boční háky jsou uvolněné.

2. Zvedněte těsnicí rám a posuňte jej dozadu.

Zadní háky jsou uvolněné.

3. Vyjměte těsnicí rám.

4. Zvedněte odkládací plochu nad zásobníkem na ovoce a zeleninu a vytočte ji do

strany. Odkládací plocha nad zásobníkem na ovoce a zeleninu je vyjmutá. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana84od7144.12.2 Montáž odkládací plochy nad zásobníkem na ovoce a zeleninu

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana85od7144.13 Výměna zásobníku na zmrazené potraviny Požadavek: Dvířka jsou otevřená.

4.13.1 Vyjmutí zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).

2. Vyjměte zásobník na potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.13.2 Montáž zásobníku na zmrazené potraviny

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana86od7144.14 Výměna horního LED osvětlení Speciální nástroje: Speciální nástroj [00342180] Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem! NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem ▶ Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář. ▶ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem ▶ Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy. POZOR Ostré hrany! Nebezpečí řezných poranění ▶ Používejte ochranné rukavice. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.14.1 Demontáž horního LED osvětlení

1. 1. Zasuňte nástroj pro demontáž mezi horní LED osvětlení a vnitřní vložku chla-

dicího prostoru, abyste uvolnili háky (1).

2. Vyjměte horní LED osvětlení (2).

2. Odpojte elektrické připojení horního LED osvětlení.

Horní LED osvětlení je vyjmuté.

4.14.2 Montáž horního LED osvětlení

Montáž proveďte v opačném sledu. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana87od7144.15 Výměna bočního LED osvětlení Speciální nástroje: Speciální nástroj [00342180] Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem! NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem ▶ Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář. ▶ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem ▶ Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy. POZOR Ostré hrany! Nebezpečí řezných poranění ▶ Používejte ochranné rukavice. POZOR! Nebezpečí poškození elektrostaticky citlivých součástí (elektrosta- tický výboj)! Poškození součástí ▶ Předtím, než se dotknete elektrostaticky citlivých součástí, použij- te elektrostatický ochranný systém (ochrannou zemnicí zástrčku). ▶ Nedotýkejte se přípojek a vodičů modulů. ▶ Elektrostaticky citlivé součásti přepravujte pouze ve vodivých ma- teriálech nebo originálním balení. ▶ Elektrostaticky citlivé součásti udržujte mimo materiály schopné elektrostatického nabití (např. plasty). Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená. Vnitřní kování chladničky je vyjmuté.

4.15.1 Demontáž bočního LED osvětlení

1. 1. Pro uvolnění háku zasuňte nástroj pro demontáž mezi difuzor osvětlení a kryt

2. Odeberte difuzor osvětlení (2).

3. Stejným způsobem uvolněte jednotlivé upevňovací háky difuzoru.

Difuzor osvětlení je vyjmutý. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana88od7142. 1. Stiskněte upevňovací hák, abyste ho uvolnili (1).

2. Posuňte LED modul nahoru cca o 1 cm, a odstraňte a odpojte jej tak z elek-

3. Vyjměte LED moduly (3).

Boční LED osvětlení je vyjmuté.

4.15.2 Montáž bočního LED osvětlení

Protože se háky difuzoru osvětlení během demontáže snadno zlomí, ob- sahuje sada náhradních dílů bočního LED osvětlení také LED modul a difuzor osvětlení.

1. 1. Pro uvolnění háku zasuňte nástroj pro demontáž mezi difuzor osvětlení a kryt

2. Odeberte difuzor osvětlení (2).

3. Stejným způsobem uvolněte jednotlivé upevňovací háky difuzoru.

Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana89od7142. 1. Stiskněte upevňovací hák, abyste ho uvolnili (1).

2. Posuňte LED modul směrem nahoru ven z pouzdra.

3. Odstraňte pouzdro LED modulu, které se používá z bezpečnostních důvodů

při přepravě náhradních dílů (3).

3. Proveďte montáž LED modulu a difuzoru osvětlení v opačném sledu, než jste je

odstraňovali. Oprava 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH strana90od7144.16 Výměna LED osvětlení v mrazničce Speciální nástroje: Speciální nástroj [00342180] Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem! NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem ▶ Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář. ▶ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem ▶ Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy. POZOR Ostré hrany! Nebezpečí řezných poranění ▶ Používejte ochranné rukavice. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.16.1 Demontáž LED osvětlení v mrazničce

1. Zasuňte nástroj pro demontáž mezi osvětlení a kryt na boční straně osvětlení

tak, aby vznikla mezera (1).

2. Posuňte nástroj pro demontáž na druhou stranu upevňovacího háku osvětlení

a otočte jej dopředu (2).

3. Vyjměte LED osvětlení mrazničky (3).

LED osvětlení mrazničky je odpojené. LED osvětlení mrazničky je vyjmuté.

4.16.2 Montáž LED osvětlení mrazničky
