MANUAL DE UTILIZADOR KG36N2ICF SIEMENS

Informação importante .................................................................................507

Explicação dos símbolos..............................................................................507

Instruções gerais de segurança....................................................................509

Substituir a prateleira sobre o recipiente para fruta e vegetais .........................528

Remover a prateleira sobre o recipiente para fruta e vegetais .............528

Instalar a prateleira por cima do recipiente para fruta e vegetais .........529

Instalar a lâmpada LED do congelador ..............................................535 Dicas de resolução-Combinado de refrigeração/congelação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página506de714Sobre este documento

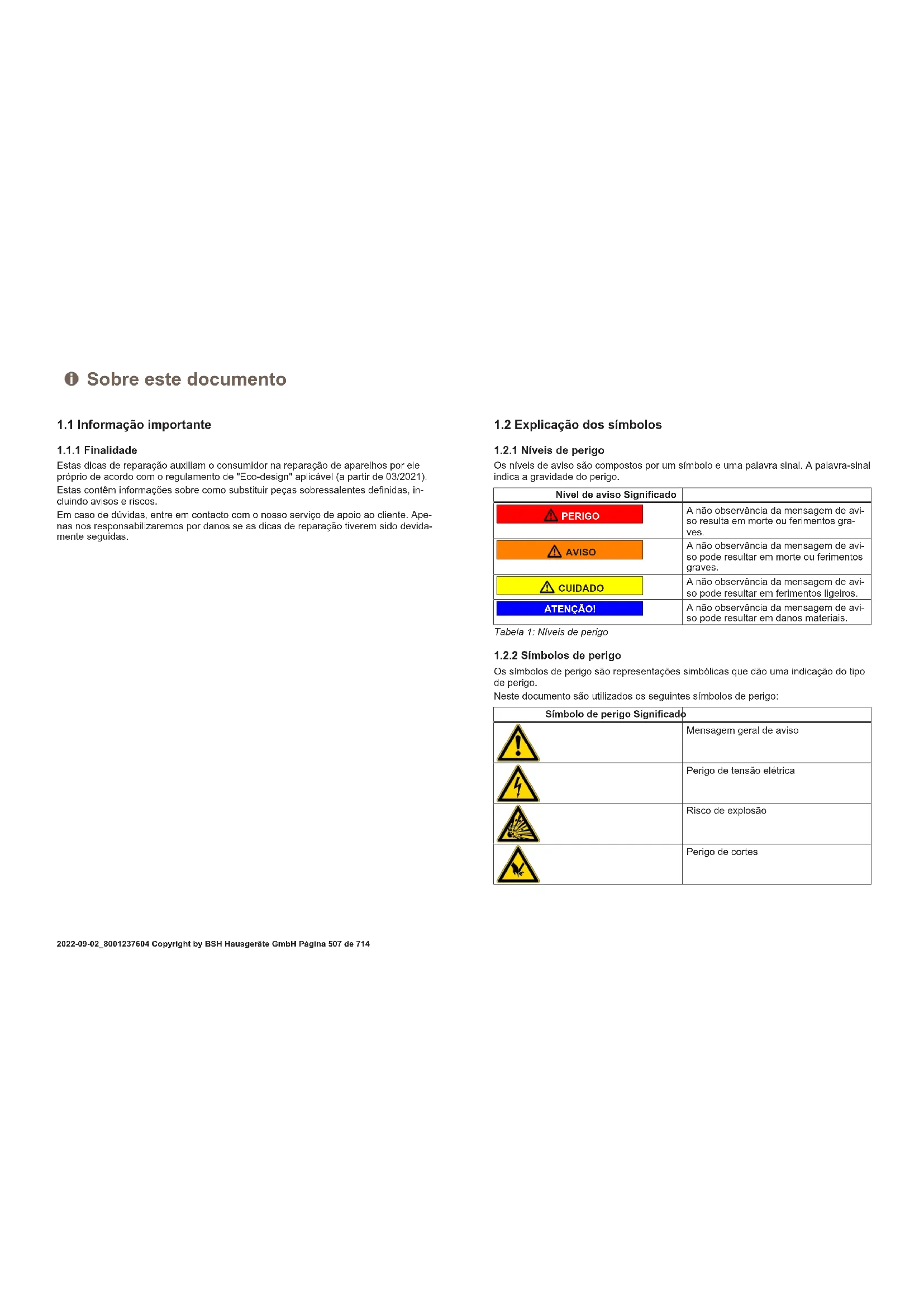

1.1 Informação importante

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, in- cluindo avisos e riscos. Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Ape- nas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devida- mente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo. Nível de aviso Significado PERIGO A não observância da mensagem de avi- so resulta em morte ou ferimentos gra- ves. AVISO A não observância da mensagem de avi- so pode resultar em morte ou ferimentos graves. CUIDADO A não observância da mensagem de avi- so pode resultar em ferimentos ligeiros. ATENÇÃO! A não observância da mensagem de avi- so pode resultar em danos materiais. Tabela1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo. Neste documento são utilizados os seguintes símbolos de perigo: Símbolo de perigo Significado Mensagem geral de aviso Perigo de tensão elétrica Risco de explosão Perigo de cortes Sobre este documento 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página507de714Símbolo de perigo Significado Perigo de esmagamento Perigo de superfícies quentes Perigo de campo eletromagnético intenso Perigo de radiação não-ionizante Tabela2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normali- zada. PERIGO Tipo e origem do perigo! Possíveis consequência de ignorar o perigo / aviso. ▶ Medidas e proibições para prevenir o perigo. O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais: Símbolo ger. Significado Identificação de uma dica especial (texto e/ou ilustração) Identificação de uma dica simples (ape- nas texto) Identificação de uma ligação para um tu- torial em vídeo Identificação das ferramentas necessári-

Identificação das condições prévias ne- cessárias Identificação de uma condição (se ..., en- tão ...) Identificação de um resultado Iniciar Identificação de uma tecla ou botão [00123456] Identificação de um número de material Estado Identificação de um texto exibido / janela (no visor do aparelho) Tabela3: Símbolos gerais Sobre este documento 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página508de714Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão! ¡ Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! ¡ Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho. ¡ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. Risco de ferimentos causados por arestas vivas! ¡ Use luvas de proteção. Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis ¡ Use calçado de proteção. ¡ Proteja os componentes pesados contra quedas. ¡ Não introduzir partes do corpo em componentes móveis. Risco para a segurança/funcionamento do aparelho! ¡ Utilize apenas peças sobressalentes originais. Risco de danos em componentes electrostaticamente sensíveis (ESDs)! ¡ Não toque nos módulos, incluindo ligações e percursos condutores. Segurança 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página509de714Ferramentas e auxiliares Designação Detalhes Imagens Ponta Torx TX20 [00340865] 6,3mm (1/4") Ferramenta especi-

Pré-requisito: A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

2. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

A espessura da nova junta da porta pode divergir ligeiramente da da jun- ta antiga da porta. Isto não afetará o comportamento de fecho nem o fun- cionamento a longo termo. Se o seu aparelho disposer de dobradiças ou fixações de dobradiça ajus- táveis, poderá otimizar o comportamento de fecho subsequentemente. Os pequenos orifícios laterais na junta da porta são funcionais (necessá- rios à ventilação). Não se trata de falhas de produção. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página511de7141. Verifique se a ranhura para a junta apresenta danos.

Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho. Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

4. Empurre os cantos da junta em cima e em baixo para ranhura.

Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página512de7145. Pressione a junta inteira gradualmente para dentro da ranhura. A junta da porta está instalada. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página513de7144.2 Substituir o puxador da porta Ferramentas necessárias: Ponta Torx TX20 6,3mm (1/4") [00340865] Chave de fendas Lâmina 10mm x 1,6mm x 200mm Pré-requisito: O aparelho está desligado da alimentação elétrica. A porta está aberta.

4.2.1 Remover o puxador da porta

3. Remova o puxador da porta (3).

O puxador da porta está removido. O puxador da porta para a segunda porta pode ser removido da mesma forma.

4.2.2 Instalar o puxador da porta

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página514de7144.3 Substituir a dobradiça superior da porta Ferramentas necessárias: Ponta Torx TX20 6,3mm (1/4") [00340865] AVISO Aparelhos pesados e volumosos! Lesões nas costas e musculares ▶ A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. ▶ São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. AVISO Deslizamento de aparelhos inclinados! Fraturas ósseas / ferimentos de esmagamento ▶ Proteja os aparelhos contra o deslizamento. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ▶ Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento. ▶ Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas.

4.3.1 Remover a dobradiça superior da porta

1. Deslize a peça de apoio por baixo da secção da base.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página516de7144.4 Substituir a dobradiça superior da porta (porta com visor) Ferramentas necessárias: Ponta Torx TX20 6,3mm (1/4") [00340865] AVISO Aparelhos pesados e volumosos! Lesões nas costas e musculares ▶ A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. ▶ São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. AVISO Deslizamento de aparelhos inclinados! Fraturas ósseas / ferimentos de esmagamento ▶ Proteja os aparelhos contra o deslizamento. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ▶ Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento. ▶ Proteja o componente contra as quedas. PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

▶ As partes elétricas devem ser reparadas por um eletricista qualifi- cado. ▶ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações. Pré-requisito: O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página517de7144.4.1 Remover a dobradiça superior da porta

1. Deslize a peça de apoio por baixo da secção da base.

2. 1. Remova a tampa da dobradiça superior (1).

2. Desconecte a ligação elétrica (2).

3. Desaperte o parafuso de ligação à terra (3).

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página519de7144.5 Substituir a dobradiça central da porta Ferramentas necessárias: Ponta Torx TX20 6,3mm (1/4") [00340865] AVISO Aparelhos pesados e volumosos! Lesões nas costas e musculares ▶ A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. ▶ São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. AVISO Deslizamento de aparelhos inclinados! Fraturas ósseas / ferimentos de esmagamento ▶ Proteja os aparelhos contra o deslizamento. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ▶ Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento. ▶ Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas. A dobradiça superior da porta está removida. A porta superior está removida.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página521de7144.6 Substituir a dobradiça inferior da porta Ferramentas necessárias: Ponta Torx TX20 6,3mm (1/4") [00340865] AVISO Aparelhos pesados e volumosos! Lesões nas costas e musculares ▶ A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. ▶ São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. AVISO Deslizamento de aparelhos inclinados! Fraturas ósseas / ferimentos de esmagamento ▶ Proteja os aparelhos contra o deslizamento. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ▶ Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento. ▶ Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas. A dobradiça superior está removida. A dobradiça central está removida.

A dobradiça inferior da porta está removida.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página522de7144.7 Substituir a prateleira Pré-requisito: A porta está aberta.

A prateleira está removida.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página523de7144.8 Substituir o suporte para garrafas Pré-requisito: A porta está aberta.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página524de7144.9 Substituir a prateleira da porta Pré-requisito: A porta está aberta.

Levante a prateleira da porta. A prateleira da porta está removida.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página525de7144.10 Substituir o recipiente de armazenamento Pré-requisito: A porta está aberta.

4.10.1 Remover o recipiente de armazenamento

1. Puxe o recipiente de armazenamento para fora até ao máximo.

O recipiente de armazenamento está removido.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página526de7144.11 Substituir o recipiente para fruta e vegetais Pré-requisito: A porta está aberta.

4.11.1 Remover o recipiente para fruta e vegetais

1. Puxe o recipiente para fruta e vegetais para fora até ao máximo.

O recipiente para fruta e vegetais está removido.

4.11.2 Instalar o recipiente para fruta e vegetais

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página527de7144.12 Substituir a prateleira sobre o recipiente para fruta e vegetais Pré-requisito: A porta está aberta. O recipiente para fruta e vegetais está removido.→527

4.12.1 Remover a prateleira sobre o recipiente para fruta e vegetais

1. Empurre a estrutura de vedação para cima e para fora.

Os ganchos laterais estão soltos.

2. Levante a estrutura de vedação e deslize-a para trás.

Os ganchos traseiros estão soltos.

3. Remova a estrutura de vedação.

4. Levante a prateleira por cima do recipiente para fruta e vegetais e gire-a para fora

lateralmente. A prateleira por cima do recipiente para fruta e vegetais está removida. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página528de7144.12.2 Instalar a prateleira por cima do recipiente para fruta e vegetais

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página529de7144.13 Substituir o recipiente para alimentos congelados Pré-requisito: A porta está aberta.

4.13.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).

2. Remova o recipiente para alimentos (2).

O recipiente para alimentos congelados está removido.

4.13.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página530de7144.14 Substituir a lâmpada LED superior Ferramentas necessárias: Ferramenta especial [00342180] O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados! PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

▶ As partes elétricas devem ser reparadas por um eletricista qualifi- cado. ▶ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. A porta está aberta.

4.14.1 Remover a lâmpada LED superior

1. 1. Deslize a ferramenta de desmontagem entre a lâmpada LED superior e o re-

vestimento interno do compartimento de refrigeração para soltar os ganchos da lâmpada (1).

2. Remova a lâmpada LED superior (2).

2. Desconecte a ligação elétrica da lâmpada LED superior.

A lâmpada LED superior está removida.

Instale pela ordem inversa. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página531de7144.15 Substituir a lâmpada LED lateral Ferramentas necessárias: Ferramenta especial [00342180] O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados! PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

▶ As partes elétricas devem ser reparadas por um eletricista qualifi- cado. ▶ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. ATENÇÃO! Risco de danos em componentes electrostaticamente sensíveis (ESDs)! Danos nos componentes ▶ Antes de tocar em ESDs, usar um sistema de proteção eletrostáti- co (pulseira com ficha de proteção de terra). ▶ Não toque em ligações e percursos condutores dos módulos. ▶ Apenas transporte os ESDs em materiais condutores ou na emba- lagem original. ▶ Mantenha os ESDs afastados dos materiais que possam ser car- regados eletrostaticamente (por exemplo: plástico). Pré-requisito: O aparelho está desligado da energia. A porta está aberta. As fixações interiores do RC estão removidas. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página532de7144.15.1 Remover a lâmpada LED lateral

1. 1. Deslize a ferramenta de desmontagem entre o difusor da lâmpada e a caixa

para soltar o gancho (1).

2. Retire o difusor da lâmpada (2).

3. Solte os ganchos de fixação do difusor subsequentes da mesma forma.

O difusor da lâmpada está removido.

2. 1. Pressione os ganchos de fixação para o soltar (1).

2. Desloque o módulo LED para cima aprox. 1 cm para remover, a fim de o des-

ligar da tomada elétrica (2).

3. Remova o módulo LED (3).

A lâmpada LED lateral está removida.

4.15.2 Instalar a lâmpada LED lateral

Uma vez que os ganchos do difusor da lâmpada quebram facilmente du- rante o processo de remoção, a lâmpada LED lateral sobressalente é o conjunto que inclui o módulo LED e o difusor da lâmpada. Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página533de7141. 1. Deslize a ferramenta de desmontagem entre o difusor da lâmpada e a caixa para soltar o gancho (1).

2. Retire o difusor da lâmpada (2).

3. Solte os ganchos de fixação do difusor subsequentes da mesma forma.

2. 1. Pressione os ganchos de fixação para o soltar (1).

2. Deslize o módulo LED para cima e para fora da caixa.

3. Descarte a caixa do módulo LED que é usada por razões de segurança no

transporte de peças sobressalentes (3).

3. Instale o módulo LED e o difusor da lâmpada pela ordem inversa à da remoção.

Reparação 2022-09-02_8001237604 Copyright by BSH Hausgeräte GmbH Página534de7144.16 Substituir a lâmpada LED do congelador Ferramentas necessárias: Ferramenta especial [00342180] O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados! PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

▶ As partes elétricas devem ser reparadas por um eletricista qualifi- cado. ▶ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. A porta está aberta.

1. Deslize a ferramenta de desmontagem entre a lâmpada e o invólucro do lado

da lâmpada para criar uma separação (1).

2. Deslize a ferramenta de desmontagem do outro lado do gancho de fixação da

lâmpada e rode-a para a frente (2).

3. Remova a lâmpada LED do congelador (3).

A lâmpada LED do congelador está desconectada. A lâmpada LED do congelador está removida.
