BRUKSANVISNING KG36N2ICF SIEMENS

Opbevaringsbeholderen er fjernet.

Frostvarebeholderen er fjernet.

Utskiftning av øvre dørhengsel (dør med display) ..........................................458

Utskiftning av frukt- og grønnsaksbeholder .....................................................467

Demontering av frukt- og grønnsaksbeholder .....................................467

Montering av frukt- og grønnsaksbeholder .........................................467

Utskiftning av hylle over frukt- og grønnsaksbeholder......................................468

Demontering av hylle over frukt- og grønnsaksbeholder......................468

Montering av hylle over frukt- og grønnsaksbeholder ..........................469

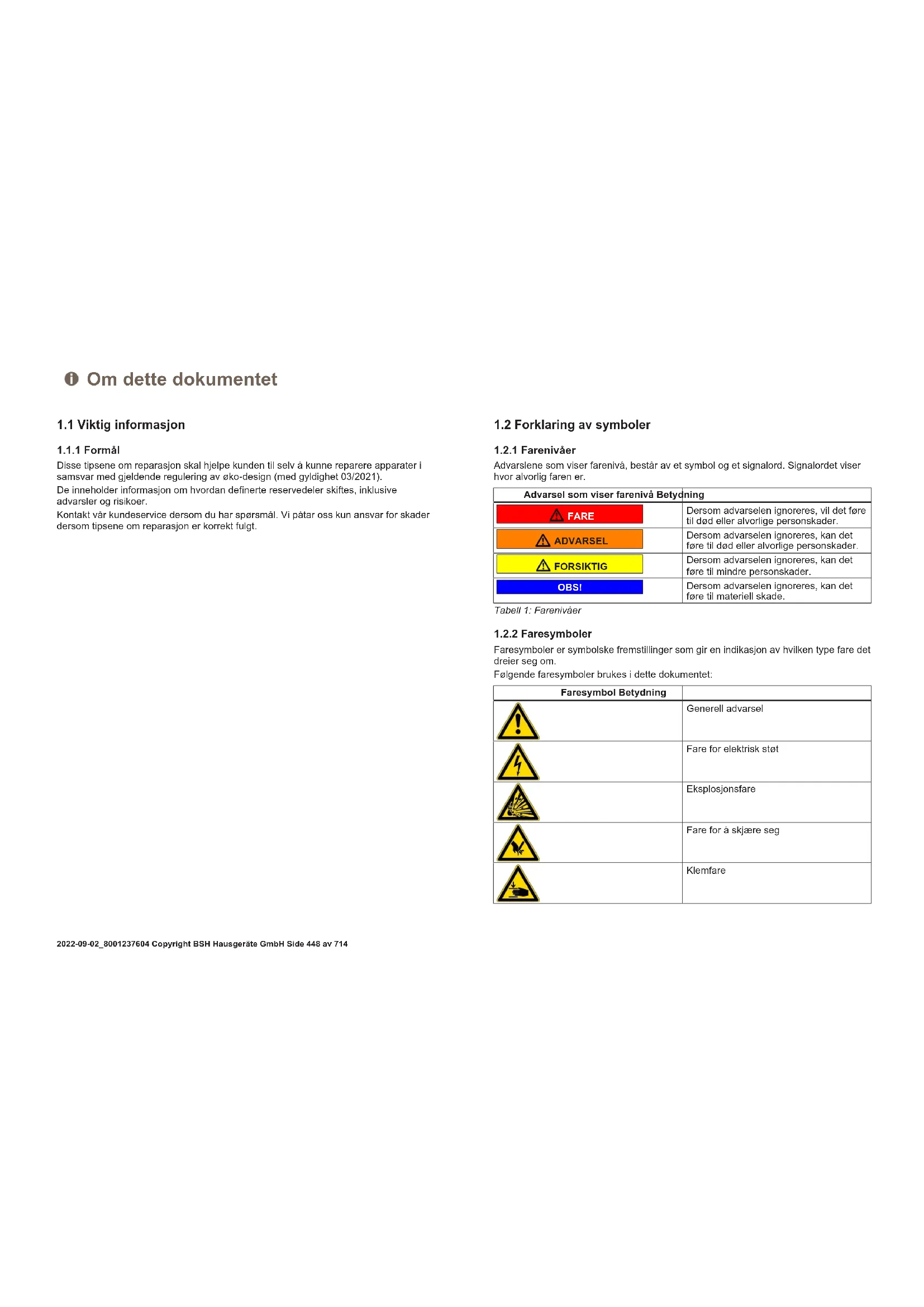

1.1 Viktig informasjon

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021). De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer. Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er. Advarsel som viser farenivå Betydning FARE Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader. ADVARSEL Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader. FORSIKTIG Dersom advarselen ignoreres, kan det føre til mindre personskader. OBS! Dersom advarselen ignoreres, kan det føre til materiell skade. Tabell1: Farenivåer

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om. Følgende faresymboler brukes i dette dokumentet: Faresymbol Betydning Generell advarsel Fare for elektrisk støt Eksplosjonsfare Fare for å skjære seg Klemfare Om dette dokumentet 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side448av714Faresymbol Betydning Fare på grunn av varme overflater Fare på grunn av sterkt magnetfelt Fare fra ikke-ioniserende stråling Tabell2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur. FARE Faretype og kilde til fare! Mulige konsekvenser dersom fare/advarsel ignoreres. ▶ Tiltak og forbud for å forebygge fare. Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende de- ler. Tiltaket for å unngå faren er angitt. FARE Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt ▶ Koble apparatene fra strømforsyningen i minst60 sekunderfør reparasjonene startes.

1.2.4 Generelle symboler

2.1 Generelle sikkerhetsinstruksjoner

Forutsetning: Døren er åpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

2. Trekk pakningen ut av sporet.

4. Skyv pakningens hjørner øverst og nederst inn i sporet.

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side455av7144.3 Utskiftning av øvre dørhengsel Spesielle hjelpemidler: Torx-bits TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ▶ Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. ▶ Det kreves to personer for å flytte på apparatet. ▶ Bruk kun egnet verktøy og utstyr. FORSIKTIG Skarpe kanter! Kuttskader ▶ Bruk vernehansker. ADVARSEL Tiltede apparater kan skli ut! Beinbrudd/klemskader ▶ Sikre apparatene mot å skli ut. FORSIKTIG Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler. ▶ Sikre komponenten så den ikke kan falle ned. OBS! Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ▶ Sikre komponenten så den ikke kan falle ned. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert.

4.3.1 Demontering av øvre dørhengsel

1. Skyv støttedelen under sokkeldelen.

2. 1. Ta av det øvre hengseldekslet (1).

4.3.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side457av7144.4 Utskiftning av øvre dørhengsel (dør med display) Spesielle hjelpemidler: Torx-bits TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ▶ Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. ▶ Det kreves to personer for å flytte på apparatet. ▶ Bruk kun egnet verktøy og utstyr. FORSIKTIG Skarpe kanter! Kuttskader ▶ Bruk vernehansker. ADVARSEL Tiltede apparater kan skli ut! Beinbrudd/klemskader ▶ Sikre apparatene mot å skli ut. FORSIKTIG Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler. ▶ Sikre komponenten så den ikke kan falle ned. OBS! Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ▶ Sikre komponenten så den ikke kan falle ned. FARE Fare for elektrisk støt på grunn av strømførende deler! Livsfare på grunn av elektrisk støt ved feil reparasjon ▶ Elektriske deler skal repareres av kvalifiserte elektrikere. ▶ Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land. FARE Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt ▶ Koble apparatene fra strømforsyningen i minst60 sekunderfør reparasjonene startes. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert.

4.4.1 Demontering av øvre dørhengsel

4.4.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side459av7144.5 Utskiftning av midtre dørhengsel Spesielle hjelpemidler: Torx-bits TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ▶ Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. ▶ Det kreves to personer for å flytte på apparatet. ▶ Bruk kun egnet verktøy og utstyr. FORSIKTIG Skarpe kanter! Kuttskader ▶ Bruk vernehansker. ADVARSEL Tiltede apparater kan skli ut! Beinbrudd/klemskader ▶ Sikre apparatene mot å skli ut. FORSIKTIG Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler. ▶ Sikre komponenten så den ikke kan falle ned. OBS! Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ▶ Sikre komponenten så den ikke kan falle ned. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert. Øvre dørhengsel er demontert. Øvre dør er demontert.

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side461av7144.6 Utskiftning av nedre dørhengsel Spesielle hjelpemidler: Torx-bits TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ▶ Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. ▶ Det kreves to personer for å flytte på apparatet. ▶ Bruk kun egnet verktøy og utstyr. FORSIKTIG Skarpe kanter! Kuttskader ▶ Bruk vernehansker. ADVARSEL Tiltede apparater kan skli ut! Beinbrudd/klemskader ▶ Sikre apparatene mot å skli ut. FORSIKTIG Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler. ▶ Sikre komponenten så den ikke kan falle ned. OBS! Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ▶ Sikre komponenten så den ikke kan falle ned. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert. Øvre hengsel er demontert. Midtre hengsel er demontert.

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side462av7144.7 Utskiftning av hylle Forutsetning: Døren er åpen.

4.7.1 Demontering av hylle

4.7.2 Montering av hylle

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side463av7144.8 Utskiftning av flaskehylle Forutsetning: Døren er åpen.

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side465av7144.10 Utskiftning av oppbevaringsbeholder Forutsetning: Døren er åpen.

4.10.1 Demontering av oppbevaringsbeholder

1. Trekk ut oppbevaringsbeholderen så langt det går.

2. 1. Løft opp oppbevaringsbeholderen foran (1).

4.10.2 Montering av oppbevaringsbeholder

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side466av7144.11 Utskiftning av frukt- og grønnsaksbeholder Forutsetning: Døren er åpen.

4.11.1 Demontering av frukt- og grønnsaksbeholder

1. Trekk ut frukt- og grønnsaksbeholderen så langt det går.

2. 1. Løft frukt- og grønnsaksbeholderen foran (1).

2. Fjern beholderen (2).

Frukt- og grønnsaksbeholderen er demontert.

4.11.2 Montering av frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side467av7144.12 Utskiftning av hylle over frukt- og grønnsaksbeholder Forutsetning: Døren er åpen. Frukt- og grønnsaksbeholderen er demontert.→467

4.12.1 Demontering av hylle over frukt- og grønnsaksbeholder

1. Skyv tetterammen oppover og ut.

Sidekrokene er løsnet.

2. Løft opp tetterammen og skyv den bakover.

Krokene bak er løsnet.

3. Demonter tetterammen.

4. Løft opp hyllen over frukt- og grønnsaksbeholderen og sving den ut til siden.

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side469av7144.13 Utskiftning av beholder for frysevarer Forutsetning: Døren er åpen.

4.13.1 Demontering av beholder for frysevarer

4.13.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side470av7144.14 Utskiftning av øvre LED-lampe Spesielle hjelpemidler: Spesialverktøy [00342180] Apparatet har en vedlikeholdsfriLED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere! FARE Fare for elektrisk støt på grunn av strømførende deler! Livsfare på grunn av elektrisk støt ved feil reparasjon ▶ Elektriske deler skal repareres av kvalifiserte elektrikere. ▶ Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land. FARE Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt ▶ Koble apparatene fra strømforsyningen i minst60 sekunderfør reparasjonene startes. FORSIKTIG Skarpe kanter! Kuttskader ▶ Bruk vernehansker. Forutsetning: Apparatet kobles fra strømforsyningen. Døren er åpen.

4.14.1 Demontering av øvre LED-lampe

1. 1. Skyv demonteringsverktøyet mellom den øvre LED-lampen og kjøleska-

prommets innerbelegg for å løsne lampekrokene (1).

4.14.2 Montering av øvre LED-lampe

Monteres i motsatt rekkefølge. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side471av7144.15 Utskiftning av LED-sidelampe Spesielle hjelpemidler: Spesialverktøy [00342180] Apparatet har en vedlikeholdsfriLED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere! FARE Fare for elektrisk støt på grunn av strømførende deler! Livsfare på grunn av elektrisk støt ved feil reparasjon ▶ Elektriske deler skal repareres av kvalifiserte elektrikere. ▶ Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land. FARE Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt ▶ Koble apparatene fra strømforsyningen i minst60 sekunderfør reparasjonene startes. FORSIKTIG Skarpe kanter! Kuttskader ▶ Bruk vernehansker. OBS! Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)! Skader på komponenter ▶ Før du berører ESD-er må du bruke et beskyttelsessystem mot elektrostatisk utladning (jordingsarmbånd). ▶ Ikke berør tilkoblingene og lederbanene for modulene. ▶ ESD-er må bare transporteres i ledende materialer eller original- emballasje. ▶ Hold ESD-er unna elektrostatisk oppladbare materialer (f.eks. plast). Forutsetning: Apparatet kobles fra strømforsyningen. Døren er åpen. De innvendige RC-beslagene er demontert.

4.15.1 Demontering av LED-sidelampe

1. 1. Skyv demonteringsverktøyet mellom lampediffusoren og huset for å frigjøre

3. Frigjør diffusorfestekrokene etter hverandre på samme måte.

Lampediffusoren demonteres. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side472av7142. 1. Trykk på festekroken for å løsne den (1).

2. Beveg LED-modulen opp ca. 1 cm for å demontere den fra den elektriske

Ettersom lampediffusorkrokene lett kan brekke under demonteringen, fin- nes det enLED-sidelampe i settet som inkluderer LED-modul og lampe- diffusor.

1. 1. Skyv demonteringsverktøyet mellom lampediffusoren og huset for å frigjøre

3. Frigjør diffusorfestekrokene etter hverandre på samme måte.

3. Kasser LED-modulhuset som brukes for transport av reservedelen av sik-

kerhetsmessige årsaker (3).

3. Monter LED-modulen og lampediffusoren i motsatt rekkefølge i forhold til demon-

teringen. Reparasjon 2022-09-02_8001237604 Copyright BSH Hausgeräte GmbH Side474av7144.16 Utskiftning av LED-lampe for fryser Spesielle hjelpemidler: Spesialverktøy [00342180] Apparatet har en vedlikeholdsfriLED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere! FARE Fare for elektrisk støt på grunn av strømførende deler! Livsfare på grunn av elektrisk støt ved feil reparasjon ▶ Elektriske deler skal repareres av kvalifiserte elektrikere. ▶ Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land. FARE Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt ▶ Koble apparatene fra strømforsyningen i minst60 sekunderfør reparasjonene startes. FORSIKTIG Skarpe kanter! Kuttskader ▶ Bruk vernehansker. Forutsetning: Apparatet kobles fra strømforsyningen. Døren er åpen.

1. Skyv demonteringsverktøyet mellom lampen og huset på siden av lampen for

å lage en åpning (1).

2. Skyv demonteringsverktøyet på den andre siden av lampefestekroken, og drei
