BRUKSANVISNING KD30NNWF0N SIEMENS
4.9.1 Fjemelse af frostvarebeholder 94
4.9.2 Montering af frostvarebeholder....94
4.10.1 Fjemelse af beholder 95
Ryg- og muskelskader
▶ Brug beskyttelseshandsker.
ADVARSEL
Apparater på skrå kan glide!
Knoglebrud/klemskader
Fare for nedfaldende dele pga. løsnede skruer!
Personskade pga. nedfaldende dele.
Sørg for at sikre komponenten mod at falde ned.
BEMÆRK!
Fare for nedfaldende dele pga. løsnede skruer!
▶ Løft dørhylden opad.
4.9.1 Fjernelse af frostvarebeholder
Frostvarebeholderen er fjernet.
4.9.2 Montering af frostvarebeholder
▶ Brug beskyttelseshandsker.
Preindstilling:
LED-spotlampen er fjernet.
4.12.2 Montering af LED-spotlampe
▶ Elektriske dele skal repareres af kvalificerede elektrikere.
▶ Brug beskyttelseshandsker.
Preindstilling:
Reparasjonstips - Kjøle-/frysekombinasjon
i Om dette dokumentet.... 378
1.1 Viktig informasjon 378
1.1.1 Formäl 378
1.2 Forklaring av symboler.... 378
1.2.1 Farenivåer 378
1.2.2 Faresymboler 378
1.2.3 Advarslenes struktur 379
1.2.4 Generelle symboler 379
Sikkerhet 380
2.1 Generelle sikkerhetsinstruksjoner 380
Verktøy og hjelpemidler 381
Reparasjon 382
4.1 Utskiftning av dørpakning.... 382
4.1.1 Demontering av dørpakning.... 382
4.1.2 Montering av dørpakning.... 382
4.2 Utskiftning av øvre dørhengsel 385
4.2.1 Demontering av øvre dørhengsel 385
4.2.2 Montering av øvre dørhengsel 386
4.3 Utskiftning av øvre dørhengsel (dør med display) 387
4.3.1 Demontering av øvre dørhengsel 387
4.3.2 Montering av øvre dørhengsel 388
4.4 Utskiftning av midtre dørhengsel 389
4.4.1 Demontering av midtre dørhengsel 389
4.5 Utskiftning av nedre dørhengsel 390
4.5.1 Demontering av nedre dørhengsel 390
4.5.2 Montering av nedre dørhengsel 390
4.6 Utskiftning av hylle....391
4.7 Utskiftning av flaskehylle.... 392
4.7.1 Demontering av flaskehylle....392
4.7.2 Montering av flaskehylle 392
4.8 Utskiftning av dørrack.... 393
4.9 Utskiftning av beholder for frysevarer 394
4.9.1 Demontering av beholder for frysevarer 394
4.9.2 Montering av beholder for frysevarer 394
4.10 Utskiftning av beholder.... 395
4.10.1 Demontering av beholder 395
4.10.2 Montering av beholder 395
4.11 Utskiftning av uttrekkbar beholder 396
4.11.1 Demontering av uttrekkbar beholder 396
4.11.2 Montering av uttrekkbar beholder 396
4.12 Utskiftning av LED-spotlight.... 397
4.12.1 Demontering av LED-spotlight 397
4.12.2 Montering av LED-spotlight 397
4.13 Utskiftning av øverste LED-lampe 398
4.13.1 Demontering av LED-lampe 398
4.13.2 Montering av øverste LED-lampe 399
4.14 Utskiftning av LED-lampe i sidelist 400
4.14.1 Demontering av LED-lampe i sidelist 400
4.14.2 Montering av LED-lampe i sidelist.... 401

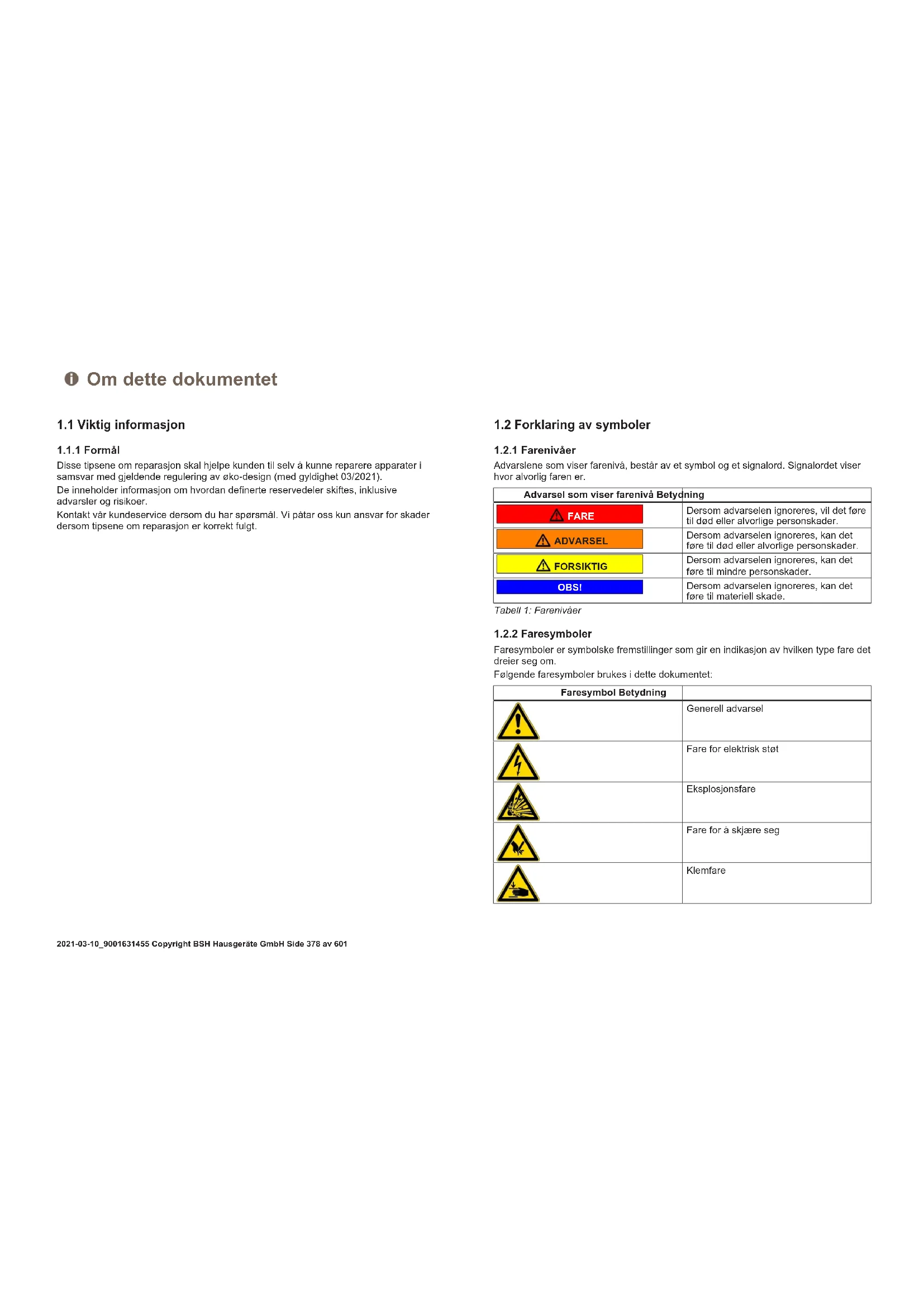

i Om dette dokumentet
1.1 Viktig informasjon
1.1.1 Formål
Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).
De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.
Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.
1.2 Forklaring av symboler
1.2.1 Farenivåer
Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.
| Advarsel som viser farenivå Betydning | |
| FARE | Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader. |
| ADVARSEL | Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader. |
| FORSIKTIG | Dersom advarselen ignoreres, kan det føre til mindre personskader. |
| OBS! | Dersom advarselen ignoreres, kan det føre til materiell skade. |
Tabell 1: Farenivåer
1.2.2 Faresymboler
Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.
Følgende faresymboler brukes i dette dokumentet:
| Faresymbol Betydning | ||
 | Generell adversel | |
 | Fare for elektrisk støt | |
 | Eksplosjonsfare | |
 | Fare for å skjære seg | |
 | Klemfare |
i Om dette dokumentet
| Faresymbol Betydning | ||
 | Fare på grunn av varme overflater | |
 | Fare på grunn av sterkt magnetfelt | |
 | Fare fra ikke-ioniserende stråling | |
Tabell 2: Faresymboler
1.2.3 Advarslenes struktur
Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.
Faretype og kilde til fare!
Mulige konsekvenser dersom fare/advarsel ignoreres.
▶ Tiltak og forbud for å forebygge fare
Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.
Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.
1.2.4 Generelle symboler
Følgende generelle symboler brukes i dette dokumentet:
| Gen. symbol Betydning | |
| Identifisering av et spesielt tips (tekst og/eller grafikk) | |
| Identifisering av et enkelt tips (kun tekst) | |
| Identifisering av en lenke til en opplæ-ringsvideo |
| Gen. symbol Betydning | |
| Identifisering av nødvendig verktøy | |
| Identifisering av nødvendige forutsetninger | |
| Identifisering av en betingelse (hvis ..., så ...) | |
| Identifisering av et resultat | |
| [Start] Identifisering av en tast eller knapp | |
| [00123456] Identifisering av et materialnummer | |
| Status Identifisering av vist tekst/vindu (i appara-tets display) | |
Tabell 3: Generelle symboler
Sikkerhet
2.1 Generelle sikkerhetsinstruksjoner
Fare for elektrisk støt på grunn av strømførende deler!
- Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
- Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.
Fare for personskade på grunn av skarpe kanter!
■ Bruk vernehansker.
Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter
■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.
Fare for apparatets sikkerhet/funksjon!
■ Bruk kun originale reservedeler.
Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.
Verktøy og hjelpemidler
| Betegnelse Detaljer Bilder | ||
| Beskyttelsesklut[00342013] | 60 cm x 50 cm |  |
| Flat skrutrekker Blad | 2,4 mm x 0,4 mm x60 mm, i sett [00341820] |  |
| Spesialverktøy[00342180] | ||
| Sugekopp[00342224] | ∅50 mm | |
| Torx-bits TX20[00340865] | 6,3 mm (1/4") |  |
| Flat skrutrekker Blad | 10 mm x 1,6 mm x200 mm |  |
Reparasjon
4.1 Utskiftning av dørpakning
Forutsetning:
Døren er äpen.
4.1.1 Demontering av dørpakning
- Løsne dørpakningen fra sporet i høyre og venstre hjørne.
- Trekk pakningen ut av sporet.
| Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon. | |
| Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå. | |
| Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil. |
Reparasjon
-
if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.
-
i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.
- Skyv pakningens hjørner øverst og nederst inn i sporet.
- Trykk hele pakningen inn i sporet trinn for trinn.
4.2 Utskiftning av øvre dørhengsel
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
Forutsetning:
Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
4.2.1 Demontering av øvre dørhengsel
- Plasser apparatet på baksiden.
-
- Trykk inn det øvre hengseldekslet på begge sider (1).
-
Beveg det øvre hengseldekslet ut (2).
- Drei hengsledekslet (3).
- Ta av det øvre hengseldekslet (4).
- Skru ut to skruer (5).
- Demonter øvre hengsel (6)/
4.2.2 Montering av øvre dørhengsel
Monteres i motsatt rekkefølge.
Reparasjon
4.3 Utskiftning av øvre dørhengsel (dør med display)
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
ADVARSEL
Tunge, klumpete apparater!
Rygg- og muskelskader
Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.
FORSIKTIG
Skarpe kanter!
Kuttskader
▶ Bruk vernehansker.
ADVARSEL
Tiltede apparater kan skli ut!
Beinbrudd/klemskader
▶ Sikre apparatene mot å skli ut.
FORSIKTIG
Fare for at deler kan falle ned på grunn av løsnede skruer!
Personskade på grunn av fallende deler,
Fare for at deler kan falle ned på grunn av løsnede skruer!
Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.
Fare for elektrisk støt på grunn av strømførende deler!
Livsfare på grunn av elektrisk støt ved feil reparasjon
▶ Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.
FARE
Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.
Forutsetning:
√ Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
4.3.1 Demontering av øvre dørhengsel
- Plasser apparatet på baksiden.
-
- Ta av det øvre hengseldekslet (1).
-
Ta av kabelboksdekslet (2).
- Koble fra den elektriske tilkoblingen (3)
- Skru ut skruen for jordkoblingen (4).
- Fjern kabelbeskyttelsen (5).
- Skru ut skruen (6)
4.3.2 Montering av øvre dørhengsel
Monteres i motsatt rekkefølge.
Reparasjon
4.4 Utskiftning av midtre dørhengsel
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
ADVARSEL
Tunge, klumpete apparater!
Rygg- og muskelskader
Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.
FORSIKTIG
Skarpe kanter!
Kuttskader
▶ Bruk vernehansker.
ADVARSEL
Tiltede apparater kan skli ut!
Beinbrudd/klemskader
▶ Sikre apparatene mot å skli ut.
FORSIKTIG
Fare for at deler kan falle ned på grunn av løsnede skruer!
Personskade på grunn av fallende deler,
Fare for at deler kan falle ned på grunn av løsnede skruer!
Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.
4.4.1 Demontering av midtre dørhengsel
▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).
Midtre hengsel er demontert.
4.4.2 Montering av midtre dørhengsel
Monteres i motsatt rekkefølge.
Reparasjon
4.5 Utskiftning av nedre dørhengsel
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
Forutsetning:
Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.
4.5.1 Demontering av nedre dørhengsel
▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).
Monteres i motsatt rekkefølge.
Reparasjon
4.6 Utskiftning av hylle
Forutsetning:
Døren er äpen.
4.6.1 Demontering av hylle
▶ Trekk ut hyllen.
- Monteres i motsatt rekkefølge.
Reparasjon
4.7 Utskiftning av flaskehylle
Forutsetning:
Døren er äpen.
4.7.1 Demontering av flaskehylle
▶ Trekk ut flaskehyllen.
4.7.2 Montering av flaskehylle
- Monteres i motsatt rekkefølge.
Reparasjon
4.8 Utskiftning av dørrack
Forutsetning:
Døren er äpen.
▶ Løft dørracken opp.
- Monteres i motsatt rekkefølge.
Reparasjon
4.9 Utskiftning av beholder for frysevarer
Forutsetning:
Døren er äpen.
4.9.1 Demontering av beholder for frysevarer
- Trekk beholderen for frysevarer helt ut (1).
- Ta ut matbeholderen (2).
4.9.2 Montering av beholder for frysevarer
Monteres i motsatt rekkefølge.
Reparasjon
4.10 Utskiftning av beholder
Forutsetning:
Døren er äpen.
4.10.1 Demontering av beholder
- Beveg den nedre beholderen i kjøleskapet ut (1).
- Beveg den øvre beholderen i kjøleskapet ut (2).
4.10.2 Montering av beholder
Monteres i motsatt rekkefølge.
Reparasjon
4.11 Utskiftning av uttrekkbar beholder
Forutsetning:
Døren er äpen.
4.11.1 Demontering av uttrekkbar beholder
- Trekk den uttrekkbare beholderen helt ut (1).
- Ta ut den uttrekkbare beholderen (2).
Den uttrekkbare beholderen er demontert.
4.11.2 Montering av uttrekkbar beholder
Monteres i motsatt rekkefølge.
Reparasjon
4.12 Utskiftning av LED-spotlight
Spesielle hjelpemidler:
Spesialverktøy [00342180]
Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!
FARE
Fare for elektrisk støt på grunn av strømførende deler!
Livsfare på grunn av elektrisk støt ved feil reparasjon
- Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.
FAPE
Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.
FORSIKTIG
Skarpe kanter!
Kuttskader
▶ Bruk vernehansker.
Forutsetning:
Apparatet kobles fra strømforsyningen.
Døren er åpen.
4.12.1 Demontering av LED-spotlight
- Bruk spesialverktøy for å trekke ut LED-spotlight (1).
- Koble fra de elektriske tilkoblingene for LED-spotlight.
LED-spotlight er demontert.
4.12.2 Montering av LED-spotlight
Monteres i motsatt rekkefølge.
Reparasjon
4.13 Utskiftning av øverste LED-lampe
Spesielle hjelpemidler:
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]
Fare for elektrisk støt på grunn av strømførende deler!
Livsfare på grunn av elektrisk støt ved feil reparasjon
Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.
FARE
Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.
FORSIKTIG
Skarpe kanter!
Kuttskader
▶ Bruk vernehansker.
Forutsetning:
Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.
4.13.1 Demontering av LED-lampe
- Beveg LED-lampen over til venstre side.
- Demonter LED-lampen ved å bevege den forover.
4.13.2 Montering av øverste LED-lampe
Monteres i motsatt rekkefølge.
Reparasjon
4.14 Utskiftning av LED-lampe i sidelist
Spesielle hjelpemidler:
Sugekopp ∅50 mm [00342224]
Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!
FARE
Fare for elektrisk støt på grunn av strømførende deler!
Livsfare på grunn av elektrisk støt ved feil reparasjon
- Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.
EARE
Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.
FORSIKTIG
Skarpe kanter!
Kuttskader
▶ Bruk vernehansker.
Forutsetning:
Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.
