KULLANIM KILAVUZU KD30NNWF0N SIEMENS

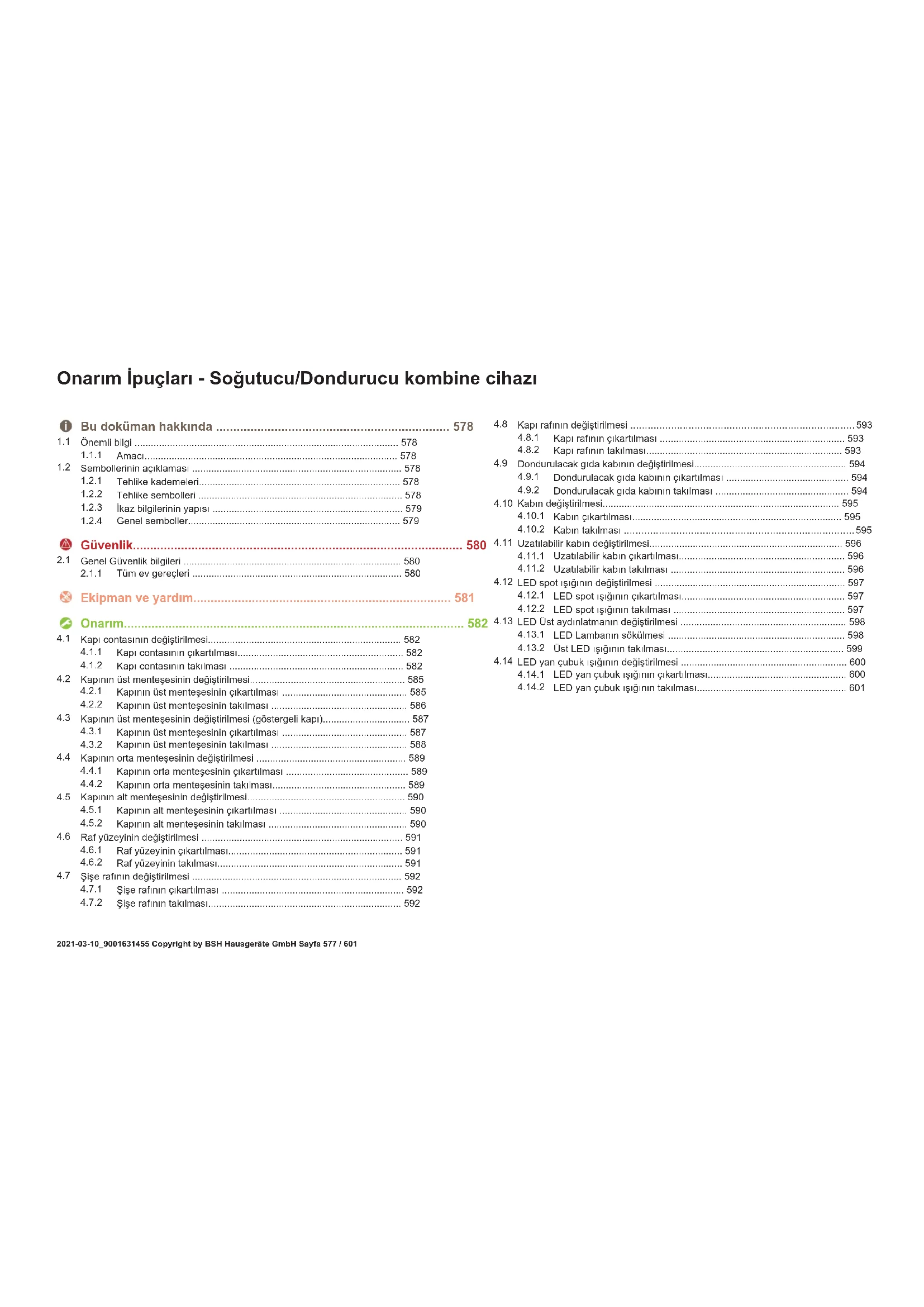

Onarım İpuçları - Soğutucu/Dondurucu kombine cihazı

Bu doküman hakkında 578

1.1 Önemli bilgi 578

1.1.1 Amaci 578

1.2 Sembollerinin açıklaması 578

1.2.1 Tehlike kademeleri....578

1.2.2 Tehlike sembolleri 578

1.2.3 İkaz bilgilerinin yapısı 579

1.2.4 Genel semboller 579

Güvenlik....580

2.1 Genel Güvenlik bilgileri 580

2.1.1 Tüm ev gereçleri 580

Ekipman ve yardım....581

Onarim 582

4.1 Kapı contasının değiştirilmesi....582

4.1.1 Kapi contasının çıkartılması 582

4.1.2 Kapi contasının takılması 582

4.2 Kapının üst menteşesinin değiştirilmesi....585

4.2.1 Kapının üst menteşesinin çıkartılması 585

4.2.2 Kapının üst menteşesinin takılması 586

4.3 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı).... 587

4.3.1 Kapının üst menteşesinin çıkartılması 587

4.3.2 Kapının üst menteşesinin takılması 588

4.4 Kapının orta menteşesinin değiştirilmesi 589

4.4.1 Kapının orta menteşesinin çıkartılması 589

4.4.2 Kapının orta menteşesinin takılması....589

4.5 Kapının alt menteşesinin değiştirilmesi.... 590

4.5.1 Kapının alt menteşesinin çıkartılması 590

4.5.2 Kapının alt menteşesinin takılması 590

4.6 Raf yüzeyinin değiştirilmesi 591

4.6.1 Raf yüzeyinin çıkartılması....591

4.6.2 Raf yüzeyinin takılması....591

4.7 Şişe rafının değiştirilmesi 592

4.7.1 Şişe rafının çıkartılması 592

4.7.2 Şişe rafının takılması....592

4.8 Kapı rafının değiştirilmesi 593

4.8.1 Kapı rafının çıkartılması 593

4.8.2 Kapı rafının takılması....593

4.9 Dondurulacak gıda kabının değiştirilmesi....594

4.9.1 Dondurulacak gıda kabının çıkartılması 594

4.9.2 Dondurulacak gıda kabinın takılması 594

4.10 Kabin değiştirilmesi 595

4.10.1 Kabin çıkartılması 595

4.10.2 Kabin takılması 595

4.11 Uzatılabilir kabin değiştirilmesi....596

4.11.1 Uzatılabilir kabin çıkartılması 596

4.11.2 Uzatılabilir kabin takılması 596

4.12 LED spot ışığının değiştirilmesi 597

4.12.1 LED spot ışığının çıkartılması....597

4.12.2 LED spot ışığının takılması 597

4.13 LED Üst aydınlatmanın değiştirilmesi 598

4.13.1 LED Lambanın sökülmesi 598

4.13.2 Üst LED ışığının takılması....599

4.14 LED yan çubuk ışığının değiştirilmesi 600

4.14.1 LED yan çubuk ışığının çıkartılması....600

4.14.2 LED yan çubuk ışığının takılması....601

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Düz tornavida Bıçak	2,4 mm x 0,4 mm x60 mm, [00341820] numaralı kit içinde
Special tool[00342180]
Vantuz[00342224]	∅50 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Düz tornavida Bıçak	10 mm x 1,6 mm x200 mm

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapının üst menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

4.2.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Menteşe kapağını döndürün (3).
4. Üst menteşe kapağını sökün (4).
5. Vidalari sökün (5).
6. Üst menteşeyi çıkartın (6)/

Üst menteşe çıkarılır.

4.2.2 Kapının üst menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

TEHLIKE Gerilim iletten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ► Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ► Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE Gerilim iletten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ► Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

4.3.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını çıkartın (1).

2. Kablo kutusu kapağını çıkartın (2).

3. Elektrik bağlantısını ayırın (3)
4. Topraklama bağlantısı vidasını sökün (4).
5. Kablo korumasını çıkartın (5).
6. Vidayı sökün (6)

Üst menteşe çıkarılır.

4.3.2 Kapının üst menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapının orta menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
√ Kapının üst menteşesi çıkartılmıştır.

4.4.1 Kapının orta menteşesinin çıkartılması

1. Soğutucu bölüm kapısını sökün (1).
2. Vidalari sökün (2).
3. Orta menteşeyi çıkartın (3).

Orta menteşe çıkartılmıştır.

4.4.2 Kapının orta menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapının alt menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
Üst menteşe çıkarılır.
Orta menteşe çıkartılmıştır.

4.5.1 Kapının alt menteşesinin çıkartılması

1. Derin dondurucu bölmesi kapısını sökün (1).
2. Vidayı sökün (2).
3. Alt menteşeyi (3) çevirin.
4. Alt menteşeyi (4) çıkarın.

Kapının alt menteşesi çıkartılmıştır.

4.5.2 Kapının alt menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.6.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.6.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Şişe rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Şişe rafının çıkartılması

▶ Şişe rafını dışarı çekin.

Şişe rafi çıkartılmıştır.

4.7.2 Şişe rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.8.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.9.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.10 Kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.10.1 Kabin çıkartılması

1. Alt buzdolabı kabını çıkartın (1).
2. Üst buzdolabı kabını çıkartın (2).

Kaplar çıkartılmıştır.

4.10.2 Kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.11 Uzatılabilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Uzatılabilir kabin çıkartılması

1. Uzatılabilir kabı tamamen dışarı çekin (1).
2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.11.2 Uzatılabilir kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.12 LED spot ışığının değiştirilmesi

Özel yardýmcý ekipman:

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠️ DİKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.

Kapı açık.

4.12.1 LED spot ışığının çıkartılması

1. LED spot ışığını dışarı çekmek için özel bir alet kullanın (1).

1. LED spot ışığının elektrik bağlantılarını ayırın.

LED spot ışığı çıkartılmıştır.

4.12.2 LED spot ışığının takılması

▶ Ters sira ile monte edin.

Onarim

4.13 LED Üst aydınlatmanın değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

⚠️ TEHLIKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE Gerllim lleten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠ DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.13.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

1. LED ışığını ileri hareket ettirerek sökün.

4.13.2 Üst LED ışığının takılması

▶ Ters sira ile monte edin.

Onarim

4.14 LED yan çubuk ışığının değiştirilmesi

Özel yardýmcý ekipman:

Vantuz ∅50 mm [00342224]

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠️ DİKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.
Soğutucu bölüm rafları çıkartılmıştır.

4.14.1 LED yan çubuk ışığının çıkartılması

1. Emme kabını LED yan çubuk ışığının üst üçte birlik kısmına yapıştırın.

1. Emme kabını LED yan çubuk ışığı ile birlikte döndürme hareketi uygulayarak öne doğru çekin.

1. LED yan çubuk ışığının elektrik bağlantısını ayırın. LED yan çubuk ışığı çıkartılmıştır.

4.14.2 LED yan çubuk ışığının takılması

1. LED yan çubuk ışığının elektrik bağlantısını kurun.
2. LED yan çubuk ışığını, bölme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan çubuk ışığının takılmıştır.
