NAUDOJIMO INSTRUKCIJA KD30NNWF0N SIEMENS
Tvertnes ir iznemtas.
Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija
i Dél šio dokumento.... 353
1.1 Svarbi informacija....353
1.1.1 Paskirtis 353
1.2 Simbolių paaiškinimas 353
1.2.1 Pavojaus lygiai 353
1.2.2 Pavojaus simboliai 353
1.2.3 Ispėjimu struktūra 354
1.2.4 Bendrieji simboliai 354
Sauga 355
2.1 Bendrosios saugos instrukcijos.... 355
2.1.1 Visi buitiniai prietaisai 355
Irankiai ir pagalbinės priemonės.... 356
Remontas 357
4.1 Durelių tarpiklio keitimas 357
4.1.1 Durelių tarpiklio išėmimas.... 357
4.1.2 Durelių tarpiklio įdėjimas.... 357
4.2 Durelių viršutinio vyrio keitimas.... 360
4.2.1 Viršutinio durelių vyrio nuėmimas.... 360
4.2.2 Viršutinio durelių vyrio uždėjimas 361
4.3 Durelių viršutinio vyrio keitimas (durelės su ekranu).... 362
4.3.1 Viršutinio durelių vyrio nuėmimas.... 362
4.3.2 Viršutinio durelių vyrio uždėjimas 363
4.4 Vidurinio durelių vyrio keitimas 364
4.4.1 Vidurinio durelių vyrio nuėmimas.... 364
4.4.2 Vidurinių durelių vyrio uždėjimas.... 364
4.5 Apatinio durelių vyrio keitimas 365

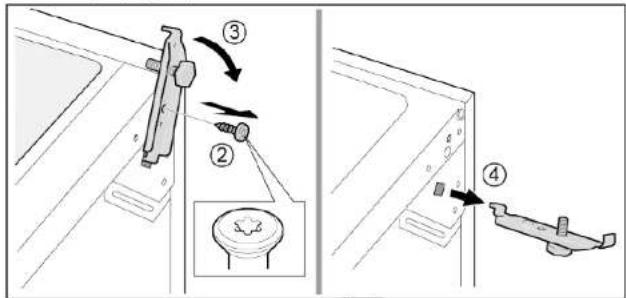

4.5.1 Apatinio durelių vyrio nuėmimas.... 365
4.5.2 Apatinio durelių vyrio uždėjimas.... 365
4.6.2 Lentynos idėjimas 366
4.7 Butelių padėklo keitimas 367
4.7.1 Butelių padėklo išėmimas 367
4.7.2 Butelių padėklo jdėjimas.... 367
4.8 Durelių lentynos keitimas.... 368
4.8.1 Durelių lentynos išėmimas 368
4.8.2 Durelių lentynos jdėjimas 368
4.9 Šaldytų maisto produktų talpyklos keitimas.... 369
4.9.1 Šaldytų maisto produktų talpyklos išėmimas 369
4.9.2 Šaldytų maisto produktų talpyklos įdėjimas 369
4.10 Talpyklos keitimas.... 370
4.10.1 Talpyklos išėmimas 370
4.10.2 Talpyklos idėjimas 370
4.11 Ištraukiamos talpyklos keitimas.... 371
4.11.1 Ištraukiamos talpyklos išémimas 371
4.11.2 Ištraukiamos talpyklos jdėjimas 371
4.12 LED apšvietimo lemputės keitimas.... 372
4.12.1 LED apšvietimo lemputės išėmimas 372
4.12.2 LED apšvietimo lemputės montavimas.... 372
4.13 Viršutinės LED keitimas.... 373

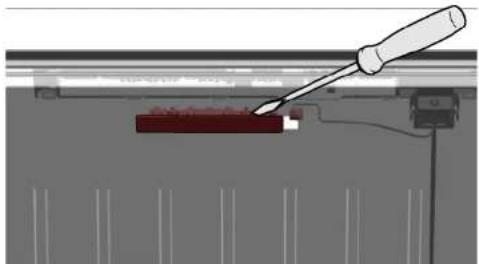

4.13.1 LED lemputės išėmimas 373
4.13.2 Viršutinės LED lemputės montavimas.... 374
4.14 Šoninės pailgos LED lemputės keitimas 375
4.14.1 Šoninės pailgos LED lemputės išėmimas.... 375
4.14.2 Šoninės pailgos LED lemputės montavimas.... 376
i Dèl šio dokumento
1.1 Svarbi informacija
1.1.1 Paskirtis
Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).
Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.
Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.
1.2 Simbolių paaiškinimas
Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.
| Įspėjimo lygis Reikšmė | |
| ⚠ PAVOJUS | Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai. |
| ⚠ ISPĖJIMAS | Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai. |
| ⚠ PERSPĖJIMAS | Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai. |
| DĖMESIO! | Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas. |
Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai
| Pavojaus simbolis Reikšmė | ||
 | Bendrasis įspėjamasis pranešimas | |
 | Pavojinga elektros įtampa | |
 | Sprogimo pavojus | |
 | Įpjovimo pavojus | |
 | Prispaudimo pavojus | |
i Dél šio dokumento
| Pavojaus simbolis Reikšmė | ||
 | Pavojus dėl karštų paviršių | |
 | Pavojus dėl stipraus magnetinio lauko | |
 | Pavojus dėl nejonizuojančiosios spinduliuotės | |
Lentelé 2: Pavojaus simboliai
1.2.3 |spėjimų struktūra
Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.
Pavojaus tipas ir šaltinis!
Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.
▶ Priemonės ir draudimai pavojui išvengti.
Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
Mirtis del elektros smūgio
Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.
1.2.4 Bendrieji simboliai
Šiame dokumente naudojami tokie bendrieji simboliai:
| Bendr. simbolis Reikšmė | |
| Žymi specialų patarimą (tekstas ir (arba) grafika) | |
| Žymi paprastą patarimą (tik tekstas) | |
| Žymi nuorodą į vaizdo pamoką |
| Bendr. simbolis Reikšmė | |
| Žymi reikalingus įrankius | |
| Žymi reikalingas prielaidas | |
| Žymi sąlygą (jei ..., tai ...) | |
| Žymi rezultatą | |
| |Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį | |
| Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane) | |
Lentelè 3: Bendrieji simboliai
Sauga
2.1 Bendrosios saugos instrukcijos
2.1.1 Visi buitiniai prietaisai
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.
Pavojus susižeisti i aštrias briaunas!
■ Mūvėkite apsaugines pirštines.
Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių
■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.
Rizika prietaiso saugai / veikimui!
■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.
Irankiai ir pagalbinės priemonės
| Paskyrimas lšsami informacija Vaizdai | ||
| Apsauginis audinys [00342013] | 60 cm x 50 cm |  |
| Atsuktuvas su jpjovomis | Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820] |  |
| Specialus įrankis [00342180] | ||
| Siurbtukas [00342224] | ∅50 mm | |
| „Torx" antgalis TX20 [00340865] | 6,3 mm (1/4 col.) |  |
| Atsuktuvas su jpjovomis | Mentė 10 mm x 1,6 mm x 200 mm |  |
Remontas
4.1 Durelių tarpiklio keitimas
Reikalavimas.
Durelės turi būti atidarytos.
4.1.1 Durelių tarpiklio išėmimas
- Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.
- Ištraukite durelių tarpiklj iš griovelio.
Durelių tarpiklis išimtas.
4.1.2 Durelių tarpiklio įdėjimas
| Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai. | |
| Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti. | |
| Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas. |
Remontas
- Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.
- if Jei tarpiklio griovelis pažeistas.
Kreipkitės į klientų aptarnavimo tarnybą.
- i Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj į prietaisą, rekomenduojama ji ištiesinti.
Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.
- Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.
- Po truputj ispauskite i griovelj visą tarpiklj.
Durelių tarpiklis jdėtas.
Remontas
4.2 Durelių viršutinio vyrio keitimas
Specialüs įrankiai.
„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]
ISPÉJIMAS
Sunküs ir dideli prietaisai!
Nugaros ir raumenų sužalojimai
- Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
▶ Naudokite tik tinkamus įrankius ir įrangą.
PERSPÉJIMAS
Aštrios briaunos!
Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.
ISPÉJIMAS
Paverstų prietaisų slydimas!
Galimi kaulų lūžiai ir prispaudimai
Apsaugokite prietaisus, kad jie nepaslystų.
PERSPÉJIMAS
Pavojus, kad atpalaidavus varžtus dalys nukris!
Krentančios dalys gali sužeisti.
Apsaugokite konstrukcinę dalj, kad ji nenukristų.
DÈMESIO!
Pavojus, kad atpalaidavus varžtus dalys nukris!
Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin-dys.
Apsaugokite konstrukcinę dalj, kad ji nenukristu
Reikalavimas.
√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
4.2.1 Viršutinio durelių vyrio nuėmimas
- Paguldykite prietaisą ant galinės pusės.
-
- Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).
-
Atkelkite viršutinio vyrio dangteli (2).
- Pasukite vyrio dangtelj (3).
- Nuimkite viršutinio vyrio dangtelj (4).
- Išsukite du varžtus (5).
- Nuimkite viršutinj vyrį (6).
Viršutinis vyris nuimtas.
4.2.2 Viršutinio durelių vyrio uždéjimas
▶ Uždékite atvirkščia eilės tvarka.
Remontas
4.3 Durelių viršutinio vyrio keitimas (durelės su ekranu)
Specialüs įrankiai.
„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]
ISPÉJIMAS
Sunküs ir dideli prietaisai!
Nugaros ir raumenų sužalojimai
▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
▶ Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
▶ Naudokite tik tinkamus įrankius ir įrangą.
PERSPÉJIMAS
Aštrios briaunos!
Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.
JSPÉJIMAS
Paverstų prietaisų slydimas!
Galimi kaulų lūžiai ir prispaudimai
Apsaugokite prietaisus, kad jie nepaslystu.
PERSPÉJIMAS
Pavojus, kad atpalaidavus varžtus dalys nukris!
Krentančios dalys gali sužeisti
Apsaugokite konstrukcinę dalj, kad ji nenukristu.
DÈMESIO!
Pavojus, kad atpalaidavus varžtus dalys nukris!
Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin-dys.
Apsaugokite konstrukcinę dalj, kad ji nenukristų
PAVOJUS
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
Pavojus gyvybei dél elektros smūgio netinkamo remonto atveju
Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.
PAVOJUS
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
Mirtis dèl elektros smūgio
Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.
Reikalavimas.
√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

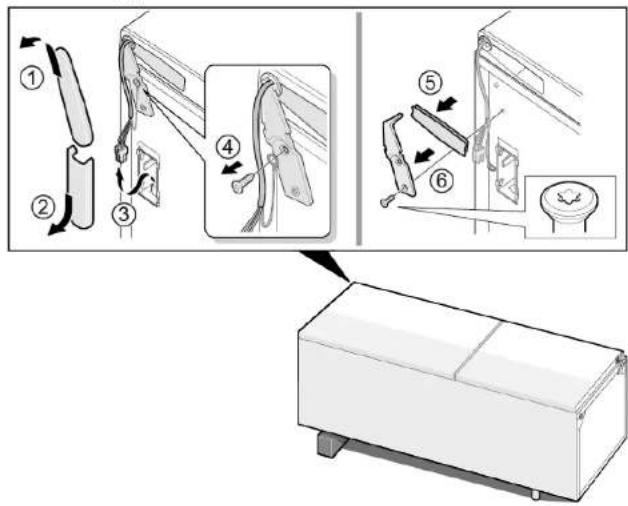

4.3.1 Viršutinio durelių vyrio nuėmimas
- Paguldykite prietaisą ant galinės pusės.
-
- Nuimkite viršutinio vyrio dangtelj (1).
-
Nuimkite kabelių déžutės dangtelį (2).
- Atjunkite elektros jungti (3).
- Atsukite jžeminimo jungties varžta (4).
- Nuimkite kabelio apsaugą (5).
- Išsukite varžta (6).
Viršutinis vyris nuimtas.
4.3.2 Viršutinio durelių vyrio uždéjimas
▶ Uždékite atvirkščia eilės tvarka.
Remontas
4.4 Vidurinio durelių vyrio keitimas
Specialüs įrankiai.
„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]
ISPÉJIMAS
Sunküs ir dideli prietaisai!
Nugaros ir raumenų sužalojimai
▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa i kita vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus jrankius ir jranga.
PERSPÉJIMAS
Aštrios briaunos!
Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.
ISPÉJIMAS
Paverstų prietaisų slydimas!
Galimi kaulų lūžiai ir prispaudimai
Apsaugokite prietaisus, kad jie nepaslystų.
PERSPÉJIMAS
Pavojus, kad atpalaidavus varžtus dalys nukris!
Krentančios dalys gali sužeisti.
Apsaugokite konstrukcinę dalj, kad ji nenukristų.
DÈMESIO!
Pavojus, kad atpalaidavus varžtus dalys nukris!
Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.
Apsaugokite konstrukcinę dalj, kad ji nenukristu
Reikalavimas.
√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Durelių viršutinis vyris nuimtas.
4.4.1 Vidurinio durelių vyrio nuėmimas
- Nuimkite šaldytuvo skyriaus dureles (1).
- Išsukite du varžtus (2).
- Nuimkite vidurinj vyrj (3).
→ Vidurinis vyris nuimtas.
4.4.2 Vidurinių durelių vyrio uždėjimas
▶ Uždėkite atvirkščia eilės tvarka.
Remontas
4.5 Apatinio durelių vyrio keitimas
Specialüs įrankiai.
„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]
Reikalavimas.
√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Viršutinis vyris nuimtas.
√ Vidurinis vyris nuimtas.
4.5.1 Apatinio durelių vyrio nuėmimas
- Nuimkite šaldiklio skyriaus dureles (1).
- Išsukite varžta (2).
- Pasukite apatinj vyrj išorę (3).
- Nuimkite apatinj vyrj (4).
Apatinis durelių vyris nuimtas.
4.5.2 Apatinio durelių vyrio uždėjimas
▶ Uždékite atvirkščia eilės tvarka.
Remontas
Durelės turi būti atidarytos.
4.6.1 Lentynos nuémimas
Ištraukite lentyną.
4.6.2 Lentynos jdėjimas
▶ Uždékite atvirkščia eilés tvarka.
Remontas
4.7 Butelių padėklo keitimas
Reikalavimas.
Durelės turi būti atidarytos.
4.7.1 Butelių padėklo išėmimas
Ištraukite butelių padėklą.
→ Butelių padėklas išimtas.
4.7.2 Butelių padėklo jdėjimas
▶ Uždékite atvirkščia eilés tvarka.
Remontas
4.8 Durelių lentynos keitimas
Reikalavimas.
Durelės turi būti atidarytos.
4.8.1 Durelių lentynos išėmimas
- Pakelkite durelių lentyną i viršų.
Durelių lentyna išimta.
4.8.2 Durelių lentynos įdėjimas
▶ Uždékite atvirkščia eilés tvarka.
Remontas
4.9 Šaldytų maisto produktų talpyklos keitimas
Reikalavimas.
Durelės turi būti atidarytos.
4.9.1 Šaldytų maisto produktų talpyklos išėmimas
- Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
- Išimkite maisto produktų talpyklą (2).
Śaldytų maisto produktų talpykla išimta.
4.9.2 Šaldytų maisto produktų talpyklos įdéjimas
▶ Uždėkite atvirkščia eilės tvarka.
Remontas
4.10 Talpyklos keitimas
Reikalavimas.
Durelės turi būti atidarytos.
4.10.1 Talpyklos išėmimas
- Ištraukite apatinę šaldytuvo talpykla (1).
- Ištraukite viršutinę šaldytuvo talpykla (2).
4.10.2 Talpyklos jdėjimas
▶ Uždékite atvirkščia eilės tvarka.
Remontas
4.11 Ištraukiamos talpyklos keitimas
Reikalavimas.
Durelės turi būti atidarytos.
4.11.1 Ištraukiamos talpyklos išémimas
- Ištraukite ištraukiamą talpykla iki pat galo (1).
- Išimkite ištraukiamą talpykla (2).
Ištraukiama talpykla išimta.
4.11.2 Ištraukiamos talpyklos jdėjimas
▶ Uždėkite atvirkščia eilės tvarka.
Remontas
4.12 LED apšvietimo lemputės keitimas
Specialüs įrankiai.
Specialus jrankis [00342180]
Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptamavimo tarnybos specialistai arba įgalioti technikai!
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju
Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
Mirtis del elektros smūgio
Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžiu at-
junkite prietaisus nuo elektros tiekimo.
Aštrios briaunos!
Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.
Reikalavimas.
√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.
4.12.1 LED apšvietimo lemputės išėmimas
- Pasinaudokite specialiu jrankiu ir išimkite LED apšvietimo lemputę (1).
- Atjunkite elektros LED apšvietimo lemputės jungtis.
LED apšvietimo lemputė išimta.
4.12.2 LED apšvietimo lemputės montavimas
▶ Uždėkite atvirkščia eilės tvarka.
Remontas
4.13 Viršutinės LED keitimas
Specialüs įrankiai.
Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, ri- nkinyje [00341820]
Jūsų prietaise jrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!
⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smū ► Elektrines dalis remontuoti ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g
⚠️ PAVOJUS Elektros smūgio pavojus dėl da Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, junkite prietaisus nuo elekt
⚠️ PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines piršti
Reikalavimas.
√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
Viršutiniai vidiniai tvirtinimo elementai turi būti nuimti.
4.13.1 LED lemputės išėmimas
- Perkelkite LED lemputę j kaire.
LED elektros jungtis turi būti atjungta.
- Atleiskite LED lemputės kabliukus.
- Išimkite LED lemputę, perkeldami ją i priekj.
4.13.2 Viršutinės LED lemputės montavimas
▶ Uždėkite atvirkščia eilės tvarka.
Remontas
4.14 Šoninės pailgos LED lemputės keitimas
Specialüs įrankiai.
Siurbtukas ∅50 mm [00342224]
Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptamavimo tarnybos specialistai arba įgalioti technikai!
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju
Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.
Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!
Mirtis del elektros smūgio
Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.
Aštrios briaunos!
Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.
Reikalavimas.
√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.
Šaldytuvo skyriaus lentynos išimtos.
4.14.1 Šoninės pailgos LED lemputės išėmimas
- Prilipdykite siurbtuka prie viršutinės pailgos LED šoninės lemputės viršutinio trečdalių.
- Patraukite siurbtuką kartu su priekine pailga LED šonine lempute vienu sukamuoju judesiu.
- Atjunkite šoninės pailgos LED lemputės elektros jungtį. Šoninės pailgos LED lemputės elektros jungtis.
4.14.2 Šoninės pailgos LED lemputės montavimas
- Prijunkite šoninės pailgos LED lemputės elektros jungti.
- Pritvirtinkite šoninę pailgą LED lemputę i jai skirtą vietą skyrelio sienelėje (užfik-suokite kabliukus).
Soniné pailga LED lemputé sumontuota.
