KULLANIM KILAVUZU FI24NP32L SIEMENS

İkaz bilgilerinin yapısı ......................................................................280

Kapı contasının değiştirilmesi.......................................................................283

Kapı contasının çıkartılması.............................................................283

Kapı contasının takılması ................................................................283

Saklama bölümünün değiştirilmesi................................................................286

Saklama bölümünün çıkartılması .....................................................286

Saklama bölümünün takılması .........................................................286

Raf yüzeyinin değiştirilmesi ..........................................................................287

Raf yüzeyinin çıkartılması................................................................287

Raf yüzeyinin takılması....................................................................287

Kabın değiştirilmesi .....................................................................................288

Kabın çıkartılması ...........................................................................288

Buz küpü kabının değiştirilmesi ....................................................................289

Buz küpü kabının çıkartılması ..........................................................289

Buz küpü kabının takılması..............................................................289 Onarım İpuçları-Soğutucu/Dondurucu kombine cihazı 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa278/289Bu doküman hakkında

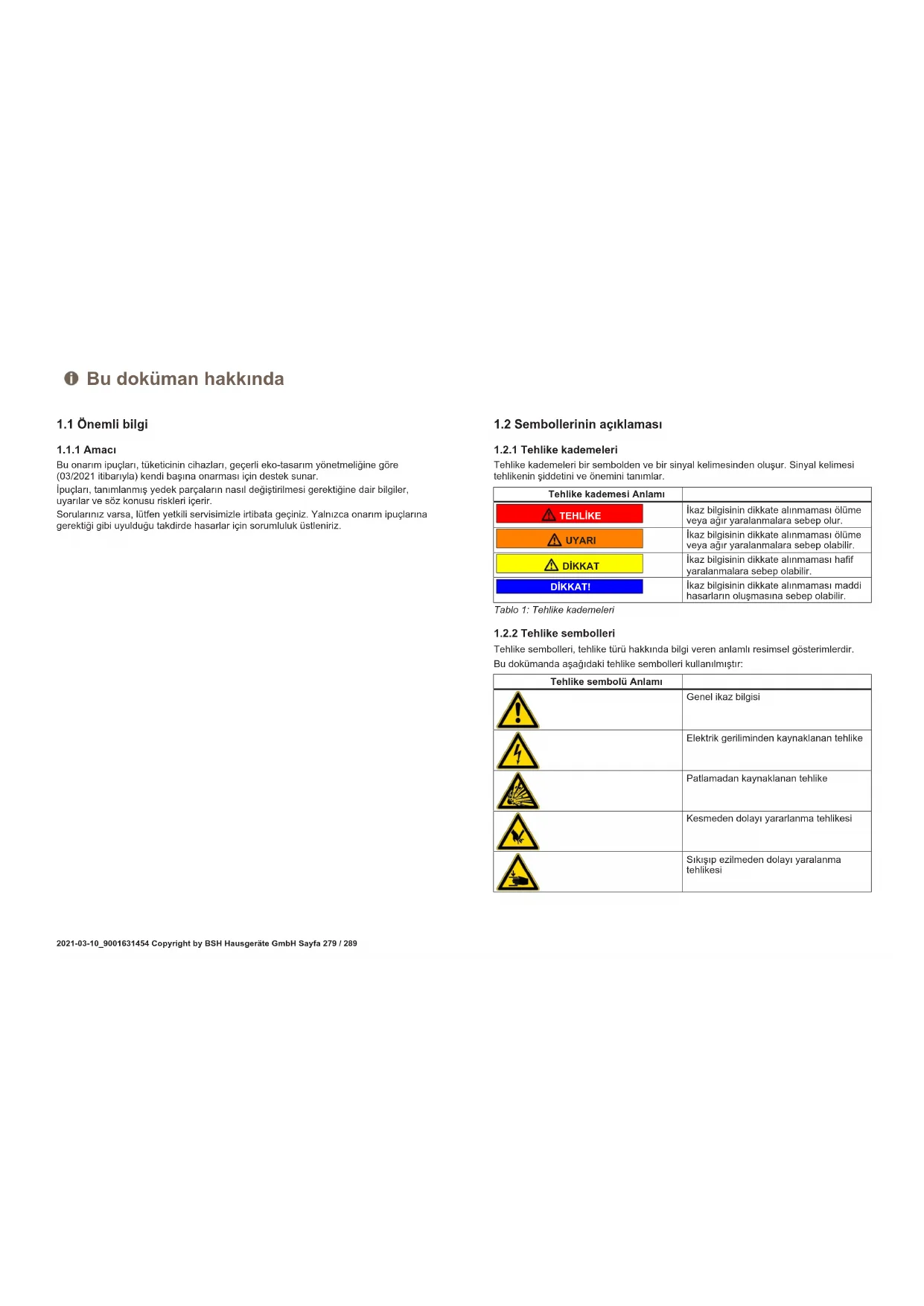

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir. Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa279/289Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu.

Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa280/289Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Keskin kenarlar nedeniyle yaralanma tehlikesi! ¡ Koruyucu eldiven kullanılmalıdır. Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri ¡ Koruyucu ayakkabı giyin. ¡ Yere düşmemesi için ağır parçaları emniyete alın. ¡ Haraketli parçaların arasına gövde parçaları koymayın. Cihaz güvenliğinde / fonksiyonda tehlike! ¡ Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! ¡ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın. Güvenlik 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa281/289Ekipman ve yardım Ekipman ve yardım 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa282/289Onarım

4.1 Kapı contasının değiştirilmesi

Ön koþul: Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

2. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez. Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz. Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir. Onarım 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa283/2891. Conta için oluğu hasar bakımından kontrol edin.

Conta için oluk hasarlı ise, - Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir. Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

4. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa284/2895. Contanın tamamını adım adım oluğun içine bastırın. Kapı contası takılmıştır. Onarım 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa285/2894.2 Saklama bölümünün değiştirilmesi Ön koþul: Kapı açık.

4.2.1 Saklama bölümünün çıkartılması

1. Saklama bölümünü kaldırın (1).

2. Saklama bölümünü çıkartın (2).

Saklama bölümü çıkartılmıştır.

4.2.2 Saklama bölümünün takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa286/2894.3 Raf yüzeyinin değiştirilmesi Ön koþul: Kapı açık.

4.3.1 Raf yüzeyinin çıkartılması

1. Raf yüzeyini kaldırın (1).

2. Raf yüzeyini çıkartın (2).

Raf yüzeyi çıkartılmıştır.

4.3.2 Raf yüzeyinin takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa287/2894.4 Kabın değiştirilmesi Ön koþul: Kapı açık.

4.4.1 Kabın çıkartılması

1. Kabı arkaya doğru bastırın,

2. Kabı arkadan kaldırın ve çıkartın.

4.4.2 Kabın takılması

Ters sıra ile monte edin. Onarım 2021-03-10_9001631454 Copyright by BSH Hausgeräte GmbH Sayfa288/2894.5 Buz küpü kabının değiştirilmesi Ön koþul: Kapı açık.

4.5.1 Buz küpü kabının çıkartılması

Kapı açılma açısı 90° ise, önce dondurulacak gıda kabı söküldüğünde buz küpü kabına erişim daha kolaydır. Dondurulacak gıda kabını çıkartın.→288

2. Buz küpü kabını arkadan kaldırın ve çıkartın.

Buz küpü kabı çıkartılmıştır.

4.5.2 Buz küpü kabının takılması
