BRUGSANVISNING FI24NP32L SIEMENS

Tip til reparation - Køle-/ frysekombination

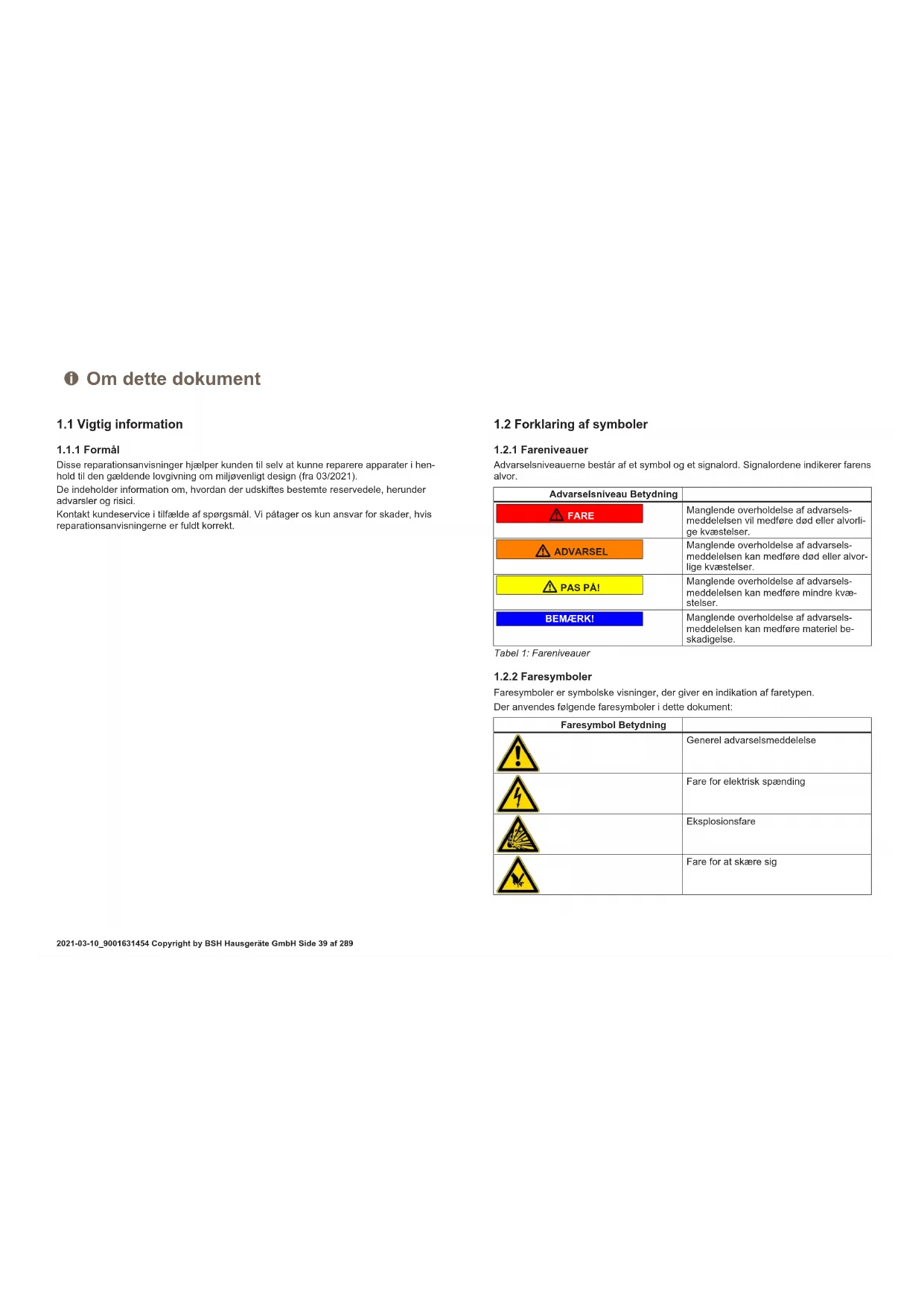

i Om dette dokument.... 39

1.1 Vigtig information....39
1.1.1 Formäl 39

1.2 Forklaring af symboler 39

1.2.1 Fareniveauer 39

1.2.2 Faresymboler 39

1.2.3 Advarslernes opbygning 40

1.2.4 Generelle symboler 40

Sikkerhed 41

2.1 Generelle sikkerhedsanvisninger....41

2.1.1 Alle husholdningsapparater 41

Værktøjer og hjælpemidler.... 42

Reparation 43

4.1 Udskiftning af dørpakning.... 43

4.1.1 Fjernelse af dørpakning.... 43

4.1.2 Montering af dørpakning.... 43

4.2 Udskiftning af dyb hylde.... 46

4.2.1 Fjernelse af dyb hylde 46

4.2.2 Montering af dyb hylde 46

4.3 Udskiftning af hylde 47

4.3.1 Fjernelse af hylde 47

4.3.2 Montering af hylde 47

4.4 Udskiftning af beholder 48

4.4.1 Fjernelse af beholder.... 48

4.4.2 Montering af beholder 48

4.5 Udskiftning af isterningebeholder 49

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemåden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dyb hylde

Preindstilling:

Døren er åben.

4.2.1 Fjernelse af dyb hylde

1. Løft den dybe hylde op (1).
2. Fjern den dybe hylde (2).

Den dybe hylde er fjernet.

4.2.2 Montering af dyb hylde

▶ Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af hylde

Preindstilling:

Døren er åben.

4.3.1 Fjernelse af hylde

1. Løft hylden op (1).
2. Fjern hylden (2).

4.3.2 Montering af hylde

▶ Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af beholder

Preindstilling:

Døren er åben.

4.4.1 Fjernelse af beholder

Beholderen er fjernet.

4.4.2 Montering af beholder

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af isterningebeholder

Preindstilling:

Døren er åben.

4.5.1 Fjernelse af isterningebeholder

1.

Hvis dørens åbningvinkel er 90°, er det nemmere at få adgang til isterningebeholderen ved først at fjerne frostvarebeholderen.

Tag frostvarebeholderen ud.→48

4.5.2 Montering af isterningebeholder

Montér i omvendt rækkefølge.
