KASUTUSJUHEND FI24NP32L SIEMENS

1.2.2 Ohusümbolid 75

1.2.3 Hoiatuste struktuur 76

1.2.4 Üldised sümbolid....76

Ohutus....77

2.1 Üldised ohutusjuhised....77

2.1.1 Köik kodumasinad....77

Toöriistad ja abinõud....78

Remont....79

4.1 Uksetihendi vahetamine....79

4.3 Riiuli vahetamine 83

4.3.1 Riiuli eemaldamine 83

4.3.2 Riiuli paigaldamine....83

4.4 Mahuti vahetamine 84

4.4.1 Mahuti eemaldamine....84

4.4.2 Mahuti paigaldamine 84

4.5 Jääanuma vahetamine....85

4.5.1 Jääanuma eemaldamine 85

4.5.2 Jääanuma paigaldamine....85

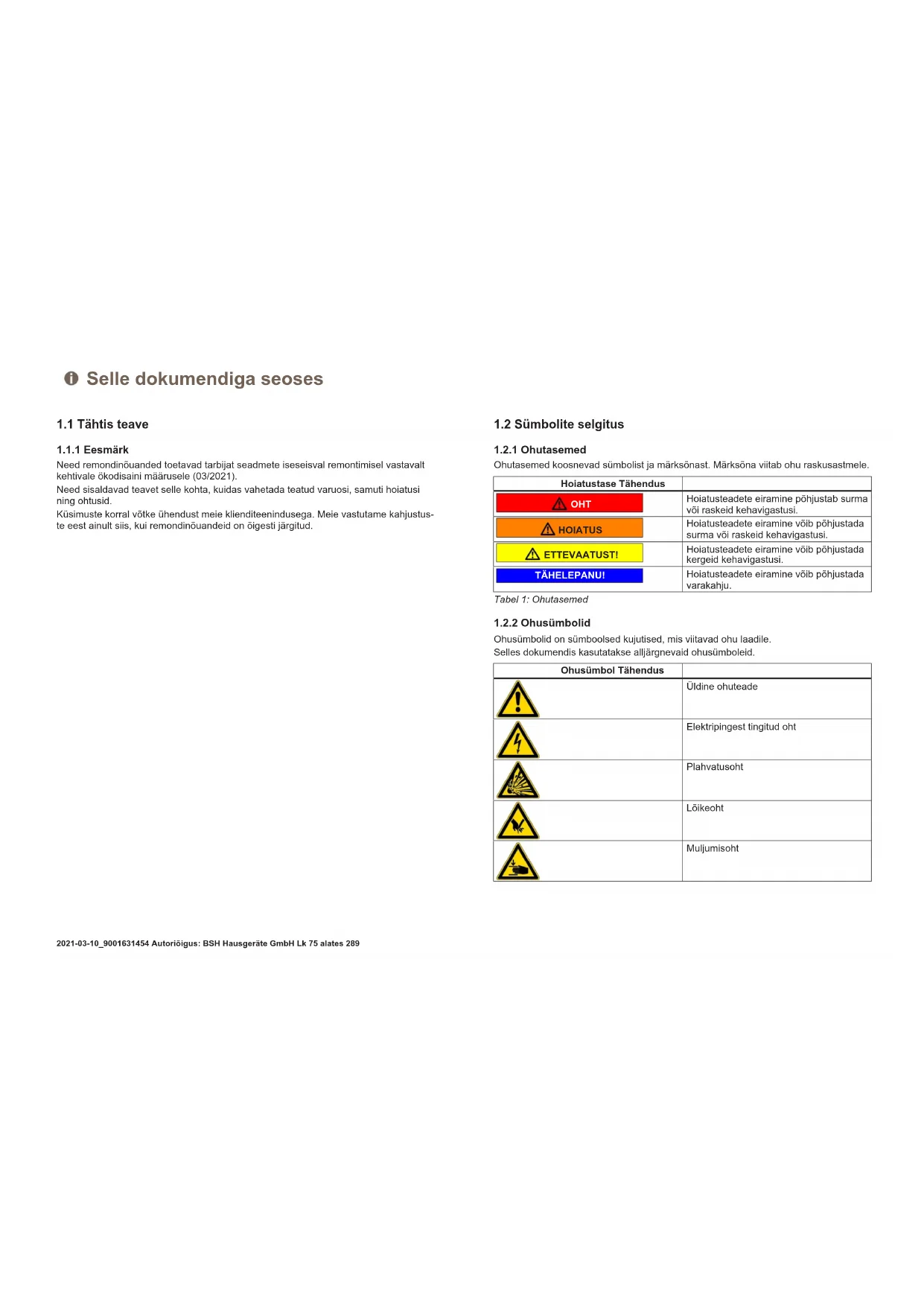

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start|Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

2. i Uksetihendi kerge köverdumine on normaalne ega möjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sir-gu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Hoiusahtli vahetamine

Nõue:

Uks on lahti.

4.2.1 Hoiusahtli eemaldamine

1. Töstke hoiusahtel üles (1).
2. Eemaldage hoiusahtel (2).

Hoiusahtel on eemaldatud.

4.2.2 Hoiusahtli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Riiuli vahetamine

Nõue:

Uks on lahti.

4.3.1 Riiuli eemaldamine

1. Tõstke riiul üles (1).
2. Eemaldage riiul (2).

Riiul on eemaldatud.

4.3.2 Riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Mahuti vahetamine

Nõue:

Uks on lahti.

4.4.1 Mahuti eemaldamine

1. Lükake mahuti taha.
2. Töstke mahutit tagaosast ja eemaldage.

Mahuti on eemaldatud.

4.4.2 Mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Jääanuma vahetamine

Nõue:

Uks on lahti.

4.5.1 Jääanuma eemaldamine

1.

Kui ukse avamisnurk on 90°, pääseb jääanumale paremini ligi, eemaldades köigepealt külmutatud toidu mahuti.

Võtke välja külmutatud toidu mahuti.→84

1. Tõstke jääanumat tagaosast ja eemaldage.

Jääanum on eemaldatud.

4.5.2 Jääanuma paigaldamine

▶ Paigaldage vastupidises järjekorras.
