LIETOŠANAS INSTRUKCIJA FI24NP32L SIEMENS

Vispārējie drošības norādījumi .....................................................................161

Glabāšanas nodalījuma noņemšana ................................................166

Glabāšanas nodalījuma uzstādīšana................................................166

Ledus gabaliņu tvertnes uzstādīšana ...............................................169 Informācija par remontu-Dzesēšanas un saldēšanas kombinācija 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse158no289Par šo dokumentu

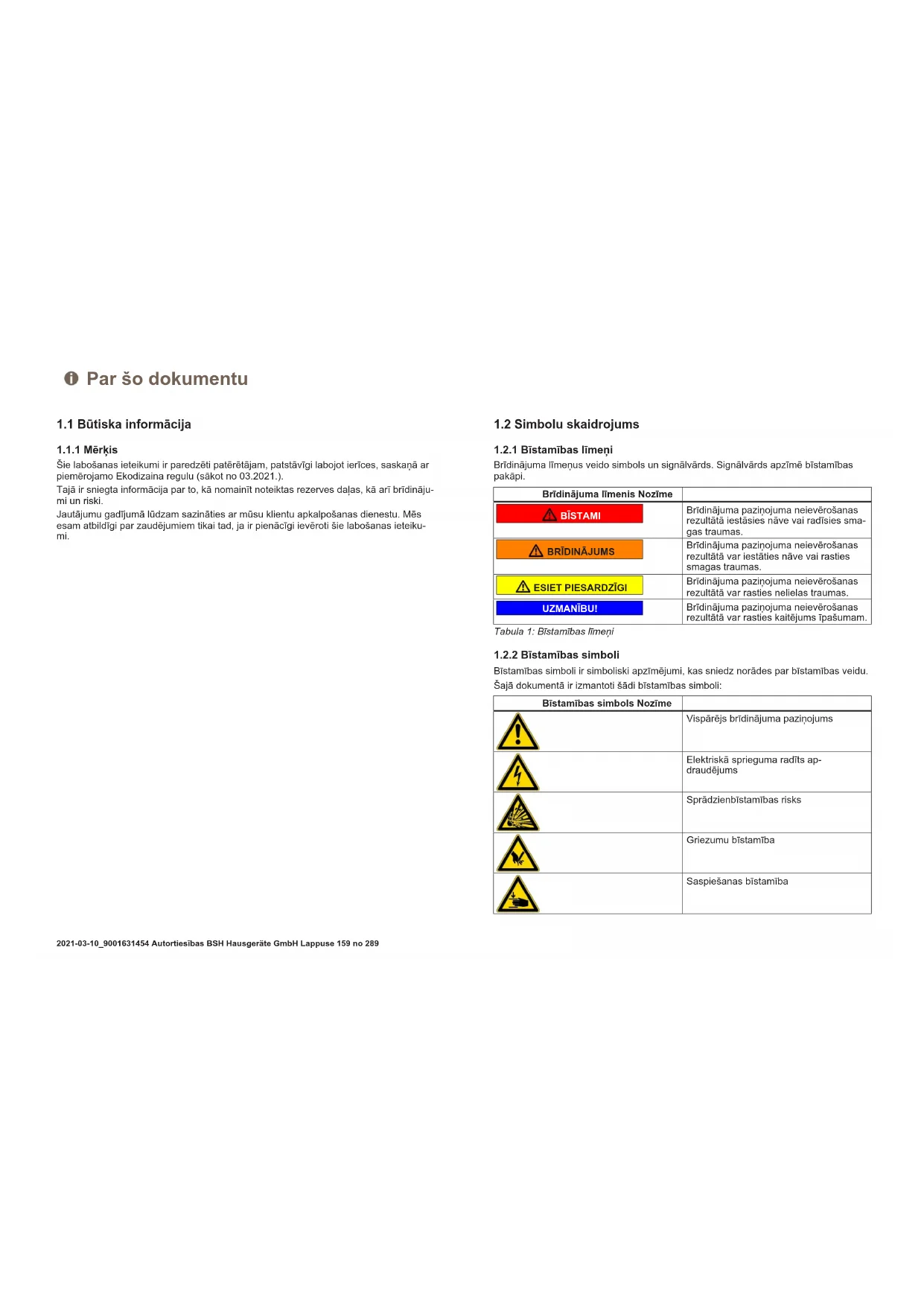

1.1 Būtiska informācija

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.). Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju- mi un riski. Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteiku- mi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi. Brīdinājuma līmenis Nozīme BĪSTAMI Brīdinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma- gas traumas.

Brīdinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.

Brīdinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas. UZMANĪBU! Brīdinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam. Tabula1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli: Bīstamības simbols Nozīme Vispārējs brīdinājuma paziņojums Elektriskā sprieguma radīts ap- draudējums Sprādzienbīstamības risks Griezumu bīstamība Saspiešanas bīstamība Par šo dokumentu 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse159no289Bīstamības simbols Nozīme Karstu virsmu radīta bīstamība Spēcīgu magnētisko lauku radīta bīstamība Nejonizējoša starojuma radīta bīstamība Tabula2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar- tizēta struktūra. BĪSTAMI Bīstamības veids un avots! Iespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi. Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli: Visp. simbols Nozīme Īpašu ieteikumu apzīmējums (teksts un/ vai grafika) Vienkāršu ieteikumu apzīmējums (tikai teksts) Visp. simbols Nozīme Video pamācības saites apzīmējums Nepieciešamo rīku apzīmējums Nepieciešamo priekšnosacījumu apzīmējums Nosacījuma apzīmējums (ja ..., tad ...) Rezultāta apzīmējums Sākt Taustiņa vai pogas apzīmējums [00123456] Materiāla numura apzīmējums Statuss Attēlotā teksta / loga apzīmējums (iekārtas displejā) Tabula3: Vispārīgie simboli Par šo dokumentu 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse160no289Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ! ¡ Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ¡ Ierīcei ir jābūt atvienotai no tīkla vismaz 60sekundes, pirms sāk darbu. ¡ Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. Savainojumu risks asu malu dēļ! ¡ Valkājiet aizsargcimdus. Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas ¡ Valkājiet aizsargapavus. ¡ Nostipriniet smagas detaļas, lai tās nenokristu. ¡ Neievietojiet ķermeņa daļas kustīgās detaļās. Ierīces drošības/darbības traucējuma risks! ¡ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ¡ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu. Drošība 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse161no289Piederumi un palīglīdzekļi Piederumi un palīglīdzekļi 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse162no289Remonts

4.1 Durvju blīvslēga nomaiņa

Prasība: Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

2. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir noņemts.

4.1.2 Durvju blīvslēga uzstādīšana

Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgtermiņā. Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot. Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci- ju). Tie nav ražošanas defekti. Remonts 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse163no2891. Pārbaudiet, ka blīvslēga rieva nav bojāta.

Ja blīvslēga rieva ir bojāta - Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot. Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

4. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

Remonts 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse164no2895. Pakāpeniski iespiediet visu blīvslēgu rievā. Durvju blīvslēgs ir uzstādīts. Remonts 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse165no2894.2 Glabāšanas nodalījuma nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.2.1 Glabāšanas nodalījuma noņemšana

1. Paceliet glabāšanas nodalījumu (1).

2. Noņemiet glabāšanas nodalījumu (2).

Glabāšanas nodalījums ir noņemts.

4.2.2 Glabāšanas nodalījuma uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse166no2894.3 Plaukta nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.3.1 Plaukta izņemšana

4.3.2 Plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse167no2894.4 Tvertnes nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.4.1 Tvertnes izņemšana

4.4.2 Tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-03-10_9001631454 Autortiesības BSH Hausgeräte GmbH Lappuse168no2894.5 Ledus gabaliņu tvertnes nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.5.1 Ledus gabaliņu tvertnes izņemšana

Ja durvju atvēršanās leņķis ir 90°, pie ledus gabaliņu tvertnes var ērtāk piekļūt, kad iepriekš izņem saldētās pārtikas tvertni. Izņemiet saldētās pārtikas tvertni.→168

2. Ledus gabaliņu tvertni aizmugurē paceliet un izņemiet.

Ledus gabaliņu tvertne ir izņemta.

4.5.2 Ledus gabaliņu tvertnes uzstādīšana
