HASZNÁLATI ÚTMUTATÓ FI24NP32L SIEMENS

Veszélyességi szintek .....................................................................135

Veszélyt jelző szimbólumok .............................................................135

A figyelmeztetések felépítése ..........................................................136

Általános biztonsági utasítások.....................................................................137

Összes háztartási készülék .............................................................137 Szerszámok és segédanyagok.....................................................138 Javítás...................................................................................................139

A gumitömítés eltávolítása...............................................................139

A gumitömítés beszerelése..............................................................139

Tárolórekesz eltávolítása.................................................................142

Tárolórekesz behelyezése...............................................................142

A jégkockatartály eltávolítása...........................................................145

A jégkockatartály behelyezése.........................................................145 Javítási útmutató-Hűtő-/fagyasztó-kombináció 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal134ettől:289A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal135ettől:289Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei.

A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal136ettől:289Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal137ettől:289Szerszámok és segédanyagok Szerszámok és segédanyagok 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal138ettől:289Javítás

4.1 A gumitömítés cseréje

Követelmény: Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

2. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését. Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját. A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák. Javítás 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal139ettől:2891. Ellenőrizze a barázdát sérülések szempontjából.

Ha a gumitömítés barázdája sérült: - Vegye fel a kapcsolatot az ügyfélszolgálattal.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe tör- ténő behelyezés előtt. Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

4. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

Javítás 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal140ettől:2895. Nyomja a teljes gumitömítést apránként a barázdába. Beszerelte a gumitömítést. Javítás 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal141ettől:2894.2 Tárolórekesz cseréje Követelmény: Az ajtó nyitva van

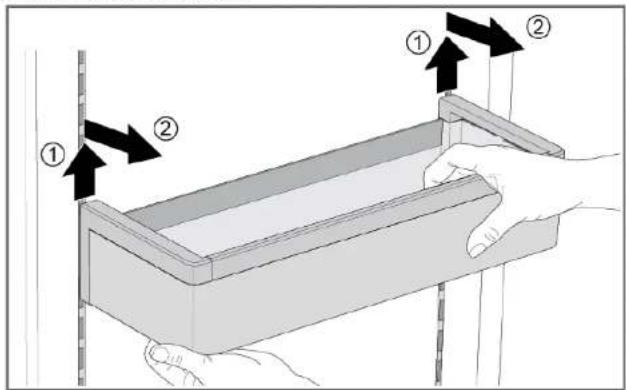

4.2.1 Tárolórekesz eltávolítása

1. Emelje fel a tárolórekeszt (1).

2. Távolítsa el a tárolórekeszt (2).

Eltávolította a tárolórekeszt.

4.2.2 Tárolórekesz behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal142ettől:2894.3 A polc cseréje Követelmény: Az ajtó nyitva van

4.3.1 A polc eltávolítása

2. Vegye ki a polcot (2).

Eltávolította a polcot.

4.3.2 A polc beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal143ettől:2894.4 Tároló cseréje Követelmény: Az ajtó nyitva van

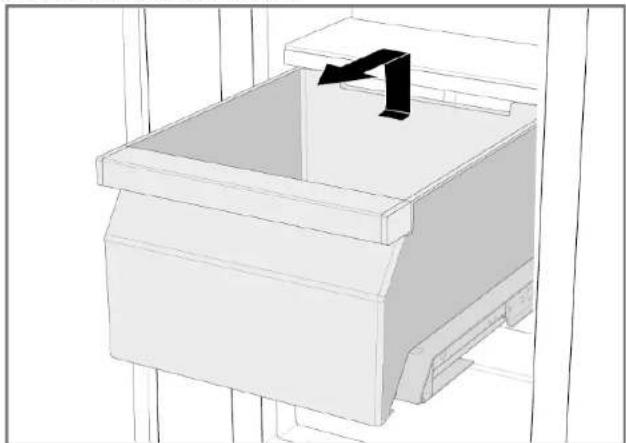

4.4.1 Tároló eltávolítása

1. Tolja hátra a tárolót.

2. Emelje fel hátul a tárolót, és emelje ki.

Eltávolította a tárolót.

4.4.2 A tároló behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal144ettől:2894.5 A jégkockatartály cseréje Követelmény: Az ajtó nyitva van

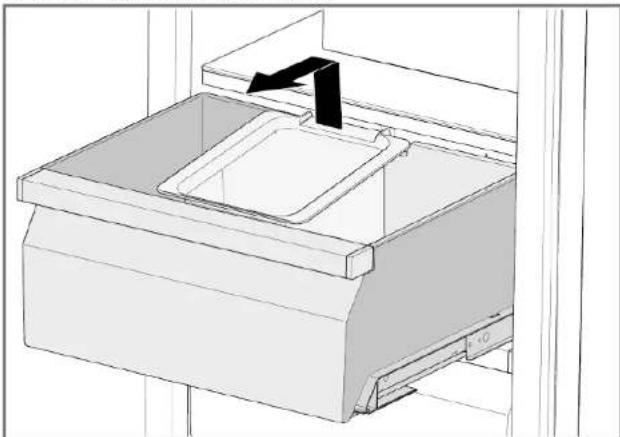

4.5.1 A jégkockatartály eltávolítása

Ha az ajtó nyitási szöge 90°-os, könnyebben hozzáférhet a jégkoc- katartályhoz, ha először eltávolítja a fagyasztódobozt. Vegye ki a fagyasztódobozt.→144

2. Emelje fel hátul a jégkockatartályt, és vegye ki.

Eltávolította a jégkockatartályt.

4.5.2 A jégkockatartály behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-10_9001631454 Copyright: BSH Hausgeräte GmbH Oldal145ettől:289Utilizzo del documento ...................................................................147
