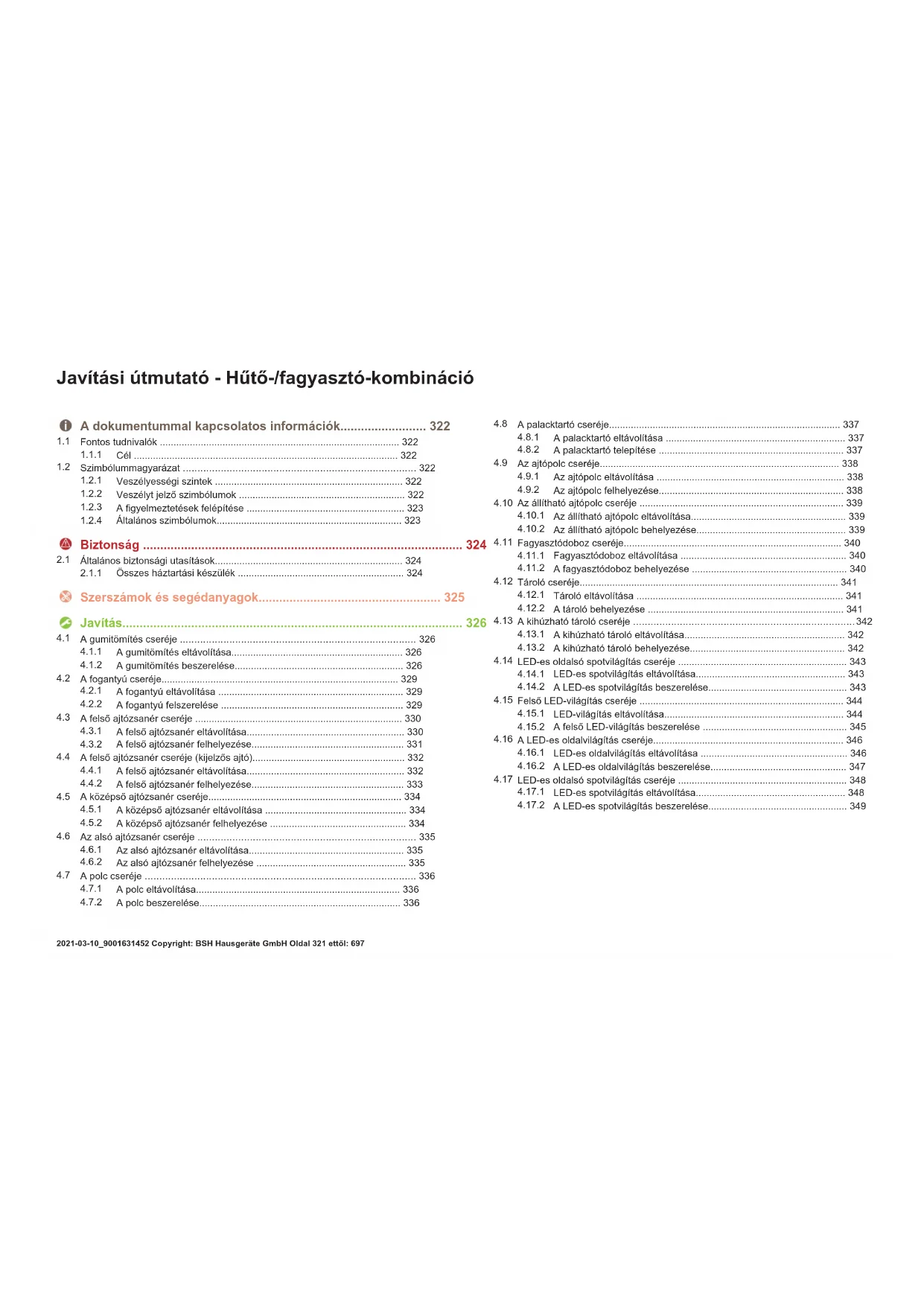

Javítási útmutató - Hűtő-/fagyasztó-kombináció

i A dokumentummal kapcsolatos információk.... 322

1.1 Fontos tudnivalók 322

1.1.1 Cél 322

1.2 Szimbólummagyarázat 322

1.2.1 Veszélyességi szintek 322

1.2.2 Veszélyt jelző szimbólumok 322

1.2.3 A figyelmeztetések felépítése 323

1.2.4 Általános szimbólumok 323

Biztonság 324

2.1 Általános biztonsági utasítások.... 324

2.1.1 Összes háztartási készülék 324

Szerszámok és segédanyagok.... 325

Javítás 326

4.1 A gumitömítés cseréje 326

4.1.1 A gumitömítés eltávolítása.... 326

4.1.2 A gumitömítés beszerelése.... 326

4.2 A fogantyú cseréje.... 329

4.2.1 A fogantyú eltávolítása 329

4.2.2 A fogantyú felszerelése 329

4.3 A felső ajtózsanér cseréje 330

4.3.1 A felső ajtózsanér eltávolítása.... 330

4.3.2 A felső ajtózsanér felhelyezése.... 331

4.4 A felső ajtózsanér cseréje (kijelzős ajtó).... 332

4.4.1 A felső ajtózsanér eltávolítása.... 332

4.4.2 A felső ajtózsanér felhelyezése.... 333

4.5 A középső ajtózsanér cseréje.... 334

4.5.1 A középső ajtózsanér eltávolítása 334

4.5.2 A középső ajtózsanér felhelyezése 334

4.6 Az alsó ajtózsanér cseréje 335

4.6.1 Az alsó ajtózsanér eltávolítása.... 335

4.6.2 Az alsó ajtózsanér felhelyezése 335

4.7 A polc cseréje 336

4.7.1 A polc eltávolítása.... 336

4.7.2 A polc beszerelése.... 336

4.8 A palacktartó cseréje.... 337

4.8.1 A palacktartó eltávolítása 337

4.8.2 A palacktartó telepítése 337

4.9 Az ajtópolc cseréje.... 338

4.9.1 Az ajtópolc eltávolítása 338

4.9.2 Az ajtópolc felhelyezése.... 338

4.10 Az állítható ajtópolc cseréje 339

4.10.1 Az állítható ajtópolc eltávolítása.... 339

4.10.2 Az állítható ajtópolc behelyezése.... 339

4.11 Fagyasztódoboz cseréje.... 340

4.11.1 Fagyasztódoboz eltávolítása 340

4.11.2 A fagyasztódoboz behelyezése 340

4.12 Tároló cseréje.... 341

4.12.1 Tároló eltávolítása 341

4.12.2 A tároló behelyezése 341

4.13 A kihúzható tároló cseréje 342

4.13.1 A kihúzható tároló eltávolítása.... 342

4.13.2 A kihúzható tároló behelyezése.... 342

4.14 LED-es oldalsó spotvilágítás cseréje 343

4.14.1 LED-es spotvilágítás eltávolítása.... 343

4.14.2 A LED-es spotvilágítás beszerelése.... 343

4.15 Felső LED-világítás cseréje 344

4.15.1 LED-világítás eltávolítása.... 344

4.15.2 A felső LED-világítás beszerelése 345

4.16 A LED-es oldalvilágítás cseréje.... 346

4.16.1 LED-es oldalvilágítás eltávolítása 346

4.16.2 A LED-es oldalvilágítás beszerelése.... 347

4.17 LED-es oldalsó spotvilágítás cseréje 348

4.17.1 LED-es spotvilágítás eltávolítása.... 348

4.17.2 A LED-es spotvilágítás beszerelése.... 349

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

⚠ VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelm kezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

⚠ VESZÉLY

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
Laposfejű csavar-húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]
Különleges szer-szám[00342180]
Tapadókorong[00342224]	∅50 mm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Laposfejű csavar-húzó	Hegy 10 mm x 1,6 mm x 200 mm

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 A fogantyú cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejü csavarhúzó Hegy 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

A második ajtó fogantyújának eltávolítása ugyanigy történik.

4.2.2 A fogantyú felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

4.3.1 A felső ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

1. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Fordítsa el a zsanérburkolatot (3).
4. Távolítsa el a felső zsanér burkolatát (4).
5. Csavarja ki a két csavart (5).
6. Távolítsa el a felső zsanért (6)/.

Eltávolította a felső zsanért.

4.3.2 A felső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A felsö ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használion.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

4.4.1 A felső ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

1. 1. Távolítsa el a felső zsanér burkolatát (1).

2. Távolítsa el a kábeldoboz fedelét (2).

3. Válassza le az elektromos csatlakozást (3).
4. Csavarja ki a földelő csatlakozás csavarját (4).
5. Távolitsa el a kábelburkolatot (5).
6. Csavarja ki a csavart (6)

Eltávolította a felső zsanért.

4.4.2 A felső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A középső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések • A készülék ajtajának eltávo tesse. • A készülék elmozdításához • Kizárólag megfelelő eszköz

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
√ Eltávolította az ajtó felső zsanérját.

4.5.1 A középső ajtózsanér eltávolítása

1. Távolítsa el a hütörekesz ajtaját (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a középső zsanért (3).

→ Eltávolította a középső zsanért.

4.5.2 A középső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
√ Eltávolította a felső zsanért.

√ Eltávolította a középső zsanért.

4.6.1 Az alsó ajtózsanér eltávolítása

1. Távolítsa el a fagyasztórekesz ajtaját (1).
2. Csavarja ki a csavart (2).
3. Fordítsa ki az alsó zsanért (3).
4. Távolítsa el az alsó zsanért (4).

Eltávolította az alsó ajtózsanért.

4.6.2 Az alsó ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.7.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A palacktartó cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 A palacktartó eltávolítása

Húzza ki a palacktartót.

Eltávolította a palacktartót.

4.8.2 A palacktartó telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.9.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Az állítható ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 Az állítható ajtópolc eltávolítása

Emelje az állítható ajtópolcot addig, amíg ki nem oldódik a tartóból.

Eltávolította az állítható ajtópolcot.

4.10.2 Az állítható ajtópolc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.11.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 Tároló cseréje

Követelmény:

Az ajtó nyitva van

4.12.1 Tároló eltávolítása

1. Húzza ki az alsó tárolót (1).
2. Húzza ki a felső tárolót (2).

→ Eltávolította a tárolókat.

4.12.2 A tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.13.1 A kihúzható tároló eltávolítása

1. Húzza ki teljesen a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

- Eltávolította a kihúzható tárolót.

4.13.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.14 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

- Az elektromos alkatrészek javítását kizárólag képzett elektromű-

szerész végezheti.

▶ A javítás után végezlessen a VDE 0701-nek vagy az országspe-

cifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le

a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.

Az ajtó nyitva van

4.14.1 LED-es spotvilágítás eltávolítása

1. Speciális szerszámmal húzza ki a LED-es spotvilágítást (1).

1. Válassza le a LED-es spotvilágítás elektromos csatlakozóit.

Eltávolította a LED-es spotvilágítást.

4.14.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.15 Felsö LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY Áramütés veszélye áram alatt lé

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a készülék felső szerelvényeit.

4.15.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsolódó horgokat.

1. Emelje el a készüléktől a LED-világítást.

→ Eltávolította a LED-világítást.

4.15.2 A felső LED-világítás beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.16 A LED-es oldalvilágítás cseréje

Különleges eszközök

Tapadókorong ∅50 mm [00342224]

A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
  A javítás után végezlessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hűtőszekrény polcait.

4.16.1 LED-es oldalvilágítás eltávolítása

1. Nyomja a tapadókorongot a LED-es oldalvilágítás felső harmadára.

1. Húzza maga felé a tapadókorongot a LED-es oldalvilágítással együtt egyetlen forgó mozdulattal.

1. Válassza le az elektromos csatlakozást a LED-es oldalvilágításról. Eltávolította a LED-es oldalvilágítást.

4.16.2 A LED-es oldalvilágítás beszerelése

1. Csatlakoztassa az elektromos csatlakozást a LED-es oldalvilágításhoz.
2. Rögzítse a LED-es oldalvilágítást a helyére a rekeszfalon (kattanó hang).

Beszerelte a LED-es oldalvilágítást.

Javítás

4.17 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.
A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.17.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.17.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
