i Over dit document....59

1.1 Belangrijke informatie 59
1.1.1 Doel 59

1.2 Verklaring van symbolen.... 59

1.2.1 Gevarenniveaus.... 59

1.2.2 Gevarensymbolen.... 59

1.2.3 Structuur van de waarschuwingen.... 60

1.2.4 Algemene symbolen.... 60

Veiligheid.... 61

2.1 Algemene veiligheidsinstructies....61

2.1.1 Alle huishoudelijke apparaten 61

Gereedschappen en hulpmiddelen 62

Reparatie....63

4.1 Deurafdichting vervangen 63

4.2 Plat scharnier vervangen 64

4.2.1 Plat deurscharnier verwijderen.... 64

4.2.2 Plat scharnier monteren 65

4.3 Sleepscharnier vervangen.... 66

4.3.1 Sleepscharnier verwijderen.... 66

4.3.2 Sleepscharnier monteren 66

4.4 Plateau vervangen.... 67

4.4.1 Plateau verwijderen.... 67

4.4.2 Plateau monteren.... 67

4.5 Deurrek vervangen 68

4.5.1 Deurrek verwijderen 68

4.5.2 Deurrek monteren 68

4.6 Groente- en fruitlade vervangen 69

4.6.1 Groente- en fruitlade verwijderen 69

4.6.2 Groente- en fruitlade installeren 69

4.7 LED-zijlicht vervangen 70

4.7.1 LED-zijlicht verwijderen 70

4.7.2 LED-zijlicht installeren 71

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Zuignap[00342224]	∅ 50 mm
Torxbit TX20[00340865]	6,3 mm (1/4")
Hulpgereedschap[00342180]	Gereedschap voor loshalen uit kunststof onderdelen, "magic tool"

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

Reparatie

4.2 Plat scharnier vervangen

Voorgestelde tools:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het v alleen worden uitgevoerd d ► Om het apparaat te verplaat ► Gebruik alleen geschikte ge

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

2025-12-12_9001762436 Auteursrecht BSH Hausgeräte GmbH Blz. 64 van 337

√ Meubeldeur wordt verwijderd. Zie montage-instructie.

Deur is open.

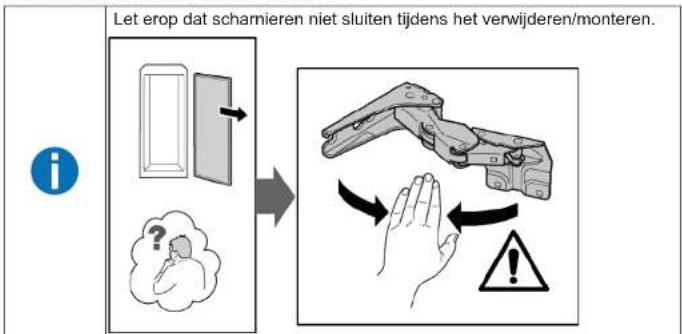

4.2.1 Plat deurscharnier verwijderen

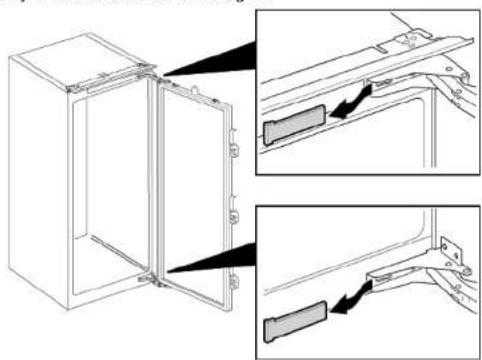

1. Verwijder twee scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de deur eruit en verwijder hem (2).

≈ 5 mm ① ② ②

1. 1. Verwijder vier schroeven (1).

2. Verwijder schamieren (2).

Scharnieren worden verwijderd.

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Sleepscharnier vervangen

Voorgestelde tools:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het v alleen worden uitgevoerd d ► Om het apparaat te verplaat ► Gebruik alleen geschikte ge

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

Meubeldeur en apparaatdeur zijn gescheiden. Zie montage-instructie.

4.3.1 Sleepscharnier verwijderen

▶ 1. Draai de twee schroeven los (1).
2. Verwijder het bovenste scharnier (2).
3. Verwijder de deur (3)
4. Draai de twee schroeven los (4).
5. Verwijder het onderste scharnier (5).

Scharnieren worden verwijderd.

4.3.2 Sleepscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Plateau vervangen

Voorwaarde:

Deur is open.

4.4.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.4.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Deurrek vervangen

Voorwaarde:

Deur is open.

4.5.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.5.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.6.1 Groente- en fruitlade verwijderen

1. Trek de groente- en fruitlade zo ver mogelijk naar buiten.

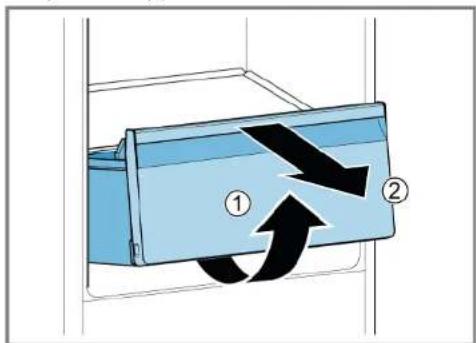

2. 1. Til de groente- en fruitlade aan de voorkant op (1).

3. Verwijder de lade (2).


De groente- en fruitlade wordt verwijderd.

4.6.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 LED-zijlicht vervangen

Voorgestelde tools:

Zuignap ∅50 mm [00342224]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.

Deze verlichting mag alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
• Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Plateaus worden verwijderd.

4.7.1 LED-zijlicht verwijderen

1. Plak twee zuignappen op de afdekking van het LED-zijlicht.

2. Trek de zuignappen in één draaiende beweging naar voren.

Afdekking van het LED-licht wordt verwijderd.

Reparatie

1. Verwijder de LED-module.

LED-zijlicht wordt verwijderd.

4.7.2 LED-zijlicht installeren

Door de lampafdekking kunnen haken gemakkelijk breken tijdens het verwijderingsproces. Reserveonderdeel LED-zijlicht is de set die ook de LED-module en lichtafdekking bevatten.

▶ Monteer in omgekeerde volgorde.
