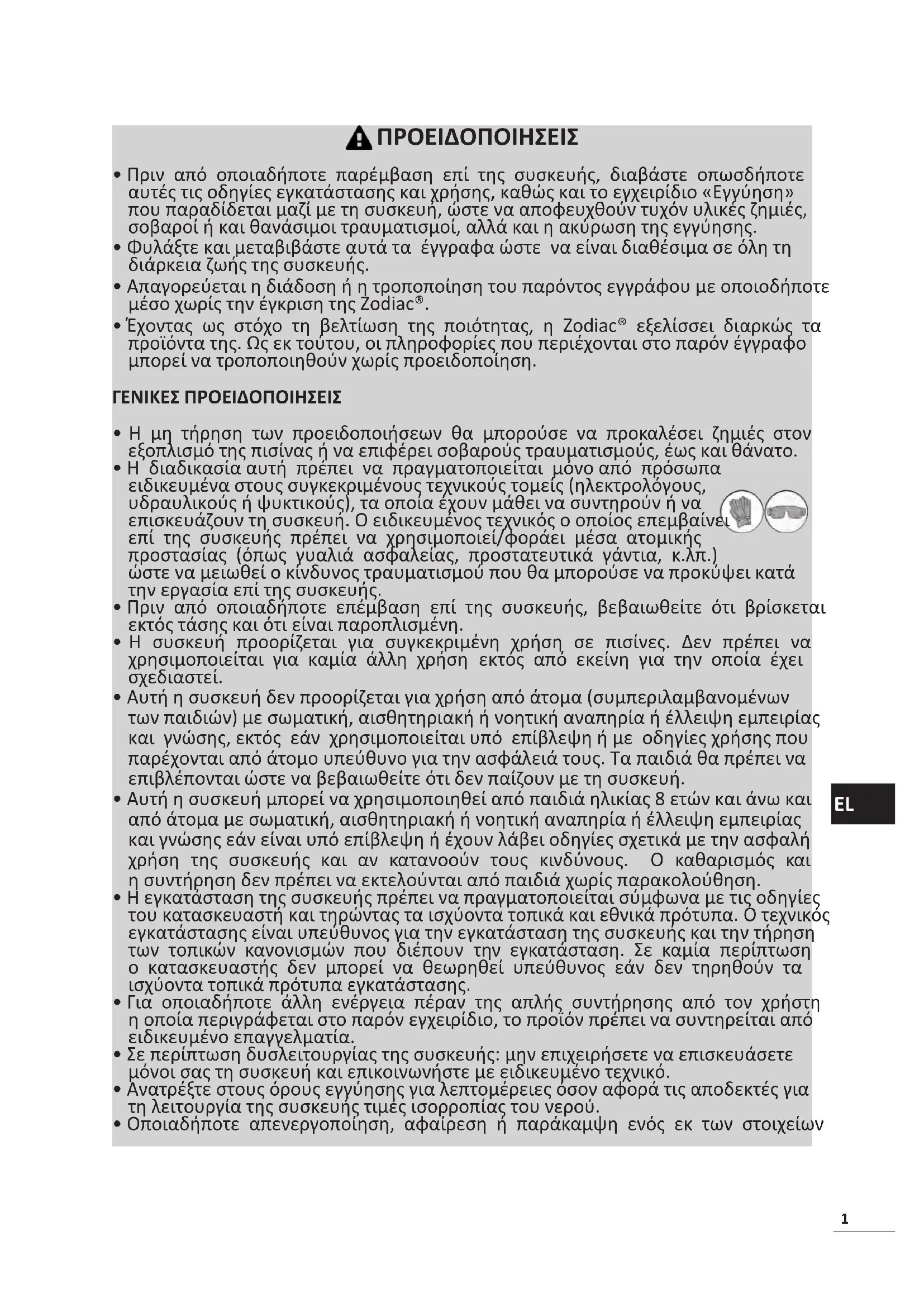

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ eXPERT pH ZODIAC

• Πριν από οποιαδήποτε παρέμβαση επί της συσκευής, διαβάστε οπωσδήποτε αυτές τις οδηγίες εγκατάστασης και χρήσης, καθώς και το εγχειρίδιο «Εγγύηση» που παραδίδεται μαζί με τη συσκευή, ώστε να αποφευχθούν τυχόν υλικές ζημιές, σοβαροί ή και θανάσιμοι τραυματισμοί, αλλά και η ακύρωση της εγγύησης.

• Φυλάξτε και μεταβιβάστε αυτά τα έγγραφα ώστε να είναι διαθέσιμα σε όλη τη διάρκεια ζωής της συσκευής.

• Απαγορεύεται η διάδοση ή η τροποποίηση του παρόντος εγγράφου με οποιοδήποτε μέσο χωρίς την έγκριση της Zodiac®.

• Έχοντας ως στόχο τη βελτίωση της ποιότητας, η Zodiac® εξελίσσει διαρκώς τα προϊόντα της. Ως εκ τούτου, οι πληροφορίες που περιέχονται στο παρόν έγγραφο μπορεί να τροποποιηθούν χωρίς προειδοποίηση. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

• Η μη τήρηση των προειδοποιήσεων θα μπορούσε να προκαλέσει ζημιές στον εξοπλισμό της πισίνας ή να επιφέρει σοβαρούς τραυματισμούς, έως και θάνατο.

• Η διαδικασία αυτή πρέπει να πραγματοποιείται μόνο από πρόσωπα ειδικευμένα στους συγκεκριμένους τεχνικούς τομείς (ηλεκτρολόγους, υδραυλικούς ή ψυκτικούς), τα οποία έχουν μάθει να συντηρούν ή να επισκευάζουν τη συσκευή. Ο ειδικευμένος τεχνικός ο οποίος επεμβαίνει επί της συσκευής πρέπει να χρησιμοποιεί/φοράει μέσα ατομικής προστασίας (όπως γυαλιά ασφαλείας, προστατευτικά γάντια, κ.λπ.) ώστε να μειωθεί ο κίνδυνος τραυματισμού που θα μπορούσε να προκύψει κατά την εργασία επί της συσκευής.

• Πριν από οποιαδήποτε επέμβαση επί της συσκευής, βεβαιωθείτε ότι βρίσκεται εκτός τάσης και ότι είναι παροπλισμένη.

• Η συσκευή προορίζεται για συγκεκριμένη χρήση σε πισίνες. Δεν πρέπει να χρησιμοποιείται για καμία άλλη χρήση εκτός από εκείνη για την οποία έχει σχεδιαστεί.

• Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με σωματική, αισθητηριακή ή νοητική αναπηρία ή έλλειψη εμπειρίας και γνώσης, εκτός εάν χρησιμοποιείται υπό επίβλεψη ή με οδηγίες χρήσης που παρέχονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να βεβαιωθείτε ότι δεν παίζουν με τη συσκευή.

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με σωματική, αισθητηριακή ή νοητική αναπηρία ή έλλειψη εμπειρίας και γνώσης εάν είναι υπό επίβλεψη ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και αν κατανοούν τους κινδύνους. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά χωρίς παρακολούθηση.

• Η εγκατάσταση της συσκευής πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή και τηρώντας τα ισχύοντα τοπικά και εθνικά πρότυπα. Ο τεχνικός εγκατάστασης είναι υπεύθυνος για την εγκατάσταση της συσκευής και την τήρηση των τοπικών κανονισμών που διέπουν την εγκατάσταση. Σε καμία περίπτωση ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος εάν δεν τηρηθούν τα ισχύοντα τοπικά πρότυπα εγκατάστασης.

• Για οποιαδήποτε άλλη ενέργεια πέραν της απλής συντήρησης από τον χρήστη η οποία περιγράφεται στο παρόν εγχειρίδιο, το προϊόν πρέπει να συντηρείται από ειδικευμένο επαγγελματία.

• Σε περίπτωση δυσλειτουργίας της συσκευής: μην επιχειρήσετε να επισκευάσετε μόνοι σας τη συσκευή και επικοινωνήστε με ειδικευμένο τεχνικό.

• Ανατρέξτε στους όρους εγγύησης για λεπτομέρειες όσον αφορά τις αποδεκτές για τη λειτουργία της συσκευής τιμές ισορροπίας του νερού.

• Οποιαδήποτε απενεργοποίηση, αφαίρεση ή παράκαμψη ενός εκ των στοιχείων EL2

Αυτό το σύμβολο που απαιτείται από την Ευρωπαϊκή Οδηγία ΑΗΗΕ 2012/19/ΕΕ (Οδηγία για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού) σημαίνει ότι δεν πρέπει να πετάξετε τη συσκευή στα σκουπίδια. Θα τύχει χωριστής συλλογής προκειμένου να επαναχρησιμοποιηθεί, να ανακυκλωθεί ή να αξιοποιηθεί. Εάν περιέχει ουσίες που είναι δυνητικά επικίνδυνες για το περιβάλλον, θα εξαλειφθούν ή θα εξουδετερωθούν. Απευθυνθείτε στον μεταπωλητή σας για τις δυνατότητες ανακύκλωσης. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΕ ΣΧΕΣΗ ΜΕ ΤΙΣ ΗΛΕΚΤΡΙΚΕΣ ΣΥΣΚΕΥΕΣ

• Η ηλεκτρική τροφοδοσία της συσκευής πρέπει να προστατεύεται από ειδική διάταξη προστασίας διαφορικού ρεύματος (ΔΔΡ) με ρεύμα διαρροής μέχρι 30 mA που συμμορφώνεται προς τις προδιαγραφές που ισχύουν στη χώρα εγκατάστασης.

• Μην χρησιμοποιείτε επέκταση για τη σύνδεση της συσκευής, συνδέστε την απευθείας σε κάποιο κατάλληλο ηλεκτρικό δίκτυο.

• Πριν από οποιαδήποτε ενέργεια, ελέγξτε ότι: - η απαιτούμενη τάση εισόδου που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών της συσκευής αντιστοιχεί στην τάση του ηλεκτρικού δικτύου, - Η ηλεκτρική τάση του δικτύου είναι συμβατή με τις απαιτήσεις της συσκευής σε ηλεκτρική ενέργεια και ότι είναι σωστά γειωμένη.

• Σε περίπτωση μη φυσιολογικής λειτουργίας, ή εάν εκπέμπεται οσμή από τη συσκευή, διακόψτε αμέσως τη λειτουργία της, αποσυνδέστε την τροφοδοσία και επικοινωνήστε με κάποιον επαγγελματία.

• Πριν εκτελέσετε οποιαδήποτε επισκευή ή συντήρηση στη συσκευή, ελέγξτε ότι είναι απενεργοποιημένη και αποσυνδεδεμένη από την παροχή ρεύματος.

• Μην αποσυνδέετε και επανασυνδέετε τη συσκευή κατά τη διάρκεια της λειτουργίας.

• Μην προβαίνετε στη συντήρηση ή την αποκατάσταση της συσκευής με βρεγμένα χέρια ή εάν η συσκευή είναι βρεγμένη.

• Πριν συνδέσετε τη συσκευή στην πηγή τροφοδοσίας, ελέγξτε ότι το μπλοκ ακροδεκτών στο οποίο πρόκειται να συνδεθεί η συσκευή είναι σε καλή κατάσταση και ότι δεν είναι κατεστραμμένη ή σκουριασμένη.

• Σχετικά με στοιχεία ή υποσύνολα που περιέχουν μπαταρία: μην επαναφορτίζετε την μπαταρία, μην την αποσυναρμολογείτε και μην την πετάτε στη φωτιά. Μην την εκθέτετε σε υψηλές θερμοκρασίες ή σε άμεσο ηλιακό φως.

• Με βροχερό καιρό, αποσυνδέετε τη συσκευή από την παροχή ρεύματος ώστε να μην υποστεί ζημιά από κεραυνό.

• Μην βυθίζετε τη συσκευή στο νερό ή στη λάσπη. ασφαλείας που είναι ενσωματωμένα στη συσκευή ακυρώνει αυτομάτως την εγγύηση, όπως και η χρήση ανταλλακτικών που προέρχονται από μη πιστοποιημένους τρίτους κατασκευαστές.

• Μην ψεκάζετε εντομοκτόνο ή άλλα χημικά προϊόντα (εύφλεκτα ή μη εύφλεκτα) προς τη συσκευή διότι θα μπορούσε να προκληθεί φθορά στο περίβλημα ή πυρκαγιά.3 ΠΕΡΙΕΧΟΜΕΝΑ ❶ Χαρακτηριστικά 4 1.1 I Περιεχόμενα 4 1.2 I Τεχνικά χαρακτηριστικά 5 1.3 I Διαστάσεις 6 1.4 I Αρχή λειτουργίας 6 ❷ Εγκατάσταση του χλωριωτή άλατος 7 2.1 I Εγκατάσταση της κυψέλης ηλεκτρόλυσης 7 2.2 I Εγκατάσταση του αισθητήρα ελέγχου ροής 11 2.3 I Εγκατάσταση αισθητήρων (pH & pH/ORP, ανάλογα με το μοντέλο) 12 2.4 I Εγκατάσταση της αντλίας pH (pH & pH/ORP, ανάλογα με το μοντέλο) 13 2.5 I Εγκατάσταση του κιβωτίου ελέγχου 15 2.6 I Σύνδεση βοηθητικών εξαρτημάτων 16 ❸ Προετοιμασία της πισίνας 19 3.1 I Εξισορρόπηση του νερού 19 3.2 I Προσθήκη άλατος 20 ❹ Χρήση 21 4.1 I Διεπαφή χρήστη 21 4.2 I Τακτική χρήση 23 4.3 I Προσβάσιμες παράμετροι από τη λειτουργία διαμόρφωσης 24 4.4 I Βαθμονόμηση των αισθητήρων (μοντέλα pH ή pH/ORP) 32 ❺ Απομακρυσμένος έλεγχος μέσω Fluidra Connect και της εφαρμογής NN 34 5.1 I Σύνδεση του χλωριωτή στο κιβώτιο οικιακού αυτοματισμού Fluidra Connect 34 5.2 I Απομακρυσμένη χρήση του χλωριωτή μέσω της εφαρμογής NN 35 ❻ Συντήρηση 36 6.1 I Συντήρηση των αισθητήρων 36 6.2 I Έλεγχος και καθαρισμός των ηλεκτροδίων 37 6.3 I Συντήρηση της περισταλτικής αντλίας 38 6.4 I Χειμερινή λειτουργία 39 6.5 I Εκ νέου θέση σε λειτουργία της πισίνας 39 ❼ Αντιμετώπιση προβλημάτων 40 7.1 I Ειδοποιήσεις χρήστη 40 7.2 I Επιδράσεις του σταθεροποιητή στο χλώριο και την οξειδοαναγωγή 41 EL4 1❶ Χαρακτηριστικά 1.1 I Περιεχόμενα eXPERT eXPERT pH eXPERT pH/ORP Κιβώτιο ελέγχου Κυψέλη ηλεκτρόλυσης Κιτ για στήριξη σε τοίχο Αισθητήρας ελέγχου ροής με κιτ εγκατάστασης Κιτ κοχλιωτού εξαρτήματος αισθητήρα Αισθητήρας pH (μπλε) + Ρυθμιστικά διαλύματα με pH 7 και pH 4 Κιτ αντλίας pH: περισταλτική αντλία, φίλτρο, ακροφύσιο ψεκασμού, σωλήνας αναρρόφησης (διαφανής, PVC 6x4) και ψεκασμού (λευκός, PE 6x4) 2 μέτρων Αισθητήρας οξειδοαναγωγής (κίτρινος, με χρυσό άκρο) Ρυθμιστικό διάλυμα Redox με pH 470 : Παρέχεται5 1.2 I Τεχνικά χαρακτηριστικά eXPERT

Θερμοκρασία του νερού για λειτουργία 5 - 40°C Όγκος επεξεργασμένου νερού (m³) (εύκρατο κλίμα, 8 ώρες/ημέρα φίλτρανση)

Ονομαστική παραγωγή χλωρίου 7 g/ώρα 12 g/ώρα 21 g/ώρα 30 g/ώρα 40 g/ώρα Ονομαστική ένταση εξόδου 3,5 A 6 A 3,5 A 6 A 6,5 A Ασφάλεια (5x20 mm) 1 A T 2 A T 2 A T 3,15 A T 4 A T Συνιστώμενη περιεκτικότητα άλατος (g/L)

Ελάχιστο - Μέγιστο: 4-10 Τάση τροφοδοσίας 230V 50-60 Hz Ηλεκτρική ισχύς 46 W 92 W 92 W 184 W 207 W Βαθμός προστασίας IPX5 Ελάχιστη απαιτούμενη ροή στην κυψέλη (m³/h)

Μέγιστη επιτρεπόμενη πίεση στην κυψέλη 1 bar Αριθμός ηλεκτροδίων 3 5 7 11 13 Σύνδεση κυψέλης Ø 63 mm (χρησιμοποιήστε τις συνδέσεις του μειωτήρα PVC Ø 50 mm στην περίπτωση σωλήνων 50 mm) Τύπος αισθητήρα Συνδυασμένοι, γυάλινο σώμα Ø12 mm Κλίμακα μετρήσεων pH 0.0 - 9.9 pH Ακρίβεια μέτρησης pH 0,01 Όρια ανοχής αισθητήρα 0-40°C, ταχύτητα νερού ≤ 2 m/s Βαθμονόμηση αισθητήρα pH Ημιαυτόματη σε 2 σημεία (pH 4 και pH 7) Κλίμακα μετρήσεων οξειδοαναγωγής 0 - 999 mV Ακρίβεια μέτρησης οξειδοαναγωγής 1 mV Βαθμονόμηση αισθητήρα οξειδοαναγωγής Ημιαυτόματη σε 1 σημείο (470 mV) Μέγιστη αντίθλιψη (σημείο έγχυσης) 1,5 bar Παροχή περισταλτικής αντλίας (pH) 1,5 L/ώρα Μήκος καλωδίου του κιβωτίου κυψέλης 1,5 m Καθαρό βάρος συσκευασμένο (kg) 9 11 13 15 17 EL6 1.3 I Διαστάσεις

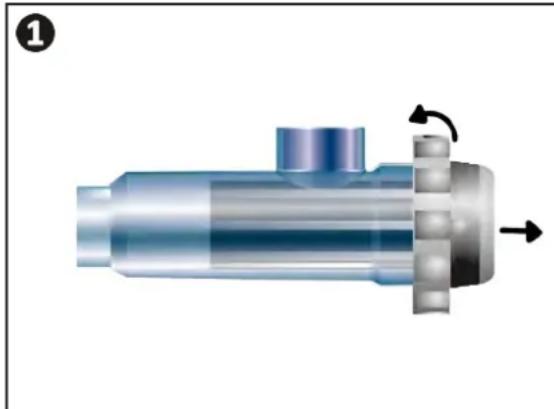

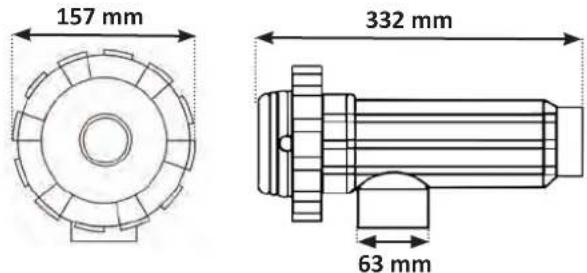

1.3.1. Ηλεκτρολυτική κυψέλη

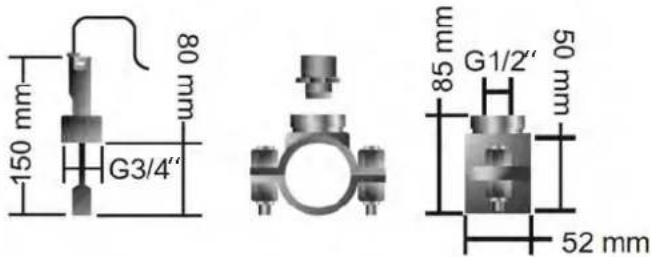

1.3.2. Αισθητήρας ελέγχου ροής (με κιτ εγκατάστασης)

1.3.3. Κιβώτιο ελέγχου

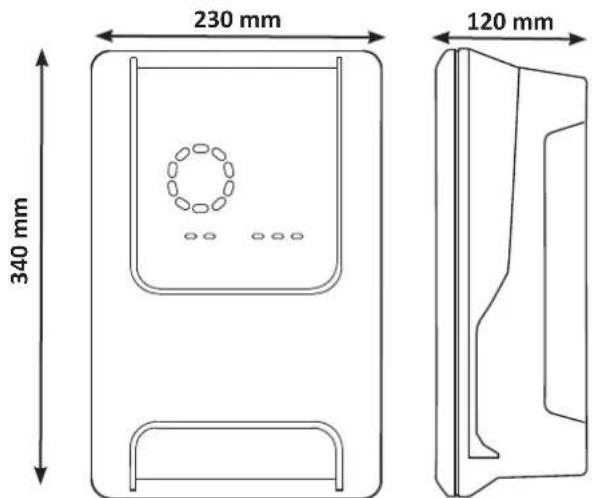

230 mm 120 mm 340 mm 1.4 I Αρχή λειτουργίας Ο χλωριωτής άλατος αποτελείται από μια κυψέλη ηλεκτρόλυσης (που περιέχει ηλεκτρόδια) και ένα κιβώτιο ελέγχου. Όταν το αλμυρό νερό στην πισίνα περνά μέσα από την κυψέλη, μια αντίδραση ηλεκτρόλυσης συμβαίνει χάρη στο ρεύμα που παράγεται από τα ηλεκτρόδια και μετατρέπει τα ιόντα χλωρίου (από το άλας της πισίνας) σε αέριο χλώριο. Το αέριο χλώριο είναι ένα ισχυρό απολυμαντικό που διαλύεται αμέσως στο νερό. Ξαναγίνεται αλάτι στην πισίνα υπό την επίδραση της υπεριώδους ακτινοβολίας και χάρη στην ανάγκη για απολυμαντικό που δημιουργείται από τη χρήση της πισίνας (οργανική ύλη). Ο χλωριωτής άλατος επομένως δημιουργεί μια κυκλική αντίδραση για την παραγωγή χλωρίου.7 2❷ Εγκατάσταση του χλωριωτή άλατος 2.1 I Εγκατάσταση της κυψέλης ηλεκτρόλυσης

• Η κυψέλη πρέπει πάντα να είναι το τελευταίο στοιχείο που θα τοποθετηθεί στον αγωγό επιστροφής προς την πισίνα (βλέπε § « 2.1.1. Εγκατάσταση της κυψέλης και του κοχλιωτού εξαρτήματος του αισθητήρα (ανάλογα με το μοντέλο) »).
• Συνιστάται η κυψέλη να τοποθετείται πάντα σε παράκαμψη (by-pass). Αυτός ο τρόπος συναρμολόγησης είναι υποχρεωτικός εάν η παροχή είναι υψηλότερη από 18 m³/ώρα, προκειμένου να αποφευχθούν οι απώλειες πίεσης. Πρέπει να εισαχθεί μια βαλβίδα ρύθμισης ροής.
• Εάν τοποθετήσετε την κυψέλη σε παράκαμψη, συνιστάται να τοποθετήσετε μια ανεπίστροφη βαλβίδα κατάντη της κυψέλης αντί μιας χειροκίνητης βάνας, προκειμένου να αποφευχθεί κάθε κίνδυνος λανθασμένης ρύθμισης και κακής κυκλοφορίας μέσα στην κυψέλη.

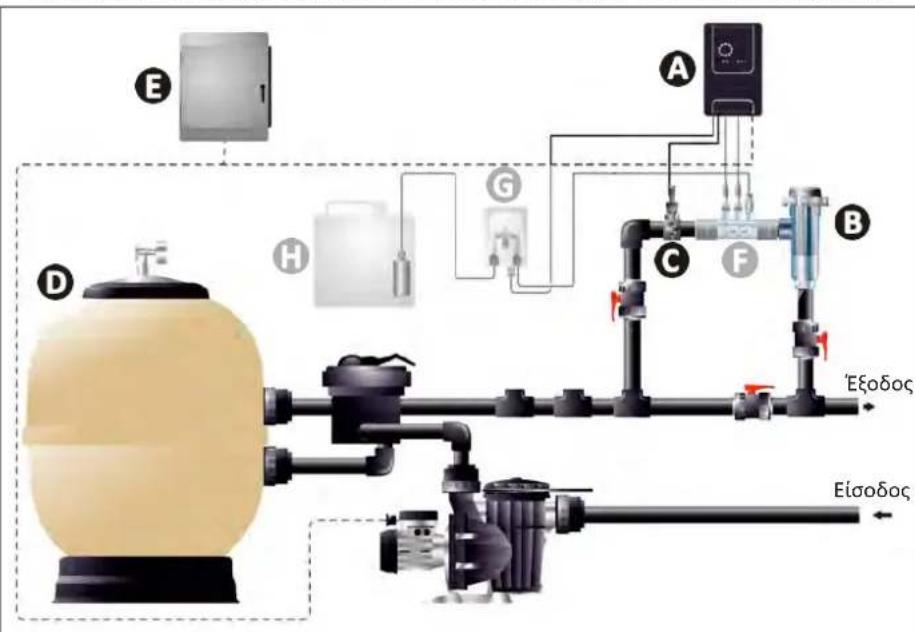

2.1.1. Εγκατάσταση της κυψέλης και του κοχλιωτού εξαρτήματος του αισθητήρα (ανάλογα με το μοντέλο)

• Η κυψέλη πρέπει να εγκατασταθεί πάνω στις σωληνώσεις μετά από το σύστημα φίλτρανσης, μετά από τους αισθητήρες μέτρησης εφόσον υπάρχουν και μετά από το σύστημα θέρμανσης, εφόσον υπάρχει.
• Η εγκατάσταση της κυψέλης πρέπει να επιτρέπει την εύκολη πρόσβαση στα εγκατεστημένα ηλεκτρόδια.

• Η κυψέλη πρέπει να μπορεί να απομονώνεται από την υπόλοιπη εγκατάσταση με δύο βαλβίδες, έτσι ώστε οι εργασίες συντήρησης να μπορούν να εκτελεστούν χωρίς να αδειάζει η δεξαμενή. ΈξοδοςΕίσοδοςΕγκατάσταση του χλωριωτή άλατος σε παράκαμψη (συνίσταται) Άμεση εγκατάσταση Κιβώτιο ελέγχου Κυψέλη Διακόπτης ροής Φίλτρο Μπλοκ ηλεκτρικών ακροδεκτών Κοχλιωτό εξάρτημα αισθητήρα + αισθητήρας pH ή/και Redox* Αντλία pH* Δοχείο του pH minus* Η άμεση εγκατάσταση είναι δυνατή μόνο εάν η ροή έχει αυξηθεί.(*ανάλογα με το μοντέλο)• Τηρήστε την κατεύθυνση του νερού που υποδεικνύεται στην κυψέλη.
• Το σύστημα κυκλοφορίας πρέπει να εγγυάται την ελάχιστη απαιτούμενη ροή (βλ. § « 1.2 I Τεχνικά χαρακτηριστικά »).• Για σωλήνες Ø50 mm, πρέπει να κολλήσετε μειωτήρες από PVC αντίστοιχης διαμέτρου.
• Συνδέστε το καλώδιο τροφοδοσίας της κυψέλης τηρώντας τον χρωματικό κώδικα των συρμάτων (κόκκινος, κίτρινος, πορτοκαλί σύνδεσμος) και στη συνέχεια τοποθετήστε το προστατευτικό κάλυμμα (βλ. § « 2.1.3. Σύνδεση της κυψέλης στο κιβώτιο ελέγχου »). EL8

2.1.2. Σύνδεση της κυψέλης και του κοχλιωτού εξαρτήματος του αισθητήρα

• Μην κολλήσετε απευθείας το κοχλιωτό εξάρτημα του αισθητήρα και την κυψέλη: χρησιμοποιήστε έναν σύνδεσμο PVC (δεν παρέχεται) για τη συναρμολόγηση αυτών των δύο στοιχείων. Μπορείτε επίσης να πραγματοποιήσετε τη σύνδεση χρησιμοποιώντας σωλήνα PVC μήκους 6 έως 8 cm, Ø63 cm, η μία πλευρά του οποίου έχει χαλαρώσει (πλευρά που θα κολλήσει στην είσοδο της κυψέλης) και ένα μανίκι PVC (που θα κολλήσει μεταξύ του σωλήνα PVC και του κοχλιωτού εξαρτήματος του αισθητήρα). Για να κάνετε τη σύνδεση μεταξύ της κυψέλης και του κοχλιωτού εξαρτήματος του αισθητήρα:

• Απολιπάνετε το κοχλιωτό εξάρτημα, την είσοδο της κυψέλης και τον σύνδεσμο χρησιμοποιώντας ένα καθαριστικό PVC (δεν παρέχεται).

• Κολλήστε το κοχλιωτό εξάρτημα και τη θηλυκή υποδοχή του συνδέσμου και τοποθετήστε τα δύο στοιχεία μέχρι τέρμα. Σκουπίστε την υπερβολική κόλλα με ένα υγρό πανί.

• Κολλήστε την είσοδο της κυψέλης και την αρσενική υποδοχή του συνδέσμου και τοποθετήστε τα δύο στοιχεία μέχρι τέρμα. Σκουπίστε την υπερβολική κόλλα με ένα υγρό πανί.

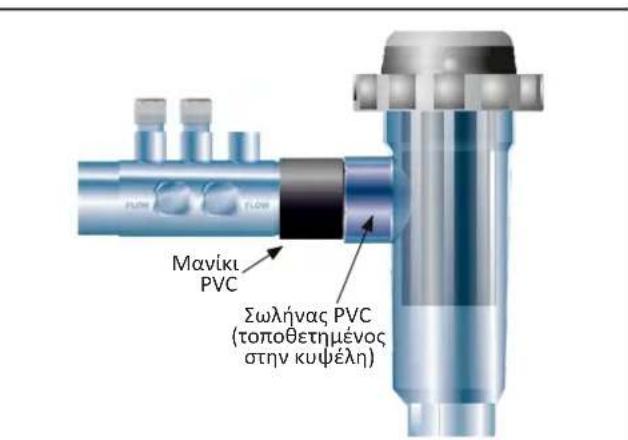

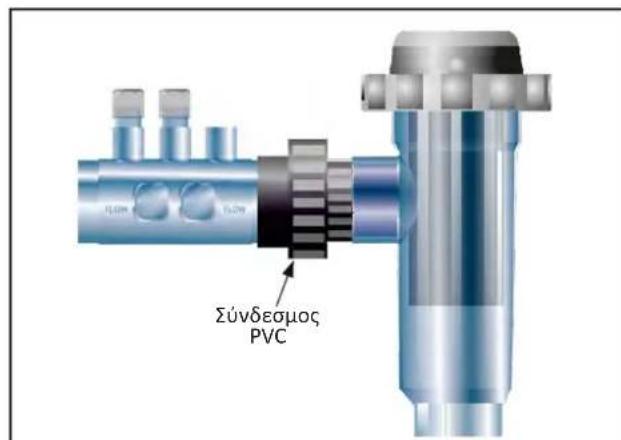

PVC Σωλήνας PVC (τοποθετημένος στην κυψέλη) Σύνδεση της κυψέλης και του κοχλιωτού εξαρτήματος του αισθητήρα

2.1.3. Σύνδεση της κυψέλης στο κιβώτιο ελέγχου

• Ανοίξτε το προστατευτικό κάλυμμα της κυψέλης περιστρέφοντάς το αριστερόστροφα.

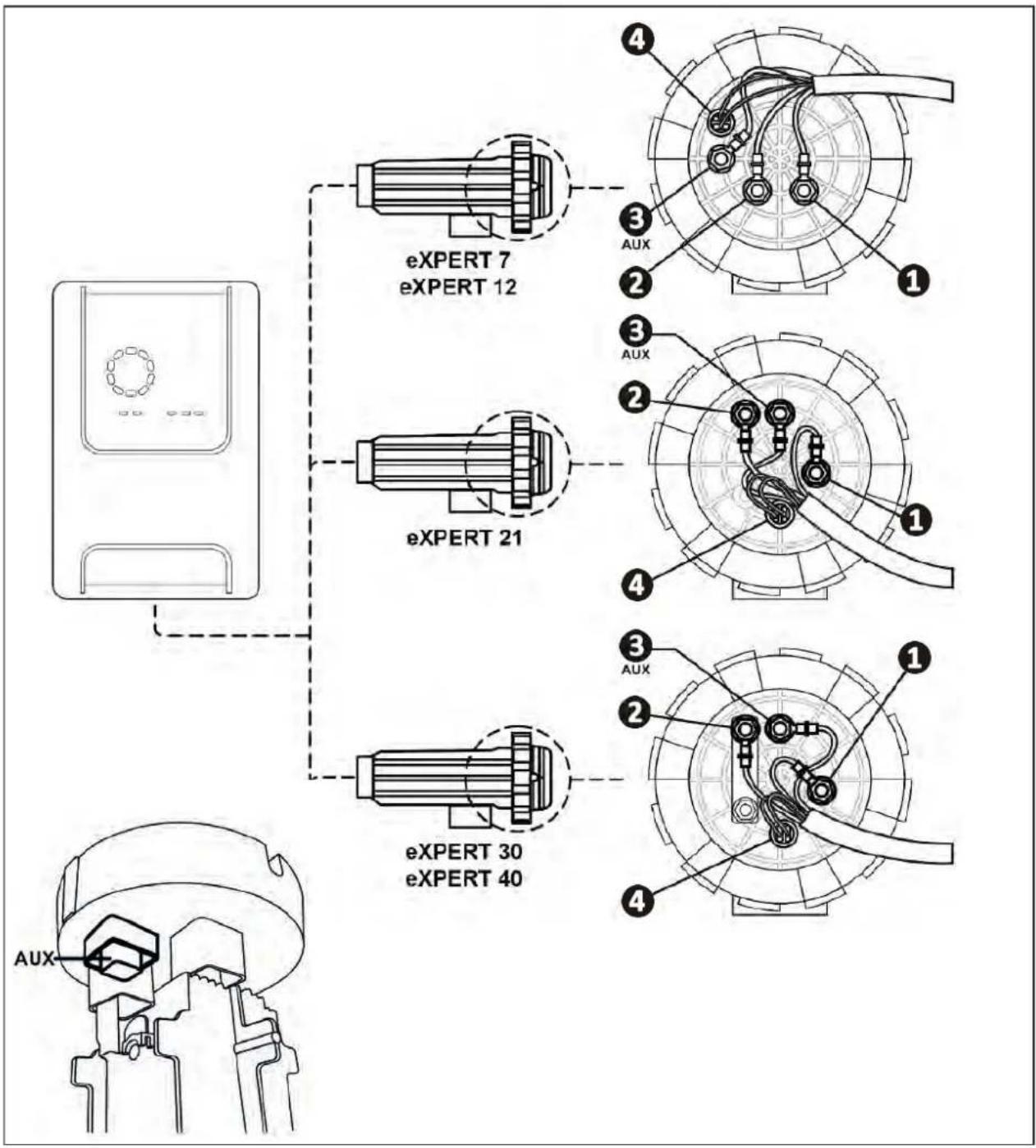

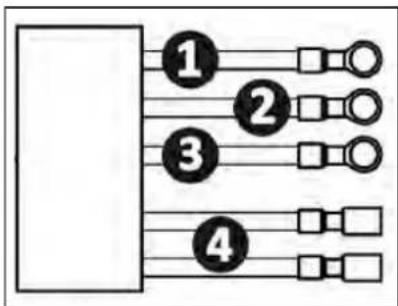

• Προσδιορίστε τη λειτουργία κάθε καλωδίου (κόκκινο, κίτρινο, πορτοκαλί) του καλωδίου τροφοδοσίας: Χρώμα καλωδίου Λειτουργία Κόκκινο Ηλεκτρόλυση Κόκκινο Ηλεκτρόλυση Κίτρινο Αγωγιμότητα Πορτοκαλί Θερμοκρασία9

• Προσδιορίστε τα σημεία εισόδου κάθε λειτουργίας στην κυψέλη ανάλογα με το μοντέλο της συσκευής: EL10

• Συνδέστε τους συνδέσμους παρεμβάλλοντας διαδοχικά τα μπουλόνια, τις ροδέλες και τα παξιμάδια (δείτε τον παρακάτω πίνακα).

• Σφίξτε προσεκτικά το πάνω παξιμάδι με το χέρι (κίνδυνος μη αναστρέψιμης διαρροής). eXPERT 7 exPERT 12 eXPERT 21 eXPERT 30 exPERT 40

• Συνδέστε την κυψέλη στο κιβώτιο ελέγχου, βλ. § « 2.5 I Εγκατάσταση του κιβωτίου ελέγχου ».11 2.2 I Εγκατάσταση του αισθητήρα ελέγχου ροής

• Η μη τήρηση των οδηγιών αυτών μπορεί να επιφέρει την καταστροφή της κυψέλης. Σε αυτήν την περίπτωση, ο κατασκευαστής δεν φέρει καμία ευθύνη.

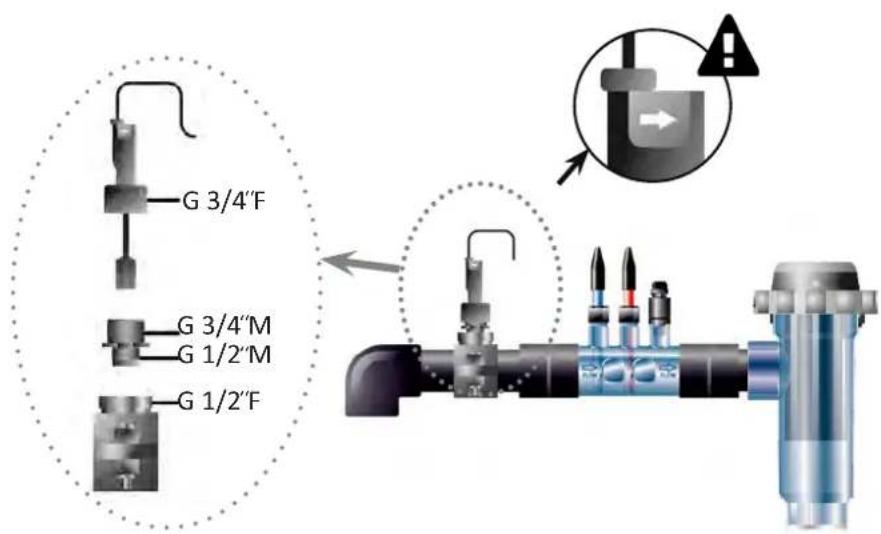

• Ο αισθητήρας ροής έχει συγκεκριμένη κατεύθυνση εγκατάστασης (το βέλος υποδεικνύει την κατεύθυνση του νερού). Φροντίστε να τοποθετηθεί σωστά πάνω στο κολάρο υποδοχής του, έτσι ώστε να σταματά την παραγωγή της συσκευής μόλις διακόπτεται η φίλτρανση.

• Πρέπει να εγκαταστήσετε τον αισθητήρα ροής και το κολάρο υποδοχής (παρέχεται) λίγο πριν από την κυψέλη και, στη συνέχεια, κάθε πιθανή βαλβίδα, στο τμήμα ροής που τροφοδοτεί την κυψέλη.

• Σφίξτε τα παξιμάδια με το χέρι. G 3/4 F G 3/4 M G 1/2 M G 1/2 F

Εγκατάσταση του αισθητήρα ελέγχου ροής και του κιτ εγκατάστασης EL12 2.3 I Εγκατάσταση αισθητήρων (pH & pH/ORP, ανάλογα με το μοντέλο)

• Μην σκουπίζετε ποτέ τον αισθητήρα με πανί ή χαρτοπετσέτα, υπάρχει κίνδυνος πρόκλησης ζημιάς στον αισθητήρα.

• Σε περίπτωση που η εγκατάσταση του αισθητήρα είναι εσφαλμένη, ο αισθητήρας μπορεί να δώσει ψευδείς μετρήσεις και να οδηγήσει σε ακατάλληλη λειτουργία της συσκευής. Στην προκειμένη περίπτωση, δεν ευθύνεται ούτε ο κατασκευαστής ούτε η ίδια η συσκευή,

• Ξεβιδώστε προσεκτικά τον προστατευτικό σωλήνα του αισθητήρα ( ). Φυλάξτε τον προστατευτικό σωλήνα για την αποθήκευση του αισθητήρα κατά τη διάρκεια της χειμερινής περιόδου.

• Ξεπλύνετε το άκρο του αισθητήρα με νερό της βρύσης και τινάξτε τον αισθητήρα για να απομακρύνετε την περίσσεια του νερού (

• Χαλαρώστε το αντίστοιχο παξιμάδι στο κοχλιωτό εξάρτημα αισθητήρα ( ).

• Τοποθετήστε τον αισθητήρα pH ή/και τον αισθητήρα Redox (παρέχεται) στο κοχλιωτό εξάρτημα αισθητήρα έτσι ώστε ο αισθητήρας που βρίσκεται στο άκρο του να βυθίζεται πάντα στο νερό που κυκλοφορεί στις σωληνώσεις ( ). Αποφύγετε το μπέρδεμα του καλωδίου.

• Τοποθετήστε το άκρο του αισθητήρα στο κέντρο του σωλήνα (όχι πιο κάτω) για να αποφύγετε τυχόν

• Ο αισθητήρας πρέπει πάντα να εγκαθίσταται κάθετα ή, εάν είναι απαραίτητο, σε μέγιστη γωνία 40° ( ).

• Μόλις εγκατασταθεί ο αισθητήρας, μπορεί να συνδεθεί στην υποδοχή BNC στο κιβώτιο ελέγχου, βλ. § « 2.5.2. Σύνδεση του κιβωτίου ελέγχου » ).

• Στη συνέχεια, θα πρέπει να βαθμονομήσετε τον αισθητήρα, βλ § « 4.4 I Βαθμονόμηση των αισθητήρων (μοντέλα pH ή pH/ORP) ».

Redox 40°13 2.4 I Εγκατάσταση της αντλίας pH (pH & pH/ORP, ανάλογα με το μοντέλο)

• Κατά τον χειρισμό των χημικών προϊόντων, πρέπει πάντοτε να χρησιμοποιείτε τον κατάλληλο προστατευτικό εξοπλισμό (προστατευτικά γυαλιά, γάντια, ρουχισμό και μάσκα προστασίας).

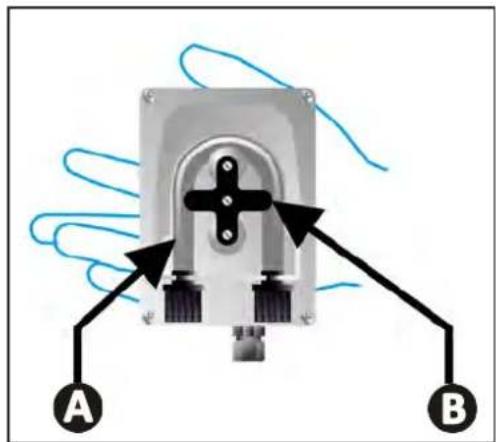

• Η αντλία pH είναι μια περισταλτική αντλία της οποίας η περιστροφή πραγματοποιείται δεξιόστροφα: επιτρέπει την αναρρόφηση οξέος (pH-minus) και την έγχυση στη δεξαμενή. : Τερματικό ακροστόμιο συγκράτησης : Κεραμικό έρμα : Δοχείο του pH minus

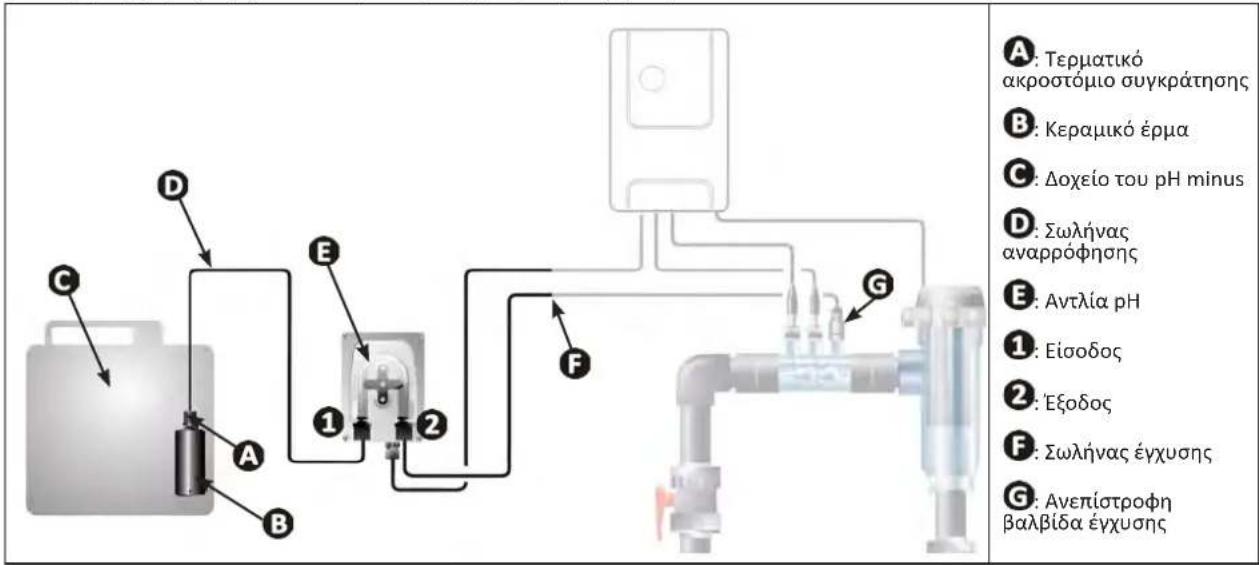

αναρρόφησης : Αντλία pH

: Σωλήνας έγχυσης : Ανεπίστροφη βαλβίδα έγχυσης

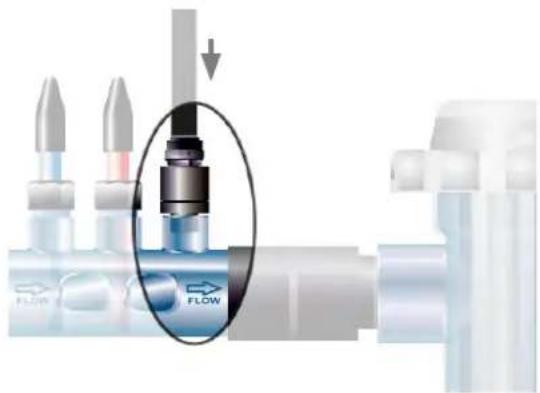

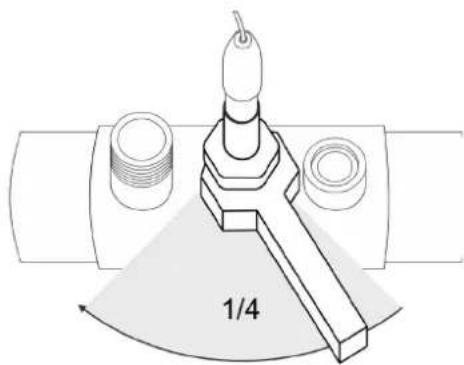

2.4.1. Εγκατάσταση του σωλήνα έγχυσης του pH minus

• Από το τύμπανο του λευκού σωλήνα (παρέχεται), κόψτε ένα τμήμα κατάλληλου μήκους για να συνδέσετε την αντλία pH στην ανεπίστροφη βαλβίδα έγχυσης.

• Ξεβιδώστε το πώμα του συνδέσμου σύνδεσης και τοποθετήστε τον σωλήνα στον σύνδεσμο σύνδεσης στην έξοδο της αντλίας pH, βλ. εικόνα . Βιδώστε το πώμα.

• Στερεώστε το άλλο άκρο του σωλήνα στην ανεπίστροφη βαλβίδα έγχυσης, βλ. εικόνα . EL14

2.4.2. Εγκατάσταση του σωλήνα αναρρόφησης του pH minus

• Από το τύμπανο του διαφανούς σωλήνα (παρέχεται), κόψτε ένα τμήμα σωλήνα κατάλληλου μήκους για να συνδέσετε το δοχείο του pH minus στην αντλία pH.

• Ξεβιδώστε το πώμα του συνδέσμου σύνδεσης και τοποθετήστε τον σωλήνα στον σύνδεσμο σύνδεσης στην έξοδο της αντλίας pH, βλ. εικόνα . Βιδώστε το πώμα.

• Ανοίξτε δυο οπές στο πώμα του δοχείου pH minus, βλ. εικόνα : - Μια οπή που να ταιριάζει με τη διάμετρο του σωλήνα ( ) για να αναρροφήσει το προϊόν. - Μια μικρότερη οπή για την αποφυγή παραμόρφωσης του δοχείου κατά τη διάρκεια της αναρρόφησης του

• Περάστε το ελεύθερο άκρο του σωλήνα αναρρόφησης ( ) διαμέσου του πώματος όπου έχετε προηγουμένως κάνει την οπή και τοποθετήστε το παρεχόμενο κεραμικό έρμα ( ) και το τερματικό ακροστόμιο συγκράτησης ( ) στον σωλήνα, βλ. εικόνα .

• Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει σωστά και είναι στεγανές προτού θέσετε τη συσκευή σε λειτουργία. pH-minus Μην τοποθετείτε το δοχείο του pH minus κάτω από τον ηλεκτρικό εξοπλισμό του χώρου για να αποφύγετε τον κίνδυνο διάβρωσης εξαιτίας πιθανών ατμών οξέος.15 2.5 I Εγκατάσταση του κιβωτίου ελέγχου

2.5.1. Τοποθέτηση του κιβωτίου ελέγχου

• Το κιβώτιο ελέγχου πρέπει να εγκατασταθεί σε καλά αεριζόμενο χώρο, χωρίς υγρασία, προστατευόμενο από τον παγετό και μακριά από οποιοδήποτε προϊόν συντήρησης της πισίνας ή παρόμοιο προϊόν.

• Το κιβώτιο ελέγχου πρέπει να εγκατασταθεί σε απόσταση τουλάχιστον ίση με 3,5 μέτρα από την άκρη της πισίνας. Να τηρείτε πάντα τους κώδικες εγκατάστασης ή/και τους ισχύοντες νόμους στο χώρο εγκατάστασης.

• Δεν πρέπει να εγκατασταθεί σε απόσταση μεγαλύτερη από 1,6 μέτρα από την κυψέλη (μέγιστο μήκος

• Εάν το κιβώτιο στερεωθεί σε στύλο, πίσω από το κιβώτιο πρέπει να τοποθετηθεί ένα αδιάβροχο πέτασμα (τουλάχιστον 350x250 mm): - Στερεώστε το στήριγμα (παρέχεται) στον τοίχο ή στο αδιάβροχο πέτασμα, χρησιμοποιώντας τις βίδες και ερπύστριες (δεν παρέχονται) (εικόνα

- Τοποθετήστε το πάνω μέρος του κιβωτίου ελέγχου στο στήριγμα (εικόνα ). EL16

2.5.2. Σύνδεση του κιβωτίου ελέγχου

• Πριν κάνετε οποιαδήποτε ενέργεια, αποσυνδέστε όλες τις πιθανές πηγές ενέργειας από τη συσκευή.

• Βεβαιωθείτε ότι τα χρησιμοποιούμενα καλώδια συμμορφώνονται με τη χρήση και τους ισχύοντες ρυθμιστικούς περιορισμούς.

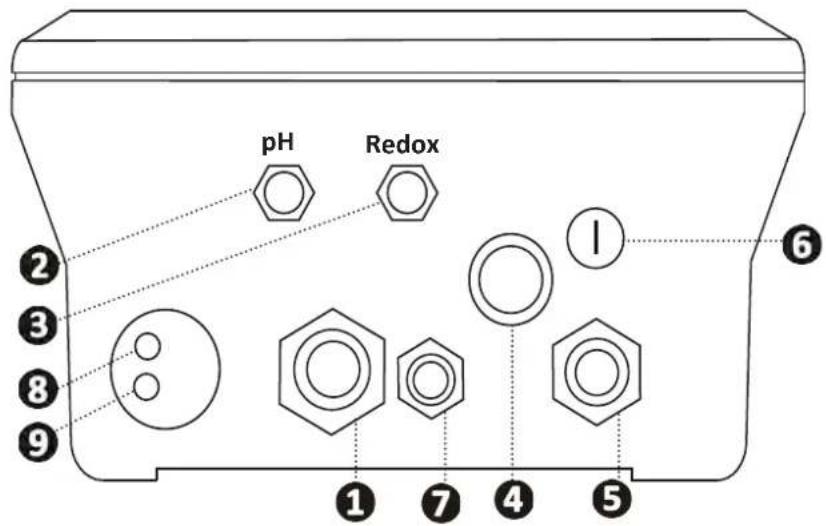

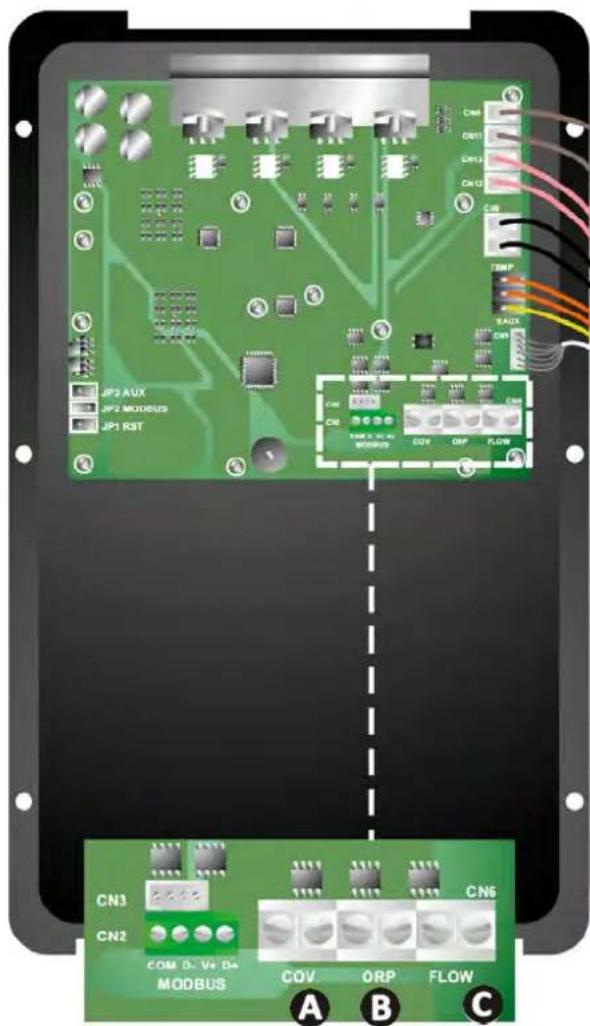

• Εντοπίστε στο κάτω μέρος του κιβωτίου ελέγχου το σημείο σύνδεσης κάθε λειτουργίας.

Redox Κυψέλη ηλεκτρόλυσης Αισθητήρας pH (σύνδεσμος BNC)* Αισθητήρας Redox (σύνδεσμος BNC)* Διακόπτης ON/OFF Τροφοδοσία (230V, 50-60Hz) που ελέγχεται από το ρελέ της αντλίας φίλτρανσης (ΟΝ όταν λειτουργεί η αντλία)

Αντλία pH* Διαθέσιμος χώρος για καλώδιο Modbus για έλεγχο από το κιβώτιο οικιακού αυτοματισμού Fluidra Connect (μέσω εφαρμογής NN) Αισθητήρας ροής (*ανάλογα με το μοντέλο) 2.6 I Σύνδεση βοηθητικών εξαρτημάτων

2.6.1. Άνοιγμα του κιβωτίου ελέγχου

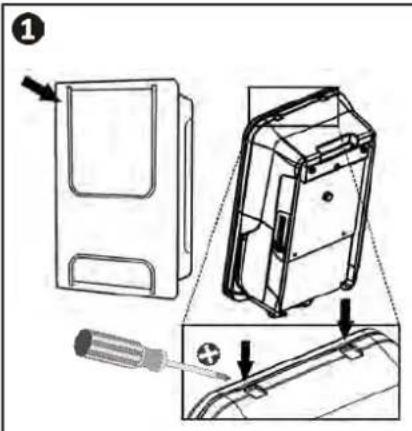

• Χρησιμοποιώντας ένα κατσαβίδι, αφαιρέστε τα κλιπ στο πάνω μέρος του μπροστινού καλύμματος για να το αποσυνδέσετε (βλ. εικόνα ).

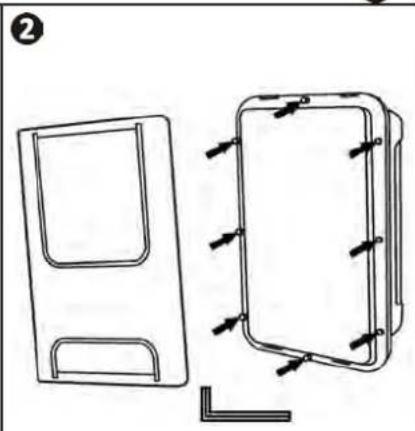

• Χρησιμοποιώντας ένα κλειδί allen n°3, ξεβιδώστε τις 8 βίδες που συγκρατούν την οθόνη (βλ. εικόνα ).

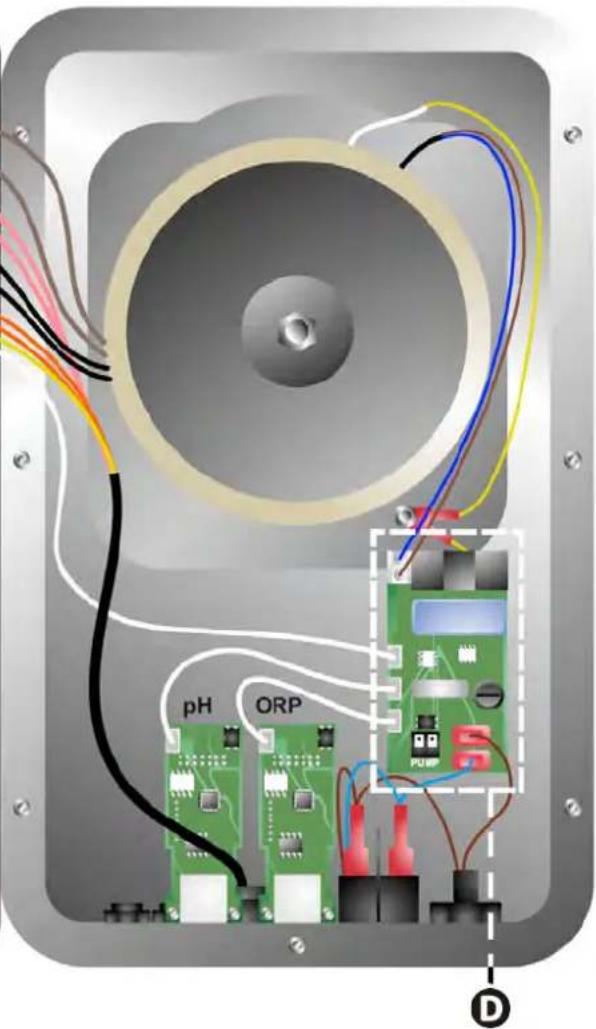

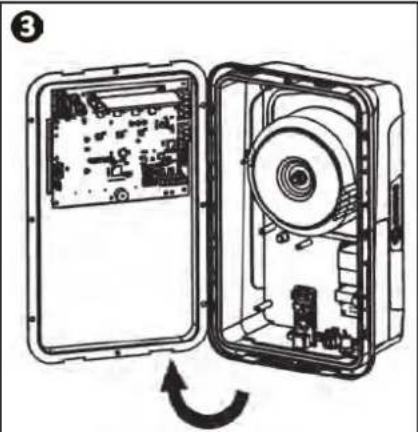

• Ανοίξτε το κιβώτιο και τοποθετήστε την οθόνη προσεκτικά (βλ. εικόνα ).17

2.6.2. Πληροφορίες συνδέσεων

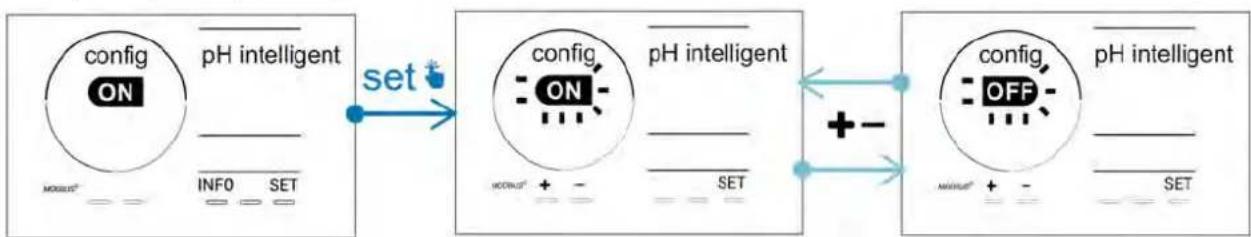

Κλειστή επαφή (ON) Ανοικτή επαφή (OFF) Ενεργοποίηση λειτουργικότητας

Κλειστό κάλυμμα: μείωση της παραγωγής (10% έως 90%) Ανοικτό κάλυμμα: παραγωγή στο 100% Βλ. § « 4.3.7. «Cover»: Σύνδεση του τυλιγόμενου καλύμματος »

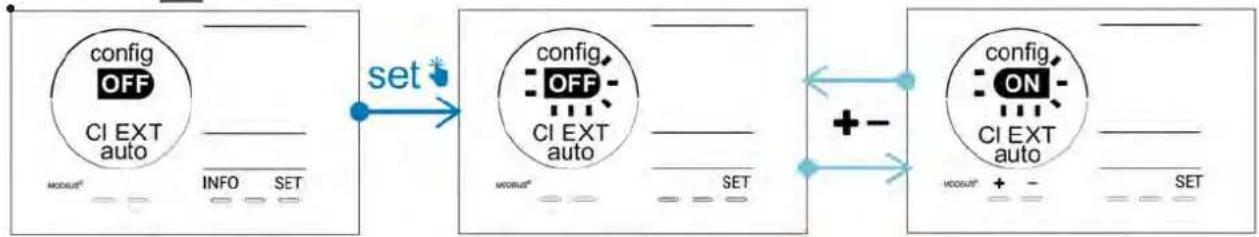

Εξωτερική διάταξη ελέγχου χλωρίωσης (Redox ή PPM) Χωρίς εξωτερική διάταξη ελέγχου χλωρίωσης (Redox ή PPM) ή Αυτόματη ρύθμιση Redox (μοντέλο pH/ORP) Βλ. § « 4.3.12. «Cl EXT»: Λειτουργία εξωτερικής

Η συσκευή ανίχνευσε αισθητήρα ροής Η συσκευή δεν ανίχνευσε αισθητήρα ροής:

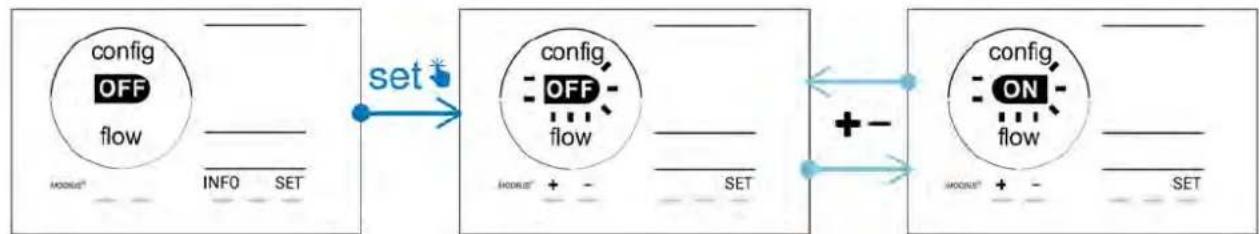

Βλ. § « 4.3.5. «Flow»: Ενεργοποίηση του αισθητήρα ελέγχου ροής » Αντλία pH* Τροφοδοσία 230 V όταν απαιτείται ρύθμιση του pH (ανάλογα με το μοντέλο) Βλ. § « 2.6.3. Σύνδεση στην αντλία pH (στα μοντέλα pH - PH/ORP) » (*Ο αισθητήρας ροής είναι ήδη συνδεδεμένος κατά την έξοδο από το εργοστάσιο) EL18

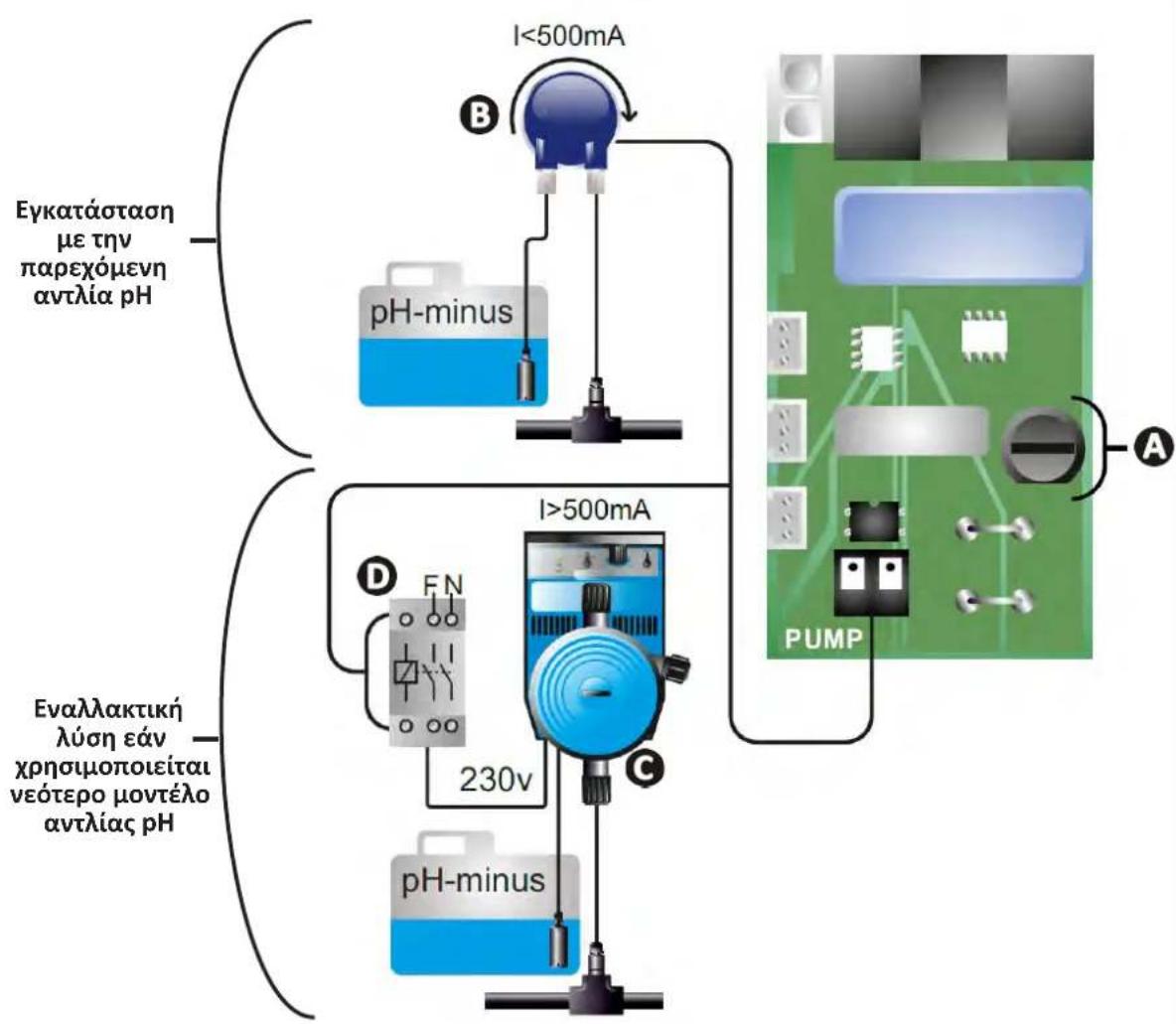

2.6.3. Σύνδεση στην αντλία pH (στα μοντέλα pH - PH/ORP)

• Όταν η τάση ξεπεράσει τα 500 mA, η σύνδεση με την αντλία pH πρέπει να προστατεύεται από έναν διακόπτη κυκλώματος με μια κατάλληλη συσκευή διαφορικής προστασίας και να ελέγχεται από ένα

αντλία pH Εναλλακτική

χρησιμοποιείται νεότερο μοντέλο αντλίας pH Ασφάλεια αντλίας PH: 5x20 T 500 mA / 250V Αντλία pH (παρέχεται) Αντλία pH > 500 mA (δεν παρέχεται) Ρελέ 230 V19 3❸ Προετοιμασία της πισίνας 3.1 I Εξισορρόπηση του νερού Είναι απαραίτητο να χρησιμοποιηθεί νερό από ένα δίκτυο διανομής που συμμορφώνεται με την οδηγία 98/83/ΕΚ σχετικά με την ποιότητα του νερού ανθρώπινης κατανάλωσης. Για να επιτύχετε τη βέλτιστη επεξεργασία νερού, βεβαιωθείτε ότι έχετε μετρήσει και ρυθμίσει τις τιμές σύμφωνα με τις ακόλουθες συστάσεις: Εποχιακές αναλύσεις για την «εκ νέου θέση σε λειτουργία» - Σταθεροποιητής (κυανουρικό οξύ) (<30 mg/L, ppm): ο σταθεροποιητής προστατεύει το χλώριο από την καταστροφική δράση των U.V. του ήλιου. Υπερβολική δόση σταθεροποιητή μπορεί να εμποδίσει την απολυμαντική δράση του χλωρίου και να κάνει το νερό να περιστρέφεται. - Μέταλλα (Cu, Fe, Mn) (± 0 mg/L, ppm): τα μέταλλα βλάπτουν τα μεταλλικά μέρη της πισίνας (φαινόμενο διάβρωσης) ή μπορούν να προκαλέσουν ανεξίτηλους λεκέδες. Μηνιαίες αναλύσεις - TH (150 - 300 mg/L CaCO , ppm): το TH μετρά τη σκληρότητα του νερού (ποσότητα αλάτων), η τιμή αυτή μπορεί να ποικίλει σημαντικά ανάλογα με τη γεωγραφική ζώνη. - TAC (80 -150 mg/L CaCO , ppm): το TAC μετρά την αλκαλικότητα του νερού, η τιμή αυτή καθιστά δυνατή τη σταθεροποίηση του pH. Είναι σημαντικό να ρυθμίσετε το TAC πριν από το pH. Εβδομαδιαίες αναλύσεις - pH (7,0 - 7,4): το pH μετρά την οξύτητα ή την βασικότητα του νερού. Ένα pH 7,0 και 7,4 καθιστά δυνατή τη διατήρηση του εξοπλισμού της πισίνας και τη διατήρηση της αποτελεσματικής απολύμανσης. Παρακάτω παρουσιάζεται η μέθοδος εξισορρόπησης Taylor για να ρυθμίσετε την τιμή του pH: TAC

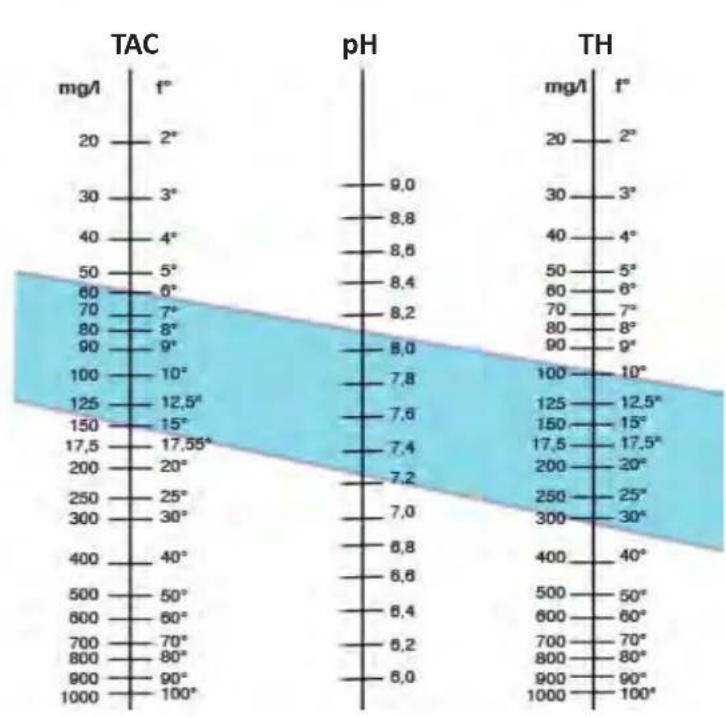

: Αφού ρυθμίσετε το TH, υποδείξτε την τιμή του.: Αφού ρυθμίσετε το TAC, υποδείξτε την τιμή του.: Σχεδιάστε μια γραμμή μεταξύ της τιμής TH και της τιμής TAC για να βρείτε την τιμή pH που θέλετε να ρυθμίσετε. Εξισορρόπηση Taylor - Ελεύθερο χλώριο (0,5 - 2 mg/L ή ppm): αυτή η ποσότητα ελεύθερου χλωρίου καθιστά δυνατή την ύπαρξη απολυμανθέντος και απολυμαντικού νερού. Επικοινωνήστε με τον μεταπωλητή σας για τον τύπο του διορθωτικού προϊόντος ή της συσκευής αυτόματου ελέγχου που θα χρησιμοποιήσετε για να προσαρμόσετε τις τιμές. EL20 3.2 I Προσθήκη άλατος Κάθε συσκευή λειτουργεί με ένα ελάχιστο συνιστώμενο επίπεδο αλατιού, βλ. § « 1.2 I Τεχνικά χαρακτηριστικά ». Για την σωστή λειτουργία της συσκευής χλωρίωσης, καθώς και για τη συντήρηση του εξοπλισμού, συνιστάται η χρήση αλατιού (χλωριούχο νάτριο) σύμφωνα με το πρότυπο EN 16401.

3.2.1. Προσδιορισμός της ποσότητας άλατος που πρέπει να χρησιμοποιήσετε κατά την εγκατάσταση της

Παράδειγμα: A. Συσκευή που λειτουργεί με 4 kg αλάτι ανά m³ νερού (= 4g/L ή 4000 ppm), Β. Συσκευή που λειτουργεί με 5 kg αλάτι ανά m³ νερού (= 5g/L ή 5000 ppm),

x 4 kg αλάτι/m³ = 200 kg αλάτι για προσθήκη στο νερό B. 50m

x 5 kg αλάτι/m³ = 250 kg αλάτι για προσθήκη στο νερό

3.2.2. Τακτικές αναλύσεις

Πραγματοποιήστε τριμηνιαίο έλεγχο της στάθμης του αλατιού για να αναπροσαρμόσετε την ποσότητά του, εάν είναι απαραίτητο. ==> Μέθοδος για την προσθήκη αλατιού στο νερό

• Ενεργοποιήστε την αντλία φίλτρανσης για να κυκλοφορήσει το νερό της πισίνας.

• Σε περίπτωση που η συσκευή έχει ήδη εγκατασταθεί, θέστε την εκτός τάσης.

• Ρίξτε την απαραίτητη ποσότητα αλατιού στο νερό γύρω από την πισίνα για να διευκολύνετε τη διάλυσή του, ρίξτε το αρκετές φορές. Είναι ευκολότερο να προσθέσετε την ποσότητα που λείπει από το να αραιωθεί αν υπάρχει πάρα

• Ενεργοποιήστε τη φίλτρανση για 24 ώρες.

• Μετά από 24 ώρες, ελέγξτε αν το επίπεδο αλατότητας στην πισίνα είναι το σωστό, δηλαδή 4 ή 5 g/λίτρο νερού (στο παράδειγμα που παρατίθεται).

• Εάν το επίπεδο αλατιού είναι σωστό και η συσκευή έχει ήδη εγκατασταθεί, ενεργοποιήστε την και ρυθμίστε την επιθυμητή παραγωγή χλωρίου, βλ. § « 4.2.1. Ρύθμιση της παραγωγής χλωρίου ». Μην προσθέτετε αλάτι απευθείας στο skimmer. Η συσκευή πρέπει να τεθεί σε λειτουργία μόνο αφού το αλάτι διαλυθεί πλήρως στην πισίνα.21 4❹ Χρήση 4.1 I Διεπαφή χρήστη

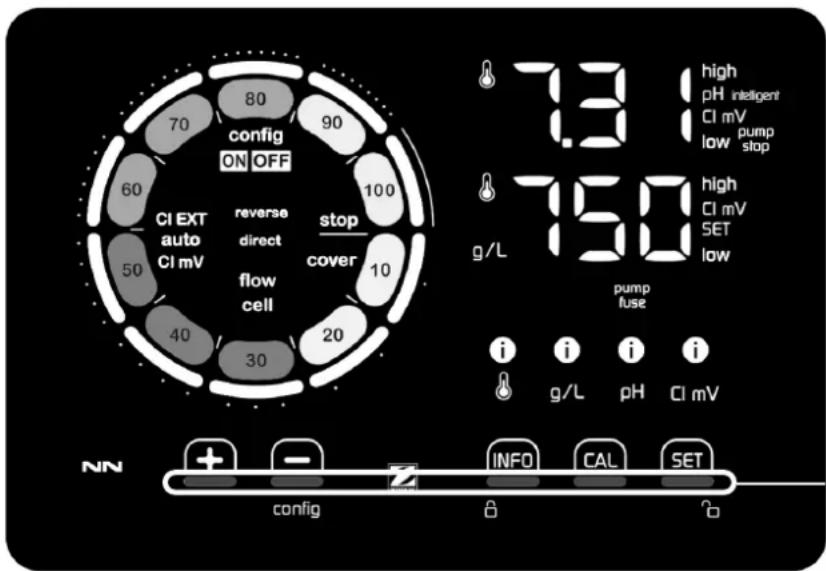

4.1.1. Παρουσίαση της διεπαφής χρήστη

Περιοχές αφής που συνδέονται με τα πλήκτρα ΠΛΗΚΤΡΑ ΠΛΟΗΓΗΣΗΣ - Εμφάνιση της θερμοκρασίας νερού, της συγκέντρωσης αλατιού, του pH και των σημείων ρύθμισης pH και Redox (ανάλογα με το μοντέλο) και διαχείριση της λειτουργίας «Boost» - Πλοήγηση στο μενού Διαμόρφωση και έξοδος - Βαθμονόμηση - Ορισμός τιμών και επιβεβαίωση - Μείωση της παραγωγής ή μιας επιλεγμένης τιμής - Πρόσβαση στο μενού Διαμόρφωση (κρατήστε πατημένο για 5 δευτερόλεπτα με παραγωγή χλωρίου στο 0%) - Αύξηση της παραγωγής ή μιας επιλεγμένης τιμής - Σύρετε το δάχτυλό σας από αριστερά προς τα δεξιά για να ξεκλειδώσετε την οθόνη, βλ. § « 4.1.2. Ξεκλείδωμα της οθόνης »

Παραγωγή χλωρίου εν εξελίξειΠοσοστό παραγωγής χλωρίουΤρόπος λειτουργίας Διαμόρφωσης ενεργόςΤρόπος λειτουργίας «Καλύμματος» ενεργόςΑυτόματη ρύθμιση Redox ενεργή Εμφάνιση του pH (ανάλογα με το μοντέλο): Η ένδειξη «intelligent» εμφανίζεται όταν είναι ενεργοποιημένη η λειτουργίαΤρόπος λειτουργίας εξωτερικής διάταξης ενεργόςΠολικότητα του ρεύματος στην κυψέλη (άμεση ή αντίστροφη)Εμφάνιση της συγκέντρωσης άλατος EL22 Εμφάνιση θερμοκρασίας νερού Εμφάνιση του δυναμικού Redox (mV): δείχνει την αποτελεσματικότητα της χλωρίωσης Εμφάνιση της τιμής ρύθμισης Η παραγωγή χλωρίου σταμάτησε (τιμή ρύθμισης: 0 %)

Η θερμοκρασία που μετρήθηκε είναι πολύ υψηλή ή πολύ χαμηλή (χωρίς αποκλεισμό) Η συγκέντρωση του αλατιού που μετρήθηκε είναι πολύ υψηλή ή πολύ χαμηλή (χωρίς αποκλεισμό) Το pH που μετρήθηκε είναι πολύ υψηλό ή πολύ χαμηλό (χωρίς αποκλεισμό) Το δυναμικό Redox που μετρήθηκε είναι πολύ υψηλό ή πολύ χαμηλό (χωρίς αποκλεισμό) Πολύ υψηλές τιμές Πολύ χαμηλές τιμές Η αντλία pH σταμάτησε Ελαττωματική ασφάλεια της αντλίας pH Κατεστραμμένη κυψέλη, ή με άλατα Πρόβλημα ροής νερού

4.1.2. Ξεκλείδωμα της οθόνης

Εάν η διεπαφή χρήστη δεν χρησιμοποιείται για λίγο, η οθόνη μπαίνει σε κατάσταση αναμονής για εξοικονόμηση ενέργειας (ανάλογα με τις ρυθμίσεις στο μενού Διαμόρφωση). Για να ενεργοποιήσετε ξανά την προβολή, ξεκλειδώστε

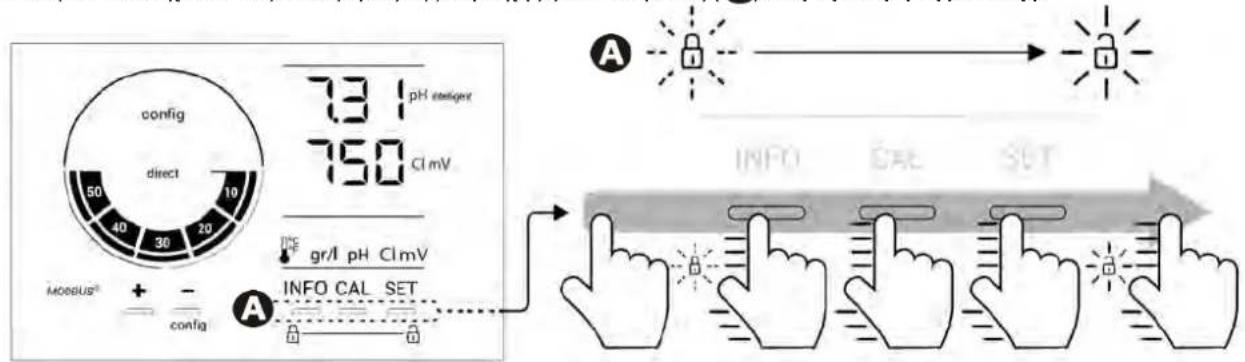

• Σύρετε το δάχτυλό σας κατά μήκος της περιοχής ξεκλειδώματος ( ) έως την άκρη της οθόνης.23 4.2 I Τακτική χρήση

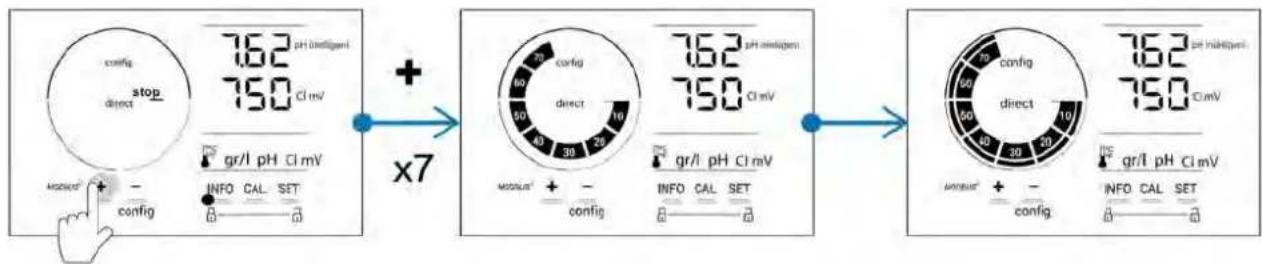

4.2.1. Ρύθμιση της παραγωγής χλωρίου

Η παραγωγή χλωρίου μπορεί να ρυθμιστεί χειροκίνητα μεταξύ 0 και 100% σε διαστήματα του 10% χρησιμοποιώντας το ή το : η ένδειξη του σημείου ρύθμισης της παραγωγής χλωρίου προσαρμόζεται (βλέπε παράδειγμα παρακάτω, για παραγωγή 70%). Η τιμή του σημείου ρύθμισης παραμένει σε ισχύ μέχρι την επόμενη τροποποίηση.

4.2.2. Εμφάνιση τιμών και παραμετροποίηση των σημείων ρύθμισης

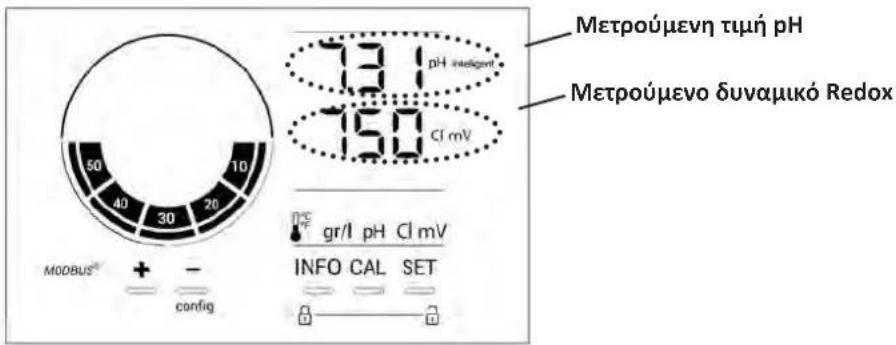

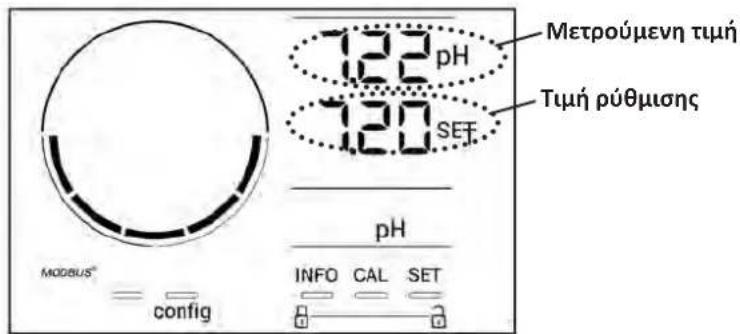

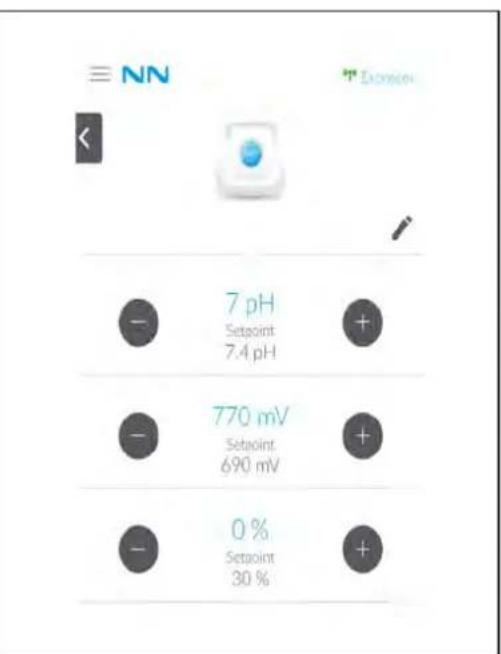

Από την κύρια οθόνη, οι τιμές pH και το δυναμικό Redox εμφανίζονται αυτόματα. Μετρούμενη τιμή pH Μετρούμενο δυναμικό Redox Για πρόσβαση σε όλες τις τιμές και τα σημεία ρύθμισης, πατήστε το : - Μια φορά για να αποκτήσετε πρόσβαση στην τιμή και το σημείο ρύθμισης θερμοκρασίας - Δυο φορές για να αποκτήσετε πρόσβαση στην τιμή και το σημείο ρύθμισης της συγκέντρωσης αλατιού - Τρεις φορές για να αποκτήσετε πρόσβαση στην τιμή και το σημείο ρύθμισης του pH - Τέσσερις φορές για να αποκτήσετε πρόσβαση στην τιμή και το σημείο ρύθμισης του δυναμικού Redox.

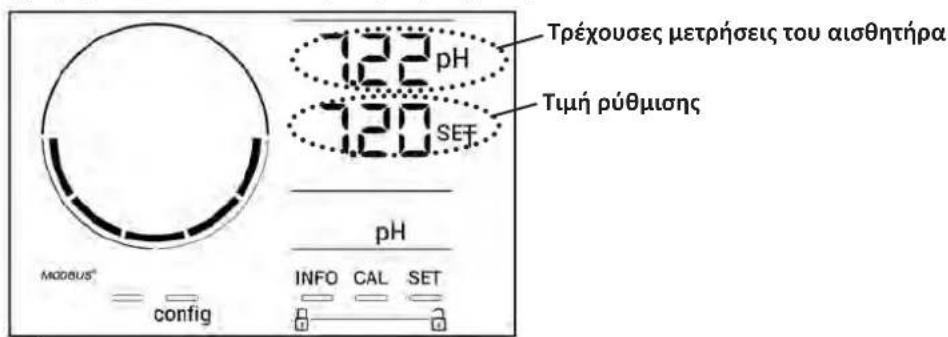

• Η μετρούμενη τιμή εμφανίζεται στην κορυφή, ενώ το σημείο ρύθμισης στο κάτω μέρος (υποδεικνύεται από το εικονίδιο ). Μετρούμενη τιμή Τιμή ρύθμισης Παράδειγμα προσαρμογής του σημείου ρύθμισης (ίδια λογική για το σημείο ρύθμισης Redox) EL24

4.2.3. Τρόπος λειτουργίας «Boost»

Σε ορισμένες περιπτώσεις, η πισίνα μπορεί να απαιτεί υψηλότερα επίπεδα χλωρίου από το κανονικό, για παράδειγμα σε περίπτωση εντατικής χρήσης, κακοκαιρίας ή στην αρχή της εποχής. Η λειτουργία «Boost» χρησιμοποιείται για γρήγορη αύξηση της περιεκτικότητας σε χλώριο. Λειτουργεί για 24 συνεχείς ώρες με ρυθμό παραγωγής 100%. Εάν η αντλία φίλτρανσης είναι συνδεδεμένη στη συσκευή, οι χρονοδιακόπτες χλωρίωσης και φίλτρανσης αγνοούνται προσωρινά κατά τη διάρκεια της ενεργοποίησης της λειτουργίας «Boost». Μόλις η λειτουργία απενεργοποιηθεί, η συσκευή και η αντλία φίλτρανσης ξεκινούν εκ νέου τις προγραμματισμένες λειτουργίες. Για να ενεργοποιήσετε τη λειτουργία «Boost»:

• Πατήστε πέντε φορές το : Εμφανίζεται το μήνυμα «BOOST OFF» στην οθόνη.

• Πατήστε το για ενεργοποίηση της λειτουργίας: Η ένδειξη «OFF» αναβοσβήνει.

• Πατήστε το ή : Η ένδειξη «24 h» αναβοσβήνει.

• Πατήστε το για επιβεβαίωση.

• Πατήστε το για έξοδο.

• Εάν η λειτουργία «Boost» είναι ενεργή, ο μπλε κύκλος που αντιπροσωπεύει την παραγωγή χλωρίου εν εξελίξει αναβοσβήνει και περιστρέφεται.

• Διακόψτε τη λειτουργία «Boost» ανά πάσα στιγμή ακολουθώντας την παραπάνω διαδικασία. 4.3 I Προσβάσιμες παράμετροι από τη λειτουργία διαμόρφωσης

4.3.1. Πρόσβαση στη λειτουργία διαμόρφωσης

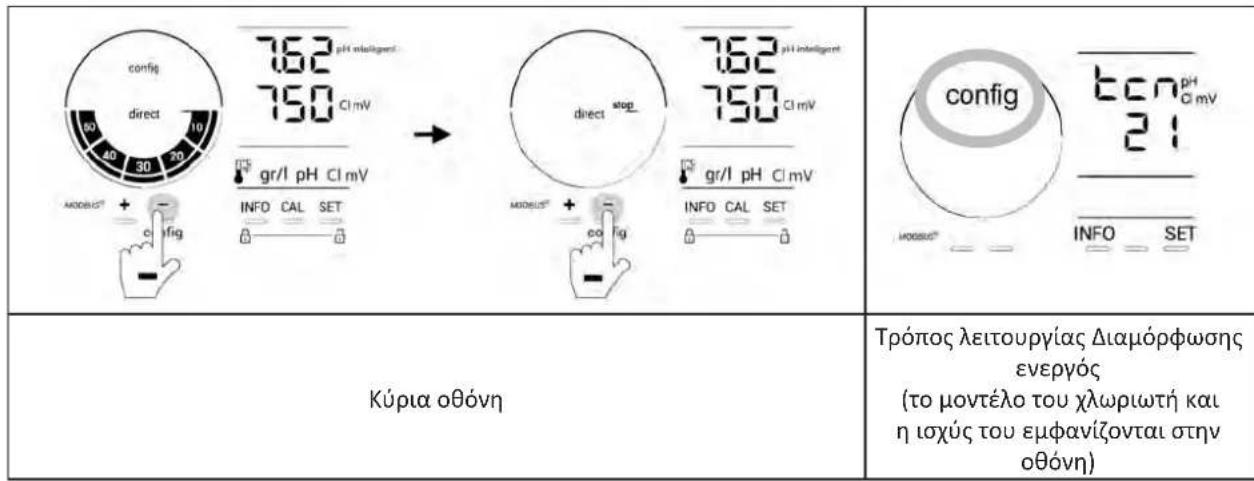

• Από την κύρια οθόνη, πατήστε το για μείωση της παραγωγής χλωρίου στο 0%.

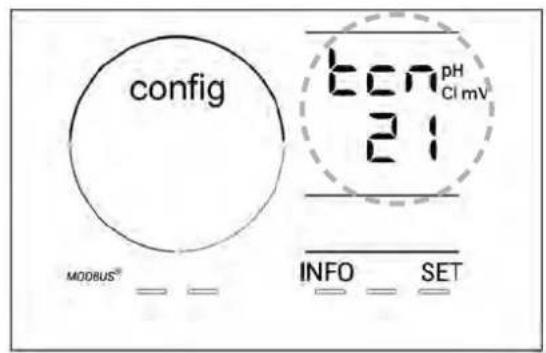

• Πατήστε το για 5 δευτερόλεπτα. Εμφανίζεται το εικονίδιο «Config». Κύρια οθόνη Τρόπος λειτουργίας Διαμόρφωσης

(το μοντέλο του χλωριωτή και η ισχύς του εμφανίζονται στην οθόνη)25

• Πατήστε το (δείτε τον αριθμό πατημάτων που απαιτούνται στον παρακάτω πίνακα) για πρόσβαση στην επιθυμητή λειτουργία.

Ένδειξη οθόνης Λειτουργία Πρόσθετες πληροφορίες

• Εμφάνιση του μοντέλου της

• Εμφάνιση και επαναφορά του αριθμού ωρών χρήσης της κυψέλης ή της αντλίας

• Βλ. § « 4.3.2. Πληροφορίες στη συσκευή »

• Βλ. § « 4.3.3. Εμφάνιση και επαναφορά του αριθμού ωρών χρήσης της κυψέλης ή της αντλίας pH »

Εμφάνιση της χρησιμοποιούμενης έκδοσης λογισμικού Βλ. § « 4.3.2. Πληροφορίες στη συσκευή » 2 reverse direct Ρύθμιση κύκλων αντιστροφής πολικότητας Βλ. § « 4.3.4. «Reverse direct»: Ρύθμιση της αντιστροφής πολικότητας για τον καθαρισμό της κυψέλης » 3 flow Ενεργοποίηση του αισθητήρα ελέγχου ροής Βλ. § « 4.3.5. «Flow»: Ενεργοποίηση του αισθητήρα ελέγχου ροής » 4 flow cell Ενεργοποίηση του αισθητήρα

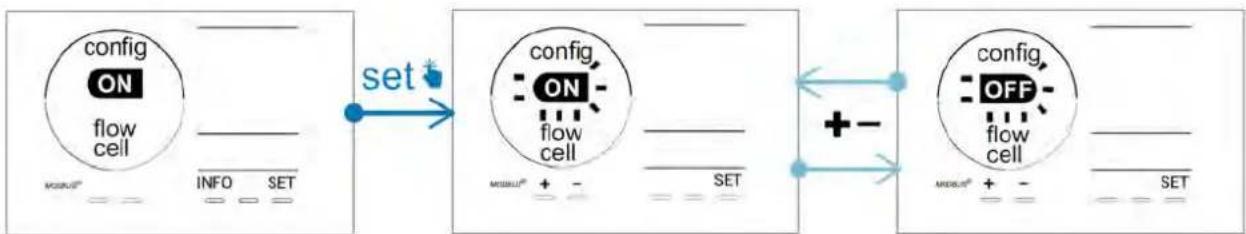

Βλ. § « 4.3.6. «Flow cell»: Ενεργοποίηση του αισθητήρα αερίου » 5 cover Ενεργοποίηση της λειτουργίας «Volet» Βλ. § « 4.3.7. «Cover»: Σύνδεση του τυλιγόμενου καλύμματος » 6 pH intelligent Ενεργοποίηση της λειτουργίας «pH Intelligent» Βλ. § « 4.3.8. Λειτουργία «pH Intelligent» » 7 i n i pH Ενεργοποίηση της λειτουργίας «Επαναφοράς» της ρύθμισης του

Βλ. § « 4.3.9. «Ini pH»: Επαναφοράς της ρύθμισης του pH »

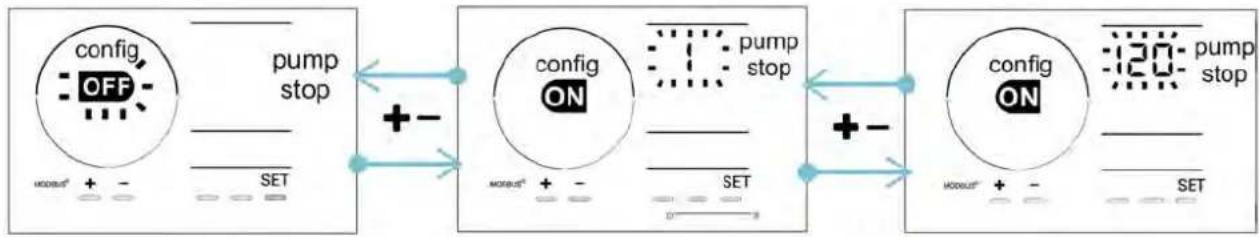

pump stop Ρύθμιση ενεργοποίησης της λειτουργίας προστασίας υπερβολικής δόσης του pH. Βλ. § « 4.3.10. «Pump stop»: Προστασία υπερβολικής δόσης του pH (μοντέλα pH - PH/ORP) »

auto Cl mV Ενεργοποίηση αυτόματης ρύθμισης Redox Βλ. § « 4.3.11. «Auto Cl mV»: Αυτόματη ρύθμιση Redox (μοντέλα pH/ORP) » 10 Cl EXT Ενεργοποίηση της λειτουργίας εξωτερικής διάταξης Βλ. § « 4.3.12. «Cl EXT»: Λειτουργία εξωτερικής διάταξης »

Ρύθμιση ενεργοποίησης του συναγερμού «Θερμοκρασία» Βλ. § « 4.3.13. Ρύθμιση ενεργοποίησης του συναγερμού «Θερμοκρασία» »

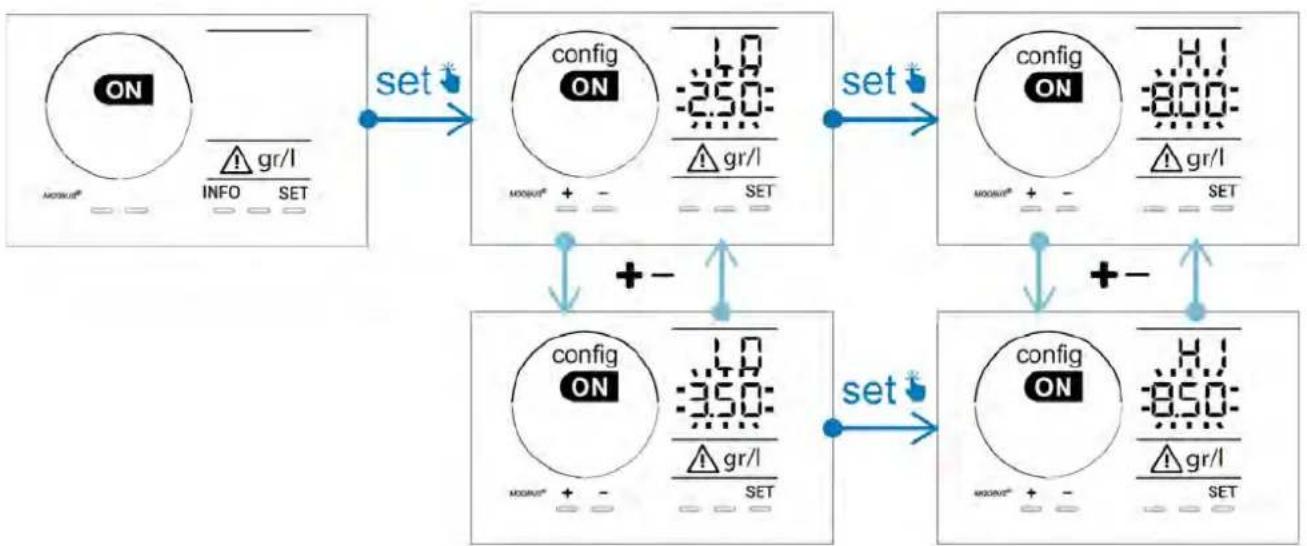

Ρύθμιση ενεργοποίησης του συναγερμού «Αλατότητα» Βλ. § « 4.3.14. Ρύθμιση ενεργοποίησης του συναγερμού «Αλατότητα» »

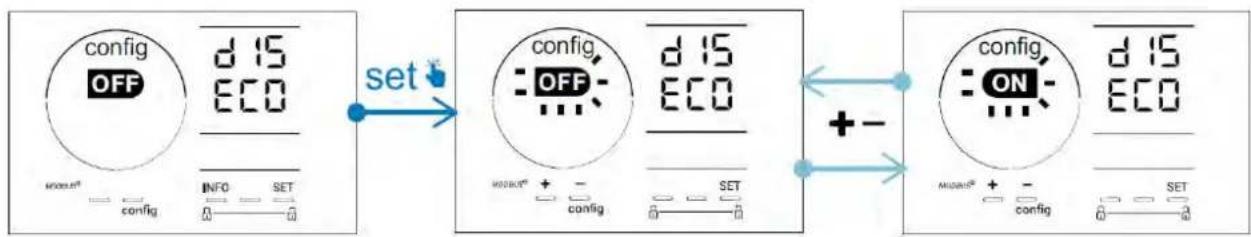

Ενεργοποίηση της λειτουργίας εξοικονόμησης ενέργειας της διεπαφής χρήστη Βλ. § « 4.3.15. Λειτουργία εξοικονόμησης ενέργειας της διεπαφής χρήστη » 14 b i o Ενεργοποίηση της λειτουργίας «Bio pool» για φυσικές πισίνες Βλ. § « 4.3.16. «Bio»: Λειτουργία «Bio pool» για φυσικές πισίνες » Άλλες προσβάσιμες παράμετροι (εκτός του μενού διαμόρφωσης) N/A N/A Βαθμονόμηση θερμοκρασίας Βλ. § « 4.3.17. Βαθμονόμηση θερμοκρασίας » N/A N/A Βαθμονόμηση της συγκέντρωσης

§ « 4.3.18. Βαθμονόμηση της συγκέντρωσης

4.3.2. Πληροφορίες στη συσκευή

Εμφάνιση του μοντέλου της συσκευής Εμφάνιση της χρησιμοποιούμενης έκδοσης

• Πατήστε το για 5 δευτερόλεπτα. Το μοντέλο της συσκευής εμφανίζεται στην οθόνη (έκδοση της πλατφόρμας και ισχύς (g / h)).

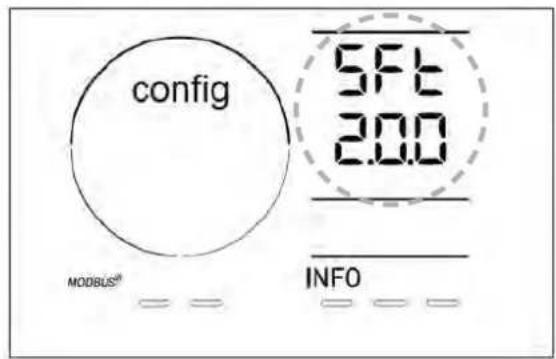

• Πατήστε το για 5 δευτερόλεπτα και, στη συνέχεια, πατήστε το : Η έκδοση λογισμικού εμφανίζεται στην οθόνη.

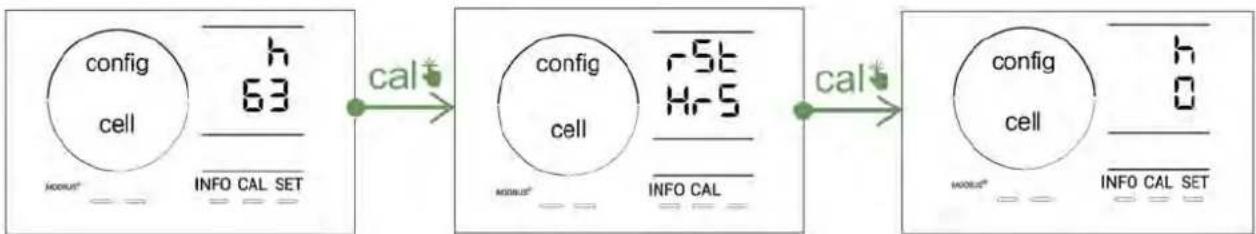

4.3.3. Εμφάνιση και επαναφορά του αριθμού ωρών χρήσης της κυψέλης ή της αντλίας pH

• Πατήστε το για 5 δευτερόλεπτα για εμφάνιση του μοντέλου της συσκευής.

• Πατήστε μία φορά το για πρόσβαση στον αριθμό ωρών χρήσης της κυψέλης (εμφανίζεται η ένδειξη «Config Cell» στην οθόνη) ή πατήστε 3 φορές το για πρόσβαση στον αριθμό ωρών χρήσης της αντλίας pH (εμφανίζεται η ένδειξη «Config» στην οθόνη).

• Η τιμή «h» είναι ο αριθμός των ωρών που χρησιμοποιήθηκε η κυψέλη από την τελευταία επαναφορά. Πατήστε 2 φορές το για επαναφορά της τιμής.

• Πατήστε το για μετάβαση στην τιμή «H»: είναι ο συνολικός αριθμός ωρών χρήσης και δεν μπορεί να γίνει

• Πατήστε το για έξοδο.

4.3.4. «Reverse direct»: Ρύθμιση της αντιστροφής πολικότητας για τον καθαρισμό της κυψέλης

Η αρχή της αντιστροφής πολικότητας εξαλείφει το άλας που εναποτίθεται στα ηλεκτρόδια, αναστρέφοντας το ηλεκτρικό ρεύμα σε καθορισμένο χρόνο.

• Ανάλογα με τη γεωγραφική ζώνη, το νερό έχει περισσότερα ή λιγότερα άλατα (σκληρότητα νερού = TH).

• Προκειμένου να διατηρηθούν τα ηλεκτρόδια των αλάτων (που μειώνουν την απόδοση της αντίδρασης της χλωρίωσης), μπορείτε να ρυθμίσετε τον χρόνο αντιστροφής πολικότητας. Από προεπιλογή, η αναστροφή του κύκλου γίνεται κάθε 2 ώρες. Ο χρόνος αντιστροφής πολικότητας μπορεί να αυξηθεί σε 3, 4 ή 7 ώρες εάν η μετρούμενη τιμή σκληρότητας νερού είναι μικρότερη από 200 ppm (20 ° f).27 Για να ρυθμίσετε αυτήν τη διάρκεια: Από τη λειτουργία Configuration/Reverse Direct, πατήστε το για τροποποίηση της διάρκειας αντιστροφής πολικότητας. Η εμφανιζόμενη διάρκεια αναβοσβήνει.

• Πατήστε το ή για επιλογή μεταξύ 2, 3, 4 ή 7 ωρών (ή “tSt,” λειτουργία Test).

• Πατήστε το για επιβεβαίωση της διάρκειας. Τη στιγμή της αντιστροφής, η χλωρίωση διακόπτεται για λίγα λεπτά. Δεν εμφανίζεται κανένα μήνυμα στην οθόνη. Η κανονική λειτουργία συνεχίζεται μετά την αντιστροφή.

4.3.5. «Flow»: Ενεργοποίηση του αισθητήρα ελέγχου ροής

Από προεπιλογή, αυτή η λειτουργία είναι ενεργοποιημένη. Για να απενεργοποιήσετε τη χρήση του αισθητήρα ροής:

• Από τη λειτουργία Configuration/Flow, πατήστε το : Η ένδειξη «OFF» αναβοσβήνει.

• Πατήστε το ή για να την αλλάξετε σε «ON».

• Πατήστε το για επιβεβαίωση. Ο αισθητήρας ροής αποτελεί διάταξη ασφαλείας, δεν συνιστάται η απενεργοποίησή του.

4.3.6. «Flow cell»: Ενεργοποίηση του αισθητήρα αερίου

Από προεπιλογή, αυτή η λειτουργία είναι ενεργοποιημένη. Για να απενεργοποιήσετε τη χρήση του αισθητήρα

• Από τη λειτουργία Configuration/Flow, πατήστε το : Η ένδειξη «ON» αναβοσβήνει.

• Πατήστε το ή για να την αλλάξετε σε «OFF».

• Πατήστε το για επιβεβαίωση. Ο αισθητήρας αερίου αποτελεί διάταξη ασφαλείας, δεν συνιστάται η απενεργοποίησή του. EL28

4.3.7. «Cover»: Σύνδεση του τυλιγόμενου καλύμματος

Εάν η πισίνα διαθέτει συμβατό ηλεκτρικό κάλυμμα, μπορεί να συνδεθεί στη συσκευή για να μειώσει αυτόματα την χλωρίωση όταν κλείνει: πρόκειται για τη λειτουργία «Cover» (Volet). Επομένως ενεργοποιείται αυτόματα όταν το κάλυμμα είναι κλειστό και η χλωρίωση συνεχίζεται με ρυθμό που καθορίζεται από τον προγραμματισμό κατά το άνοιγμα του συμβατού ηλεκτρικού καλύμματος. Βεβαιωθείτε ότι το κάλυμμα είναι συμβατό και ότι είναι συνδεδεμένο στη συσκευή στο κύκλωμα χαμηλής τάσης, βλ. § « 2.6 I Σύνδεση βοηθητικών εξαρτημάτων ». Από προεπιλογή, αυτή η λειτουργία είναι απενεργοποιημένη. Για να την ενεργοποιήσετε και να διαμορφώσετε την

• Από τη λειτουργία Configuration/Cover, πατήστε το και, στη συνέχεια, το για ενεργοποίηση και ρύθμιση του επιθυμητού ποσοστού παραγωγής (διαμορφώσιμο από 10% έως 90%).

• Πατήστε το για επιβεβαίωση. Συμβουλή χρήσης:

• Ρυθμίστε το ποσοστό παραγωγής μεταξύ 10% και 30%.

• Εάν το νερό παραμένει ζεστό όταν το κάλυμμα είναι κλειστό, είναι προτιμότερο να αφήσετε την αυτόματη ρύθμιση Redox να διαχειριστεί την παραγωγή χλωρίου παρά τη λειτουργία «Volet».

4.3.8. Λειτουργία «pH Intelligent»

Η λειτουργία « pH Intelligent » επιτρέπει το pH να ρυθμίζεται με μεγαλύτερη ακρίβεια: μειώνει την παραγωγή καθώς πλησιάζει το σημείο ρύθμισης, περιορίζοντας έτσι τις μεγάλες διακυμάνσεις στο pH. Από προεπιλογή, αυτή η λειτουργία είναι ενεργοποιημένη. Για να την απενεργοποιήσετε:

• Από τη λειτουργία Configuration/pH intelligent, πατήστε το : Η ένδειξη «ON» αναβοσβήνει.

• Πατήστε το για να την αλλάξετε σε «OFF».

• Πατήστε το για επιβεβαίωση.

4.3.9. «Ini pH»: Επαναφοράς της ρύθμισης του pH

Αυτή η λειτουργία δίνει τη δυνατότητα, σε κάθε εκκίνηση, να αφήνετε χρόνο για τη σταθεροποίηση της μέτρησης του pH πριν ξεκινήσει η δόση (εάν είναι απαραίτητο). Ο χρόνος επαναφοράς μπορεί να οριστεί σε 0, 1, 2 ή 4 λεπτά. Από προεπιλογή, αυτή η λειτουργία είναι απενεργοποιημένη. Για να την ενεργοποιήστε:

• Από τη λειτουργία Configuration/Ini pH, πατήστε το : «Η ένδειξη «OFF» αναβοσβήνει.

• Πατήστε το για ενεργοποίηση («ON») και για ρύθμιση της διάρκειας της επαναφοράς.

• Πατήστε το για επιβεβαίωση.

• Συνιστάται να ενεργοποιήσετε αυτήν τη λειτουργία και να την ρυθμίσετε σε «1 min» για να αποφύγετε την ανεπιθύμητη έγχυση του διορθωτικού προϊόντος του pH κάθε φορά που ξεκινά η αντλία φίλτρανσης.29

4.3.10. «Pump stop»: Προστασία υπερβολικής δόσης του pH (μοντέλα pH - PH/ORP)

Η αντλία pH θα σταματήσει να περιστρέφεται εάν το σημείο ρύθμισης του pH δεν επιτευχθεί μετά από ένα ορισμένο χρονικό διάστημα, προκαλώντας έτσι συναγερμό. Από προεπιλογή, αυτή το διάστημα ασφαλείας ορίζεται στα 60 λεπτά. Για να το προσαρμόσετε (ελάχιστη τιμή: 1 λεπτό - μέγιστη τιμή: 120 λεπτά):

• Από τη λειτουργία Configuration/Pump stop, πατήστε το : Η ένδειξη «OFF» αναβοσβήνει

• Πατήστε το για να την αλλάξετε σε «ON». Η διάρκεια έγχυσης αναβοσβήνει.

• Πατήστε το ή για να ρυθμίσετε αυτήν την τιμή.

• Πατήστε το για επιβεβαίωση.

4.3.11. «Auto Cl mV»: Αυτόματη ρύθμιση Redox (μοντέλα pH/ORP)

Αυτή η λειτουργία ενεργοποιείται από προεπιλογή μόνο στα μοντέλα pH/ORP. Όταν ξεπεραστεί το σημείο ρύθμισης, η παραγωγή σταματά. Για να απενεργοποιήσετε την αυτόματη λειτουργία:

• Από τη λειτουργία Configuration/Auto Cl mV, πατήστε το : Η ένδειξη «ON» αναβοσβήνει.

• Πατήστε το για να την αλλάξετε σε «OFF».

• Πατήστε το για επιβεβαίωση.

4.3.12. «Cl EXT»: Λειτουργία εξωτερικής διάταξης

• Είναι απαραίτητο να διασφαλιστεί η σωστή ηλεκτρική σύνδεση των συσκευών σύμφωνα με τους ισχύοντες κανονισμούς και να παρέχεται προστασία από τον διακόπτη προστασίας (κιβώτιο φίλτρανσης). Η λειτουργία «Εξωτερικής διάταξης»μεταφέρει τον έλεγχο της λειτουργίας χλωρίωσης σε μια εξωτερική διάταξη ελέγχου (έλεγχος του Redox ή των ppm). Αφού η εξωτερική διάταξη ελέγχου συνδεθεί σωστά στο σημείο σύνδεσης (βλ. § « 2.6.2. Πληροφορίες συνδέσεων »), ενεργοποιήστε τη λειτουργία εξωτερικής διάταξης:

• Από τη λειτουργία Configuration/Cl EXT auto, πατήστε το : Η ένδειξη «OFF» αναβοσβήνει.

• Πατήστε το για να την αλλάξετε σε «ON».

• Πατήστε το για επιβεβαίωση.

4.3.13. Ρύθμιση ενεργοποίησης του συναγερμού «Θερμοκρασία»

Όταν η μετρούμενη θερμοκρασία είναι εκτός του καθορισμένου εύρους, ένας συναγερμός εμφανίζεται. Από προεπιλογή, το ρυθμισμένο εύρος είναι 5°C - 40°C. Για να το προσαρμόσετε:

• Από τη λειτουργία Configuration/ , πατήστε το : η ελάχιστη τιμή (με την ένδειξη «LO») αναβοσβήνει.

• Πατήστε το ή για να ρυθμίσετε αυτήν την τιμή (επιλέξτε 0 για απενεργοποίηση του συναγερμού).

• Πατήστε το για επιβεβαίωση: η μέγιστη τιμή (με την ένδειξη «HI») αναβοσβήνει.

• Πατήστε το ή για να ρυθμίσετε αυτήν την τιμή.

• Πατήστε το για επιβεβαίωση.

4.3.14. Ρύθμιση ενεργοποίησης του συναγερμού «Αλατότητα»

Όταν η μετρούμενη συγκέντρωση άλατος είναι εκτός του καθορισμένου εύρους, ένας συναγερμός εμφανίζεται. Από προεπιλογή, το ρυθμισμένο εύρος είναι 2,5 g/L - 8 g/L). Για να το προσαρμόσετε:

• Από τη λειτουργία Configuration/ , πατήστε το : η ελάχιστη τιμή (με την ένδειξη «LO») αναβοσβήνει.

• Πατήστε το ή για να ρυθμίσετε αυτήν την τιμή (επιλέξτε 0,5 για απενεργοποίηση του συναγερμού).

• Πατήστε το για επιβεβαίωση: η μέγιστη τιμή (με την ένδειξη «HI») αναβοσβήνει.

• Πατήστε το ή για να ρυθμίσετε αυτήν την τιμή.

• Πατήστε το για επιβεβαίωση.31

4.3.15. Λειτουργία εξοικονόμησης ενέργειας της διεπαφής χρήστη

Από προεπιλογή, η λειτουργία εξοικονόμησης ενέργειας της οθόνης ενεργοποιείται και η μη χρησιμοποιούμενοι συσκευή τίθεται σε αναμονή: στην οθόνη εμφανίζεται η ένδειξη παραγωγής και οι μετρούμενες τιμές δεν είναι ορατές. Για να απενεργοποιήσετε αυτήν τη λειτουργία:

• Από τη λειτουργία Configuration/D15 ECO, πατήστε το : Η ένδειξη «OFF» αναβοσβήνει.

• Πατήστε το για να την αλλάξετε σε «ON».

• Πατήστε το για επιβεβαίωση.

4.3.16. «Bio»: Λειτουργία «Bio pool» για φυσικές πισίνες

Η λειτουργία «Bio» σας επιτρέπει να τροποποιήσετε τα σημεία ρύθμισης pH και Redox και τους συναφείς συναγερμούς υψηλής και χαμηλής πίεσης (δείτε τις τιμές στον παρακάτω πίνακα) για καλύτερη προσαρμογή στις φυσικές πισίνες. Λειτουργία «Bio pool» Σημείο ρύθμισης

Μέγιστη τιμή (HI) Ελάχιστη τιμή (LO)

OFF (από προεπιλογή) 7,0 7,8 > 8,5 < 6,5 ON 6,5 8,5 > 9,0 < 6,0 Redox (mV) OFF (από προεπιλογή) 600 850 > 855 < 600 ON 300 850 > 855 < 300 Από προεπιλογή, αυτή η λειτουργία είναι απενεργοποιημένη. Για να την ενεργοποιήστε:

• Από τη λειτουργία Configuration/bio, πατήστε το : Η ένδειξη «OFF» αναβοσβήνει.

• Πατήστε το για να την αλλάξετε σε «ON».

• Πατήστε το για επιβεβαίωση.

4.3.17. Βαθμονόμηση θερμοκρασίας

• Από την αρχική οθόνη, πατήστε το για πρόσβαση στις τιμές θερμοκρασίας (*).

• Πατήστε το για να εισέλθετε στη λειτουργία Βαθμονόμησης. Στην οθόνη εμφανίζεται η ένδειξη («Standard»).

• Πατήστε το για επιλογή αυτής της λειτουργίας. Η ένδειξη αναβοσβήνει.

• Πατήστε το και για τροποποίηση της τιμής.

• Πατήστε το για επιβεβαίωση. Πατήστε το σε αυτό το βήμα για εναλλαγή μεταξύ εμφάνισης της θερμοκρασίας σε βαθμούς Κελσίου (°C) και βαθμούς Fahrenheit (°F).

4.3.18. Βαθμονόμηση της συγκέντρωσης άλατος

• Από την αρχική οθόνη, πατήστε 2 φορές το για πρόσβαση στις τιμές αλατότητας.

• Πατήστε το για να εισέλθετε στη λειτουργία Βαθμονόμησης. Στην οθόνη εμφανίζεται η ένδειξη («Standard»).

• Πατήστε το για επιλογή αυτής της λειτουργίας. Η ένδειξη αναβοσβήνει.

• Πατήστε το και για τροποποίηση της τιμής.

• Πατήστε το για επιβεβαίωση. EL32 4.4 I Βαθμονόμηση των αισθητήρων (μοντέλα pH ή pH/ORP)

4.4.1. Επιλογή τρόπου βαθμονόμησης

• Ο αισθητήρας pH και ο αισθητήρας Redox μπορούν να βαθμονομηθούν σε λειτουργία «Standard»

• Ο αισθητήρας pH μπορεί επίσης να βαθμονομηθεί σε λειτουργία «Fast» Λειτουργία Standard (pH & Redox) Γρήγορη λειτουργία «Fast» (pH) Επανεκκίνηση Βαθμονόμηση με αφαίρεση του

Βαθμονόμηση χωρίς αφαίρεση του αισθητήρα Επανεκκίνηση της βαθμονόμησης

4.4.2. Βαθμονόμηση του αισθητήρα pH σε λειτουργία «Standard»

Σε λειτουργία «Standard», η βαθμονόμηση του αισθητήρα pH πραγματοποιείται σε 2 σημεία (pH 4 και pH 7). Η βαθμονόμηση σε 2 σημεία συνιστάται για καλύτερη ακρίβεια μέτρησης.

• Απενεργοποιήστε την αντλία της πισίνας και κλείστε τις βαλβίδες που απαιτούνται για την απομόνωση της κυψέλης και των αισθητήρων.

• Από την αρχική οθόνη, πατήστε 3 φορές το για πρόσβαση στις τιμές του pH.

• Πατήστε το για να εισέλθετε στη λειτουργία Βαθμονόμησης. Στην οθόνη εμφανίζεται η ένδειξη («Standard»).

• Πατήστε το για επιλογή αυτής της λειτουργίας. Στην οθόνη εμφανίζεται η ένδειξη .

• Αφαιρέστε τον αισθητήρα.

• Ξεπλύνετε το άκρο του αισθητήρα με νερό βρύσης.

• Τινάξτε το για να απομακρύνετε την περίσσεια του νερού. Μην αγγίζετε τον γυάλινο βολβό στο άκρο του αισθητήρα pH.

• Τοποθετήστε το άκρο του αισθητήρα pH στο διάλυμα pH 7.

• Περιμένετε για 15 δευτερόλεπτα.

• Πατήστε το για συνέχεια. Στην οθόνη εμφανίζεται η ένδειξη .

• Ξεπλύνετε το άκρο του αισθητήρα με νερό βρύσης.

• Τινάξτε το για να απομακρύνετε την περίσσεια του νερού. Μην αγγίζετε τον γυάλινο βολβό στο άκρο του αισθητήρα pH.

• Τοποθετήστε το άκρο του αισθητήρα pH στο διάλυμα pH 4.

• Περιμένετε για 15 δευτερόλεπτα.

• Επανατοποθετήστε τον αισθητήρα στο κοχλιωτό εξάρτημα.

• Πατήστε το . Η βαθμονόμηση έχει ολοκληρωθεί.

• Εάν είναι απαραίτητο, ρυθμίστε το σημείο ρύθμισης (βλ. § « 4.4.4. Προσαρμογή του σημείου ρύθμισης pH »») ή πατήστε το για να επιστρέψετε στην αρχική οθόνη.

4.4.3. Βαθμονόμηση του αισθητήρα pH σε λειτουργία «Fast»

Σε λειτουργία «Fast», η βαθμονόμηση του αισθητήρα pH πραγματοποιείται σε 1 σημείο. Η βαθμονόμηση σε 1 σημείο είναι εφικτή εάν τα διαλύματα pH 7 και pH 4 δεν είναι πλέον διαθέσιμα.

• Από την αρχική οθόνη, πατήστε 3 φορές το για πρόσβαση στις τιμές του pH.

• Πατήστε το για να εισέλθετε στη λειτουργία Βαθμονόμησης. Στην οθόνη εμφανίζεται η ένδειξη («Standard»).

• Πατήστε το . Η ένδειξη εμφανίζεται η ένδειξη (γρήγορη βαθμονόμηση «Fast»).

• Πατήστε το . Η δεύτερη εμφανιζόμενη τιμή αναβοσβήνει.

• Τοποθετήστε έναν μετρητή pH στο νερό της πισίνας και μετά τροποποιήστε αυτήν τη δεύτερη τιμή με το ή το έτσι ώστε να αντιστοιχεί στην τιμή που εμφανίζεται από τον μετρητή pH.

• Πατήστε το για επιβεβαίωση. Η τρέχουσα μέτρηση του αισθητήρα έχει αντικατασταθεί.

• Εάν είναι απαραίτητο, ρυθμίστε το σημείο ρύθμισης (βλ. § « 4.4.4. Προσαρμογή του σημείου ρύθμισης pH ») ή πατήστε το για να επιστρέψετε στην αρχική οθόνη.33

4.4.4. Προσαρμογή του σημείου ρύθμισης pH

Η προσαρμογή του σημείου ρύθμισης του pH καθορίζει τη στιγμή της προσθήκης οξέως στο σύστημα για να μειωθεί το pH του νερού. Το προεπιλεγμένο σημείο ρύθμισης του pH είναι 7.2. Για να προσαρμόσετε την τιμή του σημείου ρύθμισης, ανατρέξτε στην κλίμακα εξισορρόπησης Taylor, βλ. § « 3.1 I Εξισορρόπηση του νερού ».

• Πατήστε τρεις φορές το για να δείτε το σημείο ρύθμισης του pH. Τρέχουσες μετρήσεις του αισθητήρα Τιμή ρύθμισης

• Πατήστε το Η τιμή του σημείου ρύθμισης αναβοσβήνει.

• Πατήστε το και για επιλογή της επιθυμητής τιμής. Το βήμα είναι 0,1.

• Πατήστε το για επιβεβαίωση.

• Πατήστε το για έξοδο.

4.4.5. Βαθμονόμηση αισθητήρα Redox

• Απενεργοποιήστε την αντλία της πισίνας και κλείστε τις βαλβίδες που απαιτούνται για την απομόνωση της κυψέλης και των αισθητήρων.

• Από την αρχική οθόνη, πατήστε 4 φορές το για πρόσβαση στις τιμές του Redox.

• Πατήστε το για να εισέλθετε στη λειτουργία Βαθμονόμησης. Στην οθόνη εμφανίζεται η ένδειξη («Standard»).

• Πατήστε το για επιλογή αυτής της λειτουργίας. Στην οθόνη εμφανίζεται η ένδειξη .

• Αφαιρέστε τον αισθητήρα.

• Ξεπλύνετε το άκρο του αισθητήρα με νερό βρύσης.

• Τινάξτε το για να απομακρύνετε την περίσσεια του νερού. Μην αγγίζετε το χρυσό άκρο στην άκρη του αισθητήρα Redox.

• Τοποθετήστε το άκρο του αισθητήρα Redox στο διάλυμα Redox 470 mV.

• Περιμένετε για 15 δευτερόλεπτα.

• Ξεπλύνετε το άκρο του αισθητήρα με νερό βρύσης.

• Επανατοποθετήστε τον αισθητήρα στο κοχλιωτό εξάρτημα.

• Πατήστε το . Η βαθμονόμηση έχει ολοκληρωθεί.

• Εάν είναι απαραίτητο, ρυθμίστε το σημείο ρύθμισης (βλ. § « 4.4.6. Προσαρμογή του σημείου ρύθμισης Redox ») ή πατήστε το για να επιστρέψετε στην αρχική οθόνη.

4.4.6. Προσαρμογή του σημείου ρύθμισης Redox

Η προσαρμογή του σημείου ρύθμισης οξειδοαναγωγής καθορίζει πότε παράγεται χλώριο από τη συσκευή. Το επίπεδο ελεύθερου χλωρίου πρέπει να ελέγχεται σε τακτά χρονικά διαστήματα μετά την αρχική εγκατάσταση. Το προεπιλεγμένο σημείο ρύθμισης της οξειδοαναγωγής είναι 700 mV. Η τιμή ρύθμισης εξαρτάται από το περιβάλλον της δεξαμενής, τη χρήση της, το επίπεδο σταθεροποιητή που υπάρχει στο νερό της δεξαμενής.

• Από την αρχική οθόνη, πατήστε 4 φορές το για πρόσβαση στις τιμές του Redox.

• Πατήστε το . Η τιμή του σημείου ρύθμισης αναβοσβήνει.

• Πατήστε το και για επιλογή της επιθυμητής τιμής (συνιστώμενη τιμή μεταξύ 650 mV και 750 mV). Το βήμα είναι 1.

• Πατήστε το για επιβεβαίωση.

• Πατήστε το για έξοδο. EL34 5❺ Απομακρυσμένος έλεγχος μέσω Fluidra Connect και της εφαρμογής NN 5.1 I Σύνδεση του χλωριωτή στο κιβώτιο οικιακού αυτοματισμού Fluidra Connect Ο χλωριωτής είναι μια συνδεόμενη συσκευή: είναι δυνατή η πρόσβαση στην κατάσταση της πισίνας ανά πάσα στιγμή (ελέγξτε τον πίνακα χειρισμού, αλλάξτε μια ρύθμιση κ.λπ.) από ένα smartphone ή tablet μέσω της εφαρμογής Fluidra Connect NN. Γι' αυτό, ο χλωριωτής πρέπει πρώτα να έχει συνδεθεί με ένα κιβώτιο οικιακού αυτοματισμού Connect & Go σύμφωνα με τη μέθοδο σύνδεσης που φαίνεται παρακάτω. Κιβώτιο οικιακού αυτοματισμού Connect & Go

A D+ ΜΠΛΕ GND COM ΚΑΦΕ B D- ΛΕΥΚΟ

• Συνιστάται ανεπιφύλακτα να χρησιμοποιήσετε ένα συγκεκριμένο καλώδιο RS485 για να συνδέσετε τον χλωριωτή στο κιβώτιο οικιακού αυτοματισμού Connect & Go. Εάν αυτό δεν είναι δυνατό, χρησιμοποιήστε ένα καλώδιο Ethernet (μην χρησιμοποιείτε συνδέσμους RJ45). • Η εφαρμογή Fluidra Connect NN καθιστά επίσης δυνατή την εύρεση επαγγελματιών που μπορούν να ελέγχουν απομακρυσμένα την πισίνα, να έχουν πρόσβαση στο ιστορικό μετρήσεων και να εμφανίζουν σφάλματα μέσω μιας πλατφόρμας εξυπηρέτησης της πλατφόρμας Fluidra Connect.35 5.2 I Απομακρυσμένη χρήση του χλωριωτή μέσω της εφαρμογής NN Πριν ξεκινήσετε την εγκατάσταση της εφαρμογής, φροντίστε να:

• Χρησιμοποιείτε ένα smartphone ή τάμπλετ με σύνδεση Wi-Fi.

• Χρησιμοποιείτε ένα δίκτυο Wi-Fi με σήμα αρκετά ισχυρό για τη σύνδεση στον χλωριωτή.

• Έχετε στη διάθεσή σας τον κωδικό πρόσβασης του οικιακού δικτύου Wi-Fi.

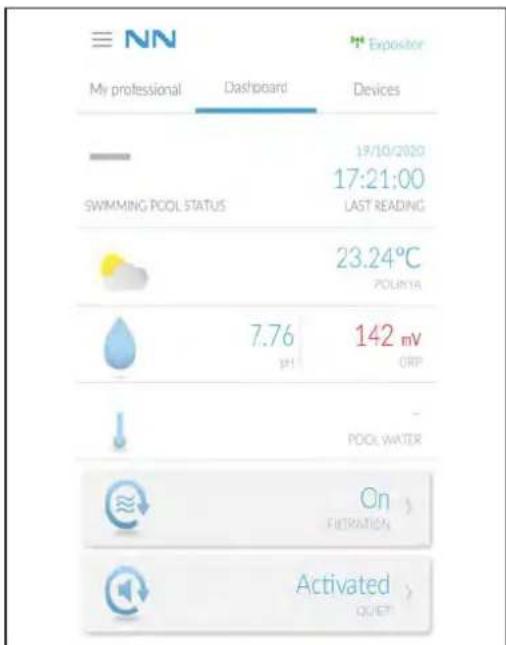

• Τηλεφορτώστε την εφαρμογή Fluidra Connect NN που διατίθεται στο App Store ή το Google Play Store.

• Συνδεθείτε στο λογαριασμό σας ή εγγραφείτε για να δημιουργήσετε έναν λογαριασμό (πρώτη χρήση).

• Αποκτήστε πρόσβαση στις παραμέτρους της πισίνας σας ή προσαρμόστε τα σημεία ρύθμισης από απόσταση. Πρόσβαση στις ρυθμίσεις της πισίνας από την καρτέλα «Πίνακας χειρισμού» Προσαρμογή των σημείων ρύθμισης από την καρτέλα «Συσκευές» EL36 6❻ Συντήρηση 6.1 I Συντήρηση των αισθητήρων Οι αισθητήρες πρέπει να καθαρίζονται κάθε 2 μήνες.

• Σταματήστε την αντλία φίλτρανσης.

• Κλείστε όλες τις βαλβίδες.

• Αφαιρέστε τον αισθητήρα και το κοχλιωτό εξάρτημα.

• Ξεπλύντε τον αισθητήρα με νερό από τη βρύση για 1 λεπτό.

• Τινάξτε το για να απομακρύνετε την περίσσεια του νερού. Για να αποφύγετε τυχόν ζημιά του ενεργού μέρους, μην το τρίβετε ή το σκουπίζετε με ένα πανί.

• Βουρτσίστε τα σημεία ένωσης και το μεταλλικό τμήμα (χρυσό) του αισθητήρα οξειδοαναγωγής χρησιμοποιώντας μια οδοντόβουρτσα για 1 λεπτό.

• Προετοιμάστε ένα αραιό διάλυμα υδροχλωρικού οξέος ρίχνοντας 1 mL (10 σταγόνες) εμπορικού υδροχλωρικού οξέος (37% HCl) σε 50 mL νερού βρύσης (1/2 ποτήρι νερό).

• Το υδροχλωρικό οξύ είναι ένα επικίνδυνο χημικό προϊόν που μπορεί να προκαλέσει εγκαύματα, πληγές και ερεθισμούς. Χειριστείτε το με μεγάλη προσοχή χρησιμοποιώντας προστατευτικό εξοπλισμό (γάντια, γυαλιά, στολή). Για περισσότερες πληροφορίες, ανατρέξτε στο δελτίο δεδομένων ασφαλείας.

• Πάντα να ρίχνετε το οξύ στο νερό.

• Μόλις ολοκληρωθεί ο καθαρισμός, απορρίψτε το διάλυμα σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα χρήσης.

• Πλύνετε τον αισθητήρα στο αραιό διάλυμα υδροχλωρικού οξέος για 2 λεπτά.

• Ξεπλύντε τον αισθητήρα με καθαρό νερό από τη βρύση για 1 λεπτό.

• Τινάξτε το για να απομακρύνετε την περίσσεια του νερού.

• Στη συνέχεια βαθμονομήστε τον αισθητήρα, βλ. § « 4.4 I Βαθμονόμηση των αισθητήρων (μοντέλα pH ή pH/ORP) »

• Τοποθετήστε τον αισθητήρα και το κοχλιωτό εξάρτημα.37 6.2 I Έλεγχος και καθαρισμός των ηλεκτροδίων Η συσκευή διαθέτει ένα έξυπνο σύστημα αντιστροφής πολικότητας προς αποφυγή της επικάθισης αλάτων στις πλάκες του ηλεκτροδίου. Η διάρκεια της αντιστροφής πολικότητας μπορεί να αλλάξει, βλ. § « Σωλήνας PVC (τοποθετημένος στην κυψέλη) »« 4.3.4. «Reverse direct»: Ρύθμιση της αντιστροφής πολικότητας για τον καθαρισμό της κυψέλης «. Παρ' όλα αυτά, στις περιοχές όπου το νερό περιέχει πολλά άλατα (είναι δηλαδή «σκληρό»), μπορεί να χρειαστεί καθαρισμός.

• Θέστε τη συσκευή και τη φίλτρανση εκτός λειτουργίας, κλείστε τις βάνες απομόνωσης, αφαιρέστε το προστατευτικό κάλυμμα και αποσυνδέστε το καλώδιο τροφοδοσίας της κυψέλης.

• Ξεβιδώστε τον δακτύλιο σύσφιξης και αφαιρέστε την κυψέλη. Ο δακτύλιος είναι οδοντωτός, γεγονός που επιτρέπει τη χρήση μοχλού σε περίπτωση που μπλοκάρει (βλ. Εικόνα

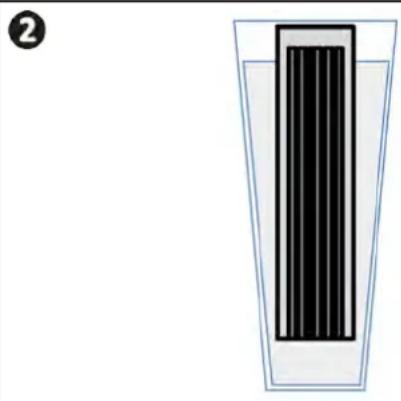

• Βυθίστε το τμήμα που περιέχει τις πλάκες ηλεκτροδίων σε κατάλληλο δοχείο που περιέχει το διάλυμα καθαρισμού (βλ. εικόνα

• Αφήστε το διάλυμα καθαρισμού να διαλύσει τις επικαθίσεις αλάτων επί περίπου 10 λεπτά. Απορρίπτετε το διάλυμα καθαρισμού σε εγκεκριμένες δημοτικές εγκαταστάσεις, ποτέ μην το ρίχνετε στο δίκτυο αποχέτευσης ομβρίων ή στο αποχετευτικό δίκτυο.

• Ξεπλύνετε το ηλεκτρόδιο με καθαρό νερό και επανατοποθετήστε το πάνω στο κολάρο υποδοχής της κυψέλης (υπάρχει οδηγός ευθυγράμμισης).

• Βιδώστε ξανά τον δακτύλιο σύσφιξης, επανασυνδέστε το καλώδιο της κυψέλης και επανατοποθετήστε το προστατευτικό κάλυμμα.

• Ξανανοίξτε τις βάνες απομόνωσης και έπειτα θέστε ξανά σε λειτουργία τη φίλτρανση και τη συσκευή. Εάν δεν χρησιμοποιείτε εμπορικό διάλυμα καθαρισμού, μπορείτε να το παρασκευάσετε μόνοι σας ναμειγνύοντας προσεκτικά 1 μέρος υδροχλωρικού οξέος σε 10 μέρη νερού (Προσοχή: ρίχνετε πάντα το οξύ στο νερό και όχι το αντίθετο και να φοράτε κατάλληλο προστατευτικό εξοπλισμό). EL38 6.3 I Συντήρηση της περισταλτικής αντλίας

• Για να αποφευχθεί η άσκοπη λειτουργία της αντλίας, η στάθμη του δοχείου pH-Minus (οξύ) πρέπει να ελέγχεται κάθε 2 έως 12 μήνες ανάλογα με την εγκατάσταση (βλ. παρακάτω πίνακα). Υδροχλωρικό

Πολύ διαβρωτική ατμόσφαιρα (μη συνιστώμενη εγκατάσταση) - Έλεγχος κάθε 2 έως 3 μήνες Διαβρωτική ατμόσφαιρα (Αποδεκτή εγκατάσταση) - Έλεγχος κάθε 3 έως 6 μήνες Μη διαβρωτική ατμόσφαιρα (Συνιστώμενη εγκατάσταση) - Έλεγχος κάθε 6 έως 12 μήνες

• Για να ελέγξετε τη σωστή λειτουργία της αντλίας pH: - Βεβαιωθείτε για την καλή κατάσταση του σωλήνα ( ) και για τη στεγανότητα των συνδέσεων - Βεβαιωθείτε ότι η βάση του κυλίνδρου περιστρέφεται σωστά ( ).39 6.4 I Χειμερινή λειτουργία Η συσκευή διαθέτει σύστημα προστασίας που περιορίζει την παραγωγή χλωρίου σε περίπτωση κακών συνθηκών λειτουργίας, όπως το κρύο νερό (χειμώνας) ή η έλλειψη αλατιού.

• Ενεργητική χειμερινή λειτουργία = φίλτρανση σε λειτουργία κατά τη διάρκεια του χειμώνα: κάτω των 10 °C είναι προτιμότερο να θέτετε τη συσκευή εκτός λειτουργίας. Πάνω από τη θερμοκρασία αυτή, αφήστε τη σε λειτουργία.

• Παθητική χειμερινή λειτουργία = χαμηλωμένη στάθμη νερού: θέστε τη συσκευή εκτός λειτουργίας και αφήστε την κυψέλη τοποθετημένη χωρίς νερό με τις βάνες απομόνωσης ανοιχτές, εάν υπάρχουν.

• Χειμερινή λειτουργία αισθητήρων = Κρατήστε τον πλαστικό σωλήνα του αισθητήρα (ο οποίος περιέχει ένα διάλυμα αποθήκευσης) για επαναχρησιμοποίηση κατά τη διάρκεια της προετοιμασίας για τη χειμερινή περίοδο. Οι αισθητήρες πρέπει πάντα να αποθηκεύονται υγροί (ποτέ στεγνοί). Πρέπει να τους αποθηκεύσετε στο σωλήνα μαζί με το διάλυμα αποθήκευσης 3 mol/L KC ή τουλάχιστον σε νερό βρύσης. 6.5 I Εκ νέου θέση σε λειτουργία της πισίνας Απαιτούμενες ενέργειες:

• Ρύθμιση της στάθμης του νερού (υψηλό ή χαμηλό).

• Έλεγχος ρυθμίσεων νερού: TAC/TH/pH/αλατότητα/χλώριο/σταθεροποιητής/χαλκός/μέταλλα και προσαρμογή παραμέτρων για να έχετε μια ισορροπημένη και υγιεινή πισίνα, βλ. § « 3.1 I Εξισορρόπηση του νερού ».

• Έλεγχος της κατάστασης του εξοπλισμού (αντλία, φίλτρο, χλωριωτής, κυψέλη ηλεκτρόλυσης).

• Έλεγχος των αισθητήρων, κατόπιν καθαρισμός και επαναβαθμονόμηση.

• Μόλις το αλάτι φτάσει στο απαιτούμενο επίπεδο (4.000 ppm ή 5.000 ppm) και διαλυθεί εντελώς στο νερό, επανεκκινήστε τον χλωριωτή άλατος. EL40 7❼ Αντιμετώπιση προβλημάτων

• Προτού επικοινωνήσετε με τον μεταπωλητή σας, σε περίπτωση δυσλειτουργίας της συσκευής, προσπαθήστε να προβείτε σε απλούς ελέγχους με τη βοήθεια του πίνακα που ακολουθεί.

• Εάν το πρόβλημα παραμένει, επικοινωνήστε με τον μεταπωλητή.

• : Ενέργειες που πρέπει να αναλαμβάνονται από ειδικευμένο τεχνικό 7.1 I Ειδοποιήσεις χρήστη Μήνυμα Πιθανή αιτία Λύση
• Η συσκευή βγαίνει αυτόματα από τη λειτουργία βαθμονόμησης μετά από δύο λεπτά χωρίς ενέργεια από τον χρήστη. Αυτό το μήνυμα θα εμφανιστεί γρήγορα στην οθόνη.• Οι πληροφορίες είναι ενδεικτικές, δεν απαιτείται καμία ενέργεια. • Εάν είναι απαραίτητο, επαναλάβετε τη διαδικασία βαθμονόμησης από την αρχή, βλ. § « 4.4 I Βαθμονόμηση των αισθητήρων (μοντέλα pH ή pH/ORP) »• Η τιμή που εντοπίστηκε κατά τη βαθμονόμηση είναι πολύ διαφορετική από την αναμενόμενη τιμή, η βαθμονόμηση δεν είναι δυνατή. • Ελέγξτε οπτικά την κατάσταση του αισθητήρα και ξεπλύνετε τον αισθητήρα.• Κάντε μια μέτρηση ξανά σε ένα ρυθμιστικό διάλυμα, περιμένετε 15 δευτερόλεπτα και μετά βαθμονομήστε ξανά εάν η μέτρηση είναι λανθασμένη.
• Καθαρίστε τον αισθητήρα ή αντικαταστήστε τον εάν είναι απαραίτητο.• Η τιμή που εντοπίστηκε κατά τη βαθμονόμηση είναι πολύ ασταθής, η βαθμονόμηση δεν είναι δυνατή. • Ελαττωματική ασφάλεια της αντλίας pH.• Βεβαιωθείτε ότι η αντλία pH δεν έχει υποστεί ζημιά. • Αντικαταστήστε την ασφάλεια της αντλίας pH (μέσα στη μονάδα τροφοδοσίας του χλωριωτή).• Η αντλία pH σταματά. • Η τιμή ρύθμισης του pΗ δεν επιτεύχθηκε εγκαίρως.
• Ελέγξτε την τιμή του pH και βαθμονομήστε τον αισθητήρα pH εάν είναι απαραίτητο. • Ελέγξτε τον σωλήνα της αντλίας pH και το δοχείο για να βεβαιωθείτε ότι το H-minus μπορεί να εγχυθεί.• Ρυθμίστε την ώρα ενεργοποίησης συναγερμού, βλ. § « 4.3.13. Ρύθμιση ενεργοποίησης του συναγερμού «Θερμοκρασία» ».• Επαναφορά του συναγερμού: πατήστε το
• Σταθερό κόκκινο: Το σημείο ρύθμισης της θερμοκρασίας είναι χαμηλότερο ή υψηλότερο από τη μετρούμενη τιμή (χωρίς αποκλεισμό)• Αναβοσβήνει: Πρόβλημα αγωγιμότητας νερού: η συσκευή δεν φτάνει την παραγωγή 100%• Ελέγξτε το εύρος ενεργοποίησης συναγερμού (βλ. § « 4.3 I Προσβάσιμες παράμετροι από τη λειτουργία διαμόρφωσης »).• Ελέγξτε την καλωδίωση των ηλεκτροδίων: τηρήστε τους αριθμητικούς κωδικούς και τα χρώματα (βλ. § « 2.1.3. Σύνδεση της κυψέλης στο κιβώτιο ελέγχου »)• Ελέγξτε τη θερμοκρασία νερού.• Ελέγξτε την κατάσταση των πλακών της κυψέλης.
• Μετρήστε τη συγκέντρωση άλατος στο νερό της πισίνας χρησιμοποιώντας έναν δοκιμαστή άλατος ή δοκιμαστική ταινία και, στη συνέχεια, προσθέστε αλάτι στην πισίνα για να διατηρήσετε το επίπεδο στα 4 g/L ή 5 g/L. Συμβουλευτείτε τον μεταπωλητή εάν είναι απαραίτητο.
• Σταθερό κόκκινο: Το σημείο ρύθμισης της συγκέντρωσης άλατος είναι χαμηλότερο ή υψηλότερο από τη μετρούμενη τιμή (χωρίς αποκλεισμό)• Αναβοσβήνει: Πρόβλημα αγωγιμότητας νερού: η συσκευή δεν φτάνει την παραγωγή 100%• Σταθερό κόκκινο: Το σημείο ρύθμισης του pH είναι χαμηλότερο ή υψηλότερο από τη μετρούμενη τιμή (χωρίς αποκλεισμό)
• Σταθερό κόκκινο: Το σημείο ρύθμισης του δυναμικού Redox είναι χαμηλότερο ή υψηλότερο από τη μετρούμενη τιμή (χωρίς αποκλεισμό)
• Βραχυκύκλωμα στην κυψέλη ή κακώς συνδεδεμένη κυψέλη.
• Φθαρμένο ηλεκτρόδιο: η κυψέλη είναι εξαντλημένη • Ελέγξτε τις συνδέσεις της κυψέλης. • Αντικαταστήστε την κυψέλη εάν είναι απαραίτητο: συμβουλευτείτε τον μεταπωλητή41
• Πρόβλημα ροής νερού: - Βλάβη της αντλίας φίλτρανσης - Φίλτρο ή skimmer λερωμένα - Αποσύνδεση ή βλάβη του αισθητήρα ροής.
• Ελέγξτε την αντλία, το φίλτρο, το ή τα skimmer και τις βάνες παράκαμψης. Καθαρίστε τα εάν χρειάζεται. • Ελέγξτε τις συνδέσεις των καλωδίων (αισθητήρας ροής).• Ελέγξτε την καλή λειτουργία του αισθητήρα ροής: αντικαταστήστε τον εάν απαιτείται: συμβουλευτείτε τον μεταπωλητή σας • Η συσκευή δεν παράγει πλέον.
• Αυξήστε την παραγωγή. Ξεχωρίστε με σαφήνεια την πραγματική παραγωγή της συσκευής και το σημείο ρύθμισης.• Ζητήστε τον έλεγχο του κιβωτίου ελέγχου από ειδικευμένο τεχνικό.Η μπλε ένδειξη περιστρέφεταιΟι τιμές δεν εμφανίζονται.• Η συσκευή βρίσκεται σε κατάσταση αναμονής.• Ξεκλειδώστε την οθόνη (βλ. § « 4.1.2. Ξεκλείδωμα της οθόνης »).• Απενεργοποιήστε τη λειτουργία εξοικονόμησης ενέργειας για να μπορείτε να διαβάσετε τις τιμές όταν η συσκευή βρίσκεται σε κατάσταση αναμονής, βλ. § « 4.3.15. Λειτουργία εξοικονόμησης ενέργειας της διεπαφής χρήστη ». Συμβουλή: σε περίπτωση που χρειαστείτε βοήθεια, ενημερώστε τον μεταπωλητή σας για την κατάσταση της συσκευής ώστε να κερδίσετε χρόνο 7.2 I Επιδράσεις του σταθεροποιητή στο χλώριο και την οξειδοαναγωγή Μια πισίνα ιδανικά έχει επίπεδο σταθεροποιητή 30 ppm και pΗ 7,4. 1 ppm ελεύθερου χλωρίου = 700 mV

• Ως αποτέλεσμα, ο χρήστης μπορεί να προσαρμόσει την ανάγκη χλωρίωσης στα 700 mV για να διατηρήσει ένα επίπεδο 1 ppm στην πισίνα.

• Εάν το επίπεδο του σταθεροποιητή φτάσει τα 90 ppm, η τιμή Redox θα είναι ψευδής και 1 ppm ελεύθερου χλωρίου θα αντιστοιχεί σε 500 mV.

• Εάν ο χρήστης διατηρήσει το σημείο ρύθμισης στα 700 mV, θα πάρει τελικά μια συγκέντρωση χλωρίου 5 ppm. ΕΠΙΠΕΔΟ ΧΛΩΡΙΟΥ (PPM) ΜΕΤΡΗΣΗ REDOX (MV) Διακύμανση της μέτρησης Redox σε συνάρτηση προς το επίπεδο συγκέντρωσης του σταθεροποιητή (pH 7,4, 25 ° C)*. Τιμή ρύθμισης Περιεχόμενο σταθεροποιητή 90 ppm Περιεχόμενο σταθεροποιητή 30 ppm
