BEDIENUNGSANLEITUNG eXPERT pH ZODIAC

Montage- und Gebrauchsanleitung - Deutsch Salzelektrolysegerat
Übersetzung der Originalanleitung in französcher Sprache

DE

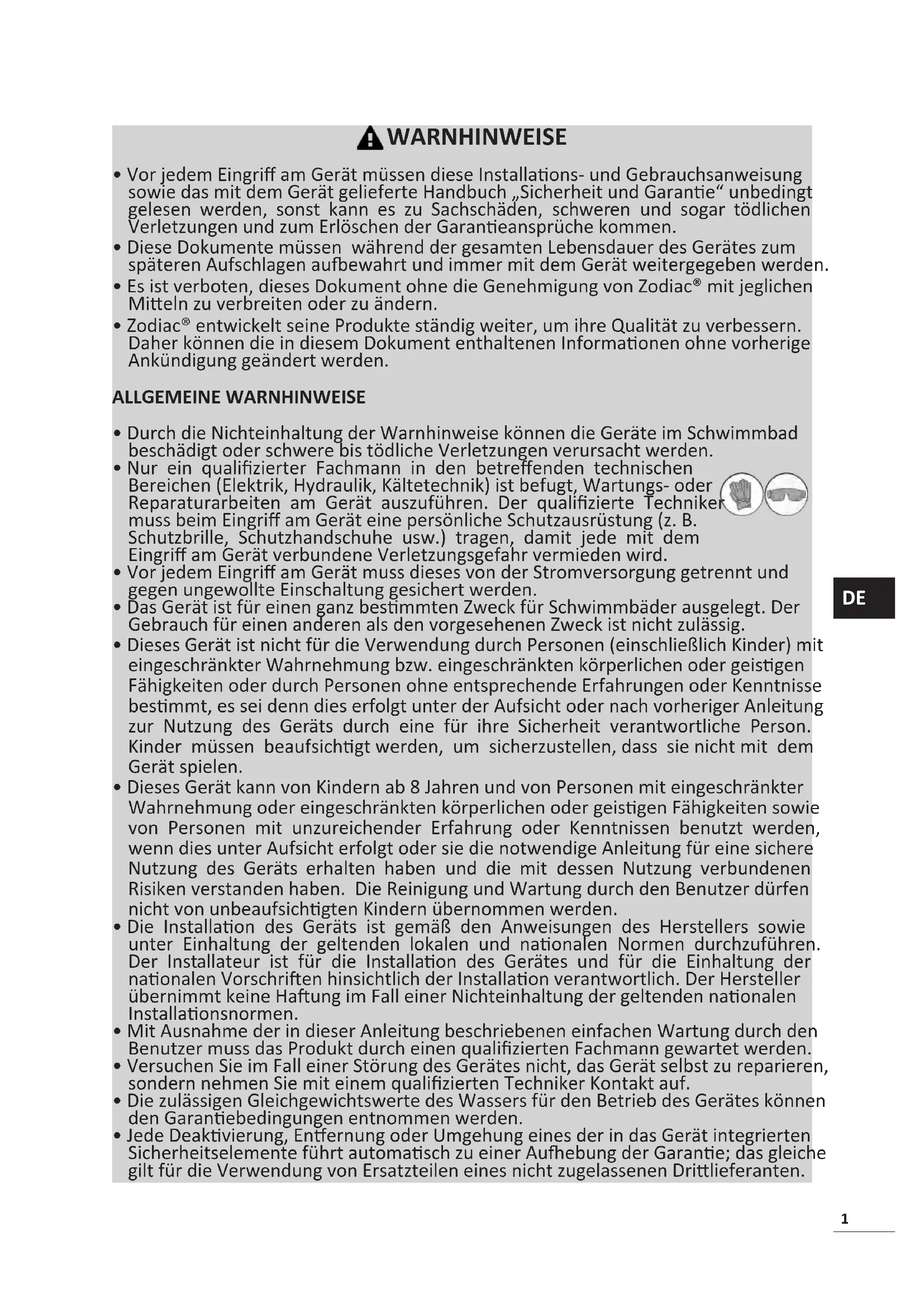

• Vor jedem Eingriff am Gerät müssen diese Installations- und Gebrauchsanweisung sowie das mit dem Gerät gelieferte Handbuch „Sicherheit und Garantie" unbedingte gelesen werden, sonst kann es zu Sachschäden, schweren und)sogar tödlichen Verletzungen und zum Erlöschen der Garantieansprüche kommt.
• Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren Aufschlagen aufbewahrt und immer mit dem Gerät weitergegeben werden.
• Es ist verboten,这点 Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitteln zu verbieten oder zu ändern.
• Zodiac® entwickelt seine Produkte ständig weiter, um ihre Qualität zu verbessern. Daher können die in this dem Dokument enthaltenen Informationen ohne vorherige Ankündigung geändert werden.

ALLGEMEINEWARNHINWEISE

• Durch die Nichteinhaltung der Warnhinweise konnen die Geräte im Schwimmbad beschädigt oder schwere bis tödliche Verletzungen verursacht werden.
• Nur ein qualifizierter Fachmann in den betreffenden technischen Bereichen (Elektrik, Hydraulik, Kaltetechnik) ist befugt, Wartungs- oder Reparaturarbeiten am Gerät auszuführen. Der qualifizierte Techniker muss beim Eingriff am Gerät eine persönliche Schutzausrücktung (z. B. Schutzbrille, Schutzhandschuhe usw.) tragen, damit jeder mit dem Eingriff am Gerät verbundene Verletzungsgefahr vermieden wird.
• Vor jedem Eingriff am Gerät muss这点es von der Stromversorgung getrennt und gegen ungewolte Einschaltung geschichert werden.
• Das Gerät ist für einen ganz bestimmten Zweck für Schwimmbader ausgelegt. Der Gebrauch für einen anderen als den vorgesehenen Zweck ist nicht zulässig.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkter Wahrnehmung bzw. eingeschränkten körperlichen oder geistigen Fähigkeiten oder durch Personen ohne entsprechende Erfahrungen oder Kenntnisse bestimmt, es sei Denn dies erfolgt unter der Aufsicht oder nach vorheriger Anleitung zur Nutzung des Geräts durch eine für ihre Sicherheit verantwortliche Person. Kinder muss beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkter Wahrnehmung oder eingeschränkten körperlichen oder geistigen Fähigkeiten sowie von Personen mit unzureichender Erfahrung oder Kenntnissen benutzt werden, wenn dies unter Aufsicht erfolgt oder sie die notwendige Anleitung für eine sichere Nutzung des Geräts erhalten haben und die mit dessen Nutzung verbundenen Risiken verstanden haben. Die Reinigung und Wartung durch den Benutzer)dürfen nicht von unbeaufsichtigten Kindern übernommen werden.
• Die Installation des Geräts ist gemäß den Anweisungen des Herstellers sowie unter Einhaltung der geltenden lokalen und nationalen Normen durchzuführen. Der Installateur ist für die Installation des Gerätes und für die Einhaltung der nationalen Vorschriften hinsichtlich der Installation verantwortlich. Der Hersteller übernimmt keine Haftung im Fall einer Nichteinhaltung der geltenden nationalen Installationsnormen.
• Mit Ausnahme der in dieser Anleitung beschrieben einen einfen Wartung durch den Benutzer muss das Produkt durch einen qualifizierten Fachmann gewartet werden.
• Versuchen Sie im Fall einer Störung des Gerätes nicht, das Gerät selbst zu reparieren, sondernnehmenSiemiteinem qualifiziertenTechnikerKontaktauf.
  Die zulässigen Gleichgewichtswerte des Wassers für den Betrieb des Gerätes konnen den Garantiebedingungen entnommen werden.

• Jede Deaktivierung, Entfernung oder Umgehung eines der in das Gerät integrierten Sicherheitselemente führt automatisch zu einer Aufhebung der Garantie; das gleiche gilt für die Verwendung von Ersatzteilen eines nicht zugelassenen Drittlieferanten.

• Esarfkein Insektizid oder anderes (entzündbares oder nicht entzündbares) chemisches Produkt auf das Gerat gespruht werden, weil dadurch das Gehause beschadigt und ein Brand ausgelost werden kann.

WARNMELDUNGEN IN ZUSAMMENHANG MIT ELEKTRISCHEN GERÄTEN

Die Stromversorgung des Gerätes muss durch eine eigene
Fehlerstromschutzeinrichtung von 30 mA gemäß den am Installationsort geltenden Normen geschützt werden.
- Zum Anschluss des Gerätes kein Verlängerungskabel verwenden; es direkt an einen passenden Versorgungsstromkreis anschließen.
- Vor jeder Nutzung ist Folgendes zu prüfen:
- Die auf dem Typenschild des Gerätes angegebene erforderliche Eingangsspannung entspricht der Netzspannung.
- Der Stromversorgungsbetrieb ist mit den elektrischen Anforderungen des Gerätes kompatibel und ordnungsgemäß geerdet.
- Wenn das Gerät nicht richtig Funktioniert oder wenn es Gerüche freiersetzt, schalten Sie das Gerät dazu aus,ziehen Sie den Stecker und wenden Sie sich an einen Fachmann.
- Vor Wartungs- oder Instandsetzungarbeiten sicherstellen, dass das Gerät ausgeschaltet und komplett vom Stromnetz getrennt ist.
- Das Gerätarf während des Betriebs nicht vom Stromnetz getrennt und wieder angeschlossen werden.
- Am Gerät keine Instandhaltungs- oder Wartungsarbeiten mit nassen Handen durchführren und auch nicht, wenn das Gerät Nass ist.
- Bevor das Gerät an die Stromquelle angeschlossen wird, sicherstellen, dass der Anschlussblock, an den das Gerät angeschlossen werden soll, in Ordnung ist und weder Schäden noch Rostspuren aufweist.
- Für jedem Element oder jeder Baugruppe, die eine Batterie enthalt: Laden Sie die Batterie nicht auf, erhöhen Sie sie nicht auseinander, werfen Sie sie nicht ins Feuer. Setzen Sie sie nicht hohen Temperatures oder der direkten Sonneneinstrahlung aus.
- Bei Gewitter muss das Gerät vom Stromnetz getrennt werden, um eine Beschädigung durch Blitzeinschlag zu vermeiden.
- Das Gerätarf nicht in Wasser oder Schlamm getaucht werden.

Recycling

Dieses von der europäischen WEEE-Richtlinie 2012/19/EU (Richtlinie über Elektro- und Elektronik-Altgeräte) vorgeschriebene Symbol beweutet, dass Sie Ihr Gerät nicht mit dem Haushaltsmull entsorgen)duren. Es muss getrennt gesammelt werden, damit es wiederverwendet, recycliert oder verwertet werden kann. Wenn es potenziell umweltgeführende Stoffe enthalt, müssen diese entsorgt oder neutralisiert werden. Ihr Händler kann Sie über die Recyclingbedingungen informieren.

INHALT

Kenndaten 4

1.1 | Inhalt 4
1.2 | Technische Daten 5
1.3 | Abmessungen 6
1.4 | FunktionSprinzip 6

Installation des Salzelektrolysegerätes 7

2.1 Installation der Elektrolysezelle 7
2.2 I Installation des Paddelschalters 11
2.3 I Installation der Sonden (pH & pH/ORP, je nach Modell) 12
2.4 I Installation der pH-Pumpe (pH\& pH / ORP, je nach Modell) 13
2.5 I Installation der Steuerbox 15
2.6 I Anschluss von Hilfsgeräten 16

Vorbereitung des Schwimmbeckens 19

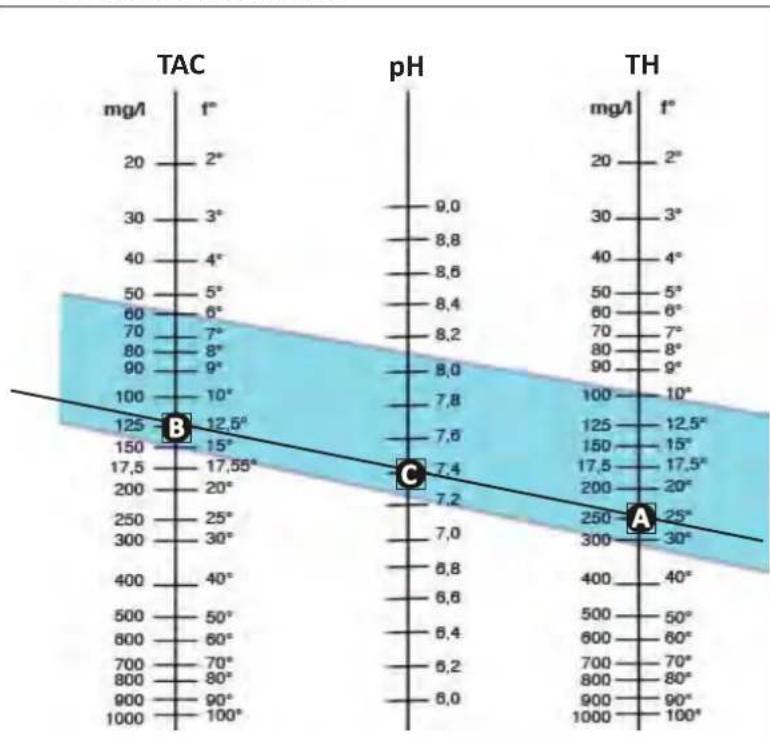

3.1 I Gleichgewicht des Wassers herstellen 19
3.21 Salz hinzufugen 20

Benutzung 21

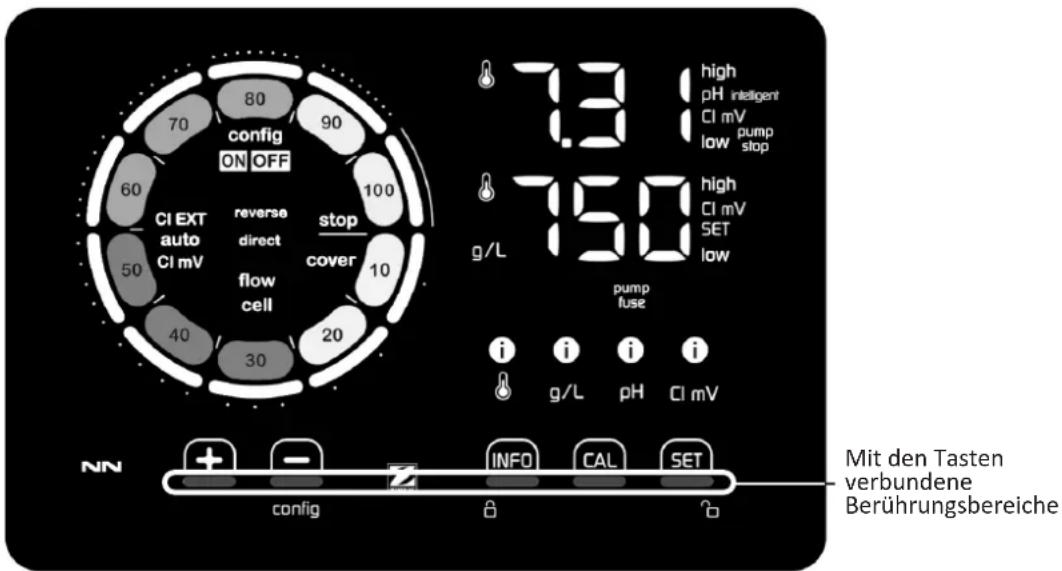

4.1 Bedieneinheit 21
4.2 I Regelmäßige Verwendung 23
4.3 Im Konfigurationsmodus zugangliche Parameter 24
4.4 I Kalibrierung der Sonden (Modelle pH oder pH/ORP) 32

Fernsteuerung über Fluidra Connect und die App NN 34

5.1 Anschluss des Elektrolysegerätes an die Domotik-Steuerbox Fluidra Connect 34
5.2 I Fernsteuerung des Elektrolysegerätes über die App NN 35

Instandhaltung 36

6.1 Wartung der Sonden 36

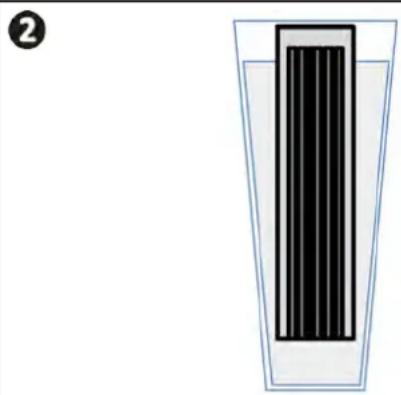

6.2 I Kontrolle und Reinigung der Elektroden 37
6.3 I Wartung der Peristaltikpumpe 38
6.4 Einwinterung 39
6.5 I Wiederinbetriebnahme des Schwimmbeckens 39

7 Problembehebung 40

7.1 Störmeldungen 40
7.2 I Auswirkung des Stabilisators auf Chlorgehalt und Redox-Wert 41

1 Kenndaten

1.1 | Inhalt

A

B
C

D

E

F

G

		eXPERT eXPERT pH	eXPERT pH/ORP
A	Steuerbox	✔	✔
B	Elektrolysezelle	✔	✔
C	Wandbefestigungsset	✔	✔
D	Paddelschalter mit Installations-Set	✔	✔
E	Sondenträgerset		✔
F	pH-Sonde (blau) + Pufferlösungen pH 7 und pH 4		✔
G	pH-Pumpenset: Peristaltikpumpe, Filter, Impfventil, 2 Meter lange Ansaugleitung (durchsichtig, PVC 6x4) und Impfleitung (weiß, PE 6x4)		✔
H	Redox-Sonde (gelb, mit Goldspitze) + Redox-Pufferlösung 470 mV		✔

Mitgeliefert

1.2 I Technische Daten

eXPERT	7 12 21	30 40
Wassertemperatur für den Betrieb 5 - 40°C
Behandeltes Wasservolumen (m3) (gemäßiges Klima, 8 Filterstunden am Tag)	30 50 10	0 140 180
Nennwert der Chlorproduktion 7 g/h 12 g/h	21 g/h	40 g/h
Ausgangsennström 3,5 A 6 A 3,5 A 6 A 6,5 A	A
Sicherung (5x20 mm) 1 A T 2 A T 2 A T 3,15	A T 4 A T
Empfohlener Salz gehalt (g/l)	5	5	4	4	4
	Min.-max.: 4-10
Versorgungsspannung	230V50-60 Hz
Elektrische Leistung	46 W	92 W	92 W	184 W	207 W
Schutzart	IPX5
Erforderlicher Mindestdurchfluss durch die Zelle (m3/h)	3	3	5	6	8
Maximal zugelassener Druck in der Zelle	1 bar
Anzahl der Elektroden	3	5	7 11 13
Anschluss der Zelle	Ø 63 mm (bei 50 mm-Rohren PVC-Reduzierfittings Ø 50 mm verwenden)
Sondentyp	Kombinierte Glassonden Ø12 mm
pH-Messskala	0,0 - 9,9 pH
pH-Messgenauigkeit	0,01
Toleranz der Sonde	0-40°C, Wassergeschwindigkeit ≤ 2 m/s
Kalibrierung pH-Sonde	Halbautomatisch mit 2 Punkten (pH 4 und pH 7)
Redox-Messskala	0 - 999 mV
Redox-Messgenauigkeit	1 mV
Kalibrierung der Redox-Sonde	Halbautomatisch mit 1 Punkt (470 mV)
Maximaler Gegendruck (Einspritzventil)	1,5 bar
Förderleistung der Peristaltikpumpe (pH)	1,5 L/Std.
Länge des Kabels Steuerbox-Zelle	1,5 m
Nettogewicht mit Verpackung (kg)	9 11 13	15 17

DE

1.3 | Abmessungen

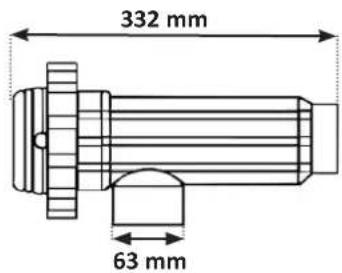

1.3.1.Zelle

1.3.2. Paddelschalter (und Installations-Set)

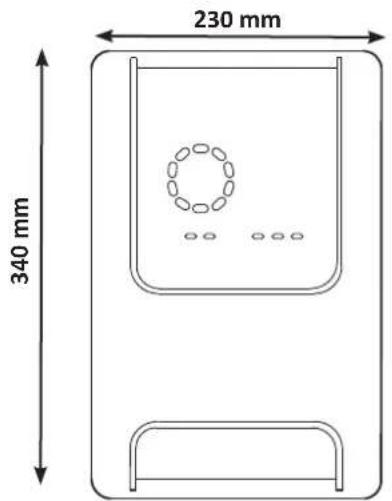

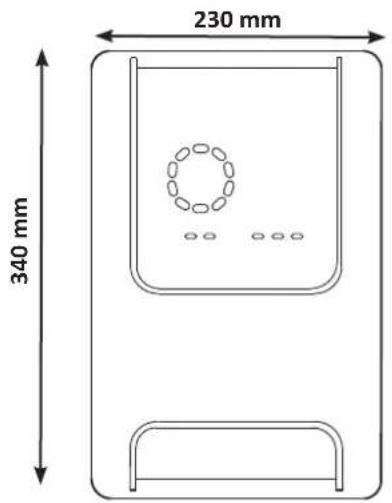

1.3.3. Steuerbox

1.4 I Funktionsprinzip

Das Elektrolysegerat besteht aus einer Elektrolysezelle (mit Elektroden) und einer Steuerbox.

Wenn das im Schwimmbecken enthaltene Salzwasser die Zelle durchlauft, findet dank des von den Elektroden abgegebenen Stroms eine Elektrolysereaktionstatt, bei der die Chloridionen (aus dem Salz im Beckenwasser) in Chlorgas umgewandelt werden. Chlorgas ist ein starkes Desinfektionsmittel und wird sofort in Wasser gelost. Durch den Verbrauch an thisem Desinfektionsmittel, der sich aus der Poolnutzung ergibt (durch organische Stoffe) und UV-Strahlung, wandelt es sich anschließend wieder in Salz um.

Das Elektrolysegerat erzeugt dazuklische Reaktion zur Herstellung von Chlor.

2 Installation des Salzelektrolysegerätes

2.1 Installation der Elektrolysezelle

Die Zelle muss immer das letzte Element sein, das an der Rückleitung zum Becken installiert wird (siehe §2.1.1. Einbau der Zelle und des Sondentragers (je nach Modell)).
- Wir empfehlen, die Zelle immer als Bypass zu installmentieren. Diese Montage ist Pflicht, wenn der Durchfluss größter ist als 18m^3/h , um Strömungsverlusten vorzubeugen. Ein Ventil, das den Durchfluss reguliert, muss eingesetzt werden.
- Wenn die Zelle in einen Bypass installiert wird, ist an der Ausströmmeite der Zelle ein Rückschlagventil an Stelle eines manuellen Ventils anzubringen, um jeder Gefahr einer falschen Einstellung und einer schlechten Zirkulation in der Zelle auszuschreiben.

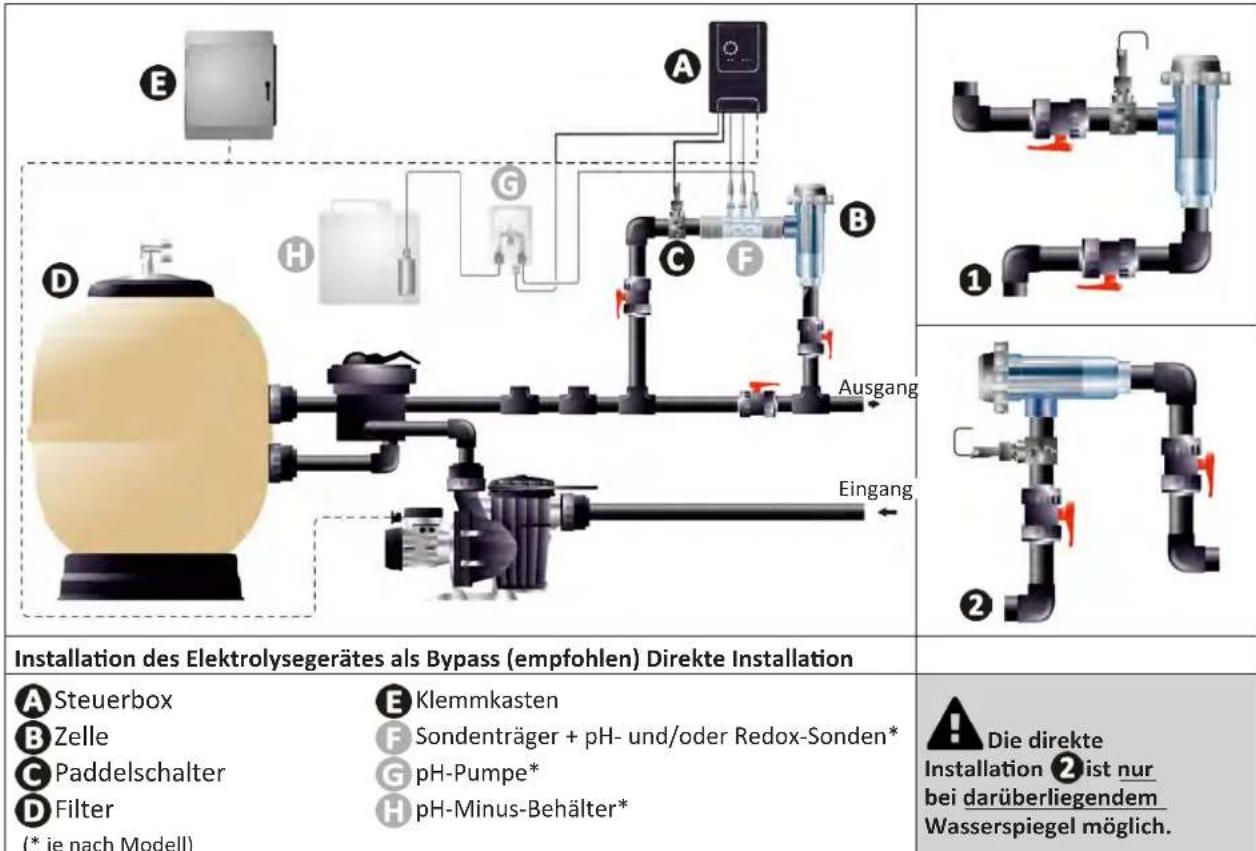

2.1.1. Einbau der Zelle und des Sondenträgers (je nach Modell)

Die Zelle musc auf der Rohrleitung nach dem Filtersystem, nach den eventuellen Sonden und nach einer eventuellen Heizanlage installiert werden.
Die Installation der Zelle muss einen leichten Zugang zu den installierten Elektroden ermöglich.
- Es muss möglich sein, die Zelle mit zwei Ventilen von der übrigen Anlage zu isolieren, so dass Wartungsarbeiten durchgeführt werden können, ohne dass das Schwimmbecken entleert werden muss.

Die auf der Zelle angegebene Strömungsrichtung des Wassers ist einzuhalten.
- Das Zirkulationssystem muss den erforderlichen Mindestdurchfluss garantieren (siehe § 1.2 | Technische Daten").

• Bei Rohren mit einem von 50 mm führen Sie die PVC-Klebereduzierstücke mit entsprechendem Durchmesser verwenden.
• Das Netzkabel der Zelle unter Einhaltung der Farbcodes der Leiter anschlieben (roter, gelber, orangefarbener Steckverbinder) und danach die Schutzkappen anbringen (siehe § 2.1.3. Anschluss der Zelle an die Steuerbox").

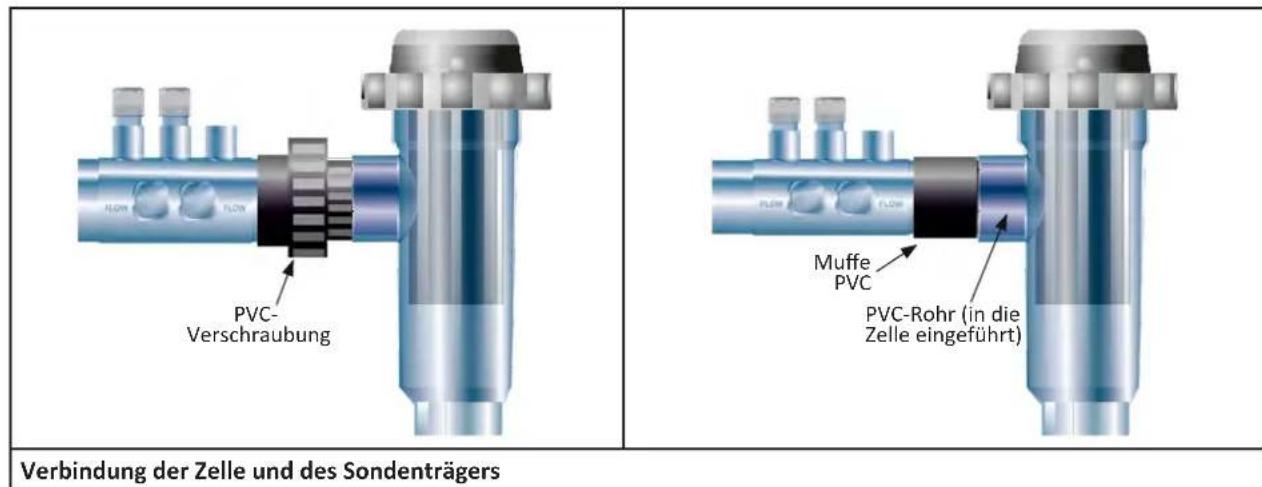

2.1.2. Verbindung der Zelle und des Sondenträgers

• Den Sondentrager und die Zelle nicht direkt aneinander verkleben: Eine PVC-Verschraubung (nicht mitgeliefert) verwenden, um diese beiden Elemente zusammenzufugen.

Es ist auch möglich, diese Verbindung mit einem 6 bis 8 cm langen PVC-Rohr 63 cm mit einem abgeschragten Ende (das Ende muss mit dem Zelleneingang verklebt werden) und einer PVC-Muffle (zwischen PVC-Rohr und Sondenträger zu verkleben) herzustellen.

Für die Verbindung zwischen der Zelle und dem Sondenträger wie folgt vorgehen:

• Den Sondentrager, den Zelleneingang und den Verbindungsanschluss mit einem PVC-Reiniger (nicht mitgeliefert) entfetten.
• Den Sondentrager und den weiblichen Teil des Verbindungsanschlusses verkleben und beiden Teile bis zum Anschlag zusammenziehen. Überschüssigen Klebstoff mit einem feuchten Tuch abwischen.
• Den Zelleneingang und den mannlichen Teil des Verbindungsanschlusses verkleben und beiden Teile bis zum Anschlag zusammen. Überschüssigen Klebstoff mit einem feuchten Tuch abwischen.

2.1.3. Anschluss der Zelle an die Steuerbox

Die Schutzkappe der Zelle durch Drehen gegen den Uhrzeigersinn öffnen.

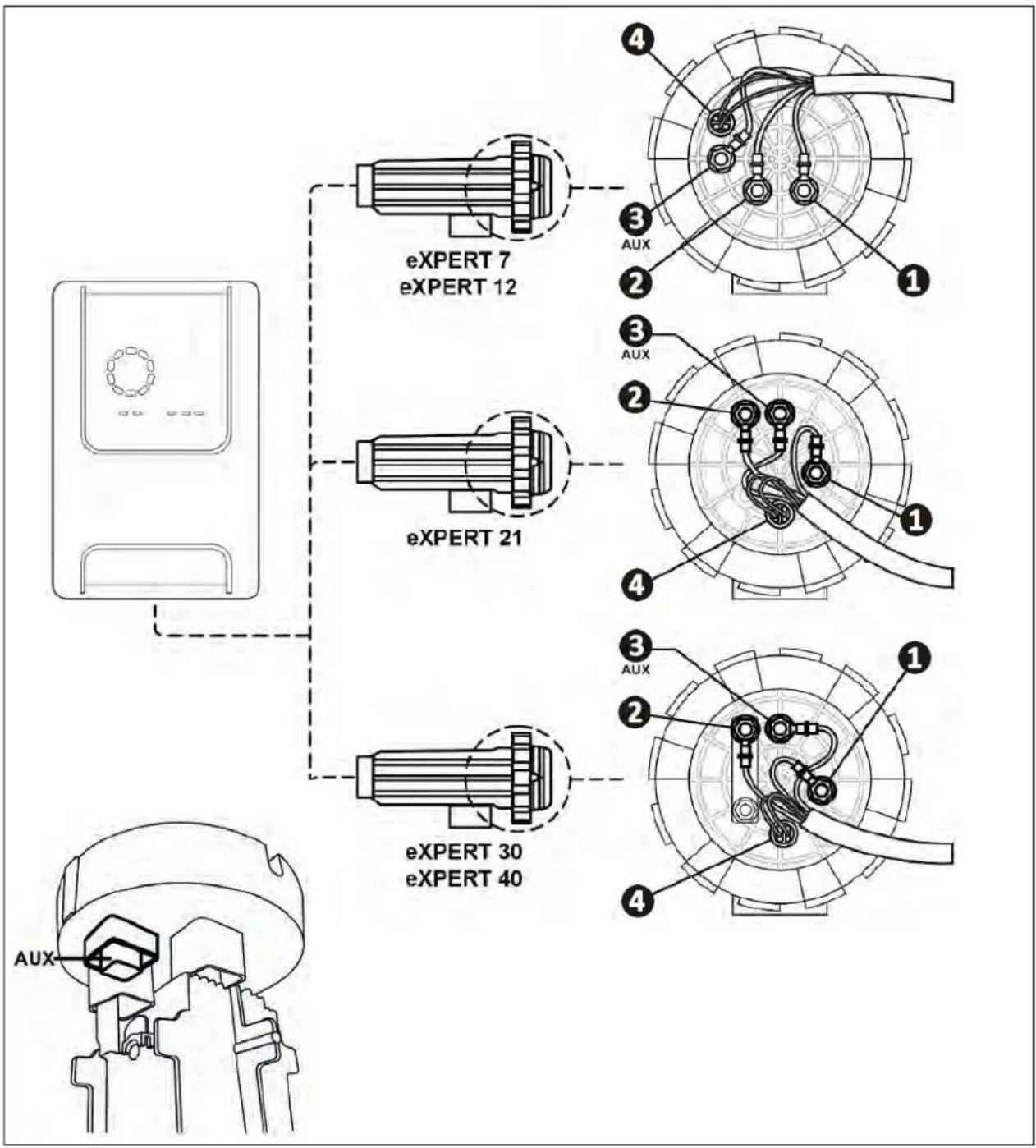

Die Funktion≦des Leiters (rot, gelb, orange) des Netzkabels ist zugeordnet:

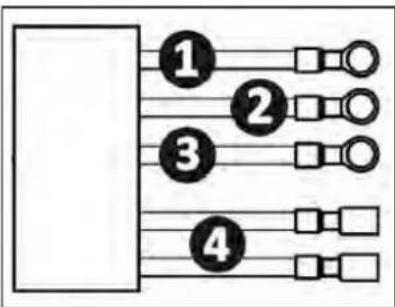

	Farbe des Kabels Funktion
1	Rot Elektrolyse
2	Rot Elektrolyse
3	Gelb AUX / Leitfähigkeit
4	Orange Temperatur

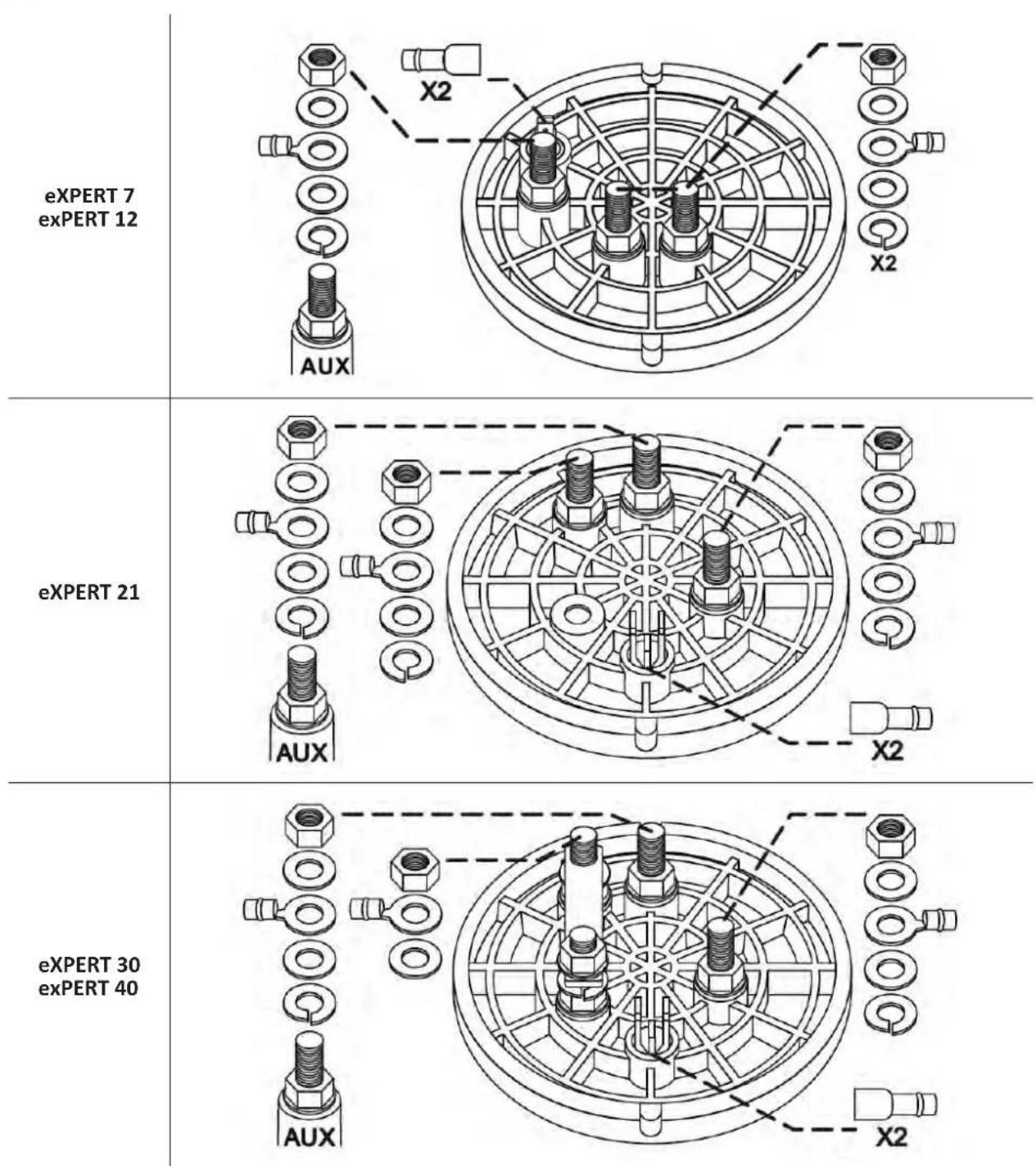

• Auf der Zelle die Klemmpunkte jeder Funktion entsprechend dem Modell des Geräts zuordnen:

Die Verbindungen durch die richtige Reihenfolge der Kabelschuhe, Unterlegscheiben und Mutter montieren (siehe Tabelle unten).

Die obere mutter nur von Hand sorgfältig festziehen (Gefahr eines irreversiblen Lecks).

Die Zelle an die Steuerbox anschlieben, siehe § 2.5 I Installation der Steuerbox".

2.2 I Installation des Paddelschalters

• Bei Missachtung der Angaben zur Installation kann die Zelle zerstört werden. Die Haftung des Herstellers ist dieser Fall ausgeschlossen.
• Der Paddelschalter hat eine Installationsrichtung (der aufgezeichnete Pfeil zeigt die Strömungsrichtung des Wassers an). Sicherstellen, dass er richtig auf der Aufnahmeschelle positioniert ist, so dass er die Produktion des Geräts unterbricht, wenn die Filterung unterbrochen wird.
• Den Paddelschalter und seine Aufnahmeschelle (mitgeliefert) unbedingt kurz vor der Zelle und nach einem eventuellvorhandenen Ventil in dem Durchflussabschnitt, der die Zelle versorgt, installmenten.

Die Muttern von Hand festziehen.

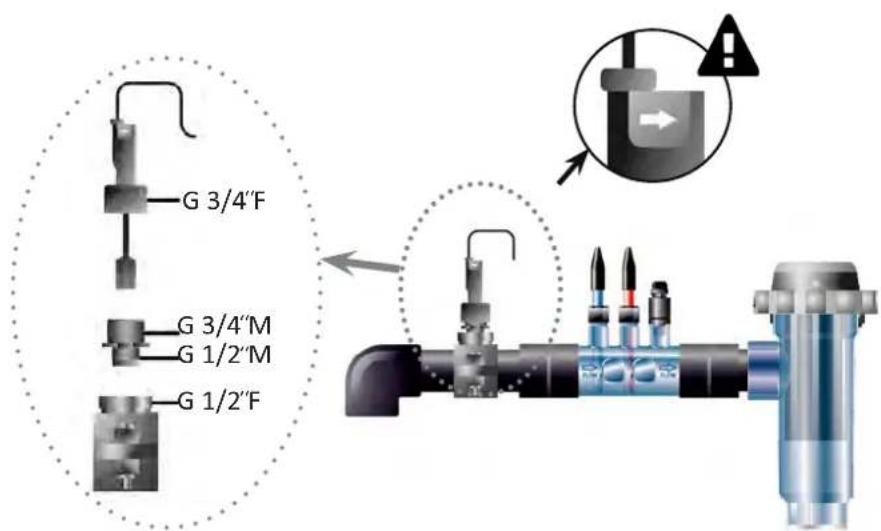

Installation des Paddelschalters und Installations-Sets

2.3 I Installation der Sonden (pH & pH/ORP, je nach Modell)

Die Sondearf auf keinen Fall mit einem Lappen oder Papier abgewischt werden, da sie hierbei beschadigt werden kann.
- Eine Sonde, die unkorrekt installiert wird, kann zu falschen Messungen und damit zu einem unsachgemäßen Betrieb des Gerätes führen. In dieser Fall haftet der Hersteller nicht, da eventuelle Fehlbetriebe nicht auf das Gerät zurückzuführen sind.

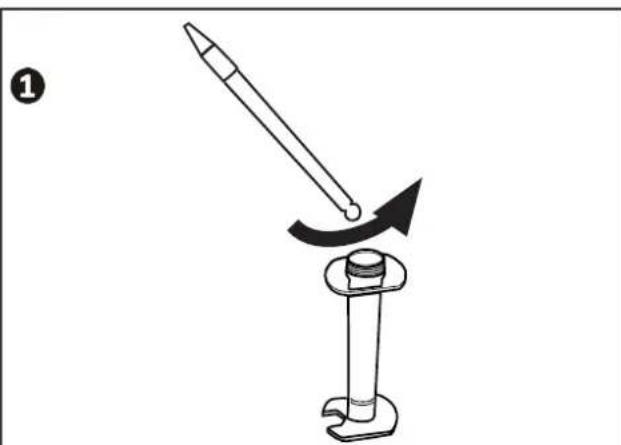

Das Schutzrohr der Sonde sorgsam abschrauben (1). Bewahren Sie das Schutzrohr für die Lagerung der Sonderwährend der Einwinterung auf.

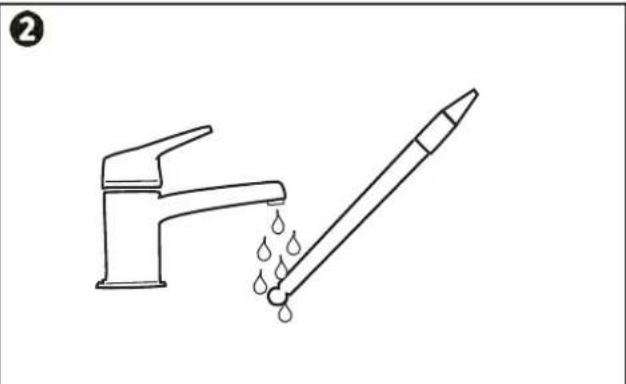

Das Ende der Sonde unter Leitungsswasser spulen und das überschüssige Wasser abschütteln (2)
Die zugehörige Mutter am Sondenträger lösen (3)

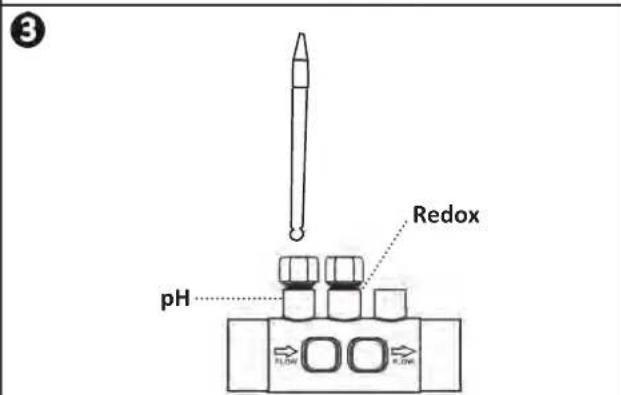

Die pH- und/oder Redox-Sonde (mitgeliefert) so im Sondentrager installieren, dass der Sensor am Ende der Sonde immer in das in der Rohrleitung flieBende Wasser eingetaucht ist (4). Darauf achten, das Kabel nicht zu verwickeln.

• Das Ende der Sonde in der Mitte des Rohrs (nicht tiefer) positionieren, um Beschädigungen zu vermeiden.

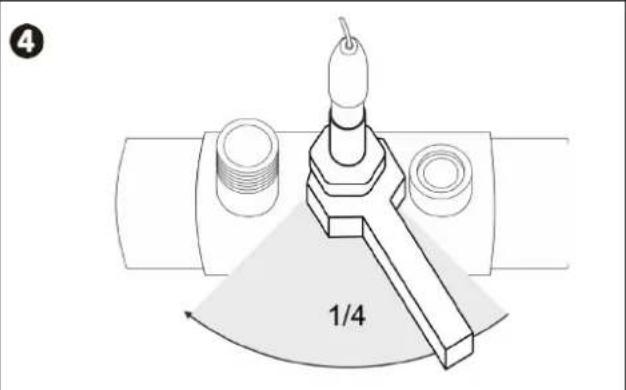

  Die Sonde muss immer vertikal oder, falls erforderlich, in einem maximalen Winkel von 40^ installiert werden (5

• Wenn die Sonde installiert ist, kann sie am BNC-Anschluss der Steuerbox angeschlossen werden, siehe § 2.5.2. Anschluss der Steuerbox".

• Danach muss die Sonde kalibriert werden, siehe § 4.41 Kalibrierung der Sonden (Modelle pH oder pH/ORP).

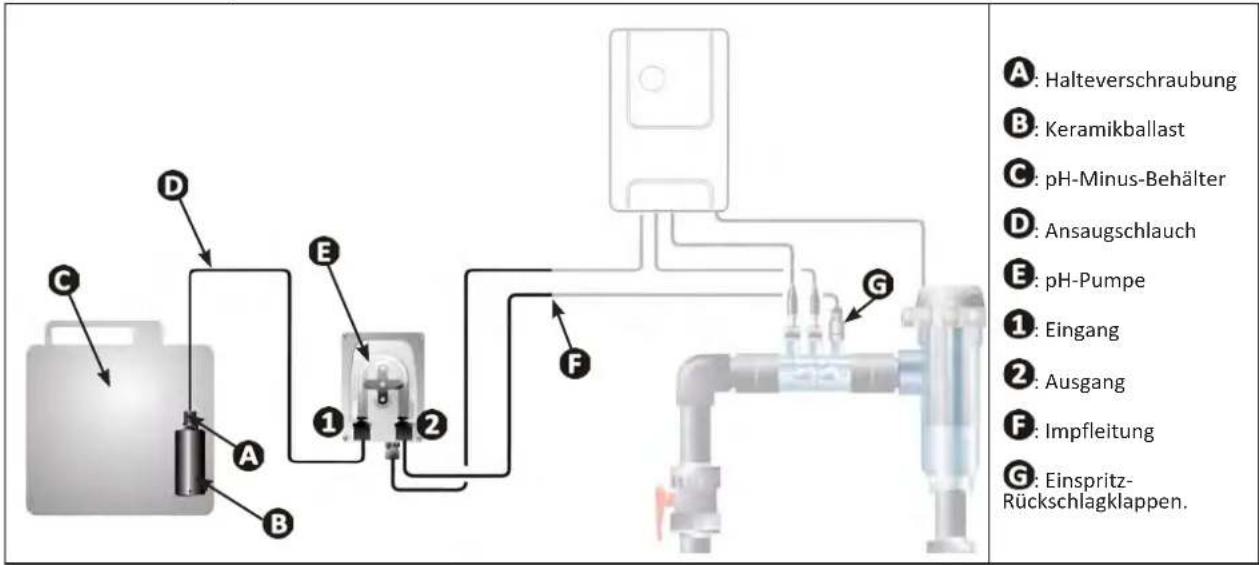

2.4 I Installation der pH-Pumpe (pH & pH/ORP, je nach Modell)

• Bei der Handhabung von Chemikalien immer eine entsprechende Personenschutzausrüstung verwenden (Schutzbrille, Handschuhe, Arbeitsmantel und Schutzmaske).

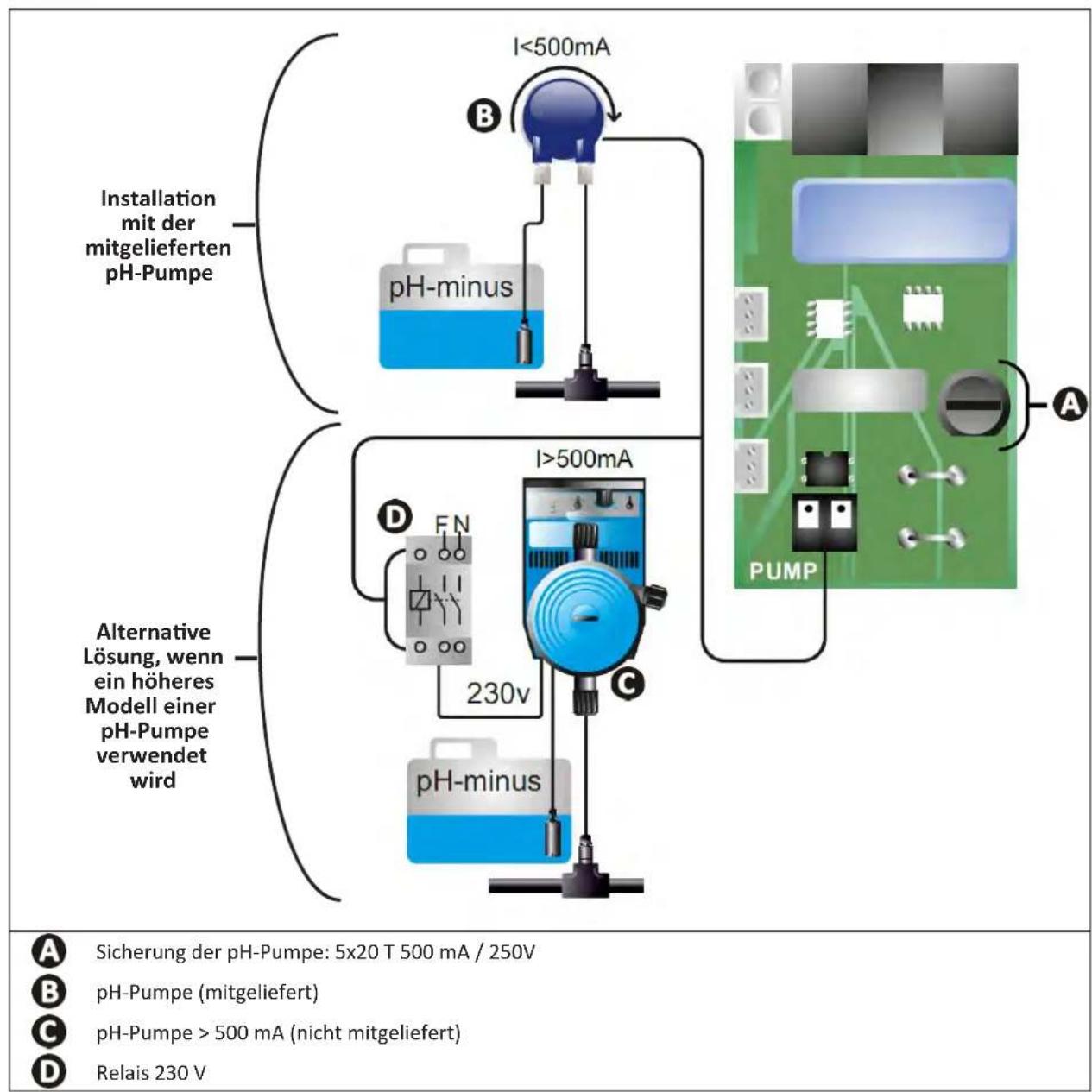

Die pH-Pumpe ist eine Peristaltikpumpe, die sich im Uhrzeigersinn dreht: Sie saugt die Säure (pH-minus) an und fordert sie zur Einspritzdüse ins Beckenwasser.

2.4.1. Installation der Einspritzleitung von pH-Minus

• Schneiden Sie von der weißen Schlauchrolle (mitgeliefert) eine passende Lange zur Verbindung der pH-Pumpe mit dem Impfventil ab.
• Schrauben Sie die Kappe vom Anschluss ab und befestigen Sie den Schlauch am Anschluss am Ausgang der pH-Pumpe, siehe Abbildung ①. Schrauben Sie die Kappe an.

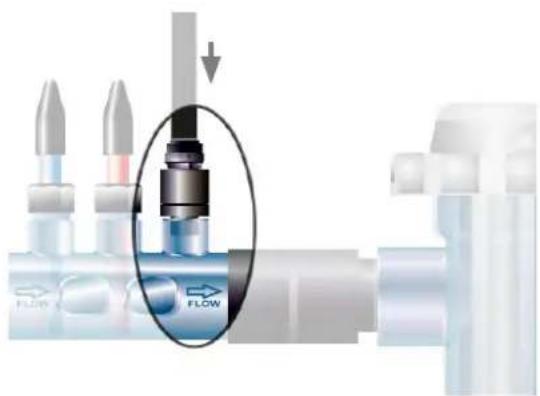

• Befestigen Sie das andere Ende des Schlauchs am Impfentil, siehe Abbildung 2.

0

2

2.4.2. Installation der Ansaugleitung von pH-Minus

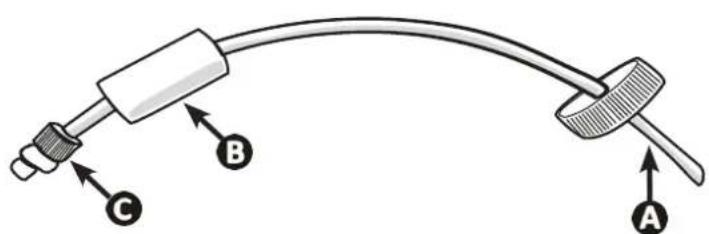

• Schneiden Sie von der durchsichtigen Schlauchrolle (mitgeliefert) eine passende Länge zur Verbindung des pH-Minus-Behalters mit der pH-Pumpe ab.
• Schrauben Sie die Kappe vom Anschluss ab und befestigen Sie den Schlauch am Anschluss am Eingang der pH-Pumpe, siehe Abbildung 1. Schauben Sie die Kappe an.

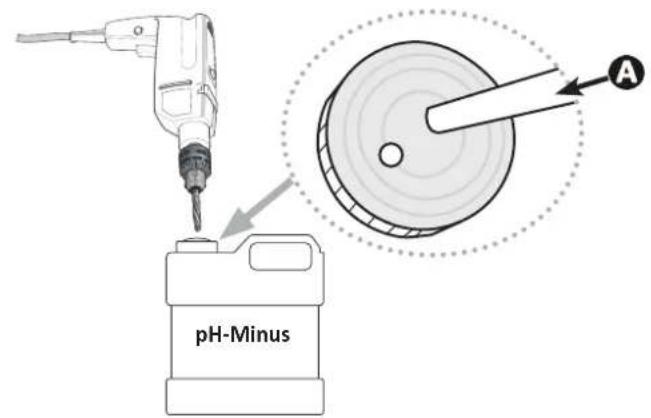

• Bohren Sie zwei Löscher in die Schraubkappe des pH-Minus-Behalters, siehe Abbildung 2:

• Ein Loch für den Durchmesser des Schlauchs (um Ansagen des Produkts.

• Ein kleineres Loch, um eine Verformung des Behalters beim Ansagen des Produkts zu vermeiden.

• Führn Sie das freiie Ende des Ansaugschlauchs (A) durch die Bohrung in der Schraubkappe, und bringen Sie den im Lieferumfang enthaltenen Keramikballast (B) sowie die Halteverschraubung (C) am Schlauch an, siehe Abbildung

• Stellen Sie sicher, dass alle Anschlüsse korrekt und dicht sind, bevor das Gerät in Betrieb genommen wird.

1

2

3

Der pH-Minus-Behalterarf nicht direkt unter die elektrischen Gerate des Technikraums gestellt werden, um jedem Korrosionsrisiko durch eventuelle Sauredampfe zu vermeiden.

2.5 Installation der Steuerbox

2.5.1. Aufstellung der Steuerbox

• Die Steuerbox muss in einem belufteten, feuchtigkeitsfrei, vor Frost geschützten Technikraum in gebührender Entfernung von Wartungs- oder Schwimmbadprodukten bzw. ähnlichen Produkten aufbewahrt werden.
  Die Steuerbox muss in einem Abstand von mindestens 3,5m vom AuBenrand des Schwimmbeckens installiert werden. Die am Ort der Installation geltenden Installationsnormen und/oder Gesetze mssen stets eingehalten werden.
  Die Steuerboxarf nicht in mehr als 1,6 m von der Zelle entfernt montiert werden (maximale Kabellänge)
• Wenn die Steuerbox an einem Pfosten befestigt wird, muss hinter der Steuerbox eine wasserdichte Platte (min. 350 × 250 ~mm ) angebracht werden:

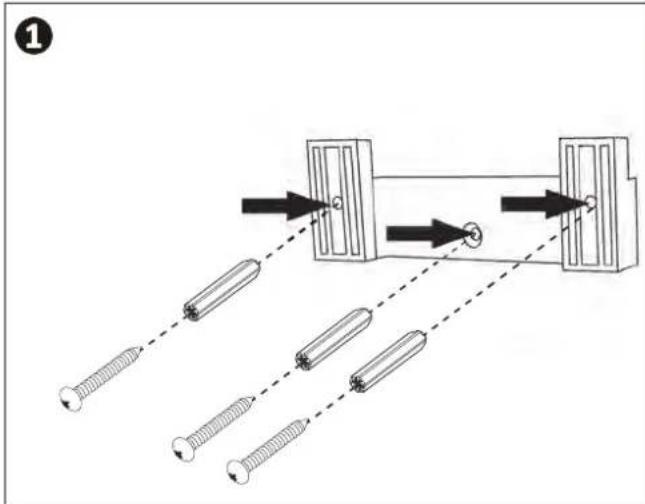

Die Halterung (mitgeliefert) mit Schrauben und Dubeln (nicht mitgeliefert) an der Wand oder an einen wasserdichten Platte befestigen (Abbildung).

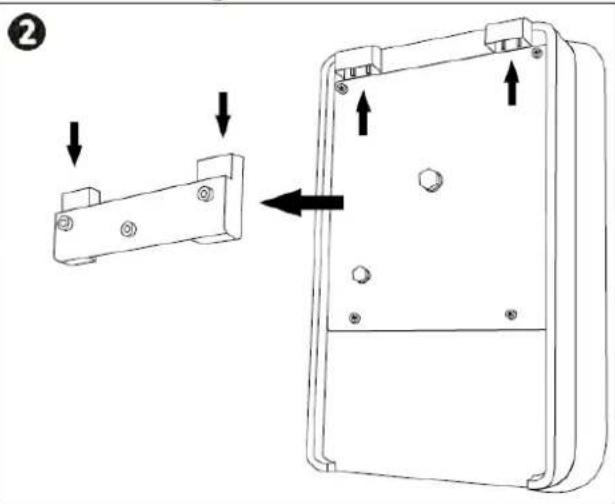

Die Oberseite der Steuerbox an der Halterung einrasten (Abbildung 2).

2.5.2. Anschluss der Steuerbox

• Trennen Sie vor jedem Eingriff alle eventuellen Stromquellen vom Gerät.

• Sicherstellen, dass die verwendeten Kabel für die vorgesehene Verwendung geeignet sind und den geltenden Vorschriften entsprechen.

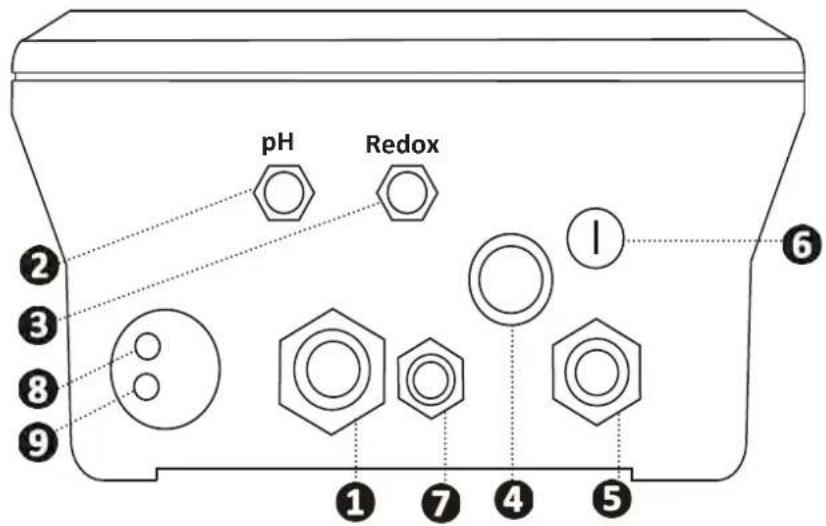

• Auf der Unterseite der Steuerbox ist für jeder Funktion ein Anschlusspunkt gekennzeichnet:

1 Elektrolysezelle
pH-Sonde (BNC-Stecker)
3 Redox-Sonde (BNC-Stecker)
4 Schalter EIN/AUS
Stromversorgung (230V, 50-60Hz), gesteuert durch das Filterpumpenrelais (ON, nur wenn die Pumpe lauft)
6 Schmelzsicherung
pH-Pumpe*
8 Verfugbarer Platz fur Modbus-Kabel zur Steuerung durch die Domotik-Steuerbox. Fluidra Connect (über die App NN)
9 Paddelschalter

(*jenachModell)

2.6 I Anschluss von Hilfsgeräten

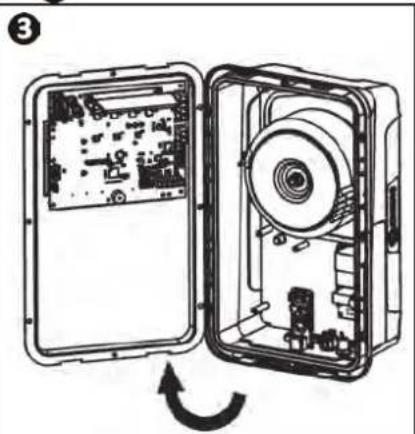

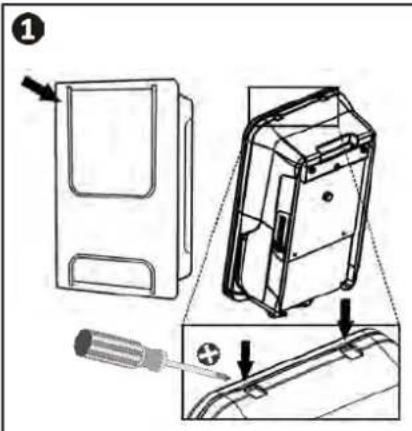

2.6.1. Steuerbox öffnen

• Hebeln Sie mit einem Schraubendreher die Klemmen offen auf der Frontabdeckung aus, um sie zu losen (siehe Abbildung 1

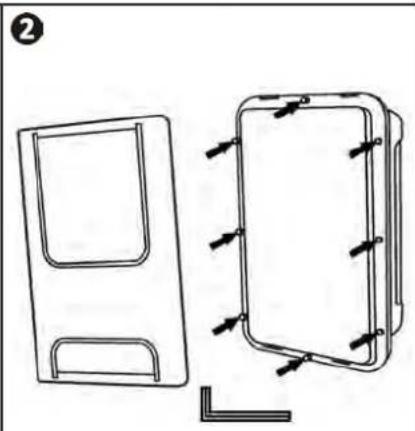

• Losen Sie mit einem Inbusschluss Nr. 3 die 8 Schrauben, mit denen das Display befestigt ist (siehe Abbildung 2).
• Offnen Sie das Gehäuse und legen Sie das Display vorsichtig ab (siehe Abbildung 3)

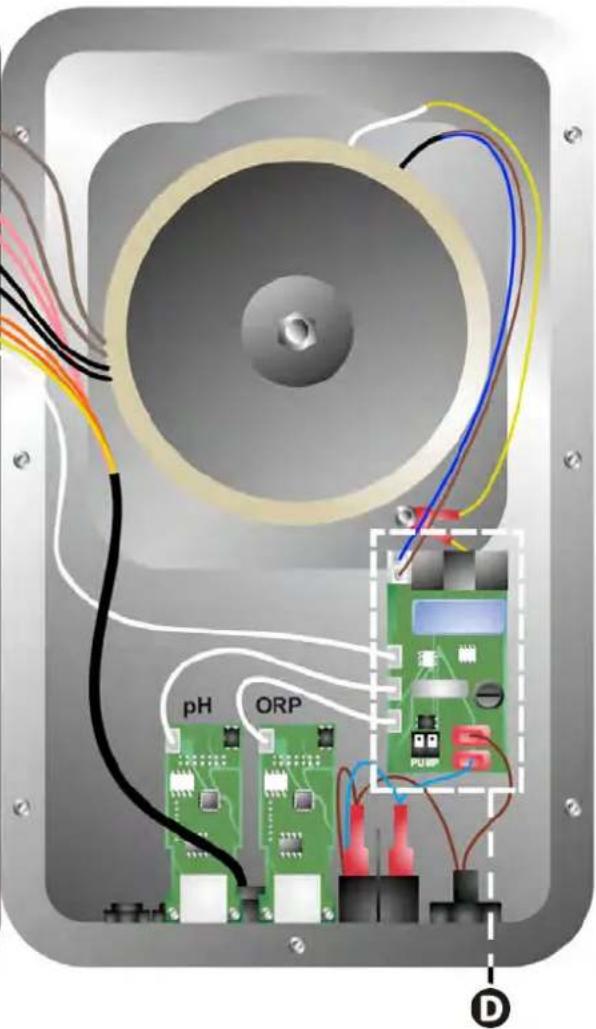

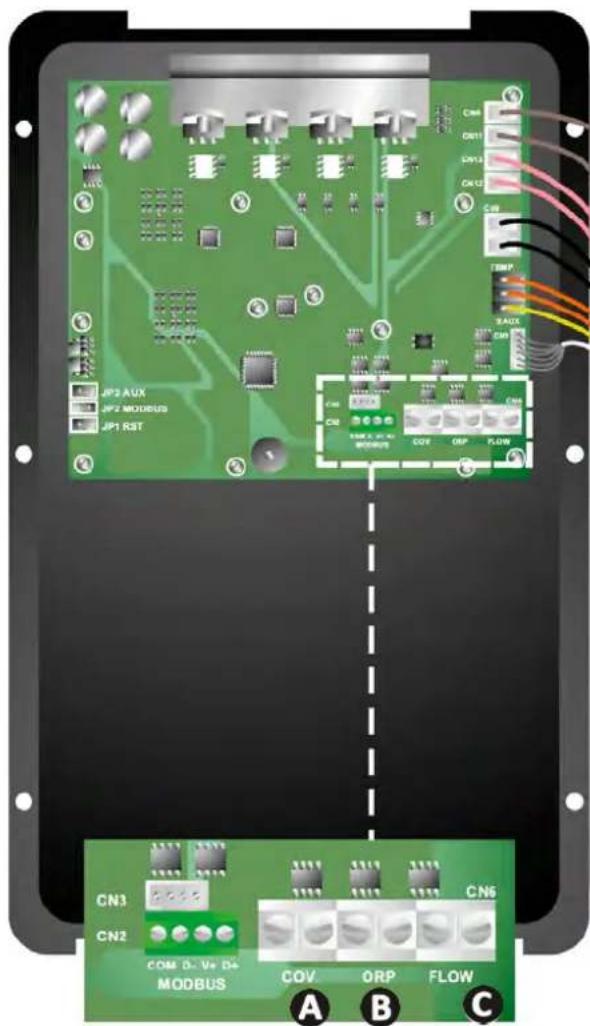

2.6.2. Detaillierte Anschlussansicht

DE

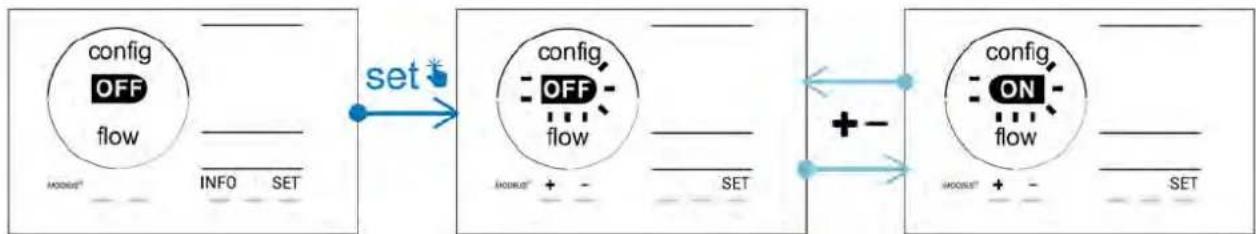

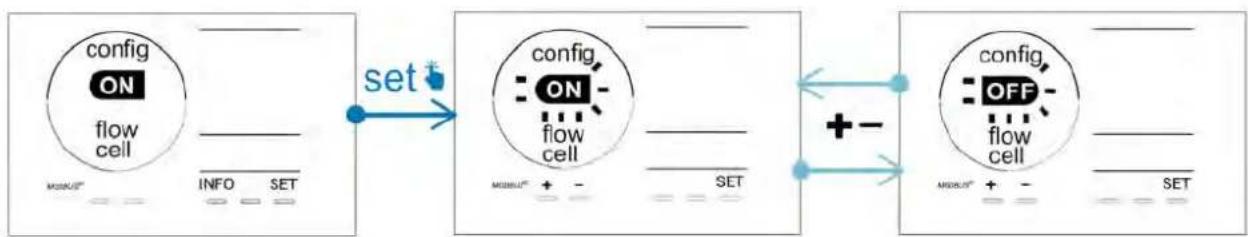

	Kontakt geschlossen (ON)	Kontakt offen (OFF)	Die Funktion aktivieren

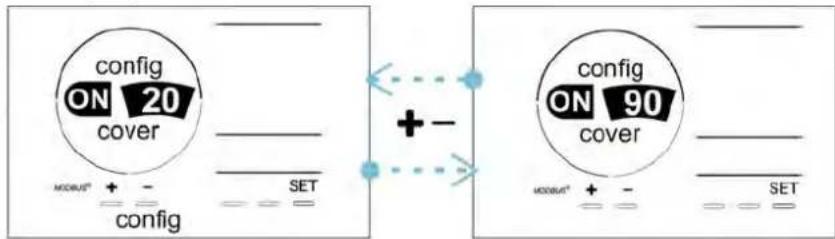

ABeckenabdeckung	Beckenabdeckung geschlossen: Verringerung der Produktion (10% bis 90%)	Beckenabdeckung offen: Produktion bei 100%	Siehe § „4.3.7. „Cover": Anschluss für eine Schwimmbeckenabdeckung"

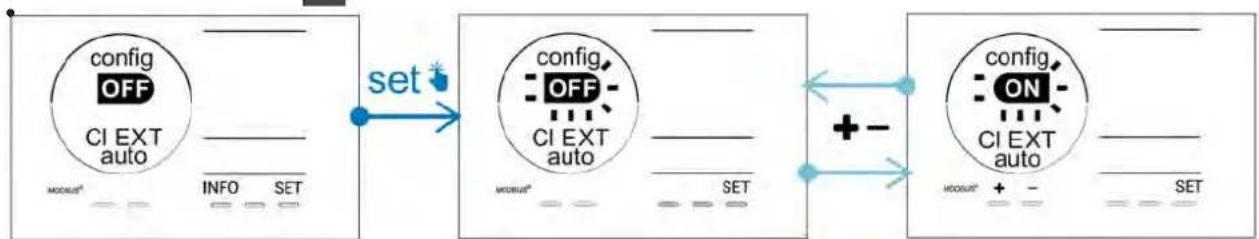

B Slave-Modus	Externe Chlormessung (Redox oder PPM) angeschlossen	Keine externe Chlormessung (Redox oder PPM) angeschlossen oder automatische Redox-Regulierung (Modell pH/ORP)	Siehe § „4.3.12. „CI EXT": Slave-Modus"
C Paddelschalter*	Paddelschalter erkannt	Kein Durchfluss erkannt Alarm flow	Siehe § „4.3.5. „Flow": Aktivierung des Paddelschalters"
D pH-Pumpe	230-V-Stromversorgung, wenn eine pH-Wertkorrektur erforderlich ist (je nach Modell)		Siehe § „2.6.3. Anschluss an die pH-Pumpe (bei den Modellen pH - PH/ORP)"

(*Der Paddelschalter ist bereits worksseitig verdrahtet)

2.6.3. Anschluss an die pH-Pumpe (bei den Modellen pH - PH/ORP)

• Über 500 mA muss der Anschluss an die pH-Pumpe durch einen Schutzschalter mit geeigneter Fehlerstromschutzeinrichtung geschützt und durch ein Relais gesteuert werden.

3 Vorbereitung des Schwimmbeckens

3.1 | Gleichgewicht des Wassers herstellen

Das verwendete Wasser muss aus einem Versorgungsnetz stammen, das der Richtlinie 98/83/EG über die Qualität von Wasser für den menschlichen Gebrauch entspricht. Für eine optimale Wasserbehandlung müssen die Werte unter Einhaltung der folgenden Empfehlungen gemessen und eingestellt werden:

Jahreszeitabhängige Analysen „bei der Wiederinbetriebnahme"

• Stabilisator (Cyanursäure) (<30 mg/l, ppm): Der Stabilisator schützt das Chlor gegen die zerstörerische Wirkung der UV-Strahlung der Sonne. Durch einen zu hohen Stabilisatorgehalt kann die desinfizierende Wirkung des Chlors blockiert und das Gleichgewicht des Wasser zerstört werden.
• Metalle (Cu, Fe, Mn) ( ± 0 mg / l , ppm): Die Metalle schaden den Metallteilen des Schwimmbeckens (Korrosion) oder sie können dauerhafte Flecken verursachen.

Monatliche Analysen

• TH (150 - 300 mg/l CaCO₃, ppm): Der TH-Wert entspricht der Wasserhärte (Kalkgehalt). Er kann je nach geografischer Lage sehr unterschied sein.
• TAC (80 -150 mg/l CaCO₃, ppm): Der TAC-Wert entspricht der Alkalinität des Wassers. Damit kann der pH-Wert stabilisiert werden. Es ist wichtig, dass der TAC-Wert vor dem pH-Wert eingestellt wird.

Wochentliche Analysen

• pH (7,0 - 7,4): Der pH-Wert entspricht dem sauren oder basischen Charakter des Wassers. Ein pH-Wert zwischen 7,0 und 7,4 sorgt davon, dass die Schwimmbeckenausstattungen geschützt werden und eine wirksame Desinfektion aufrechterhalten wird. Im Folgenden wird die Taylor-Gleichgewichtsmethode für die Einstellung des pH-Werts beschreiben:

A: Wenn der TH-Wert eingestellt wurde, diesen markieren.
B: Wenn der TAC-Wert eingestellt wurde, diesen markieren.
Eine Linie zwischen den beiden markierten TH-Wert und TAC-Wert zeichnen, um den einzustellenden pH-Wert festzulegen.

Taylor-Gleichgewicht

• Gehalt an freiem Chlor (0,5 - 2 mg/l oder ppm): Dieser Gehalt an freiem Chlor sorgt für ein desinfiziertes und desinfizierendes Wasser.

Ihr Handl er Kann Sie darüber informieren, welches Korrekturprodukt oder welche automatische Mess- und Regeltechnik Si fer die Einstellung dieser Werte verwenden konnen.

3.2 I Salz hinzufugen

Jedes Gerät Funktioniert mit einem empfohlenen Mindestsalzgehalt, siehe § 1.2 I Technische Daten".

Für einen einwandfrei Betrieb des Elektrolysegerats sowie zum Schutz der Geräte wird empfohlen, Salz (Natriumchlorid) gemäß der Norm EN 16401 zu verwenden.

3.2.1. Bestimmung der zu verwendenden Salzmenge bei der Installation des Gerätes

Beispiel:

A. Gerat, das mit 4 kg Salz pro m³ Wasser (= 4g/l oder 4000 ppm) Funktioniert

B. Gerat. das mit 5 kg Salz pro m³ Wasser (= 5g/l oder 5000 ppm) Funktioniert

Schwimmbecken von 50m^3

Formel:

A. 50m^3 × 4kg Salz/m³ = 200 kg Salz zum Wasser hinzugeben
B. 50 ~m^3 × 5 ~kg Salz / m^3 = 250 ~kg Salz zum Wasser hinzugeben

3.2.2. Regelmäßige Analysen

Der Salzgehalt ist vierteljährlich zu überprüfen, damit bei Bedarf Salz zugeführst werden kann.

= = > Methode zum Zufugen von Salz zum Wasser

Die Filterpumpe einschalten, damit das Wasser im Schwimmbecken zirkuliert.
- Ist das Gerät bereits installiert, muss es ausgeschaltet werden.
Die erforderliche Salzmenge nach und nach ins Wasser streuen. Dabei am Rand des Schwimmbeckens entlanggehen, damit sich das Salz better auflosen kann. Es ist leichter, die fehlende Menge zuzufugen als eine zu große Salzmenge aufzulosen.
Die Filtering 24 Stunden lang laufen halten.
- Nach 24 Stunden muss geprüft werden, ob der Salzgehalt im Schwimmbecken korrekt ist, d. h. 4 oder 5 g/Liter Wasser (in den genannten Beispielen).
- Ist der Salzgehalt korrekt und das Gerät bereits installiert, diesen Gerät einschalten, dann die gewünschte Chlorproduktion einstellen, siehe § 4.2.1. Einstellung der Chlorproduktion".

Das Salzarf nicht direkt in den/die Skimmer geschüttet werden.

Das Gerätarf erst dann eingeschaltet werden, wenn sich das Salz im Schwimmbecken vollständig aufgelöst hat.

4.1 Bedieneinheit

4.1.1. Beschreibung der Bedieneinheit

	NAVIGATIONSTASTEN
INFO	- Anzeige von Wassertemperatur, Salzkonzentration, pH- und Redox-Werten und Sollwerten (je nach Modell) und Verwaltung der Betriebsart „Boost" - Im Konfigurationsmenü navigieren und schließen
CAL	- Kalibrieren
SET	- Werte einstellen und bestätigten
config	- Die Produktion oder einen ausgewählten Wert verringn - Zugang zum Menu Konfiguration (5 Sekunden lang gedrückt halten mit Chlorproduktion bei 0 %)
+	- Die Produktion oder einen ausgewählten Wert erhöhen
@	- Mit dem Finger von links nach rechts wischen, um das Display zu entsperren, siehe § „4.1.2. Entsperren des Displays"

	ANZEIGEN
	Chlorproduktion lauft
	Sollwert der Chlorproduktion
config	Konfigurationsmodus aktiviert
cover	Schwimmbeckenabdeckung aktiviert
auto Cl mV	Automatische Redox-Regulierung aktiviert
pH intelligen	Anzeige des pH-Werts (je nach Modell): „ intelligent“ entscheid, wenn die Betriebsart aktiviert ist
Cl EXT	„Slave“-Modus aktiviert
reverse direct	Aktuelle Zellenpolarität (normal oder umgekehrt)
g/L	Anzeige der Salzkonzentration
Anzeige der Wassertemperatur

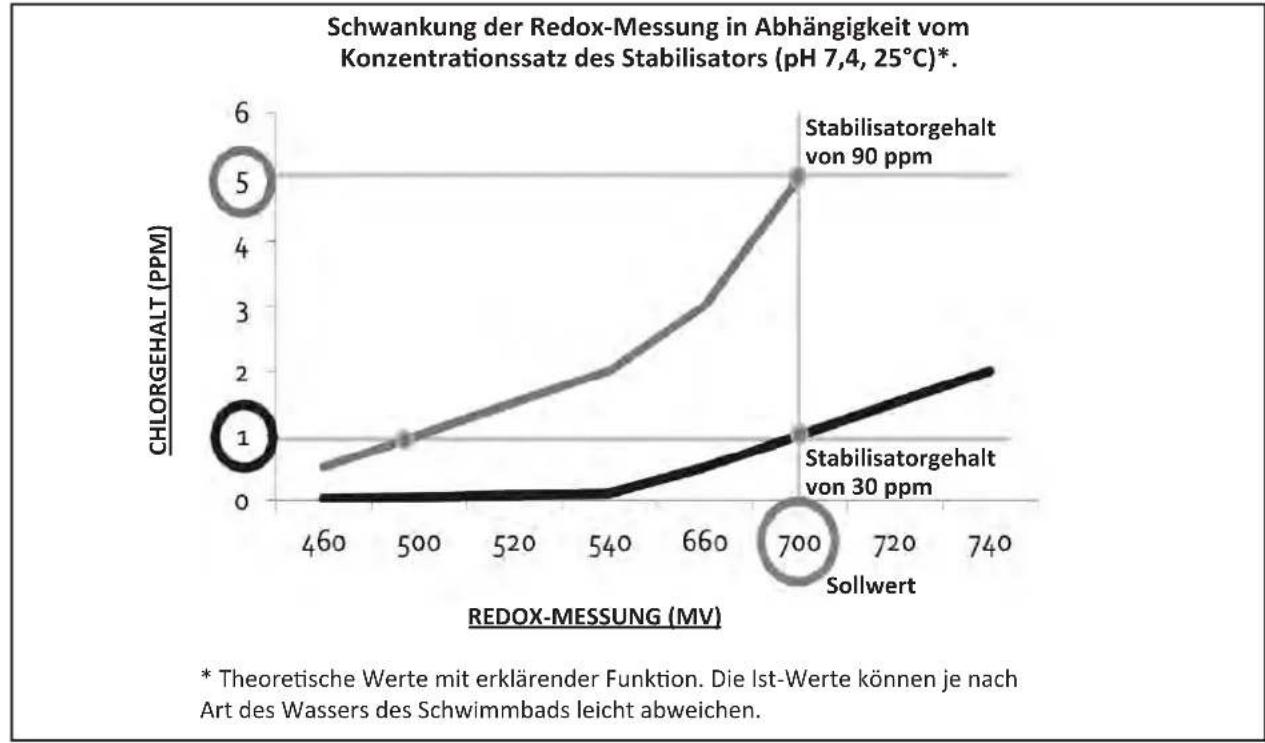

Cl mV	Anzeige des Redoxpotentials (mV): zeigt die Wirksamkeit der Chlorierung an
SET	Anzeige des Sollwerts
stop	Chlorproduktion angehalten (Sollwert: 0 %)

	ALARME
i g/L	Gemessene Temperatur zu hoch oder zu niedrig (nicht blockierend)
i pH	Gemessene Salzkoncentration zu hoch oder zu niedrig (nicht blockierend)
i Cl mV	Gemessener pH-Wert zu hoch oder zu niedrig (nicht blockierend)
high	Gemessenes Redoxpotential zu hoch oder zu niedrig (nicht blockierend)
low	Werte zu hoch
pump stop	Werte zu niedrig
pump fuse	pH-Pumpe angehalten
cell	Sicherung der pH-Pumpe defekt
flow cell	Zelle beschädigt oder verkalkt
	Probleme mit dem Wasserdurchsatz

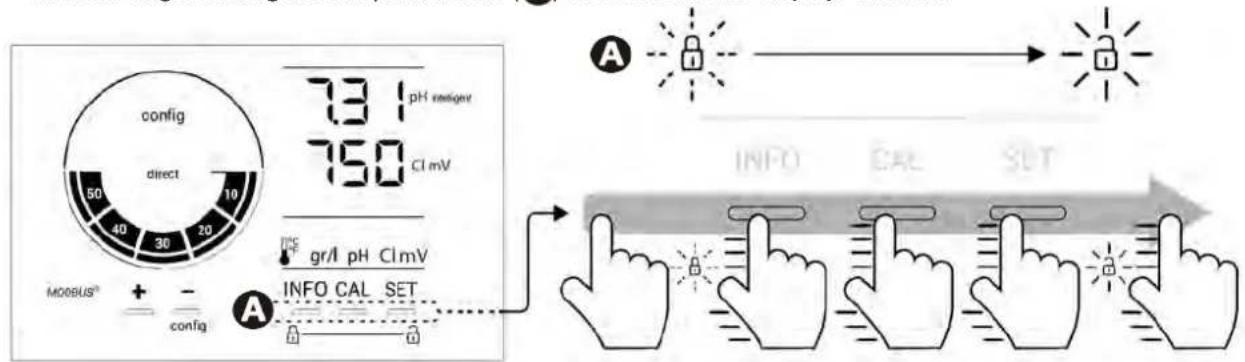

4.1.2. Entsperren des Displays

Wenn die Bedieneinheit eine bestimmte Zeit lang nicht benutzt wird, geht die Anzeige in den Standby-Modus, um Strom zu sparen (entsprechend den Einstellungen im Konfigurationsmenü). Um die Anzeige wieder zu aktivieren, entsperren Sie das Display:

• Mit dem Finger entlang des Entspperrbereichs (A) bis zum Rand des Displays wischen.

4.2 I Regelmäßige Verwendung

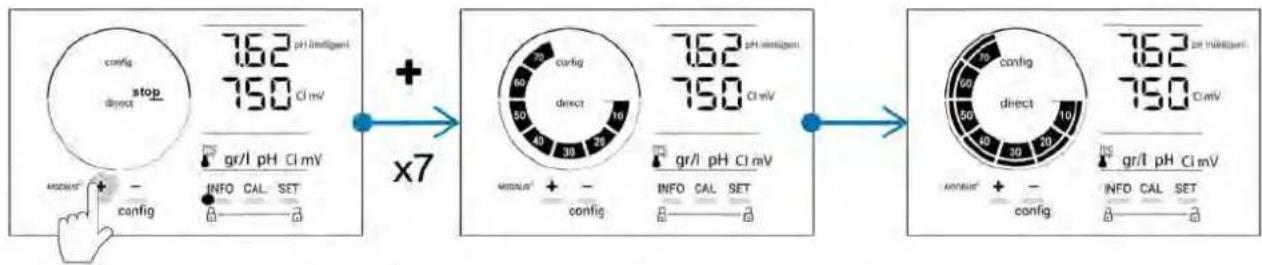

4.2.1. Einstellung der Chlorproduktion

Die Chlorproduktion kann mit der Taste oder manuell zwischen 0 und 100% in Schritten von 10% eingestellt werden: Die Sollwertanzeige für die Chlorproduktion passt sich an (siehe Beispiel unter, für eine Produktion von 70% ).

Der Sollwert bleibt bis zur nachsten Änderung gultig.

4.2.2. Anzeige der Werte und Einstellung der Sollwerte

Vom Hauptbildschirm aus werden die pH-Werte und das Redoxpotentiautomatisch angezeigt.

Um auf alle Werte und Sollwerte zuzugreifen, die Taste INFO cken:

-Einmal, um zum Temperaturwert und Sollwert zu gelangen,
-Zweimal, um zum Salzkonzentrationswert und Sollwert zu gelangen,
- Dreimal, um zum pH-Wert und Sollwert zu gelangen,
-Viermal, um zum Redoxpotentialwert und Sollwert zu gelangen.

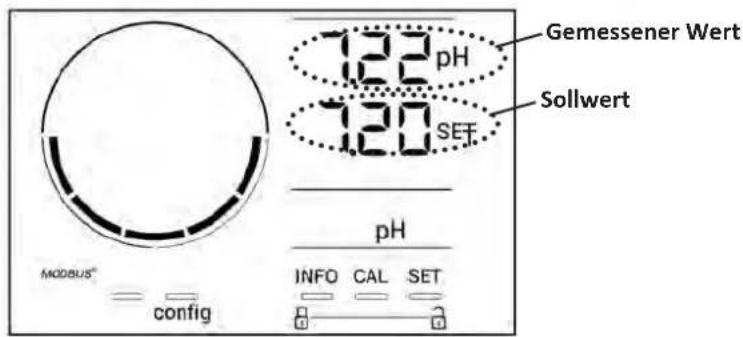

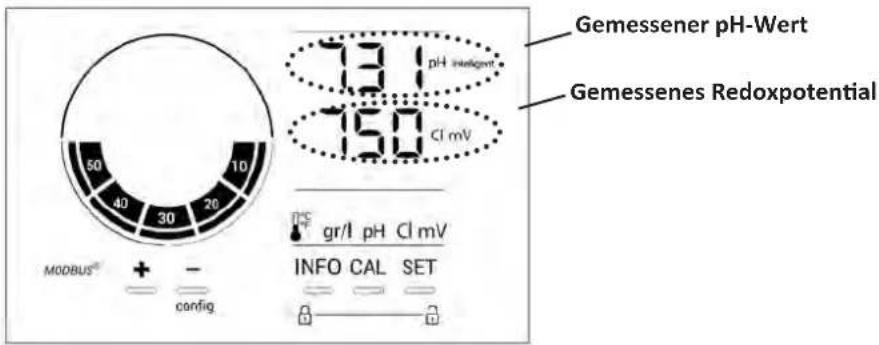

• Der gemessene Wert entscheidt oben, der Sollwert unter (angezeigt durch das Symbol SET

Beispiel einer Einstellung des pH-Sollwerts (gleiches Prinzip für den Redox-Sollwert)

4.2.3. Betriebsart,Boost"

In bestimmten Fällen kann ein hóherer Chlorgehalt im Schwimmbecken erforderlich sein, beispisse bei hoher Nutzungsrate, bei schlechtem Wetter oder zu Beginn der Badesaison. Die Betriebsart „Boost" dient zum schllen Anheiten des Chlorgehalts. Sie Funktioniert 24 Stunden lang ununterbrochen mit einer Produktionsrate von 100% .

Wenn die Filterpumpe am Gerat angeschlossen ist, werden die Timer für Chlorung und Filterung während der gesamtten Aktivierungsdaeuer der Betriebsart „Boost" zeitweilig ignoriert. Wenn sie deaktiviert wird, übernehmen das Gerät und die Filterpumpe die programmierten Vorgänge.

Aktivierung der Betriebsart „Boost“:

Die Taste Info fmal drucken: Auf dem Display wird,BOOST OFF" angezeigt.
Zum Aktivieren der Betriebsart die Taste ficken: "OFF" blinkt.
Die Taste laer drakken:24 h" blinkt.
Zur Bestätigung die Taste 5000000000000000000000000000000000000000000000000000000
Zum Schlieben die Taste INFOicken.

• Wenn die Betriebsart „Boost" aktiviert ist, blinking und rotiert der blaue Kreis, der die aktuelle Chlorproduktion darstellt.
  Die Betriebsart „Boost" kann jederzeit wie oben beschrieben beendet werden.

4.3 I Im Konfigurationsmodus zugangliche Parameter

4.3.1. Zugang zum Konfigurationsmenu

Vom Hauptbildschirm aus die Taste drücken, um die Chlorproduktion auf 0% zu senken.
Die Taste mindestens 5 Sekunden lang drücken. Das Symbol „config“ erscheint.

762 pH mutigert 750 Cl mV direct gr/l pH Cl mV info CAL SET MODES + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 762 pH mutigert 750 Cl mV direct gr/l pH Cl mV info CAL SET MODES + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 762 pH mutigert 750 Cl mV direct gr/l pH Cl mV info CAL SET MODES + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Hauptbildschirm

Konfigurationsmenü aktiviert (das Modell des Elektrolysegerätes und seine Leistung werden auf dem Display angezeigt)

Die Taste INFO drücken (siehe Anzahl der Tastendrücke in der Tabelle unter), um zur gewünschten Funktion zu gelangen.

Anzahl Tastendruck	Anzeige am Display	Funktion Zusätzliche Informationen
0	bcn	Anzeige des GerätemodellsAnzeigen und Zurücksetzen der Betriebsstunden der Zelle oder der Pumpe	Siehe § „4.3.2. Informationen über das Gerät"Siehe § „4.3.3. Anzeigen und Zurücksetzen der Betriebsstunden der Zelle oder der pH-Pumpe"
1	SfE	Anzeige der Version der verwendenten Software	Siehe § „4.3.2. Informationen über das Gerät"
2 reverse direct		Einstellung der Polaritätsumkehrungszyklen	Siehe § „4.3.4. Reverse direct": Einstellung der Polaritätsumkehrung zur Reinigung der Zelle"
3 flow Aktivierung des Paddelschalters		Gassensors	Siehe § „4.3.5. Flow": Aktivierung des Paddelschalters"
4 flow cell Aktivierung des		Gassensors	Siehe § „4.3.6. Flow cell": Aktivierung des Gassensors"
5 cover		Aktivierung der Betriebsart „Schwimmbeckenabdeckung"	Siehe § „4.3.7. Cover": Anschluss für eine Schwimmbeckenabdeckung"
6 pH intelligent		Aktivierung der Betriebsart „pH Intelligent"	Siehe § „4.3.8. Betriebsart „pH Intelligent"
7	in i pH	Aktivierung der Betriebsart „Initialisierung" der pH-Regulierung	Siehe § „4.3.9. Ini pH": Initialisierung der pH-Regulierung"
8	pump stop	Einstellung der Auslösung des Überdosierschutzes der pH-Pumpe	Siehe § „4.3.10. Pump stop": Überdosierschutz der pH-Pumpe (Modelle pH - PH/ORP)"
9	auto Cl mV	Aktivierung der automatischen Redox-Regulierung	Siehe § „4.3.11. Auto Cl mV": Automatische Redox-Regulierung (Modelle pH/ORP)"
10	Cl EXT	Aktivierung des Slave-Modus	Siehe § „4.3.12. Cl EXT": Slave-Modus"

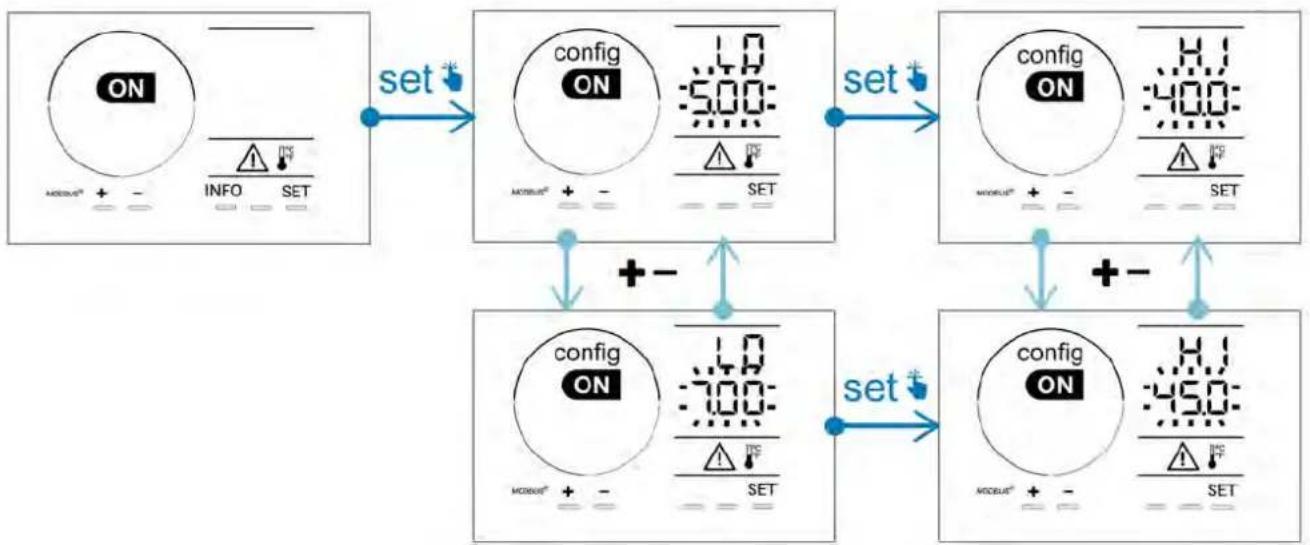

11	g/L	Einstellung der Auslösung des Alarms „Temperatur"	Siehe § „4.3.13. Einstellung der Auslösung des Alarms „Temperatur" "g/L"
12	g/L	Einstellung der Auslösung des Alarms „Salzgehalt"	Siehe § „4.3.14. Einstellung der Auslösung des Alarms „Salzgehalt" "g/L"

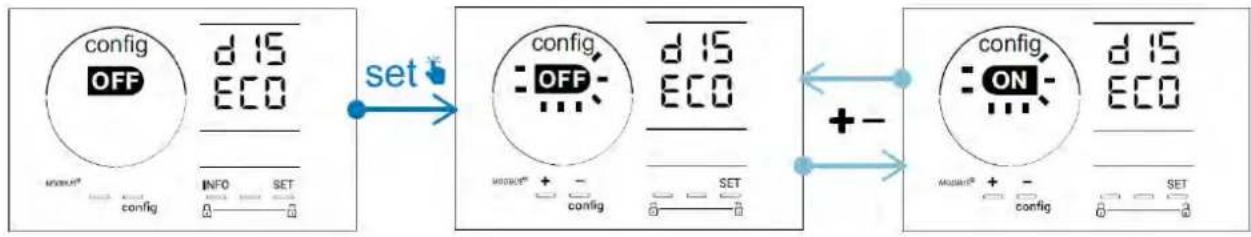

13	d IS ECO	Aktivierung des Energiesparmodus der Bedieneinheit	Siehe § „4.3.15. Energiesparmodus der Bedieneinheit"
14 bio		Aktivierung der Betriebsart „Bio pool" für natürliche Schwimmbecken	Siehe § „4.3.16. Bio": Betriebsart „Bio pool" für natürliche Schwimmbecken"

Weitere zugangliche Parameter (außerhalb des Konfigurationsmenus)

N/A	N/A	Kalibrierung der Temperatur	Siehe § „4.3.17. Kalibrierung der Temperatur"
N/A	N/A	Kalibrierung der Salzkonzentration	§ „4.3.18. Kalibrierung der Salzkonzentration"

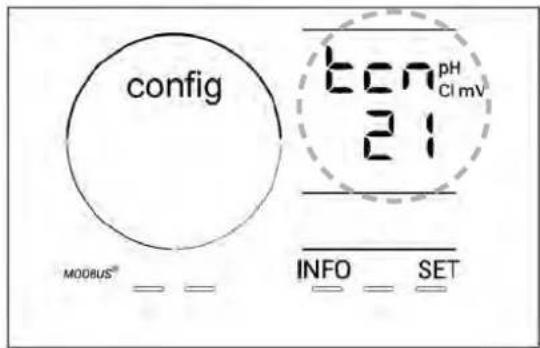

4.3.2. Informationen über das Gerät

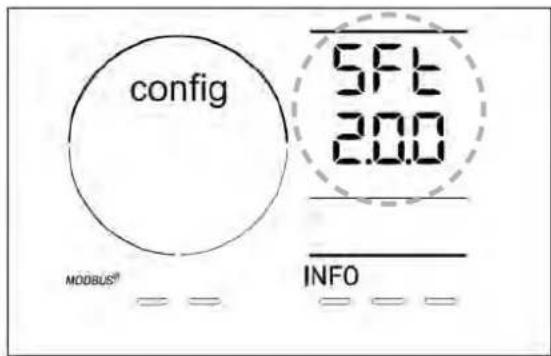

Gerätemodell anzeigen Verwendete Softwareversion anzeigen

Die Taste destens 5 Sekunden lang drucken. Die Modellvariante erscheint auf dem Display (Plattformversion und Leistung (g / h)

Die Taste config kunden lang drucken, dann die Taste INFO drucken. Die Softwareversion erscheint auf dem Display.

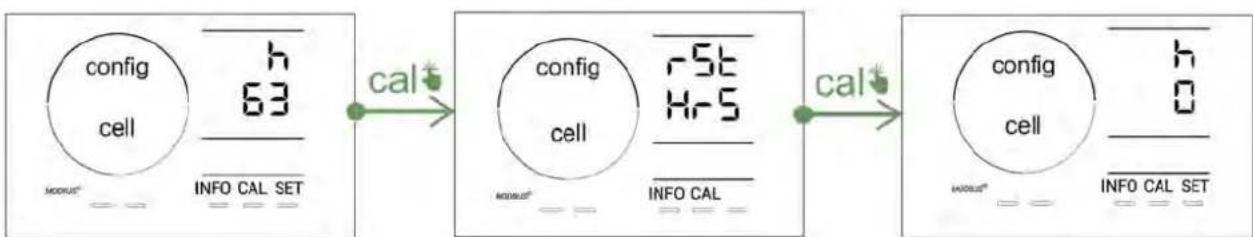

4.3.3. Anzeigen und Zurücksetzen der Betriebsstunden der Zelle oder der pH-Pumpe

Die Tastesekunden lang drucken, um das Modell des Gerats anzuzeigen.
Die Taste einmal drücken, um zu den Betriebsstunden der Zelle zu gelangen (,,Config Cell" erscheidt auf dem Display) oder die Taste imal drücken, um zu den Betriebsstunden der pH-Pumpe zu gelangen (,,Config" erscheidt auf dem Display).
- Der Wert „h“ entspricht der Anzahl der Betriebsstunden der Zelle seit dem letzten Zurücksetzen. Die Taste zweimal drücken, um den Wert zurückzusetzen.

Die Taste drücken, um zum Wert „H" zu wechseln: Diese entspricht der Gesamtzahl der Betriebsstunden und kann nicht zurückgesetzt werden.
Zum Beenden die Taste ccken.

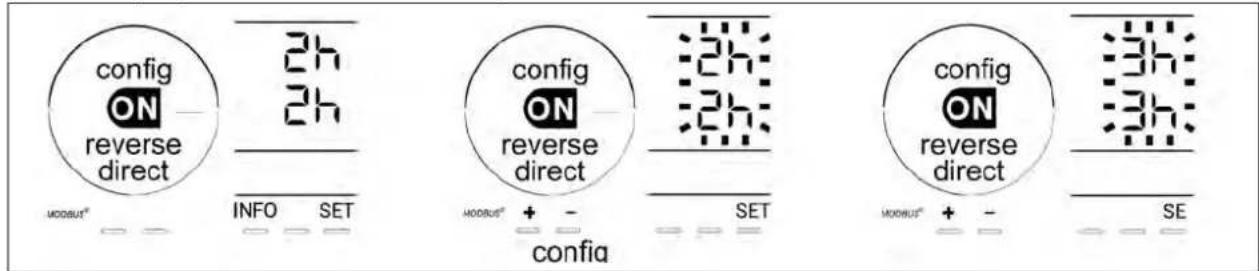

4.3.4. „Reverse direct": Einstellung der Polaritätsumkehrung zur Reinigung der Zelle

Das Prinzip der Polaritätsumkehrung erhögt das Entfernen der Kalkablagerungen auf den Elektroden, indem der elektrische Strom zu einem bestimmten Zeitpunkt umgekehrt wird.

• Je nach geografischer Lage hat das Wasser einen mehr oder weniger hohen Kalkgehalt (Wasserhärte = TH).
• Um die Elektroden vor dem Kalk zu schützen (der die Effizienz der Elektrolysereaktion beeinträchtigt), kann die Polaritätsumkehrdauer eingestellt werden.

Standardmäßig erfolgt die Zyklusumkehrung alle 2 Stunden. Die Polaritätsumkehrdauer kann auf 3, 4 oder 7 Stunden erhöht werden, wenn der gemessene Wert für die Wasserhärte weniger als 200 ppm (20°f) beträgt.

Zum Einstellen dieser Dauer:

In der Betriebsart Konfiguration/Reverse Direct die Taste SET drucken, um die Polaritätsumkehrdauer zu ändern. Die angezeigte Dauer blinkt.

Die Taste oder drucken, um 2 h, 3 h, 4 h oder 7 h auszuwahlen (oder „tSt“, Testmodus).
Die Taste Setcken, um die Dauer zu bestätigen.

Während der Umkehrung wird die Chlorung eine Minute lang unterbrochen. Es erscheint keine Meldung am Display. Der Normalbetrieb wird nach der Umkehrung fortgesetzt.

4.3.5. "Flow": Aktivierung des Paddelschalters

Standardmäg ist diese Betriebsart aktiviert. Zum Deaktivieren der Verwendung des Paddelschalters:

• In der Betriebsart Konfiguration/Flow die Taste SsT drucken: "OFF" blinkt.
  Die Taste der druken, um auf "ON" zu wechseln.
• Zur Bestätigung die Taste.

Der Paddelschalter ist eine Sicherheitsvorrichtung, die nicht deaktiviert werden sollente.

4.3.6. "Flow cell": Aktivierung des Gassensors

StandardmäBig ist diese Betriebsart aktiviert. Zum Deaktivieren der Verwendung des Gassensors:

In der Betriebsart Konfiguration/Flow cell die Taste SET drucken: ,ON" blinkt.
Die Taste er drhen, um auf "OFF" zu wechseln.
Zur Bestätigung die Taste SET Ricken.

Der Gassensor ist eine Sicherheitsvorrichtung, die nicht deaktiviert werden sollen.

4.3.7. "Cover": Anschluss für eine Schwimmbeckenabdeckung

Wenn das Schwimmbecken mit einer kompatiblen elektrischen Abdeckung versehen ist, kann diese an das Gerät angeschlossen werden, damit beim Schlieben der Abdeckung die Chlorung automatisch reduziert wird: Es handelt sich darauf um die Betriebsart „Cover" (Schwimmbeckenabdeckung). Sie wird automatisch aktiviert, wenn die Schwimmbeckenabdeckung geschlossen wird, und die Chlorung hangt vom Gehalt ab, der von der Programmierung beim Offnen der kompatiblen elektrischen Abdeckung ermittelt wird.

Überprüfen Sie, ob die Abdeckung kompatibel ist und ob sie am Gerät am Niederspannungskreis angeschlossen ist, siehe § 2.61 Anschluss von Hilfsgeräten".

Standardmäg ist diese Betriebsart deaktiviert. Um sie zu aktivieren und die Produktionsparameter einzustellen:

• In der Betriebsart Konfiguration/Cover die Taste SET dann drücken, um sie zu aktivieren und den gewünschten Produktionsprozentwert einzustellen (zwischen 10% und 90%).
• Zur Bestätigung die Taste 50 ricken.

Hinweis für die Verwendung:

• Den Produktionsprozentwert zwischen 10% und 30% einstellen.
• Wenn das Wasser bei geschlossener Schwimmbeckenabdeckung warm bleibt, ist es better, die Chlorproduktion durch die automatische Redox-Regulierung staat durch die Betriebsart „Schwimmbeckenabdeckung" steuern zu halten.

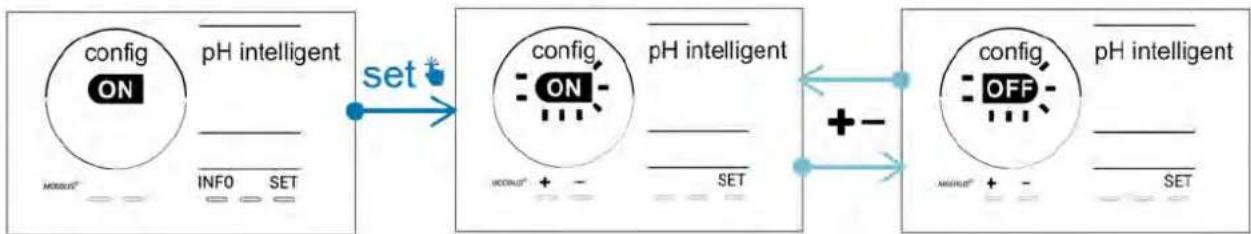

4.3.8. Betriebsart, pH Intelligent

In der Betriebsart „pH Intelligent" kann der pH-Wert genauer reguliert werden: Sie reduziert die Produktion bei Annaherung an den Sollwert und begrenzt so signifikante Schwankungen des pH-Werts. Standardmäßig ist diese Betriebsart aktiviert. Um sie zu deaktivieren:

• In der Betriebsart Konfiguration/pH intelligent die Taste SET drücken: "ON" blinkt.
  Die Tastecken, um sie zu deaktivieren (一 ,OFF "
  Zur Bestätigung die Taste fcken.

4.3.9. ^ : Initialisierung der pH-Regulierung

In dieser Betriebsart kann bei jedem Start abgewartet werden, bis sich die Messung des pH-Werts stabilisiert, bevor mit der Dosierung begonnen wird (falls erforderlich). Die Initialisierungsdauer kann auf 0, 1, 2 oder 4 Minuten eingestellt werden.

StandardmaBig ist diese Betriebsart deaktiviert. Um sie zu aktivieren:

In der Betriebsart Konfiguration/Ini pH die Taste SET drucken: ,OFF" blinkt.
Die Taste drücken, um sie zu aktivieren (,ON^ ) und die Initialisierungsdauer einzustellen.
- Zur Bestätigung die Taste SGeticken.

• Es ist ratsam, diese Funktion zu aktivieren und auf „1 min“ einzustellen, um eine unerwünsche Einspritzung von pH-Korrekturmittel bei jedem Start der Filterpumpe zu vermeiden.

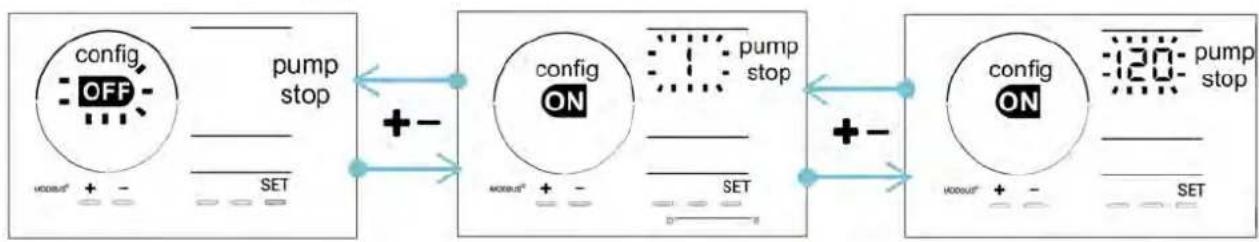

4.3.10. „Pump stop": Überdosierschutz der pH-Pumpe (Modèle pH - PH/ORP)

Die pH-Pumpe wird angehalten, wenn der pH-Sollwert nach einer bestimmten Verzögerung nicht erreicht wird, wodurch ein Alarm ausgelost wird. Standardmäßig ist diese Sicherheitsverzögerung auf 60 Minuten eingestellt. Um sie einzustellen (Mindestwert: 1 Minute - Höchstwert: 120 Minuten):

In der Betriebsart Konfiguration/Pump stop die Taste SET drucken: "OFF" blinkt.
Die Tastecken, um auf "ON" zu wechseln. Die Einspritzdauer blinkt.
Die Taste er drunen, um diesen Wert einzustellen.

Zur Bestätigung die Taste SETicken.

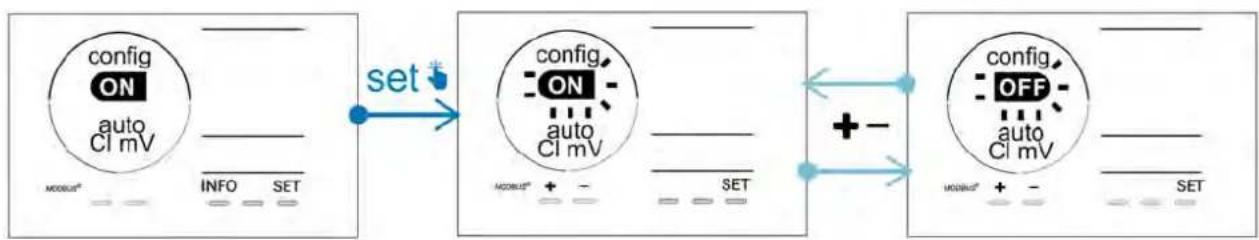

4.3.11. "Auto Cl mV^ : Automatische Redox-Regulierung (Modelle pH/ORP)

These Betriebsart ist standardmäßig nur bei pH/ORP-Modelen aktiviert. Wenn der Sollwert übersritten wird, stoppt die Produktion. Zum Deaktivieren der automatischen Betriebsart:

• In der Betriebsart Konfiguration/Auto Cl mV die Taste SET drücken: „ON“ blinkt.
  Die Tastecken, um sie zu deaktivieren (一 ,OFF "
  Zur Bestätigung die Taste ericken.

4.3.12. "Cl EXT": Slave-Modus

• Es ist notwendig, den korrekten elektrischen Anschluss der Geräte gemäß den geltenden Vorschriften zu gewährleisten und einen Schutz durch einen Schutzschalter (Filtersteuerung) vorzusehen.

Im Slave-Modus wird die Steuerung der Chlorungsfunktion auf einen externen Controller (Redox-Steuerung oder ppm-Steuierung) übertragen. Sobald der externe Controller korrekt an den Anschlusspunkt angeschlossen ist (siehe § 2.6.2. Detaillierte Anschlussansicht), den Slave-Modus aktivieren:

• In der Betriebsart Konfiguration/CI EXT auto die Taste set drucken: ,OFF" blinkt.
  Die Tastecken, um sie zu aktivieren (一 O N ^ )
  Zur Bestätigung die Taste ficken.

4.3.13. Einstellung der Auslösung des Alarms „Temperatur"

Wenn die gemessene Temperatur außerhalb des eingestellen Bereichs liegt, wird ein Alarm ausgōst. Standardmögbetragt der gespeicherte Bereich 5^ - 40^ . Umihn einzustellen:

In der Betriebsart Konfiguration/ die Taste drucken: Der Mindestwert (gekennzeichnet durch „LO") blinkt.
Die Taste oder drucken, um diesen Wert einzustellen (0 auswahlen, um den Alarm zu deaktivieren).
- Zur Bestätigung die Taste: Stücken: Der Höchstwert (gekennzeichnet durch „Hl“) blinkt.
Die Taste er drun, um diesen Wert einzustellen.
Zur Bestätigung die Taste 5ET ken.

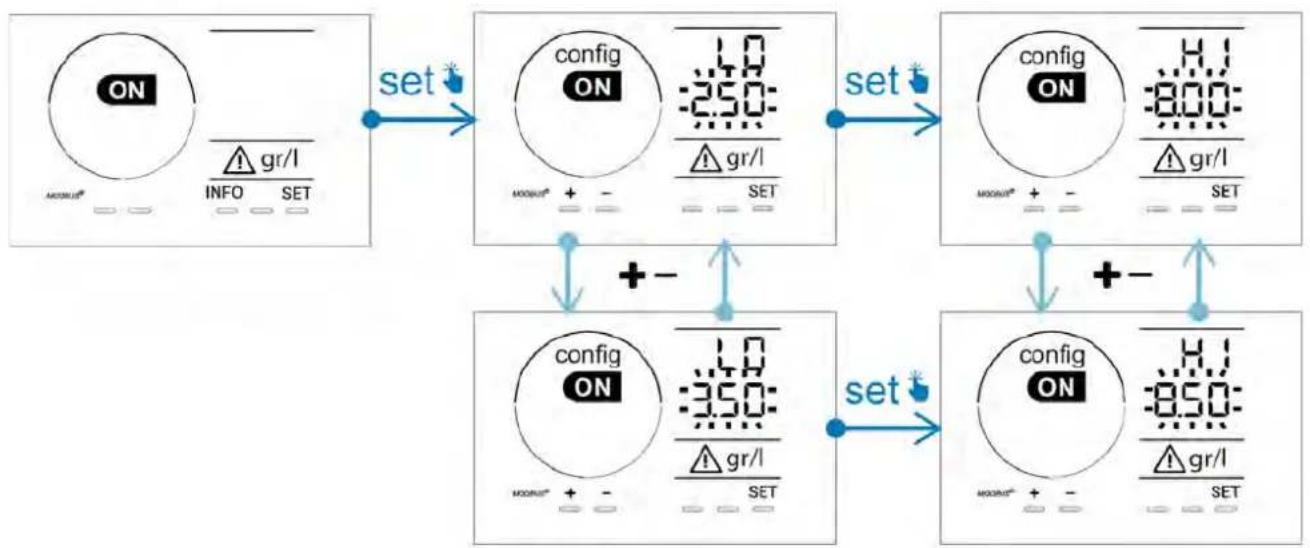

4.3.14. Einstellung der Auslösung des Alarms „Salzgehalt" 9 g/L

Wenn die gemessene Salzkoncentration im Wasser außerhalb des eingestellen Bereichs liegt, wird ein Alarm 1 g/L ausgelost. Standardmäßig beträgt der gespeicherte Bereich 2,5 g/l - 8 g/l. Umihn einzustellen:

• In der Betriebsart Konfiguration/ 1 g/L die Taste SET drucken: Der Mindestwert (gekennzeichnet durch „LO") blinkt.
  Die Taste oder drücken, um diesen Wert einzustellen (0,5 auswahlen, um den Alarm zu deaktivieren).
• Zur Bestätigung die Taste: Stücken: Der Höchstwert (gekennzeichnet durch „Hl“) blinkt.
  Die Taste der drin, um diesen Wert einzustellen.
• Zur Bestätigung die Taste SET ken.

4.3.15. Energiesparmodus der Bedieneinheit

Standardmäg ist der Energiesparmodus des Displays aktiviert und das unbenutzte Gerät gibt in den Standby-Modus: Eine Animation der Produktionsanzeige erscheint auf dem Display und die Messwerte sind nicht sightbar. Zum Deaktivieren dieser Betriebsart:

• In der Betriebsart Konfiguration/D15 ECO die Taste SET drucken: "OFF" blinkt.
  Die Tastecken, um auf "ON" zu wechseln.
  Zur Bestätigung die Taste 56cken.

4.3.16. „Bio": Betriebsart „Bio pool" für natürliche Schwimmbecken

In der Betriebsart „Bio" konnen die pH- und Redox-Sollwerte und die damit verbundenen Hoch- und Niedrigalarme (siehe Werte in der Tabelle unten) geändert werden, um sie am besten an natürliche Schwimmbecken anzupassen.

	Betriebsart „Bio pool"	Sollwert		Alarm Hoch (HI) Niedrig (LO)
pH	OFF(standardmäßig)	7,0 7,8 > 8,5	< 6,5
	ON 6,5 8,5	> 9,0 < 6,0
Redox (mV)	OFF(standardmäßig)	600 850 > 855	< 600
	ON 300 850	> 855 < 300

StandardmäBig ist diese Betriebsart deaktiviert. Um sie zu aktivieren:

In der Betriebsart Konfiguration/bio die Taste set drucken, "OFF" blinkt.
Die Tasteacken, um sie zu aktivieren (一 O N ^ )
- Zur Bestätigung die Taste fällcken.

4.3.17. Kalibrierung der Temperatur

• Auf dem Startbildschirm die Taste INFOken, um zu den Temperaturwerten zu gelangen (^*)
  Die Taste cal drucken, um den Kalibrierungsmodus zu aktivieren. Es erscheint die Anzeige Std (Standard").
  Die Taste cal drucken, um diese Betriebsart auszuwahlen. Der Wert blinkt.
  Die Tasten drucken, um den Wert zu ändern.
  Zur Bestätigung die Taste Kaliken.

Bei dieser Schritt die Taste drücken, um zwischen der Anzeige der Temperaturen in Grad Celsius (^) und Grad Fahrenheit (^) umzuschalten.

4.3.18. Kalibrierung der Salzkoncentration

• Auf dem Startbildschirm die Taste - INFO mal drucken, um zu den Salzgehaltwerten zu gelangen.
  Die Taste drucken, um den Kalibrierungsmodus zu aktivieren. Es erscheint die Anzeige Std (Standard").
  Die Taste cal drucken, um diese Betriebsart auszuwahlen. Der Wert blinkt.
  Die Tasten dru, um den Wert zu aendern.
  Zur Bestätigung die Taste Acken.

4.4 I Kalibrierung der Sonden (Modelle pH oder pH/ORP)

4.4.1. Auswahldes Kalibrierungsmodus

Die pH-Sonde und die Redox-Sonde konnen in der Betriebsart,Standard" kalibriert werden.
Die pH-Sonde kann auch in der Betriebsart, "Fast" kalibriert werden.

Std	FSe	RSe
Betriebsart Standard (pH & Redox)	Schnelle Betriebsart „Fast“ (pH) Neustart
Kalibrieren mit Entfernen der Sonde	Kalibrieren ohne Entfernen der Sonde Erneut kalibrieren

4.4.2. Kalibrierung der pH-Sonde in der Betriebsart „Standard"

In der Betriebsart, "Standard" wird die Kalibrierung der pH-Sonde mit 2 Punkten durchgefuhrt (pH 4 und pH 7). Für eine besere Messgenauigkeit wird die Kalibrierung mit 2 Punkten empfohlen.

Die Pumpe des Schwimmbeckens ausschalten und die erforderlichen Ventile schlieben, um die Zelle und ihre Sonden vom Wasserzufluss zu stoppen.
- Auf dem Startbildschirm die Taste INFRimal drucken, um zu den pH-Werten zu gelangen.
Die Taste cal drucken, um den Kalibrierungsmodus zu aktivieren. Es erscheint die Anzeige Std (,Standard").
Die Taste ccken, um diese Variante auszwahlen. Es erscheint die Anzeige
Die Sonde entnehmen.
Das Endstück der Sonde mit Leitungswasser abspulen.
- Das verbliebene Wasser abschütteln. Die Glaskugel am Ende der pH-Sondearficht nicht berührt werden.
Das Ende der pH-Sonde in die pH-7-Eichlösung tauchen.
15 Sekunden warten.

Zum Fortfahren die Taste cien. Es erscheint die Anzeige

Das Endstück der Sonde mit Leitungswasser abspulen.
- Das verbliebene Wasser abschütteln. Die Glaskugel am Ende der pH-Sondearf nicht berührt werden.
- Das Ende der pH-Sonde in die pH-4-Eichlösung tauchen.
15 Sekunden warten.
Die Sonde wieder auf den Sondenträger setzen.
Die Taste cicken. Die Kalibrierung ist abgeschlossen.
- Falls erforderlich, den Sollwert einstellen (siehe § 4.4.4. Einstellung des pH-Sollwerts") oder die Taste INFO drucken, um zum Startbildschirm zurückzukehren.

4.4.3. Kalibrierung der pH-Sonde in der Betriebsart „Fast"

In der Betriebsart, "Fast" wird die Kalibrierung der pH-Sonde mit einem Punkt durchgefuhrt. Die Kalibrierung mit einem Punkt ist möglich, wenn die mitgelieferten Eichlösungen pH 7 und pH 4 nicht mehr verfügbar sind.

• Auf dem Startbildschirm die Taste imimal drücken, um zu den pH-Werten zu gelangen.
  Die Taste drücken, um den Kalibrierungsmodus zu aktivieren. Es erscheint die Anzeige (Standard").
  Die Taste Sicken. Es erscheint die Anzeige (schelle Kalibrierungs-Betriebsart,Fast").
  Die Taste cicken. Der zweite angezeigte Wert blinkt.
• Ein pH-Messgerät in das Schwimmbeckenwasser tauchen und dann diesen zweiten Wert am Gerät mit + oder entsprechend dem vom pH-Messgerät angezeigten Wertändern.
• Zur Bestätigung die Taste Glichen. Die aktuelle Sondenmessung wurde ersetzt.
• Falls erforderlich, den Sollwert einstellen (siehe § 4.4.4. Einstellung des pH-Sollwerts") oder die Taste INFO drucken, um zum Startbildschirm zurückzukehren.

4.4.4. Einstellung des pH-Sollwerts

Die Einstellung des pH-Sollwerts legt fest, wann dem System Saure zugefugt wird,um den pH-Wert des Wassers zu senken.Der standardmBige pH-Sollwert betragt 7,2.

Der einzustellende Sollwert ist dem Taylor-Gleichgewicht zu entnahmen, siehe § 3.1 Gleichgewicht des Wassers herstellen".

Die Taste INFO imal drucken, um den pH-Sollwert anzuzeigen.

Die Taste Setcken.Der Sollwert blinkt.
Die Tasten drunen, um den gewünschten Wert auszuwahlen. Der Schritt beträgt 0,1.
Zur Bestätigung die Taste 1nichen.
Zum Beendende Taste

4.4.5. Kalibrierung der Redox-Sonde

Die Pumpe des Schwimmbeckens ausschalten und die erforderlichen Ventile schlieben, um die Zelle und ihre Sonden vom Wasserzufluss zu stoppen.
Auf dem Startbildschirm die Taste INFR mal drucken, um zu den Redox-Werten zu gelangen.
Die Taste cal drucken, um den Kalibrierungsmodus zu aktivieren. Es erscheint die Anzeige Standard"
Die Taste ccken, um diese Variante auszwahlen. Es erscheint die Anzeige
Die Sonde entnehmen.
Das Endstück der Sonde mit Leitungswasser abspulen.
Das verbliebene Wasser abschuitteln. Die Goldspitze am Ende der Redox-Sondearficht nicht berührt werden.
Das Ende der Redox-Sonde in die 470mV Redox-Eichlosung tauchen.
15 Sekunden warten.
Das Endstück der Sonde mit Leitungswasser abspulen.
Die Sonde wieder auf den Sondentrager setzen.
Die Taste ccken. Die Kalibrierung ist abgeschlossen.
- Falls erforderlich, den Sollwert einstehen (siehe § 4.4.6. Einstellung des Redox-Sollwerts") oder die Taste drücken, um zum Startbildschirm zurückzukehren.

4.4.6. Einstellung des Redox-Sollwerts

Die Einstellung des Redox-Sollwerts legt fest, wann das Gerät Chlor produziert. Der Gehalt an freiem Chlor muss in regelmäßigen Zeitabständen nach der Erstinstallation kontrolliert werden. Der standardmäßige Redox-Sollwert beträgt 700mV

Der Sollwert hangt insbesondere von der Umgebung des Schwimmbeckens, von seiner Nutzungrate und vom Stabilisatorhalt des Wassers im Schwimmbecken ab.

• Auf dem Startbildschirm die Taste INFO rmal drucken, um zu den Redox-Werten zu gelangen.
  Die Tastesicken. Der Sollwert blinkt.
  Die Tasten und drücken, um den gewünschten Wert auszuwahlen (empfohlen zwischen 650 mV und 750 mV). Der Schritt beträgt 1.
  Zur Bestätigung die Taste 1ncken.
  Zum Beendende Taste

Fernsteuerung über Fluidra Connect und die App NN

5.1 I Anschluss des Elektrolysegerätes an die Domotik-Steuerbox Fluidra Connect

Beim Elektrolysegerät handelt es sich um ein vernetbares Gerät: Mit der App Fluidra Connect NN ist es möglich, jederzeit über ein Smartphone oder Tablet auf den Status des Schwimmbeckens zuzugreifen (Überprüfung des Bedienfelds, Änderung einer Einstellung usw.).

Dazu muss das Elektrolysegerät zunachst wie unter dargestellt an eine Domotik-Steuerbox Connect & Go angeschlossen worden sein.

• Es wird dringend empfohlen, für den Anschluss des Elektrolysegerätes an die Domotik-Steuerbox Connect & Go ein spezielles RS485-Kabel zu verwenden. Falls dies nicht möglich ist, kann ein Ethernet-Kabel verwendet werden (keine RJ45-Steckverbinder verwenden).
  Die App Fluidra Connect NN ermittelicht es auch, Fachleute zu finden, die über eine Fluidra Connect-Serviceplattform das Schwimmbecken fernsteuern, auf den Verlauf der Messwerte zugreifen und die Fehler anzeigen konnen.

5.2 I Fernsteuerung des Elektrolysegerätes über die App NN

Bevor Sie mit der Installation der App beginnen, sind folgende Maßnahmen zu ergreifen:

• Verwenden Sie ein Smartphone oder Tablet, das mit WLAN ausgestattet ist.
• Verwenden Sie ein WLAN-Netzwerk mit einem Signal, das stark genug ist, um eine Verbindung zum Elektrolysegerat herzustellen.

• Halten Sie das Password für Ihr privates WLAN-Netzwerk bereit.

• Laden Sie die im App Store oder Google Play Store erhältliche App Fluidra Connect NN herunter.

• Loggen Sie sich in Ihr Konto ein oder registrieren Sie sich, um ein Konto zu erstellen (Erstbenutzung).

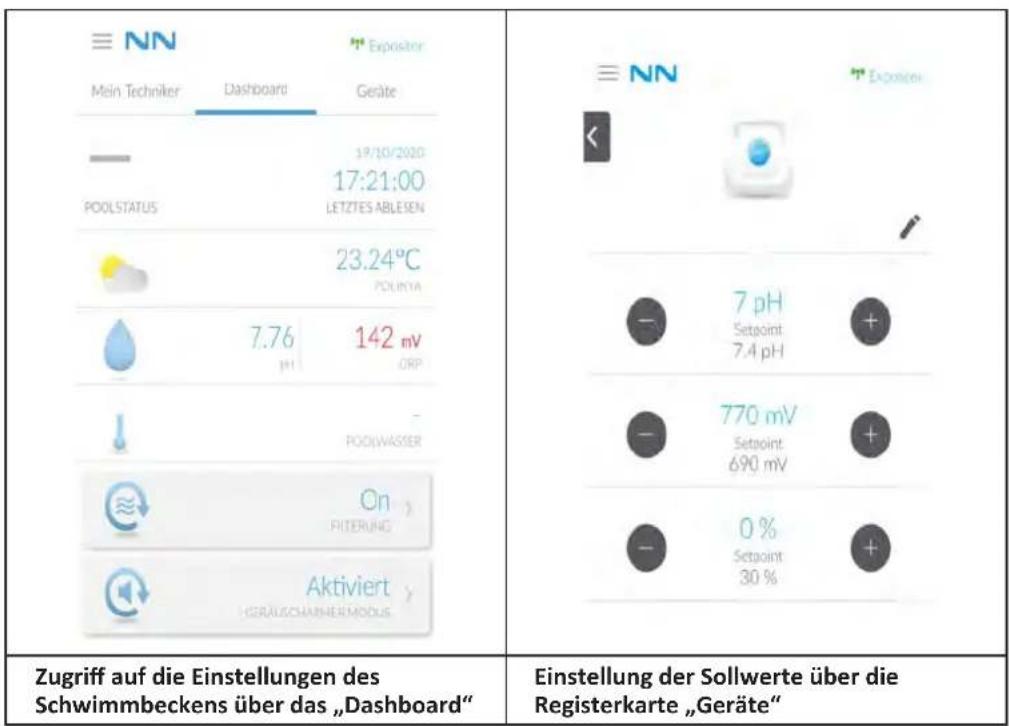

  Greifen Sie auf die Parameter Ihres Schwimmbeckens zu oder stellen Sie die Sollwerte per Fernsteuerung ein.

6 Instandhaltung

6.1 Wartung der Sonden

Die Sonden müssen alle 2 Monate gereinigt werden.

• Schalten Sie die Filterpumper aus.
  SchlieBen Sie alle Ventile.
• Entnehmen Sie die Sonde und den Sondenträger.
• Spülen Sie die Sonde 1 Minute lang mit Leitungswasser ab.
• Das verbliebene Wasser abschütteln.

Der aktive Teilarf nicht gerieben oder mit einem Tuch abgewischt werden,sonst kann er beschadigt werden.

• Bürsten Sie die Verbindungsstellen und den Metallteil (Gold) für die Redox-Sonde 1 Minute lang mit einer Zahnbürste ab.

• Bereiten Sie eine verdünnte Salzsäurelösung vor, indem Sie 1 ml (10 Tropfen) handelsübliche Salzsäure (HCI 37% ) in 50 ml Leitungswasser (1/2 Trinkglas) mischen.

• Salzsäure ist eine gefährliche chemische Substanz, die Verbrennungen, Verletzungen und Reizungen verursachen kann. Sie muss sehr vorsichtig unter Verwendung der Schutzausrüstung (Handschuhe, Schutzbrille, Schutzanzug) gehandelt werden. Für weitere Informationen wird auf das FDS-Datenblatt der Substanz verwiesen.
• Säure immer in das Wasser schütten.

• Nach beendeter Reinigung muss die Lösung entsprechend den gültigen Normen des betroffenen Landes entsorgt werden.

• Waschen Sie die Sonde 2 Minuten lang in der verdünnten Salzsärelösung.

• Spülen Sie die Sonde 1 Minute lang mit sauberem Leitungswasser ab.
• Das verbliebene Wasser abschütteln.
• Führn Sie anschließend die Kalibrierung der Sonde durch, siehe § 4.4 I Kalibrierung der Sonden (Modelle pH oder pH/ORP)
• Setzen Sie den Sondenträger und die Sonde wieder ein.

6.2 I Kontrolle und Reinigung der Elektroden

Das Gerät ist mit einem intelligenten System zur Polaritätsumkehrung versehen, das dazu bestimmt ist, ein Verkalken der Platten der Elektrode zu verhindern. Die Dauer der Polaritätsumkehrung kann geändert werden, siehe § 4.3.4. "Reverse direct": Einstellung der Polaritätsumkehrung zur Reinigung der Zelle: Ajustement de l'inversion de polarité pour nettoyer la cellule". Das Reinigen kann sich jedoch in Gegenden als erforderlich erweisen, in welchen das Wasser extrem kalkhaltig ist („hartes“ Wasser).

• Das Gerät und die Filterung ausschalten, die Absperschieber schreiben, die Schutzkappe entfernen und das Netzkabel von der Zelle abziehen.

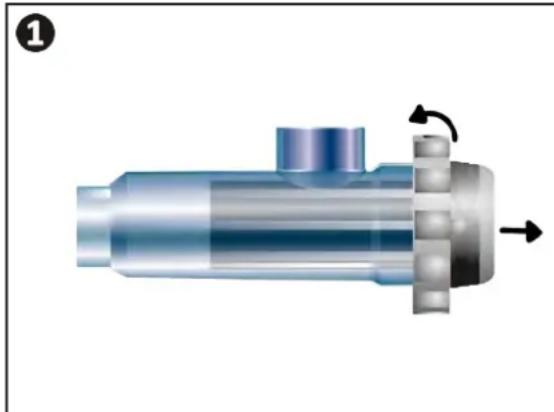

• Schrauben Sie den Spannring los undnehmen Sie die Zelle ab. Der Ring ist mit Kerben versehen, die es zulassen, zum leichteren Lös einen Hebel anzusetzen (siehe Abbildung 1).
• Tauchen Sie den Teil mit den Elektrodenplatten in einen geeigneten Behälter mit der Reinigungslösung (siehe Abbildung 2).

• Bis zum Auflösen der Kalkschicht in der Reinigungslösung{lassen (etwa 10 Minuten). Die Reinigungslösung bei einer zugelassenen Sammelstelle entsorgen, auf keinen Fall in die Abwasserkanalisation oder das Regenwassersammelnetz gelangen情况进行.
  Die Elektrode mit klarem Wasser spulen und wieder in die Aufnahmeschelle der Zelle einsetzen (Arretierung fur richtiges Einsetzen beachten).
• Den Spanning wieder festschrauben, das Zellenkabel wieder anschließen und die Schutzkappe aufsetzen.
  Die Absperschieber wieder öffnen, die Filterung und das Gerät einschalten.

Wenn Sie keine handelsübliche Reinigungslösung verwenden, können Sie selbst eine Lösung aus einem (1) Teil Salzsäure und neun (10) Teilen Wasser mischen (Achtung: immer die Säure in das Wasser schätten, auf keinen Fall umgekehrt, und geeignete Schutzausrüstung tragen).

6.3 I Wartung der Peristaltikpumpe

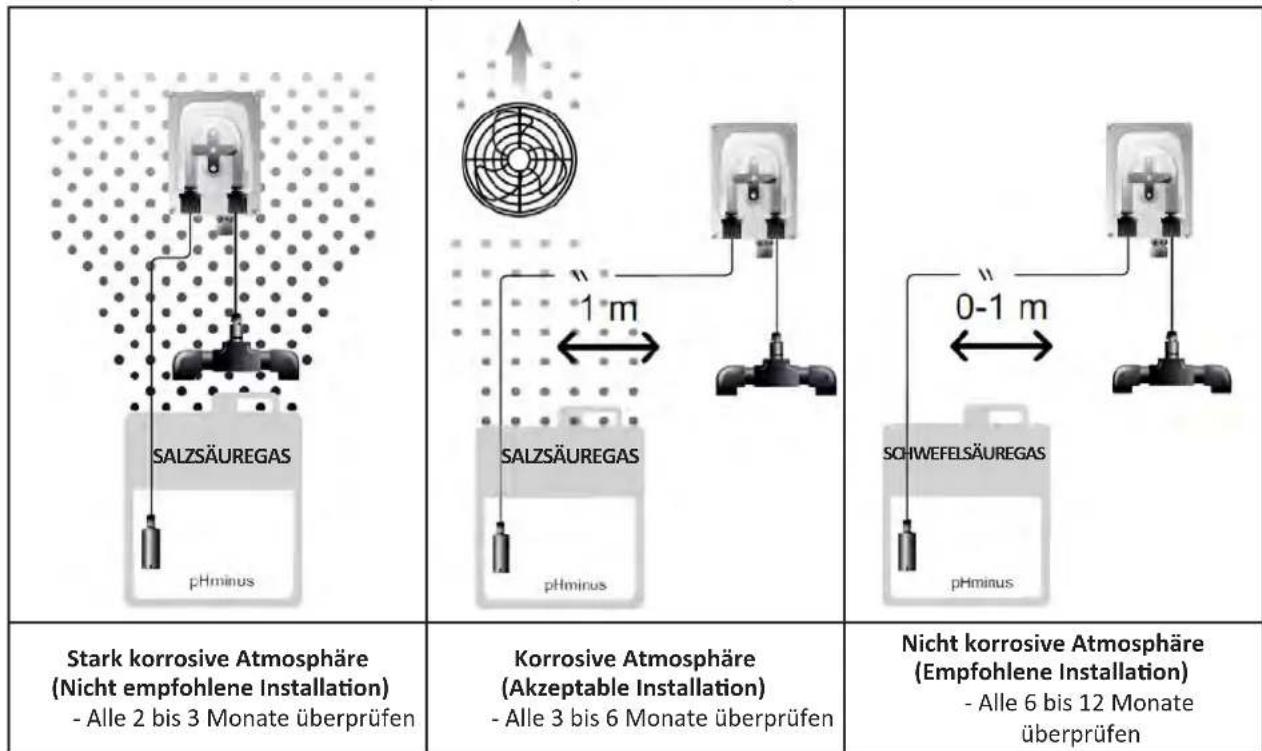

• Um zu verhindern, dass die Pumpe leer lauf, sollte der Fuldstand des pH-Minus-Behalters (Säure) je nach Installation alle 2 bis 12 Monate überprüft werden (siehe Tabelle unter).

• Um den einwandfrei Betrieb der pH-Pumpe zu überprüfen:

• Sicherstellen, dass das Rohr An Ordnung und die Anschlüsse dicht sind.

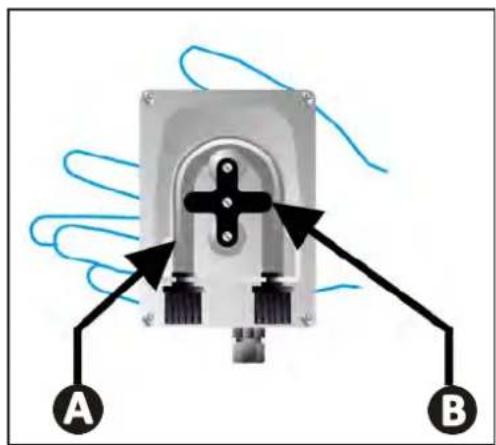

• Sicherstellen, dass sich das Pumpenrad richtig dreht

6.4 I Einwinterung

Das Gerät ist mit einem Schutzsystem versehen, das die Chlorproduktion bei schlechten Betriebsbedingungen einschränkt, wie zum Beispiel bei kaltem Wasser (im Winter) oder bei Salzmangel.

• Aktive Einwinterung = die Filterung lauft während des Winters: bei Temperaturen unter 10^ sollen den das Gerät stoppen. Oberhalb dieser Temperatur in Betrieb{lassen.
• Passive Einwinterung = abgesenkter Wasserfüllstand, Rohrleitungen entleert: das Gerät ausschalten und die Zelle ohne Wasser, eventuell vorhandene Absperschieber geöffnet, im trockenen Zustand eingebaut halten.
• Einwinterung der Sonden = Das Plastikrohr der Sonde (die eine Lagerungslösung enthalt) aufbewahren, um es bei der Einwinterung zu verwenden. Die Sonden müssen immer feucht gelagert werden (niemals trocken). Sie müssen in einem Rohr, das mit einer Lagerungslösung mit 3 mol/l KCl gefüllt ist, oder zumindest in Leitungswasser gelagert werden.

6.5 I Wiederinbetriebnahme des Schwimmbeckens

Erforderliche Maßnahmen:

• Einstellung des Wasserfulstands (zu viel oder zu weniger).
• Überprüfung der Wasserparameter: TAC/TH/pH/Salzgehalt/Chlor/Stabilisator/Kupfer/Malle, und Einstellung der Parameter, um ein Schwimmbecken mit korrektem und gesundem Gleichgewicht zu erhalten, siehe § 3.1 | Gleichgewicht des Wassers herstellen".
• Überprüfung des Zustands der Ausstattung (Pumpe, Filter, Elektrolysegerät, Elektrolysezelle).
• Kontrolle der Sonden, dann Reinigung und Neukalibrierung.
• Sobald der Salzgehalt den erforderlichen Wert (4 000 ppm oder 5 000 ppm) erreicht und das Salz vollständig im Wasser aufgelöst ist, das Salzelektrolysegerät wieder starten.

Q

7 Problembehebung

• Bevor Sie sich an den Fachhändler wenden, behmen Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabelle einfache Überprüfungen vor.

• Sollte das Problem dadurch nicht gelöst werden, wenden Sie sichitte an ihren Fachhändler.

em qualifizierten Techniker vorbehaltene Maßnahmen

7.1 Störmdelungen

Meldung Mögliche Ursache Lösung
E1	Das Gerät verlässst die Betriebsart Kalibrierung automatisch nach zwei Minuten ohne Benutzierung. Diese Meldung erscheint nur kurz auf dem Display.	Angabe nur zur Information, kein Handlungsbedarf.Falls erforderlich, den Kalibrierungsprozess von Anfang an wiederholen, siehe § ,4.4 I Kalibrierung der Sonden (Modelle pH oder pH/ORP)"
E2	Der bei der Kalibrierung ermittelte Wert istweit vom erwarteten Wert entfern, eine Kalibrierung ist unmöglich.	Den Zustand der Sonde visuell überprüfen und die Sonde spülen.Erneut eine Messung in einer Pufferlösung durchführren, 15 Sekunden warten, dann neu kalibrieren, wenn die Messung nicht korrekt ist.Die Sonde reinigen oder bei Bedarf austauschen.
E3	Der bei der Kalibrierung ermittelte Wert istsehr instabil, eine Kalibrierung ist unmöglich.
pump fuse	Die Sicherung der pH-Pumpe ist defekt.	Prüfen, dass die pH-Pumpe nicht beschädigt ist.Die Sicherung der pH-Pumpe ausauschen (im Netzteil des Elektrolysegerätes).
pump stop	Die pH-Pumpe ist abgeschaltet.	Der pH-Sollwert wurde nicht rechtzeitig erreicht.Den pH-Wert überprüfen und die pH-Sonde bei Bedarf kalibrieren.Den Schlauch der pH-Pumpe und den Behälter überprüften, um sicherzustellen, dass pH-Minus eingespritzt werden kann.Die Auslösezeit des Alarms einstellen, siehe § ,4.3.13. Einstellung der Auslösung des Alarms „Temperatur“"". Den Alarm zurecketzen: Die Taste SE drucken.
i g/L	Dauerhaft rot: Der Temperatur-Sollwert ist niedriger oderHigher als der gemessene Wert (nicht blockierend)Blinkt: Problem bezieglich der Leitfähigkeit des Wassers: Das Gerät erreicht keine 100%ige Produktion.	Den Auslösebereich der Alarme überprüfen (siehe § ,4.3 I Im Konfigurationsmodus zugängliche Parameter").Die Verkabelung der Elektroden überprüfen: Die Zuordnungen und die Farben beachten (siehe § ,2.1.3. Anschluss der Zelle an die Steuerbox")Wassertemperatur prüfen.Platten der Zelle auf Zustand prüfen.Die Salzkonzentration im Wasser des Schwimmbeckens mit einem Salzsteiner oder einem Teststreifen messen, dann Salz ins Schwimmbecken geben, um einen Gehalt von 4 bzw. 5 g/l aufrechtzuherhalten. Bei Bedarf den Händler kontaktieren.
i pH	Dauerhaft rot: Der pH-Sollwert ist niedriger oderHigher als der gemessene Wert (nicht blockierend)
i Cl mV	Dauerhaft rot: Der Redoxpotential-Sollwert ist niedriger oderHigher als der gemessene Wert (nicht blockierend)
cell	Kurzschluss in der Zelle oder Zelle nicht korrekt angeschlossen.Elektrode verschüssen: Die Zelle ist leer	Die Anschlüsse der Zelle überprüfen.Die Zelle bei Bedarf austauschen: Wenden Sie sich an den Händler
flow	• Probleme mit dem Wasserdurchfluss: - Ausfall der Filterpumpe, - Verschmutzung des Filters und/oder des/ der Skimmer(s), - Trennung oder Ausfall des Paddelschalters.	• Die Pumpe, den Filter, den/die Skimmer und den/ die Bypass-Schieber prüfen. Diese Elemente bei Bedarf reinigen. • Die Kabelanschlüsse prüfen (Paddelschalter). • Die Funktionstüchtigkeit des Paddelschalters prüfen: diesen bei Bedarf ersetzen: Wenden Sie sich an den Händler
stop	• Das Gerät produziert nicht mehr.	• Die Produktion erhöhen. Eine klare Unterscheidung zwischen der tatsächlichen Produktion des Geräts und dem Sollwert machen. • Die Steuerbox von einem qualifizierten Elektriker kontrollieren lasen.
Die blaue Anzeige rotiert. Die Werte werden nicht angezeigt.	• Das Gerät befindet sich im Standby-Modus.	• Das Display entsperren (siehe § „4.1.2. Entsperren des Displays"). • Den Energiesparmodus deaktivieren, um die Werte ablesen zu konnen, wenn sich das Gerät im Standby-Modus befindet, siehe § „4.3.15. Energiesparmodus der Bedieneinheit".

Empfehlung: Im Supportfall informieren Sie ihren Fachhändler über den Zustand des Gerätes, um Zeit zu gewinnen.

7.2 | Auswirkung des Stabilisers auf Chlorgehalt und Redox-Wert

Im Idealfall weist ein Pool einen Stabilisatorsatz von 30 ppm und einem pH-Wert von 7,4 auf.

1 ppm freies Chlor = 700 mV

• Infolgedessen kann der Nutzer seinen Chlorungsbedarf auf 700mV einstellen, um einen Satz von 1 ppm im Schwimmbad aufrechtzuerhalten.
  Erreicht der Stabilisatorsatz 90 ppm, ist der Redox-Wert falsch und 1 ppm freies Chlor entspricht 500mV
• Wenn der Nutzer den Sollwert bei 700mV aufrechterhalt, erhalten er letztendlich eine Chlorkonzentration von 5 ppm.

DE

WAARSCHUWINGEN

1.2 | Technische kenmerken

1.3.3. Bedieningskast

1.4 Werkingsprinipe

2.6.1. Open de bedieningskast

3.2.2. Aterkommande analyser

4.3.8. Lage pH Intelligent
