Μάρκα	Neff
Μοντέλο	D7010X0
Κατηγορία	Απορροφητήρας κουζίνας
Βάρος	7,0 kg
Υλικό	Ανοξείδωτο ατσάλι
Τύπος εξαγωγής	Εξωτερική με τηλεσκοπικό αγωγό
Ελάχιστη διάμετρος αγωγού	150 mm
Τροφοδοσία	Ηλεκτρική (παρέχεται προέκταση 5 m)
Τοποθέτηση	Σε τοίχο, στερέωση με πείρους
Κλίση αγωγού	1° προς τα έξω
Ελάχιστη απόσταση από το δάπεδο	1 m
Προστασία έναντι υποπίεσης	Μην υπερβαίνει τα 4 Pa
Συντήρηση	Καθαρισμός με ειδικό προϊόν για ανοξείδωτο ατσάλι, χωρίς λειαντικό
Αξεσουάρ	Προαιρετική σιγαστήρα για αγωγό 150 mm
Επισκευές	Πρέπει να γίνονται από εξουσιοδοτημένο ειδικό
Επισκευασιμότητα	Ανταλλακτικά διαθέσιμα μέσω του τμήματος εξυπηρέτησης του κατασκευαστή
Συμμόρφωση	Ισχύοντα πρότυπα ασφάλειας
Χρήση	Οικιακή

Συχνές ερωτήσεις - D7010X0 NEFF

Πώς να εγκαταστήσετε τον απορροφητήρα Neff D7010X0;

Η εγκατάσταση πρέπει να γίνει από ειδικό. Πρέπει να ανοίξετε μια τρύπα 160 mm για τον τηλεσκοπικό αγωγό και μια τρύπα 18 mm για το ηλεκτρικό καλώδιο. Ο ανεμιστήρας τοποθετείται εξωτερικά, τουλάχιστον 2 m από τον απορροφητήρα και 1 m από το έδαφος. Φροντίστε να τηρείτε τις πολικότητες κατά την ηλεκτρική σύνδεση.

Ποιο είναι το βάρος του απορροφητήρα Neff D7010X0;

Το βάρος του απορροφητήρα είναι 7,0 kg.

Πώς να καθαρίσετε τον απορροφητήρα από ανοξείδωτο ατσάλι;

Χρησιμοποιήστε ένα ειδικό προϊόν για ανοξείδωτο ατσάλι και ένα μαλακό πανί. Μην χρησιμοποιείτε ποτέ σφουγγάρια με λειαντική πλευρά ούτε απορρυπαντικά που περιέχουν άμμο, καυστική σόδα, οξύ ή χλώριο. Εφαρμόζετε περιστασιακά ένα προϊόν συντήρησης για ανοξείδωτο ατσάλι.

Ποια είναι η ελάχιστη απόσταση μεταξύ ανεμιστήρα και απορροφητήρα;

Ο ανεμιστήρας πρέπει να εγκαθίσταται τουλάχιστον 2 μέτρα από τον απορροφητήρα.

Μπορώ να χρησιμοποιήσω αγωγό διαμέτρου μικρότερης από 150 mm;

Όχι, η διάμετρος των αγωγών σύνδεσης δεν πρέπει ποτέ να είναι μικρότερη από 150 mm. Μια μικρότερη διάμετρος θα μείωνε την απόδοση της εξαγωγής.

Τι να κάνω αν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά;

Το κατεστραμμένο καλώδιο τροφοδοσίας πρέπει να αντικαθίσταται μόνο από τον κατασκευαστή, το τμήμα εξυπηρέτησής του ή από εξειδικευμένο άτομο, για να αποφευχθεί οποιοσδήποτε κίνδυνος.

Πώς να εξασφαλίσετε επαρκή αερισμό για την αποφυγή κινδύνων;

Πρέπει να εξασφαλίσετε επαρκή εισαγωγή αέρα ώστε η υποπίεση στο χώρο να μην υπερβαίνει τα 4 Pascal. Αυτό μπορεί να επιτευχθεί με μη φραγόμενα ανοίγματα σε πόρτες, παράθυρα ή με άλλα τεχνικά μέτρα.

Ποια αξεσουάρ είναι διαθέσιμα για αυτόν τον απορροφητήρα;

Μια προαιρετική σιγαστήρα για αγωγό 150 mm είναι διαθέσιμη, μειώνοντας τον θόρυβο της εξαγωγής.

Πρέπει να καλέσω έναν επαγγελματία για την εγκατάσταση;

Ναι, η σύνδεση και η θέση σε λειτουργία πρέπει να γίνονται μόνο από ειδικό (εξουσιοδοτημένο ηλεκτρολόγο). Οι ανειδίκευτες επισκευές ενέχουν κινδύνους.

Πώς να μειώσετε τον θόρυβο του απορροφητήρα;

Μπορείτε να εγκαταστήσετε μια προαιρετική σιγαστήρα για αγωγό 150 mm. Επιπλέον, βεβαιωθείτε ότι ο ανεμιστήρας είναι καλά στερεωμένος και ότι τίποτα δεν εμποδίζει την έξοδο αέρα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D7010X0 NEFF

Σε μη επαρκή παροχή αέρα υπάρχει κίνδυνος δηλητηρίασης από την επαναπρόσληψη των καυσαερίων.

ΠΡΟΣΟΧΗ: Για την έκτιση πρέπει να λαμβάνονται υπόψη όλα τα υπό μονωλικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών υγραερίου, π.χ. σκαφοειδούς εστίας υγραερίου και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Η φτερωτή πρέπει να τοποθετηθεί σε απόσταση τουλάχιστον 2 m από τον απορροφητήρα. Μην τοποθετείτε τη φτερωτή σε εξωτερικό τοίχο κοντά σε παράθυρα, πόρτες ή παραθυρόφυλλα. Τοποθετήστε τη φτερωτή σε εξωτερικό τοίχο σε τέτοιο σημείο, ώστε - να μην ενοχλούνται από τον θόρυβο και τις οσμές οι ένοικοι και οι γείτονες και - να είναι προσβάσιμη για τη συντήρηση και επισκευή. Οι βιδωτικές συνδέσεις των περιφερικών καλωδίων πρέπει να βρίσκονται εντός του κτιρίου. Διαστολές σωλήνων που συνδέονται με τον απορροφητήρα κουζίνας δεν επιτρέπεται να μειωθεί η διάμετρος των 150 mm. Ένας προστατευτικός σωλήνας για σωλήνα 150 mm διατίθεται ως έξτρα εξάρτημα για τα ειδικά καταστάσεις.

Προετοιμασία του τοίχου

Ο τοίχος πρέπει να είναι επίπεδος και κάθετος. Η ορατότητα των οπών πρέπει να είναι εξασφαλισμένη.

Βάρος: 7,0 kg.

Ενημέρωση για την κατάλλημη χρήση και την τήρηση των τεχνικών προδιαγραφών.

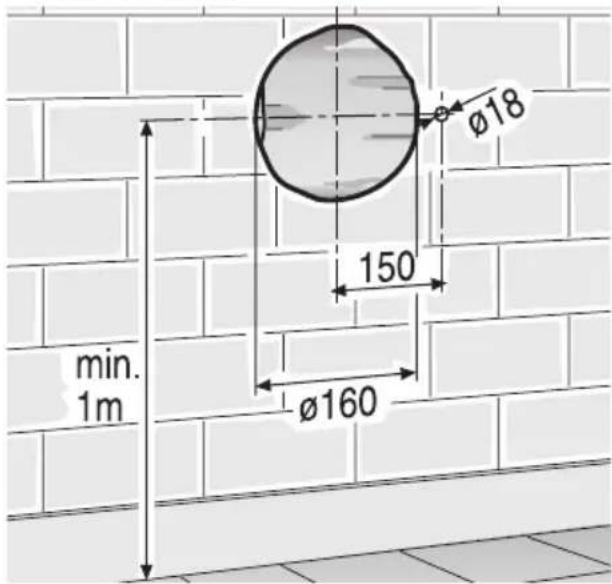

1. Άνοιγμα τοίχου

Κατασκευάστε άνοιγμα 160 mm για τον σωλήνα τηλεσκοπικού τύπου και άνοιγμα 18 mm για τον σωλήνα προστασίας καλωδίου.

Απόσταση από το δάπεδο τουλάχιστον 1 m για τη διαφοροποίηση εισόδου φρέσκου αέρα.

1. Κόψτε το άνοιγμα προστασίας καλωδίου στο πάχος του τοίχου και τοποθετήστε το.

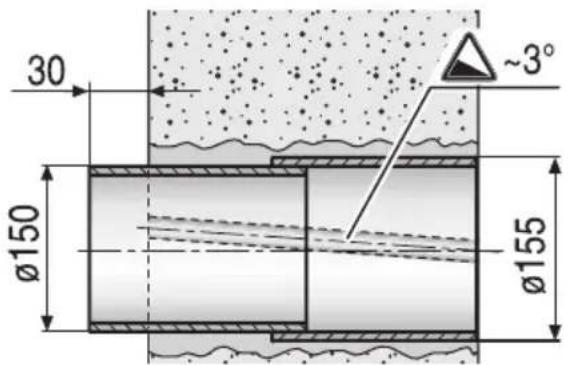

Τοποθετήστε τον σωλήνα τηλεσκοπικού τύπου:

Εξωτερικά προς το εξωτερικό του τοίχου,

εσωτερικά να προεξέχει 30 mm.

Σωλήνας προστασίας καλωδίου:

~ 3° κάτω φορά προς τα έξω.

Σωλήνας τηλεσκοπικός μίνιμουμ:

~ 1° κάτω φορά προς τα έξω.

Στερεώστε τον σωλήνα ποσταίας καλωδίου και τον σωλήνα τηλεσκοπικού τύπου και στεγανοποιήστε τους.

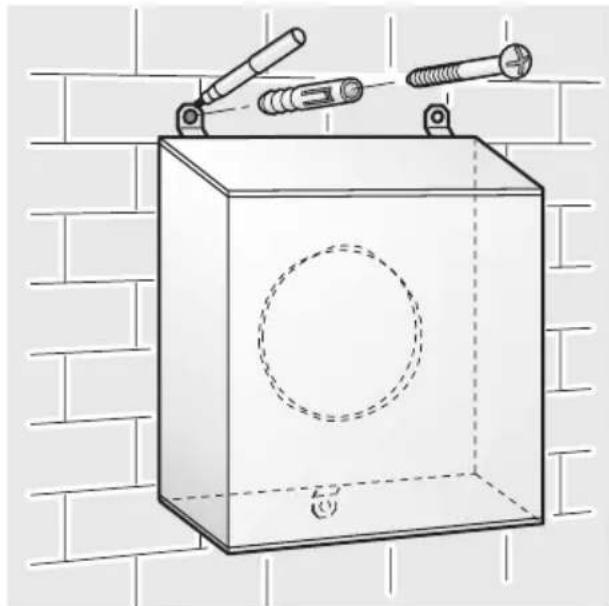

1. Κρατήστε τη φτερωτή στο σημείο τοποθέτησης.

Σχετικά πρέπει το στόμιο του σωλήνα της φτερωτής να εισαχθεί μέσα στον σωλήνα τηλεσκοπικού τύπου.

Εξοδος προς τα κάτω.

Σημαδέψτε τη στέρευση πάνω αριστερά.

1. Πάρτε τη φτερωτή.
2. Ανοίξτε πάνω αριστερά οπή 8 mm, τοποθετήστε τα σημάδια, κρατήστε τη φτερωτή στο σημείο τοποθέτησης και βιδώστε τη γέρα.

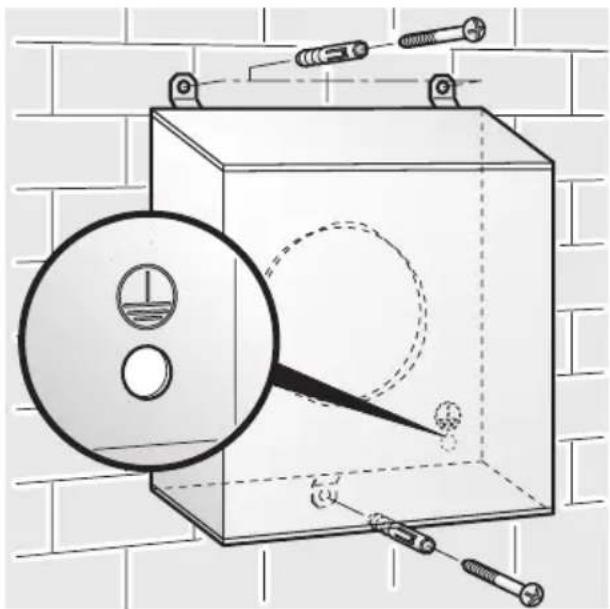

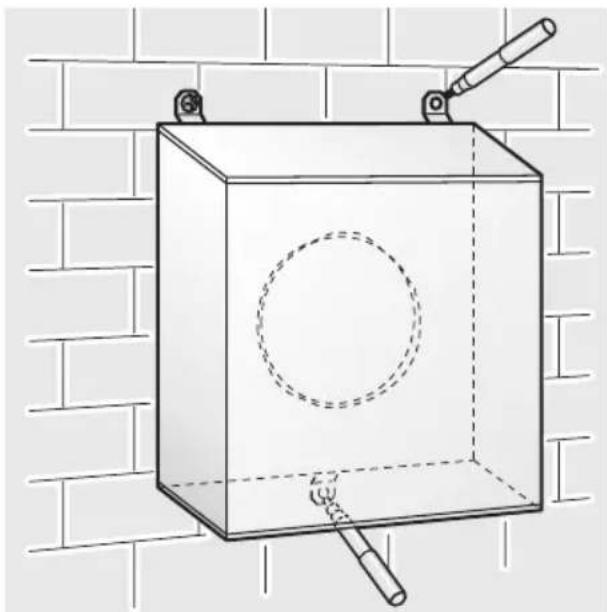

1. Ευθυγραμμίστε τη φτερωτή οριζόντια και κεντρικά στον σωλήνα τηλεσκοπικού τύπου. Σημαδέψτε τα σημεία στερέωσης πάνω δεξιά και στο κέντρο κάτω. Ξαναπάρτε τη φτερωτή.

Τοποθετήστε

1. Ανοίξτε πάνω δεξιά και στο κέντρο κάτω οπή 8 mm. Τοποθετήστε τα σημάδια. Τα σημάδια πρέπει να είναι κατάλληλα για την τοιχοποιία.

1. Ανουβαρμούντο από το ηλεκτρικό καλώδιο.

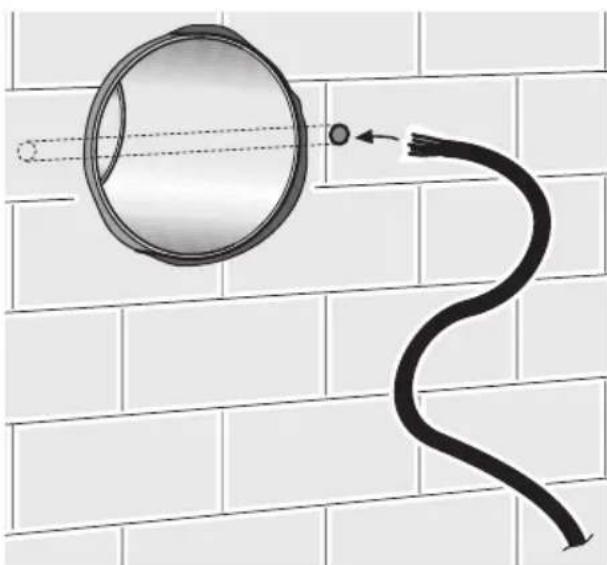

2. Πέρασε το καλώδιο στον σωλήνα προστασίας καλωδίου.

1. Κρατήστε την τη θερμοκρασία στο σημείο θέρμανσης και βιώστε την γεύρα..

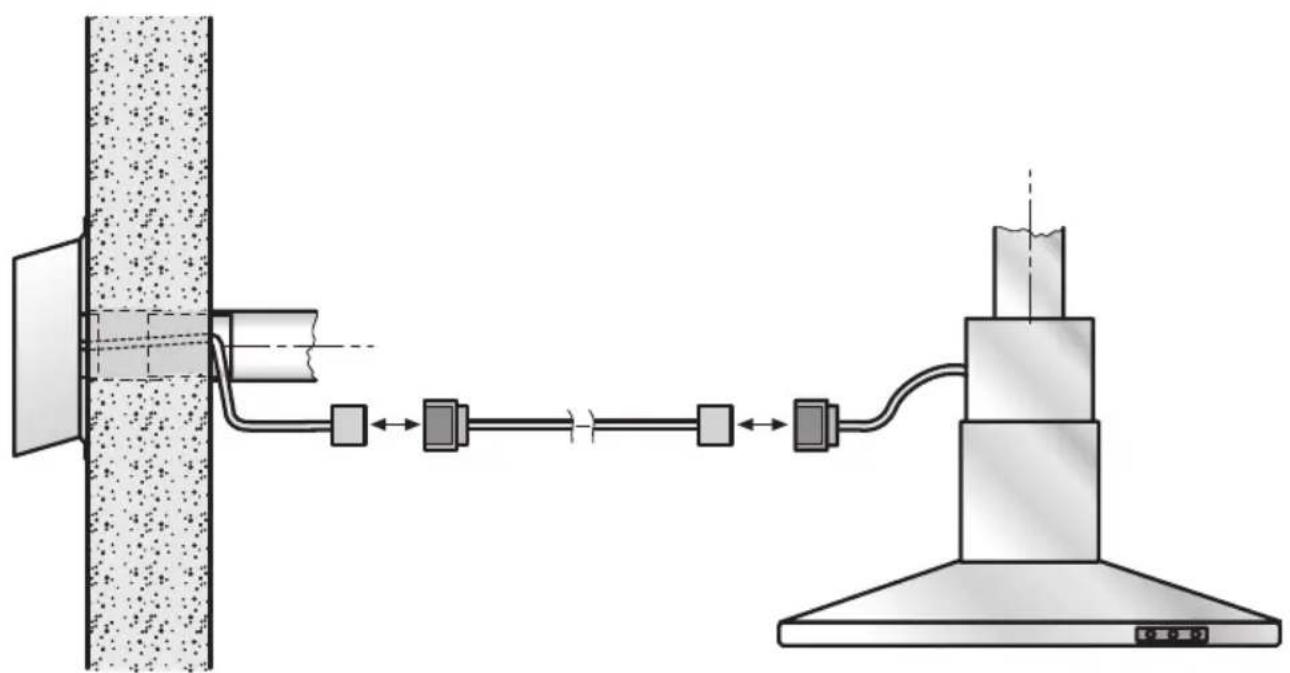

Η ηλεκτρική σύνδεση στον απορροφητήρα γίνεται μέσω του καλωδίου σύνδεσης μήκους ~5m, που συνδέει τον απορροφητήρα. Σε περίπτωση που χρειάζεται πρόσθετο καλώδιο σύνδεσης, πρέπει το βίδωμα να γεφυρωθεί έξω από το περιβάλλον του ανεμιστήρα από το ηλεκτρολόγο. Τα μέρη που χρησιμοποιούνται για τη γέφυρα δεν επιτρέπεται να έρχονται σε επαφή με τη στεφάνη.

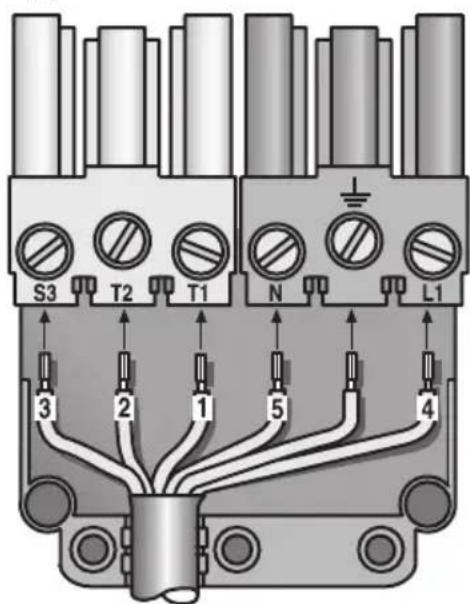

1. Ενεργοποιήστε το σύστημα στο ηλεκτρικό κύκλωμα, προσέχοντας τη θέση των πολυπλεκτών συρμάτων.

Τοποθέτηση

1. Καθένα από τα δύο και την εκτική οδό από την πτέρνα προς τον απαντητή.

Το πρώτο κάλυμμα από τη ρίζα πρέπει για λόγους ασφαλείας να είναι πάντοτε τοποθετημένο και καλά κλειστό.

Υποδείξεις για τον χρήστη

Υποδείξεις ασφαλείας

Ελέγχετε τακτικά ο αέρας πρέπει να έρχεται χωρίς πρόβλημα από τη φτερωτή

Το θέμα του αέρα εν ειρήνεται να καλύπτεται αν ο αντικείμενος αν η φύση.

Αν το καλώδιο αυτό της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή από την υπηρεσία τεχνικής εξυπηρέτησης πλατών από παρόμοια ειδικευμένο πρόσωπο, για να αποφευχθεί ο κίνδυνος.

Καθαρισμός και φροντίδα

Χρησιμοποιήστε ένα μη διαβρωτικό απορρυπαντικό για ανοξείδωτο χάλυβα. Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σύρμα που χαράζουν ούτε με άλλα λειαντικά μέσα που περιέχουν οξέα. Κατά διαστήματα, επαλείψτε την επιφάνεια με μικρή ποσότητα από προϊόν καθαρισμού για ανοξείδωτο χάλυβα, για να διατηρηθεί η καλή εμφάνιση της επιφάνειας.

Αυτό το προϊόν πληροί τις ισχύουσες απαιτήσεις ασφαλείας.
