BEDIENUNGSANLEITUNG D7010X0 NEFF

Gebrauchs- und de Montageanleitung Aussenwandgebläse

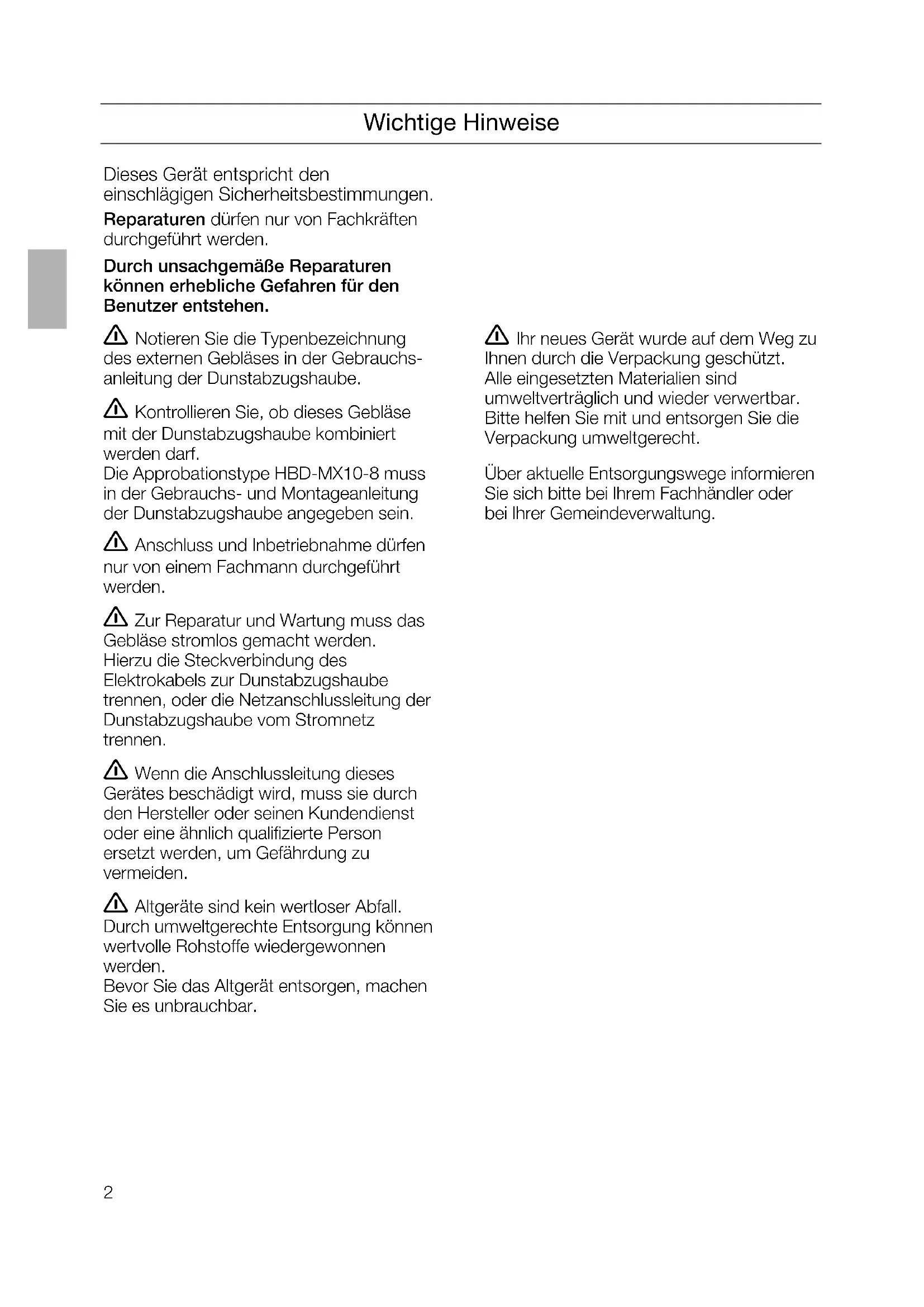

da2 Wichtige Hinweise Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. 몇 Notieren Sie die Typenbezeichnung des externen Gebläses in der Gebrauchs- anleitung der Dunstabzugshaube. 몇 Kontrollieren Sie, ob dieses Gebläse mit der Dunstabzugshaube kombiniert werden darf. Die Approbationstype HBD-MX10-8 muss in der Gebrauchs- und Montageanleitung der Dunstabzugshaube angegeben sein. 몇 Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. 몇 Zur Reparatur und Wartung muss das Gebläse stromlos gemacht werden. Hierzu die Steckverbindung des Elektrokabels zur Dunstabzugshaube trennen, oder die Netzanschlussleitung der Dunstabzugshaube vom Stromnetz trennen. 몇 Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. 몇 Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. 몇 Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.3 Vor der Montage

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. 몇 Das Gebläse muss mindestens 2 m entfernt von der Dunstabzugshaube montiert werden. 몇 Das Gebläse nicht in der Nähe von Fenstern, Türen oder Terassen montieren. 몇 Das Gebläse an einer Stelle montieren, – die Geräusch- und Geruchsbelästigung von Anwohnern und Nachbarn ausschließt, – die Zugänglichkeit für Wartung und Reparatur ermöglicht. 몇 Die Steckverbindungen der Elektrokabel müssen innerhalb des Gebäudes sein. 몇 An den Verbindungsrohren zur Dunstabzugshaube darf keine Reduzierung von l 150 mm vorgenommen werden. Einen zusätzlichen Schalldämpfer für Rohr l 150 mm können Sie beim Fachhandel, als Sonderzubehör erwerben. Vorbereiten der Wand ❑ Die Wand muss eben und senkrecht sein. ❑ Für festen Halt der Dübel ist zu sorgen. Gewicht: 7,0 kg. Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.4 Montage

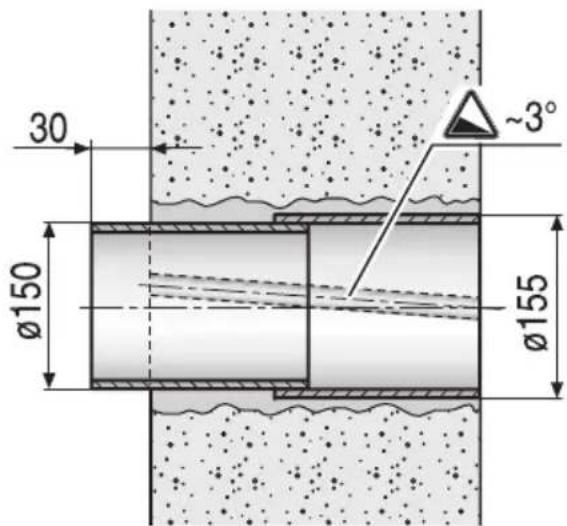

2. Kabelschutzrohr auf die Wanddicke

kürzen und einsetzen. Teleskoprohr einsetzen: Aussen mit der Wand bündig, Innen 30 mm überstehend. Kabelschutzrohr: Z 3° Gefälle nach aussen. Teleskoprohr: Z 1° Gefälle nach aussen. Kabelschutzrohr und Teleskoprohr fixieren und abdichten.

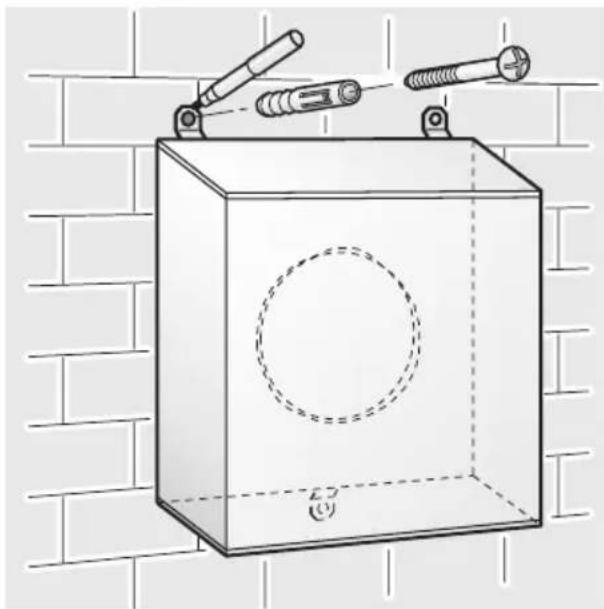

3. Gebläse anhalten.

Dabei muss der Rohrstutzen des Gebläses in das Teleskoprohr eingeschoben werden. 몇 Luftaustritt nach unten. Befestigung links oben markieren.

4. Gebläse abnehmen.

5. Bohrung links oben l 8 mm ausführen,

Dübel einsetzen, Gebläse anhalten und festschrauben.

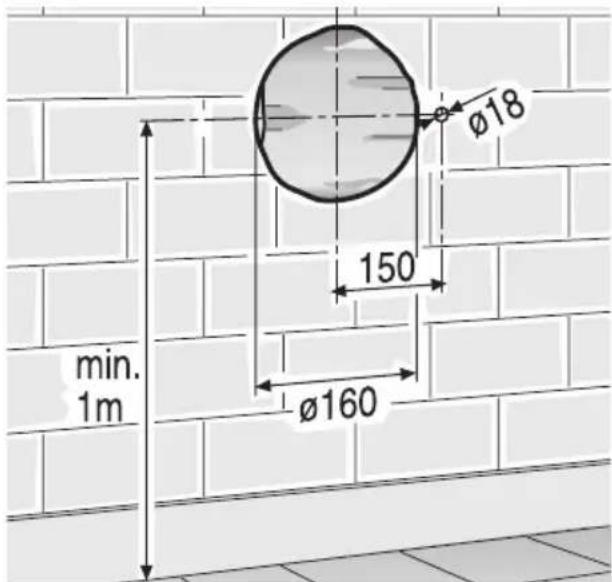

l mind. 160 mm für Teleskoprohr und mind. l 18 mm für Kabelschutzrohr herstellen. Abstand zum Boden mind. 1 m, um einen freien Luftaustritt zu garantieren.

6. Gebläse waagerecht und mittig im

Teleskoprohr ausrichten. Die Befestigungen rechts oben und in der Mitte unten markieren. Gebläse wieder abnehmen.Montage

8. Stecker vom Elektrokabel lösen.

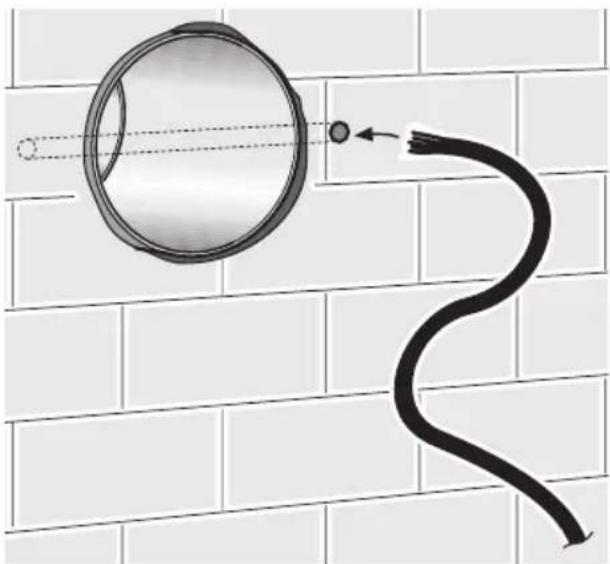

9. Elektrokabel durch das Kabelschutzrohr

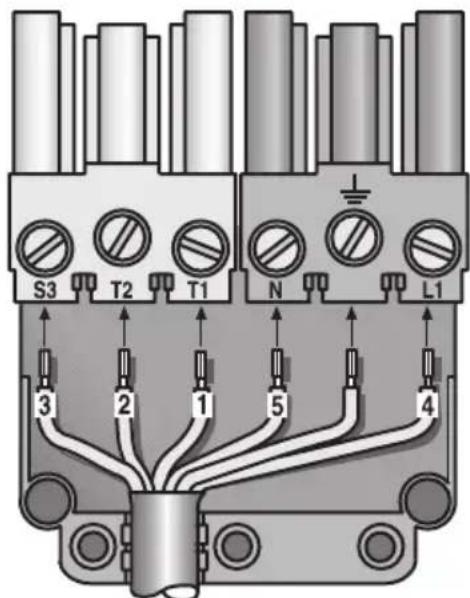

11. Stecker wieder an das Elektrokabel

montieren. Dabei auf die richtige Lage der Litzen achten.

10. Gebläse anhalten und festschrauben.

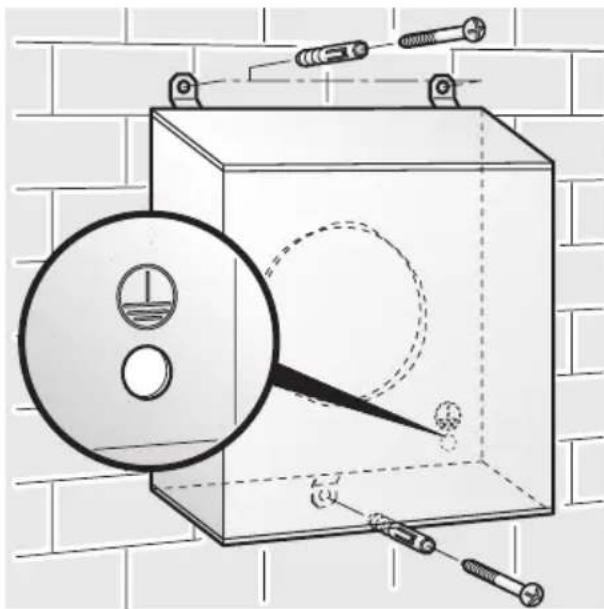

몇 Die elektrische Verbindung zur Dunstabzugshaube erfolgt durch das der Dunstabzugshaube beiliegende Z 5 m lange Verlängerungskabel. Wird ein zusätzliches Verlängerungskabel benötigt, muss das Gehäuse des Gebläses vor dem Festschrauben durch eine Elektro- fachkraft von aussen geerdet werden. Die zur Erdung verwendeten Teile dürfen nicht mit dem Lüfterrad in Berührung kommen.

7. Bohrungen rechts oben und in der Mitte

unten l 8 mm ausführen. Dübel einsetzen. 몇 Die Dübel müssen für das Mauerwerk geeignet sein.6 Montage Hinweise für den Benutzer Sicherheitshinweise 몇 Prüfen Sie regelmäßig, ob die Luft problemlos aus dem Gebläse austreten kann. Das Luftaustrittsgitter darf nicht zugestellt sein, oder durch Pflanzen zugewachsen sein. 몇 Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Reinigung und Pflege ❑ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. 몇 Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! ❑ Tragen Sie von Zeit zu Zeit etwas Edelstahlpflegemittel auf, um das Aussehen zu erhalten.

12. Rohrverbindung und elektrische
