Mærke	Neff
Model	D7010X0
Kategori	Emhætte
Vægt	7,0 kg
Materiale	Rustfrit stål
Aftrækstype	Udvendig med teleskoprør
Minimum rørdiameter	150 mm
Strømforsyning	Elektrisk (5 m forlængerledning medfølger)
Montering	Vægmontering, fastgørelse med plugger
Rørhældning	1° mod det fri
Minimumsafstand til gulv	1 m
Beskyttelse mod undertryk	Må ikke overstige 4 Pa
Vedligeholdelse	Rengøring med specialrens til rustfrit stål, uden skuremiddel
Tilbehør	Ekstra lyddæmper til rør 150 mm
Reparationer	Skal udføres af en autoriseret fagmand
Reparerbarhed	Reservedele tilgængelige via producentens service
Overensstemmelse	Gældende sikkerhedsstandarder
Anvendelse	Husholdning

Ofte stillede spørgsmål - D7010X0 NEFF

Hvordan installeres emhætten Neff D7010X0?

Installationen skal udføres af en fagmand. Der skal bores et 160 mm hul til teleskoprøret og et 18 mm hul til strømkablet. Ventilatoren monteres udvendigt, mindst 2 m fra emhætten og 1 m fra gulvet. Vær omhyggelig med at overholde polerne ved den elektriske tilslutning.

Hvad er vægten af emhætten Neff D7010X0?

Vægten af emhætten er 7,0 kg.

Hvordan rengør man emhætten i rustfrit stål?

Brug en specialrens til rustfrit stål og en blød klud. Brug aldrig skuresvampe eller rengøringsmidler, der indeholder sand, kaustisk soda, syre eller klor. Påfør lejlighedsvis en vedligeholdelsesrens til rustfrit stål.

Hvad er minimumsafstanden mellem ventilatoren og emhætten?

Ventilatoren skal installeres mindst 2 meter fra emhætten.

Kan jeg bruge et rør med diameter mindre end 150 mm?

Nej, diameteren på tilslutningsrør må aldrig være mindre end 150 mm. En mindre diameter ville reducere aftrækseffektiviteten.

Hvad gør jeg, hvis strømkablet er beskadiget?

Det beskadigede strømkabel må kun udskiftes af producenten, dennes serviceafdeling eller en kvalificeret person for at undgå risiko.

Hvordan sikrer man tilstrækkelig ventilation for at undgå risiko?

Det er nødvendigt at sikre tilstrækkelig lufttilførsel, så undertrykket i rummet ikke overstiger 4 Pascal. Dette kan opnås ved uafspærrelige åbninger i døre, vinduer eller andre tekniske foranstaltninger.

Hvilke tilbehør er tilgængelige til denne emhætte?

En ekstra lyddæmper til rør på 150 mm fås som tilvalg, hvilket reducerer støjen fra aftrækket.

Skal jeg bruge en professionel til installationen?

Ja, tilslutning og ibrugtagning må kun udføres af en fagmand (autoriseret elektriker). Ukvalificerede reparationer indebærer risiko.

Hvordan reducerer man støjen fra emhætten?

Du kan installere en valgfri lyddæmper til rør på 150 mm. Sørg desuden for, at ventilatoren er fastgjort ordentligt, og at intet blokerer luftudtaget.

BRUGSANVISNING D7010X0 NEFF

En ekstra lyddemper for rør på 150 mm kan fås i faghandelen som ekstra tilbehør.

Fest fast kabelbeskyttelsesrøret og teleskoprøret og tett dem til.

1. Stop viften.

Rørstussen på viften skyves inn i teleskoprøret.

Luftuttak nedover.

Den elektriske forbindelsen til damphetten skjer via den vedlagte ca. 5 m lange forlengelseskabelen.

Dersom det trengs en ekstra forlengelseskabel, må kassen på viften for den skrues fast, bli jordet på utsiden av en elektrofagmann.

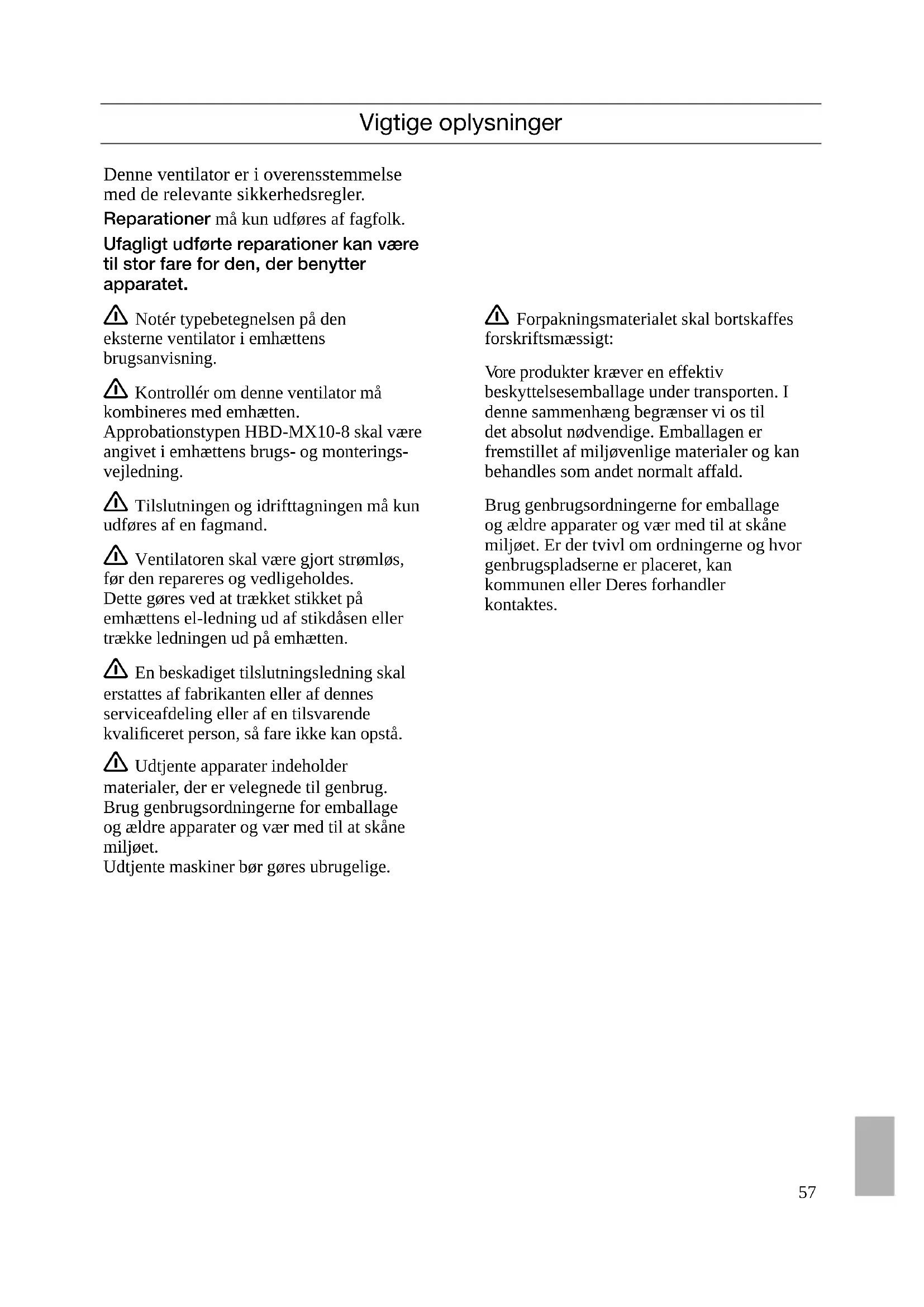

Denne ventilator er i overensstemmelse med de relevante sikkerhedsregler.

Reparationer må kun udføres af fagfolk.

Ufagligt udførte reparationer kan være til stor fare for den, der benytter apparatet.

Notér typebetegnelsen på den eksterne ventilator i emhættens brugsanvisning. Kontroller om denne ventilator må kombineres med emhætten. Approbationstypen HBD-MX10-8 skal være angivet i emhættens brugs- og monteringsvejledning. Tilslutningen og idrifttagningen må kun udføres af en fagmand. Ventilatoren skal være gjort strømløs, før den repareres og vedligeholdes.

Dette gøres ved at trække stikket på emhættens elledning ud af stikkontakten eller trække ledningen ud på emhætten.

En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå.

Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet.

Emballagematerialet skal bortskaffes forskriftsmæssigt.

Vores produkter kræver en effektiv beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler) skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås ved at sørge for, at der i køkkenet vindes åbninger, der ikke kan lukkes, f.eks. i døre, vinduer, murkasse til ny luft/brugt luft eller andre tekniske foranstaltninger, som gensidig aflæsning og lignende, således at den luft, der skal bruges til forbrændingen, kan strømme ind.

Utilstrækkelige mængder frisk luft kan føre til forgiftning, hvis forbrændingsgasser suges tilbage.

Anmærkning: Når man overvejer, hvilke forholdsregler, der skal træffes, skal man tage ventilationssystemet i hele boligen i betragtning. Denne regel gælder ikke, når f.eks. nedsænkede kogeplader og gaskomfurer er i brug.

Ventilatoren skal monteres mindst 2 m væk fra emhætten. Ydervægventilatoren må ikke monteres i nærheden af vinduer, døre eller terrasser. Ydervægventilatoren skal monteres et sted, - hvor naboer og beboere i gaden ikke generes af støj og lugt fra ventilatoren, - hvor den er tilgængelig til udførelse af vedligeholdelse og reparation. El-kablets stikforbindelser skal være i bygningen. På forbindelsesrør til emhætten må der ikke foretages nogen form for reduktion (Ø 150 mm).

En ekstra lyddæmper til rør Ø 150 mm kan købes som ekstratilbehør i en specialforretning.

Forberedelse af væggen

Væggen skal være jævn og lodret. Sørg for at dyvlerne sidder rigtigt fast i væggen.

Vægt: 7,0 kg.

Der forbeholdes ret til konstruktionsændringer inden for den tekniske udviklings rammer.

Montering

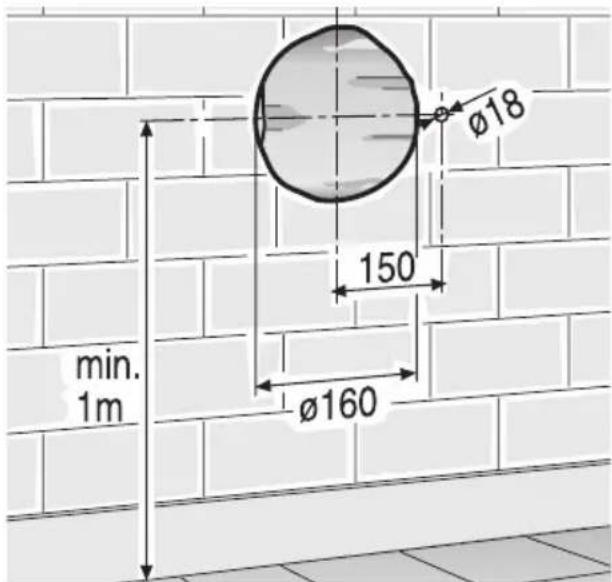

1. Brud gennem muren

mindst 160 mm for teleskoprør og mindst 18 mm for kabelbeskyttelsesrør.

Afstanden til gulvet skal være mindst 1 m for at sikre en fri luftafgang.

1. Afkort kabelbeskyttelsesrøret, så det passer til væggens tykkelse, og sæt det i.

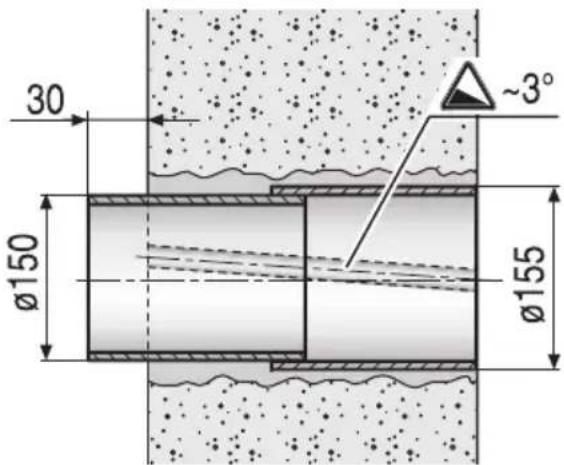

Sæt teleskoprøret i: Udvendigt skal det flugte med væggen, indvendigt skal det rage 30 mm ud af væggen.

Fastgør og tætn kabelbeskyttelsesrør og teleskoprør.

1. Hold ventilatoren op mod væggen. I denne forbindelse skal ventilatorens rørstuds skubbes ind i teleskoprøret.

1. Fjern ventilatoren.

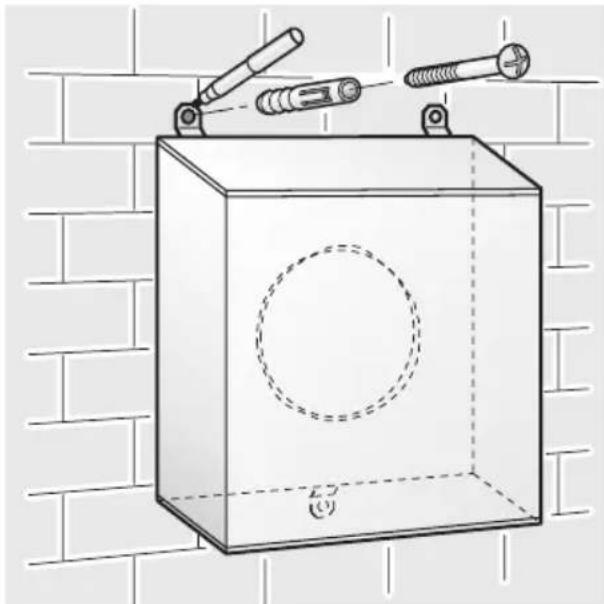

2. Bor hullet øverst til venstre (Ø 8 mm), isæt en dyvel, løft ventilatoren på plads og skru den fast.

1. Indstil ventilatoren vandret og midt i teleskoprøret.

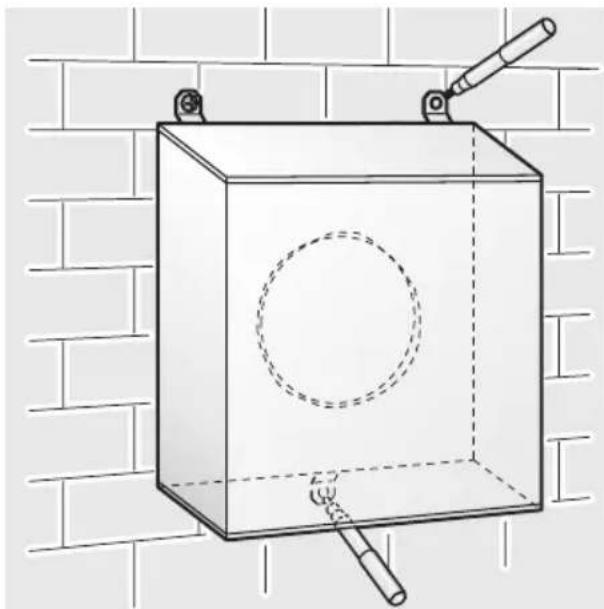

Marker fastgørelserne øverst til højre og nederst i midten.

Fjern ventilatoren igen.

Montering

Dyvlerne skal være egnede til murværket.

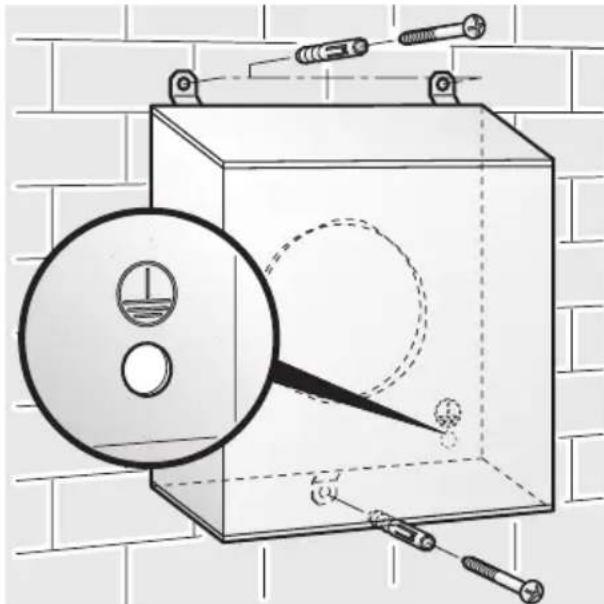

1. Løft ventilatoren op på plads og skru den fast. Emhætten forbindes elektrisk med den ~5 m lange forlængerledning, der følger med emhætten.

Er der brug for en yderligere forlængerledning, skal ventilatorhuset jordforbindes udefra af en autoriseret elektriker før fastskruning.

De dele, der benyttes til at jordforbinde med, må ikke komme i kontakt med ventilatorhjulet.

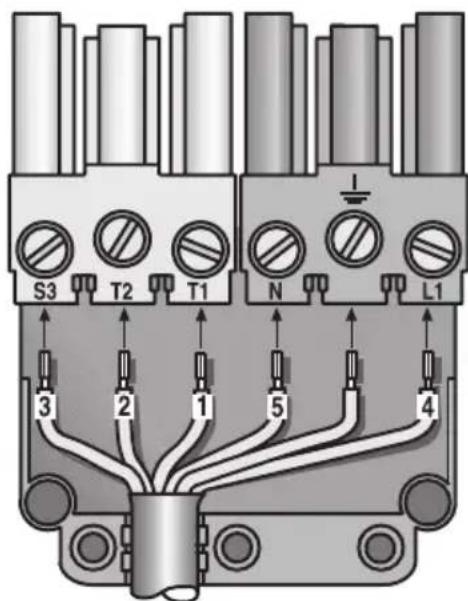

1. Montér stikket igen på el-kablet. Kontroller, at låserne vender rigtigt.

Montering

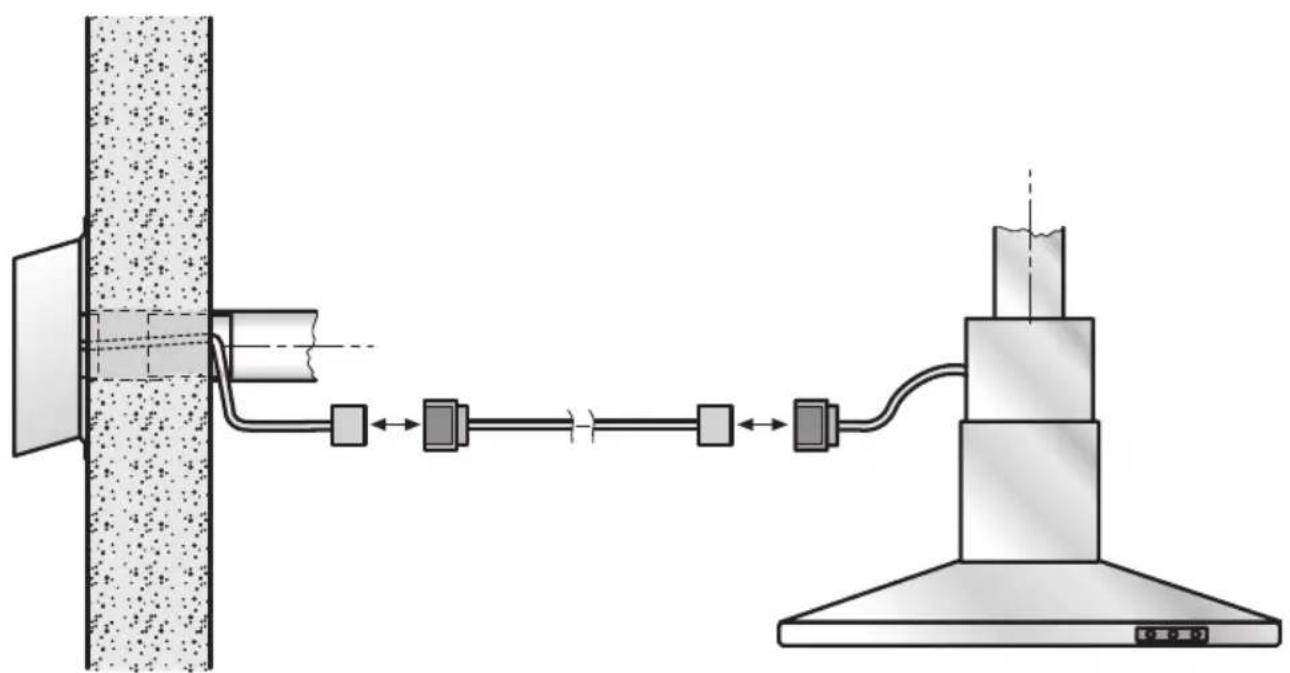

1. Træk rør og elektrisk forbindelse fra ventilatoren til emhætten.

Af sikkerhedstekniske grunde skal den ekstra afdækning altid være anbragt på stikket og være lukket.

Tips til brugeren

Sikkerhedshenvisninger

Kontroller med regelmæssige mellemrum, om luften uden problemer kan strømme ud af ventilatoren.

Luftudgangsgitteret må ikke være spærret på nogen måde eller være tildækket af planter.

En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå.

Benyt en mild, ikke skurende stålrens.

Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Ventilatoren skal vedligeholdes med et stålplejemiddel, der påsmøres en gang imellem.
