D7010X0 - Cappa NEFF - Manuale utente e istruzioni gratuiti

Marca	Neff
Modello	D7010X0
Categoria	Cappa aspirante
Peso	7,0 kg
Materiale	Acciaio inossidabile
Tipo di evacuazione	Esterna con condotto telescopico
Diametro minimo del condotto	150 mm
Alimentazione	Elettrica (prolunga 5 m inclusa)
Montaggio	A parete, fissaggio con tasselli
Pendenza del condotto	1° verso l'esterno
Distanza minima dal pavimento	1 m
Protezione contro la depressione	Non superare 4 Pa
Manutenzione	Pulizia con prodotto speciale per acciaio inox, senza abrasivi
Accessori	Silenziatore opzionale per condotto 150 mm
Riparazioni	Devono essere eseguite da un tecnico autorizzato
Riparabilità	Ricambi disponibili tramite servizio clienti produttore
Conformità	Norme di sicurezza applicabili
Uso	Domestico

Domande frequenti - D7010X0 NEFF

Come installare la cappa Neff D7010X0 ?

L'installazione deve essere eseguita da un tecnico specializzato. È necessario praticare un foro di 160 mm per il condotto telescopico e un foro di 18 mm per il cavo elettrico. Il ventilatore viene fissato all'esterno, ad almeno 2 m dalla cappa e 1 m dal pavimento. Assicurarsi di rispettare le polarità durante il collegamento elettrico.

Qual è il peso della cappa Neff D7010X0 ?

Il peso della cappa è di 7,0 kg.

Come pulire la cappa in acciaio inossidabile ?

Utilizzare un prodotto speciale per acciaio inox e un panno morbido. Non usare mai spugne abrasive o detergenti contenenti sabbia, soda caustica, acido o cloro. Applicare occasionalmente un prodotto per la manutenzione dell'acciaio inox.

Qual è la distanza minima tra il ventilatore e la cappa ?

Il ventilatore deve essere installato ad almeno 2 metri dalla cappa aspirante.

Posso utilizzare un condotto di diametro inferiore a 150 mm ?

No, il diametro dei condotti di raccordo non deve mai essere inferiore a 150 mm. Un diametro più piccolo ridurrebbe l'efficienza dell'evacuazione.

Cosa fare se il cavo di alimentazione è danneggiato ?

Il cavo di alimentazione danneggiato deve essere sostituito solo dal produttore, dal suo servizio di assistenza o da una persona qualificata, per evitare qualsiasi rischio.

Come garantire una ventilazione sufficiente per evitare rischi ?

È necessario garantire un apporto d'aria sufficiente affinché la depressione nel locale non superi 4 Pascal. Ciò può essere ottenuto tramite aperture non ostruibili in porte, finestre o altre misure tecniche.

Quali sono gli accessori disponibili per questa cappa ?

Un silenziatore aggiuntivo per condotto da 150 mm è disponibile come opzione, per ridurre il rumore dell'evacuazione.

Devo chiamare un professionista per l'installazione ?

Sì, il collegamento e la messa in servizio devono essere eseguiti solo da un tecnico specializzato (elettricista autorizzato). Le riparazioni inesperte comportano rischi.

Come ridurre il rumore della cappa ?

È possibile installare un silenziatore opzionale per condotto da 150 mm. Inoltre, assicurarsi che il ventilatore sia ben fissato e che nulla ostruisca l'uscita dell'aria.

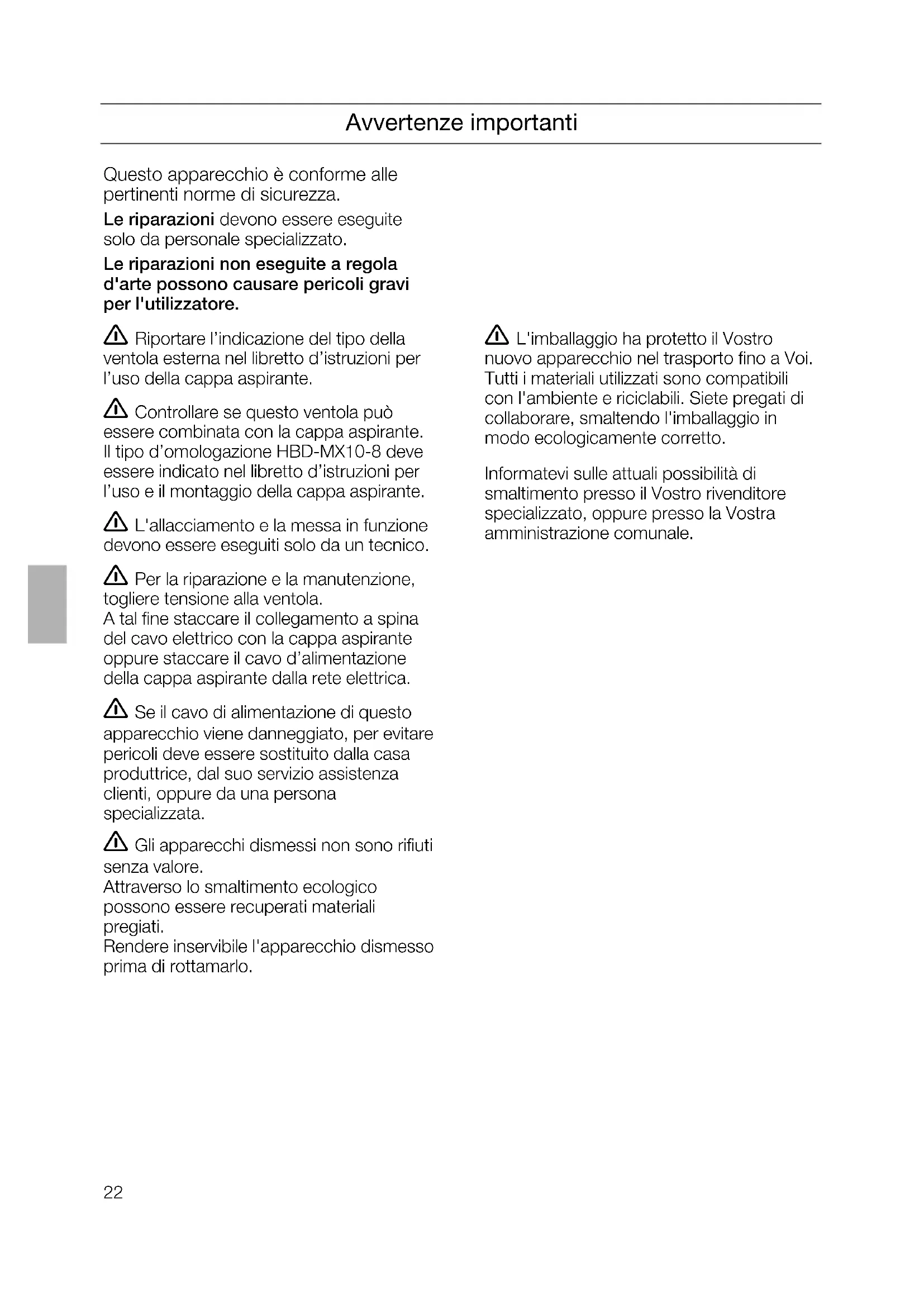

MANUALE UTENTE D7010X0 NEFF

Questo apparecchio è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Riportare l'indicazione del tipo della ventola esterna nel libretto d'istruzioni per l'uso della cappa aspirante.

Controllare se questa ventola può essere combinata con la cappa aspirante. Il tipo d'omologazione HBD-MX10-8 deve essere indicato nel libretto d'istruzioni per l'uso e il montaggio della cappa aspirante.

L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.

Per la riparazione e la manutenzione, togliere tensione alla ventola.

A tal fine staccare il collegamento a spina del cavo elettrico con la cappa aspirante oppure staccare il cavo d'alimentazione della cappa aspirante alla rete elettrica.

Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

1. Rendere inservibile l'apparecchio dismesso, prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

In caso di funzionamento ad espulsione d'aria della cappa aspirante e contemporaneo funzionamento di focolari dipendenti dallo stesso camino (per es. apparecchi a combustione di gas, olio combustibile o carbone, scaldacqua istantanei, distributori d'acqua calda) è necessario provvedere ad una sufficiente alimentazione dell'aria necessaria al focolare per la combustione.

Un funzionamento privo di pericolo è possibile se nel locale d'installazione del focolare non si supera la depressione di 4 Pa (0,04 mbar).

Si può ottenere questo per mezzo di diverse aperture non chiudibili, per es. in porte, finestre ed in collegamento con cassette murali d'alimentazione/scarico d'aria oppure per mezzo di altri provvedimenti tecnici, come dispositivo di chiusura reciproca e simili, che permetta l'afflusso d'aria di combustione.

In caso d'insufficiente alimentazione dell'aria sussiste pericolo d'intossicazione a causa dell'aspirazione di gas combusti.

Nota: nella valutazione si deve considerare sempre il bilancio totale della ventilazione dell'abitazione. Questa regola non si applica in caso di funzionamento di apparecchi di cottura, per es. piano di cottura e fornelli a gas.

La ventola deve essere montata almeno alla distanza di 2 m dalla cappa aspirante. Non installare la ventola murale esterna in prossimità di finestre, porte o terrazze. Installare la ventola murale esterna in un luogo che esclude l'inquinamento acustico e con odori a danno di confinanti e vicini, e che consenta l'accesso per la manutenzione e la riparazione. I collegamenti a spina del cavo elettrico devono essere disposti nell'interno dell'edificio. Nei tubi di collegamento con la cappa aspirante è vietato eseguire riduzioni del 150 mm. Nel commercio specializzato si può acquistare come accessorio speciale un silenziatore supplementare per tubo da 150 mm.

Preparazione del muro

Il muro deve essere piano e verticale. Provvedere ad un robusto fissaggio dei tasselli.

Peso: 7,0 kg.

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Montaggio

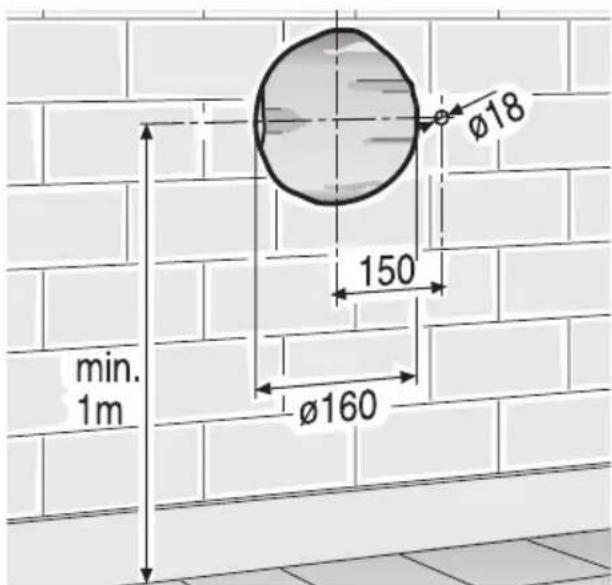

1. Apertura nel muro

Ø min. 160 mm per tubo telescopico e min. Ø 18 mm per il tubo di protezione cavo.

Distanza dal pavimento min. 1 m, per garantire una libera uscita dell'aria.

1. Tagliare il tubo di protezione cavo a larghezza del muro ed introdurlo. Inserire il tubo telescopico:

All'esterno a filo con il muro, nell'interno con sporgenza 30 mm.

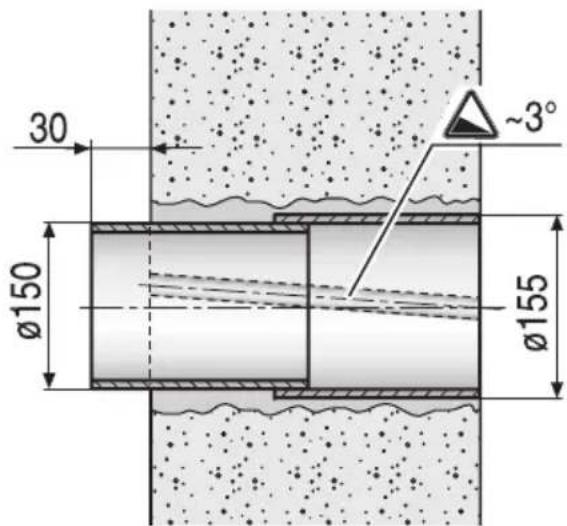

Tubo di protezione cavo:

circa 3° di pendenza verso l'esterno.

Tubo telescopico:

1° di pendenza verso l'esterno.

Fissare e sigillare tubo di protezione cavo e tubo telescopico.

1. Mantenere la ventola.

Cio facendo, il manicotto della ventola deve essere introdotto nel tubo telescopico.

Uscita aria verso il basso.

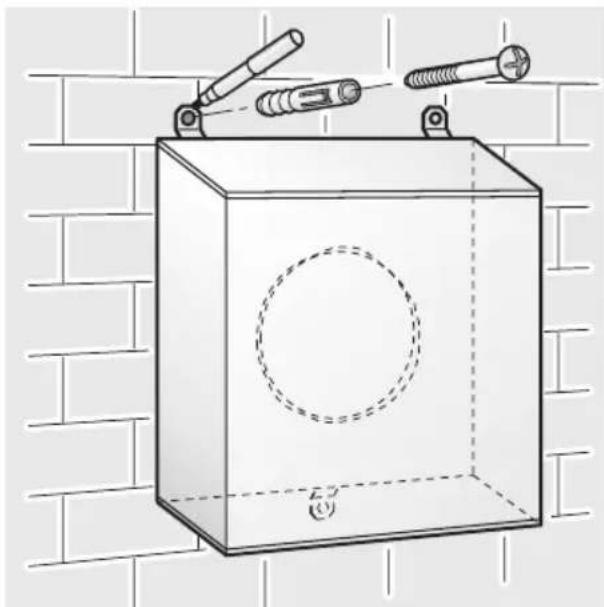

Tracciare il foro di fissaggio in alto a sinistra.

1. Togliere la ventola.
2. Trapanare il foro Ø 8 mm in alto a sinistra, introdurre il tassello, posizionare la ventola ed avvitare.

1. Livellare la ventola ed allinearla al centro nel tubo telescopico.

Tracciare i punti di fissaggio in alto a destra e molto al centro.

Togliere di nuovo la ventola.

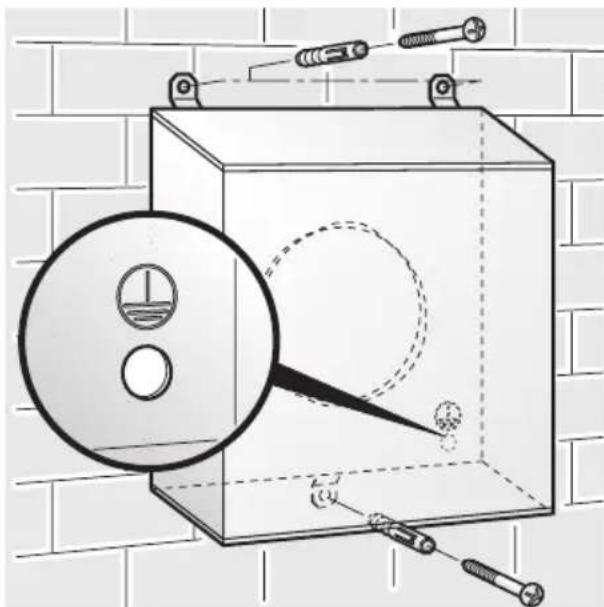

Montaggio

1. Trapanare i fori Ø 8 mm in alto a destra e sotto al centro. Inserire i tasselli.

I tasselli devono essere idonei per il tipo di muratura.

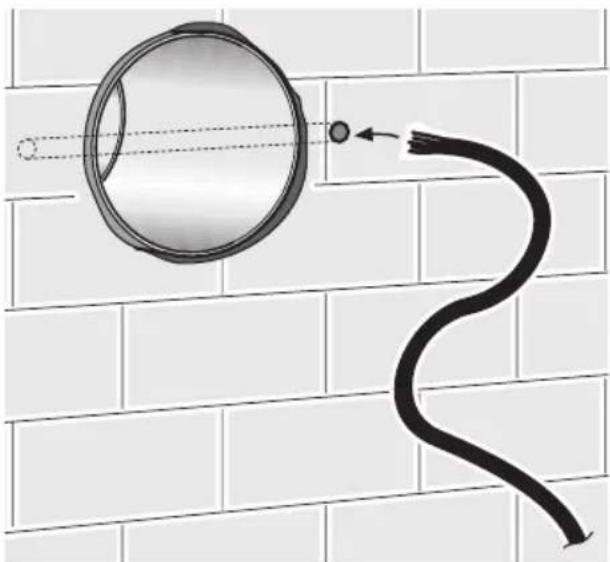

1. Staccare la spina dal cavo elettrico.
2. Introdurre il cavo nel tubo di protezione cavo.

1. Mantenere la ventola e avvitarla definitivamente.

Il collegamento elettrico con la cappa aspirante avviene per mezzo dell'accluso cavo di prolunga di 5 m.

Se si utilizza un cavo di prolunga supplementare, la carcassa della ventola, prima di essere fissata, deve essere collegata a terra dall'esterno da un elettricista specializzato. Le parti necessarie per la messa a terra non devono entrare in contatto con la ventola.

1. Montare di nuovo la spina sul cavo elettrico. Ciò fatto, prestare attenzione alla corretta posizione dei fili.

Montaggio

1. Eseguire il collegamento dei tubi ed il collegamento elettrico tra la ventola e la cappa aspirante.

Per motivi di sicurezza, la copertura supplementare della spina deve essere sempre applicata e chiusa.

Istruzioni per l'utilizzatore

Istruzioni di sicurezza

Controllare regolarmente se l'aria può essere espulsa senza problemi alla ventola. È vietato chiudere la griglia d'uscita dell'aria oppure permettere che sia ostruita dalla crescita di piante. Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Pulizia e manutenzione

Usare un detergente per acciaio inox delicato, non abrasivo. Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro. Per curare l'aspetto, trattare di tanto in tanto con un po' di conservante per acciaio inox.
