Gebruiks- en montageaanwijzing Buitenmuurventilator

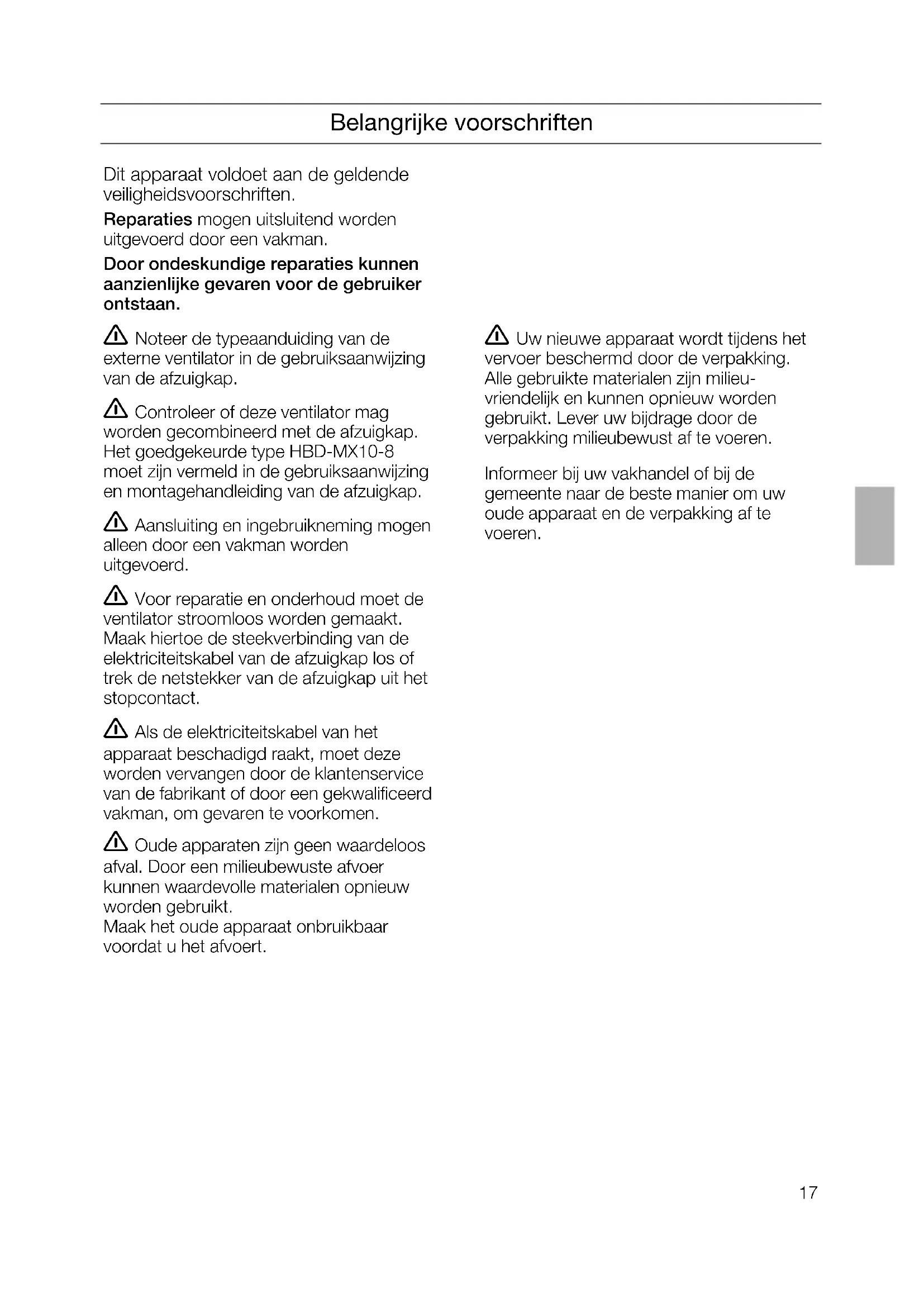

et la hotte aspirante (conduits et jonction électrique). 몇 Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.17 Belangrijke voorschriften Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Reparaties mogen uitsluitend worden uitgevoerd door een vakman. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. 몇 Noteer de typeaanduiding van de externe ventilator in de gebruiksaanwijzing van de afzuigkap. 몇 Controleer of deze ventilator mag worden gecombineerd met de afzuigkap. Het goedgekeurde type HBD-MX10-8 moet zijn vermeld in de gebruiksaanwijzing en montagehandleiding van de afzuigkap. 몇 Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. 몇 Voor reparatie en onderhoud moet de ventilator stroomloos worden gemaakt. Maak hiertoe de steekverbinding van de elektriciteitskabel van de afzuigkap los of trek de netstekker van de afzuigkap uit het stopcontact. 몇 Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. 몇 Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. 몇 Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.18 Voor de montage

Wanneer de afzuigkap wordt gebruikt met afvoerlucht en er gelijktij- dig schoorsteenafhankelijke stookvoor- zieningen worden gebruikt (bijv. gas-, olie- of kolenverwarmingsapparaten, doorstroom heetwaterapparaten, warmwaterboilers), moet er worden gezorgd voor voldoen- de luchtaanvoer voor de stookvoorzie- ning. Het apparaat kan zonder gevaren worden gebruikt indien de onderdruk in de opstelruimte van de stookvoorziening niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt door ervoor te zorgen dat er verbrandingslucht kan doorstromen via niet-afsluitbare openingen in deuren, vensters of luchtaanvoer-/ luchtafvoermuurkasten, of door andere technische maatregelen zoals wederzijdse vergrendeling. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Opmerking: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning. Bij gebruik van kookapparaten, bijv. kookplaat en gasfornuis, is deze regel niet van toepassing. 몇 De ventilator moet op minstens 2 meter afstand van de afzuigkap worden gemonteerd. 몇 De buitenmuurventilator niet monteren in de buurt van vensters, deuren of terrassen. 몇 De buitenmuurventilator monteren op een plaats, – die geluids- en geuroverlast voor de buren uitsluit, – die toegang biedt voor onderhoud en reparatie. 몇 De steekverbindingen van de elektriciteitskabel moeten binnen het gebouw liggen. 몇 Op de verbindingsbuizen naar de afzuigkap mag geen verloopstuk van l 150 mm worden aangebracht. Een extra geluiddemper voor een buis van l 150 mm is als speciaal toebehoren verkrijgbaar bij de vakhandel. Voorbereiden van de muur ❑ De muur moet vlak en loodrecht zijn. ❑ Pluggen moet stevig kunnen worden bevestigd. Gewicht: 7,0 kg. Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.19 Montage

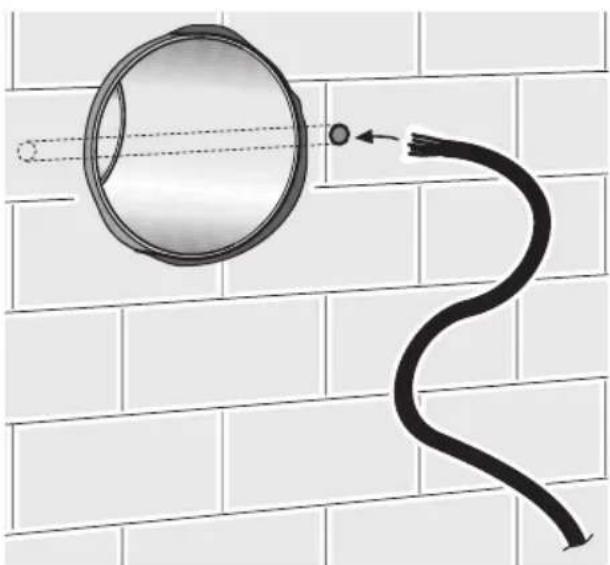

2. Kabelbeschermingsbuis inkorten tot de

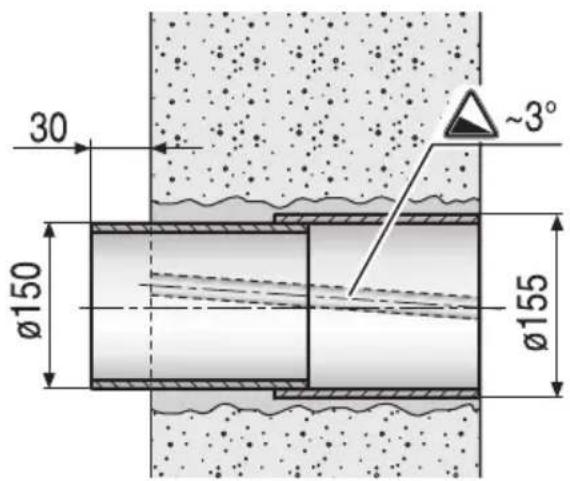

muurdikte en aanbrengen. Telescoopbuis aanbrengen: Buitenzijde: vlak aansluitend op de muur. Binnenzijde: 30 mm laten uitsteken. Kabelbeschermingsbuis: Z een helling van 3° naar buiten. Telescoopbuis: Z een helling van 1° naar binnen. Kabelbeschermingsbuis en telescoop- buis vastzetten en afdichten.

3. Ventilator tegen de muur houden.

Hierbij moet het aansluitstuk van de ventilator in de telescoopbuis worden geschoven. 몇 Luchtafvoer naar onderen. Bevestigingspunt linksboven aftekenen.

4. De ventilator weer van de muur nemen.

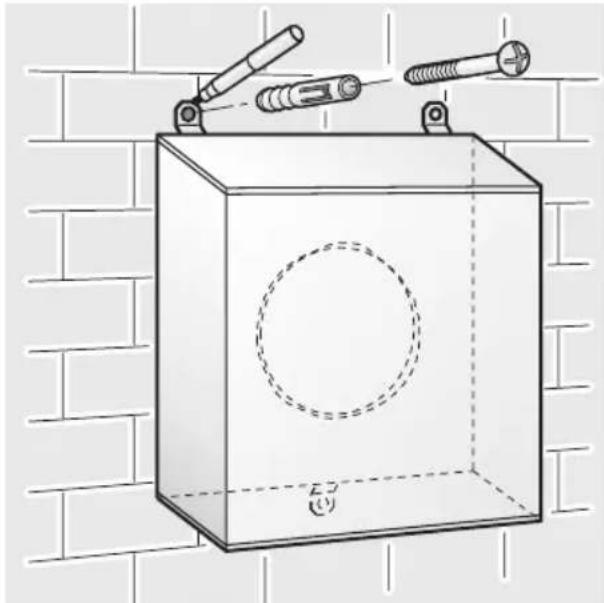

5. Een gat van l 8 mm boren voor het

bevestigingspunt linksboven. Plug aanbrengen, ventilator tegen de muur houden en vastschroeven.

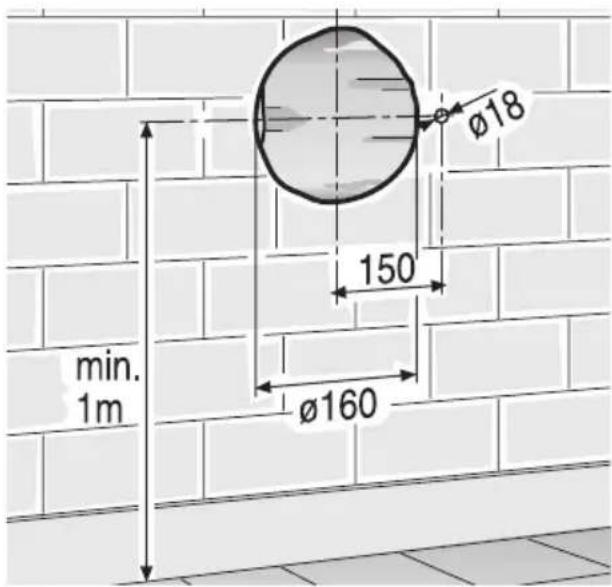

Voor de telescoopbuis een gat maken van minimaal l 160 mm en voor de kabelbeschermingsbuis een gat maken van minimaal l 18 mm . Afstand tot de vloer minimaal 1 m om een vrije luchtafvoer te garanderen.

6. Ventilator horizontaal en midden op de

telescoopbuis uitlijnen. De bevestigingsgaten rechtsboven en midden onder aftekenen. De ventilator weer van de muur nemen.20 Montage

8. Stekker losmaken van de

elektriciteitskabel.

9. Elektriciteitskabel door de

monteren. Hierbij op de juiste aansluiting van de draden letten.

10. Ventilator tegen de muur houden en

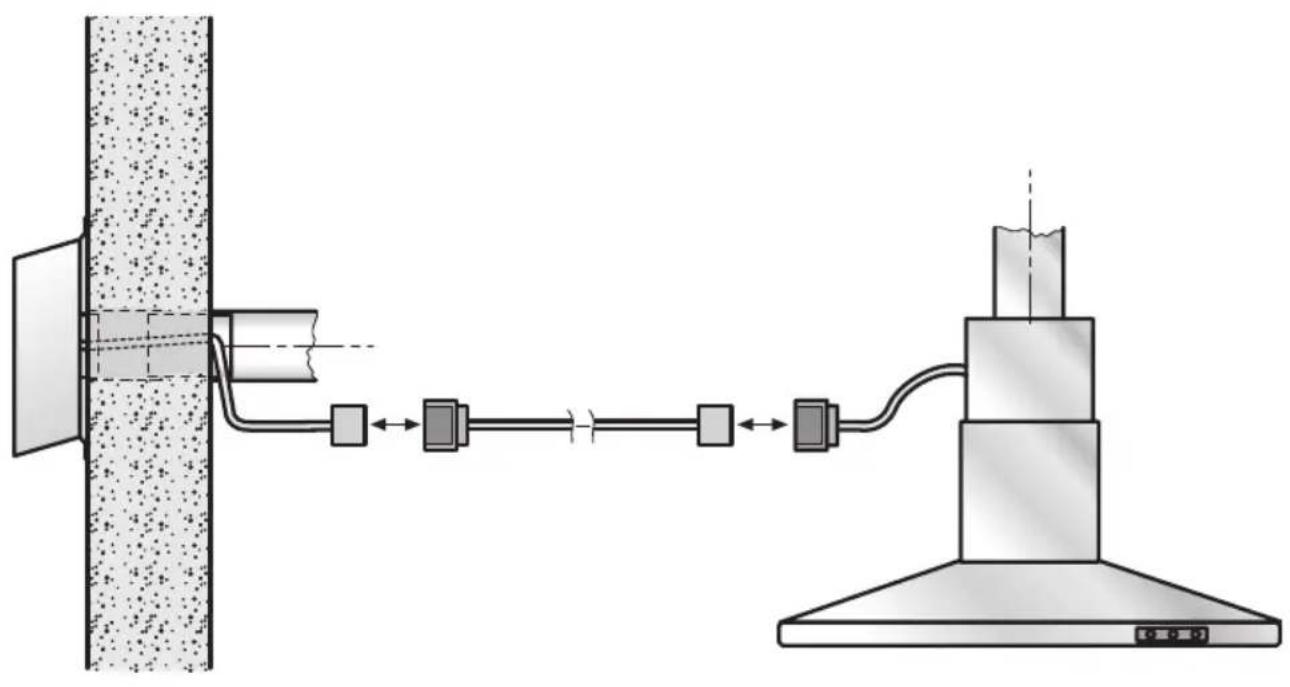

vastschroeven. 몇 Met de bij de afzuigkap geleverde ver- lengkabel van Z 5 m wordt de ventilator elektrisch aangesloten op de afzuigkap. Als er een extra verlengkabel nodig is, moet de behuizing van de ventilator aan de buitenzijde worden geaard door een elektricien voordat de behuizing wordt vastgeschroefd. De onderdelen die voor de aarding worden gebruikt, mogen niet in contact komen met het ventilatorwiel.

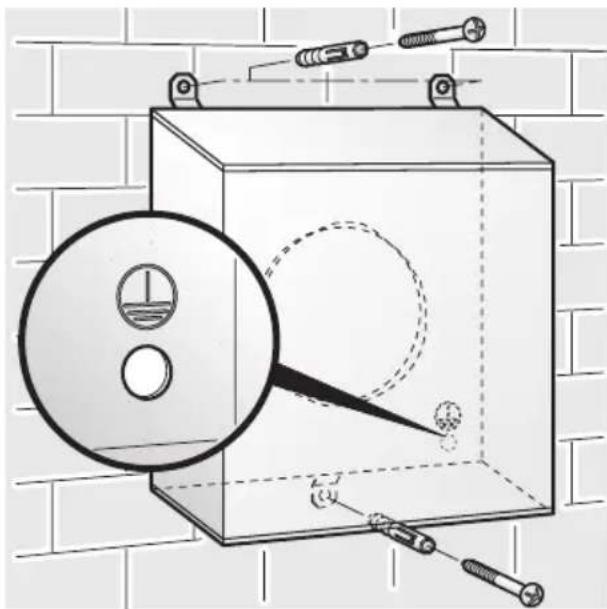

7. Bevestigingsgaten (l 8 mm) rechts-

boven en midden onder boren. Pluggen aanbrengen. 몇 De pluggen moeten geschikt zijn voor de muur.21 Montage Aanwijzingen voor de gebruiker Veiligheidsaanwijzingen 몇 Controleer regelmatig of de lucht zonder problemen uit de ventilator kan stromen. Het luchtafvoerrooster mag niet zijn versperd of door plantengroei worden bedekt. 몇 Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. Reiniging en onderhoud ❑ Gebruik een milde, niet-schurende edelstaalreiniger. 몇 Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen. ❑ Breng af en toe een beetje verzorgingsmiddel voor roestvrij staal aan om het uiterlijk mooi te houden.
