MODE D'EMPLOI D7010X0 NEFF

Notice de montage et d’utilisation Ventilateur sur mur extérieur

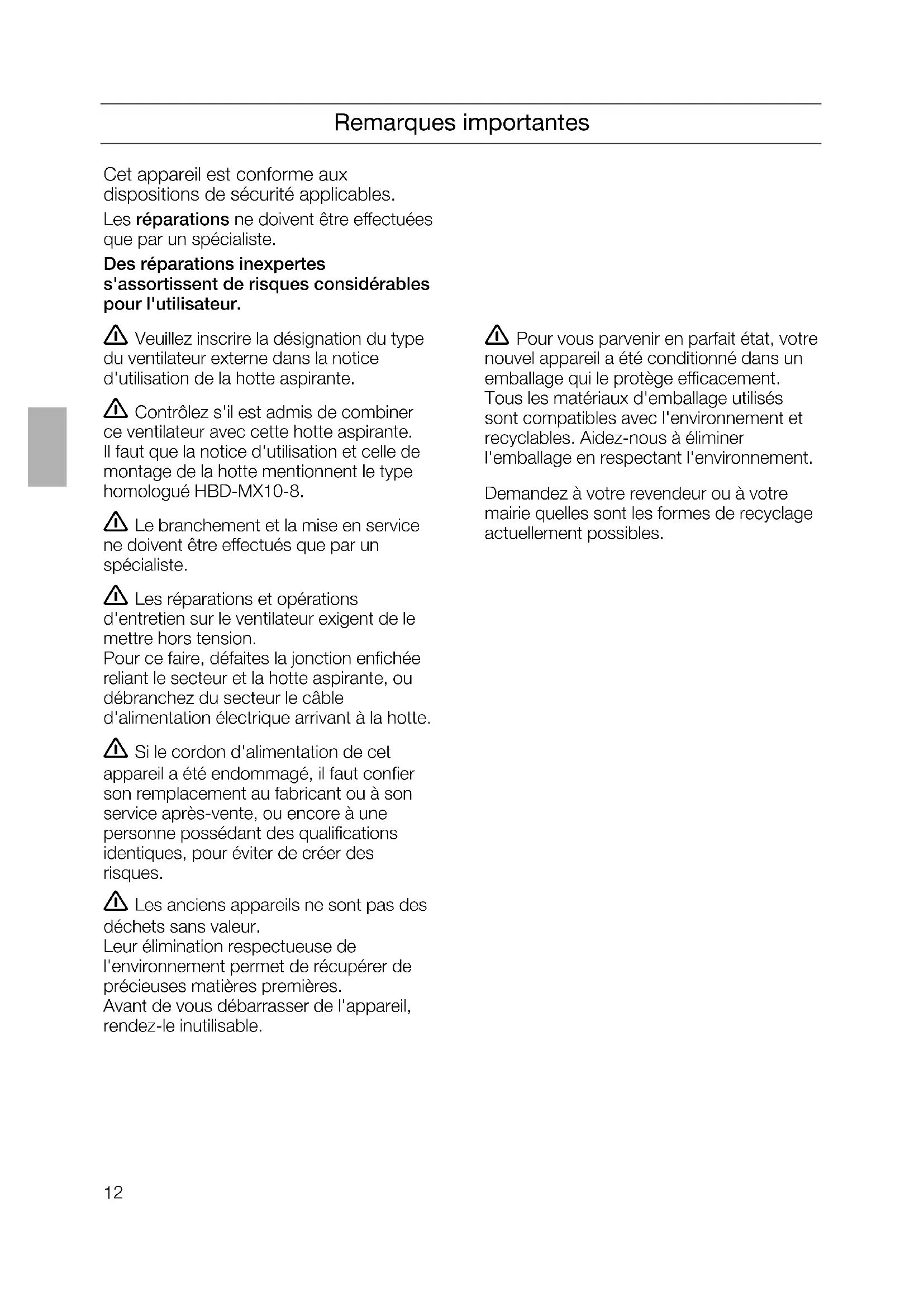

fan to the extractor hood. 몇 The additional cover on the plug must always be attached and closed for safety reasons.12 Remarques importantes Cet appareil est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur. 몇 Veuillez inscrire la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante. 몇 Contrôlez s'il est admis de combiner ce ventilateur avec cette hotte aspirante. Il faut que la notice d'utilisation et celle de montage de la hotte mentionnent le type homologué HBD-MX10-8. 몇 Le branchement et la mise en service ne doivent être effectués que par un spécialiste. 몇 Les réparations et opérations d'entretien sur le ventilateur exigent de le mettre hors tension. Pour ce faire, défaites la jonction enfichée reliant le secteur et la hotte aspirante, ou débranchez du secteur le câble d'alimentation électrique arrivant à la hotte. 몇 Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. 몇 Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. 몇 Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.13 Avant le montage

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulati- on) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possi- ble si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar). On y parvient en présence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut générale- ment pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). 몇 Le ventilateur doit se trouver au minimum à une distance de 2 mètres de la hotte aspirante. 몇 Ne montez pas le ventilateur sur mur extérieur à proximité de fenêtres, portes ou terrasses. 몇 Montez le ventilateur sur mur extérieur à un endroit, – Excluant d'exposer les riverains et voisins à des nuisances (bruits et odeurs), – Facilitant l'accès pour l'entretien et les réparations. 몇 Les jonctions enfichées des câbles électriques doivent se trouver à l'intérieur du bâtiment. 몇 En aucun point des conduits de raccordement à la hotte, le diamètre de ces derniers ne doit être inférieur à l 150 mm. Vous pouvez, auprès du commerce spécialisé, vous procurer un silencieux supplémentaire (accessoire en option) pour conduit de l 150 mm. Préparation du mur ❑ Le mur doit être bien plat et vertical. ❑ Utilisez des chevilles pour assurer une retenue ferme. Poids: 7,0 kg. Sous réserve de modifications constructives dans l’intérêt du progrès technique.14 Montage

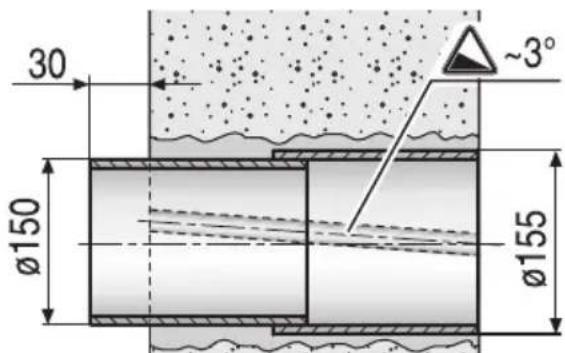

2. Raccourcissez le conduit protecteur du

cordon électrique à une longueur égale à l'épaisseur du mur. Insérez le conduit télescopique: à l'extérieur, ce conduit doit arriver à ras du mur, à l'intérieur, il doit faire saillie de 30 mm. Tube protecteur du câble: Z Prévoir 3° de pente vers l'extérieur. Tuyau télescopique: Z Prévoir 1° de pente vers l'extérieur. Immobilisez le tube de protection du cordon d'alimentation et le conduit télescopique puis étanchez.

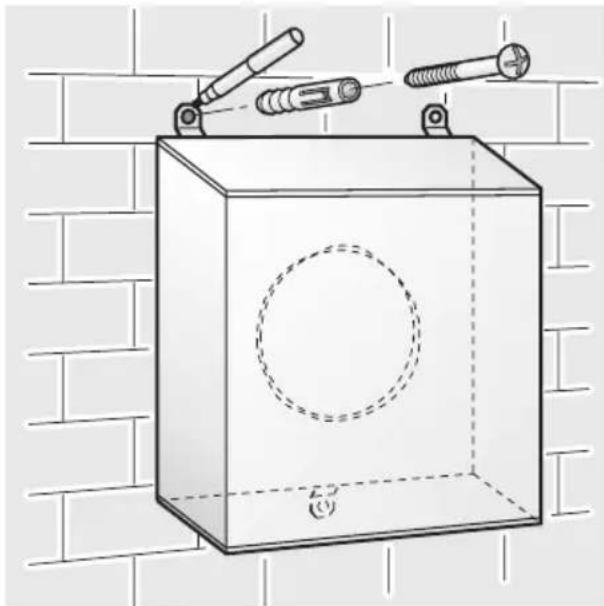

3. Présentez et maintenez le ventilateur en

position. Pendant cette opération, emboîtez l'embout du ventilateur dans le conduit télescopique. 몇 Sortie d'air vers le bas. Marquez l'emplacement de la fixation en haut à gauche.

4. Retirez le ventilateur.

5. En haut à gauche, percez un trou de

l 8 mm. Mettez la cheville en place, maintenez le ventilateur en position puis vissez à fond.

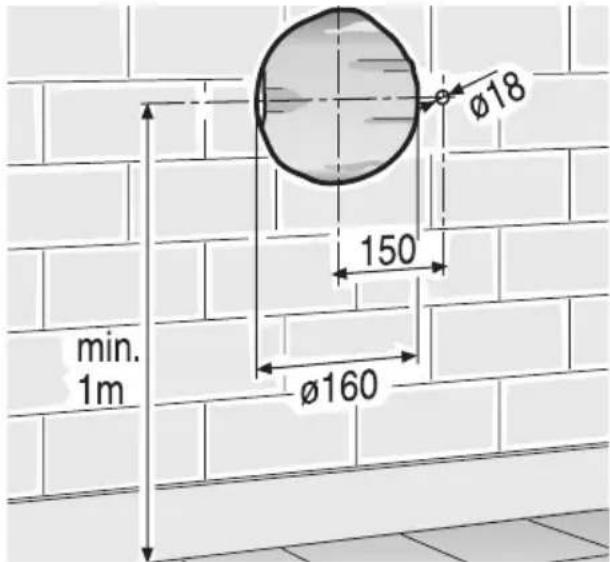

1. Percée dans le mur

Percez un trou de l 160 mm minimum, destiné au passage du conduit télescopique, et de l 18 mm pour le conduit protecteur du cordon électrique. Prévoyez une distance d'un mètre minimum par rapport au sol pour que l'air puisse sortir librement.

6. Ajustez l'horizontalité du ventilateur et

centrez-le par rapport au conduit télescopique. Marquez les points de fixation en haut à droite et en bas au milieu. Retirez à nouveau le ventilateur.15 Montage

8. Débranchez la fiche mâle des fils du

cordon d'alimentation.

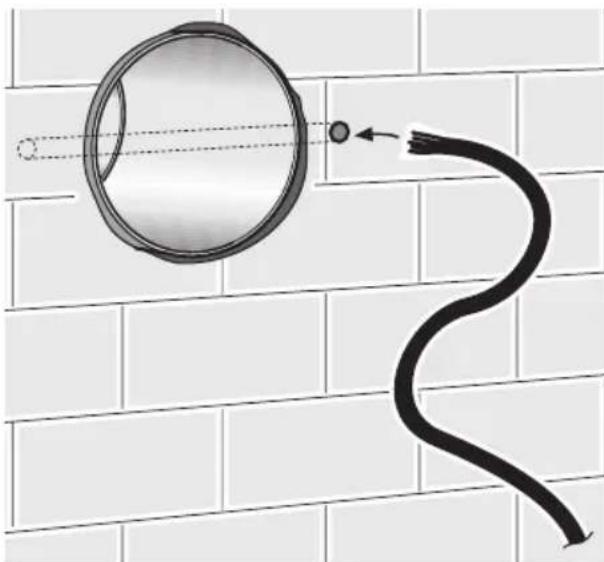

9. Faites passer le cordon d'alimentation

par le tube protecteur.

11. Remontez les fils du cordon

d'alimentation sur la fiche mâle. Veillez à bien respecter les polarités.

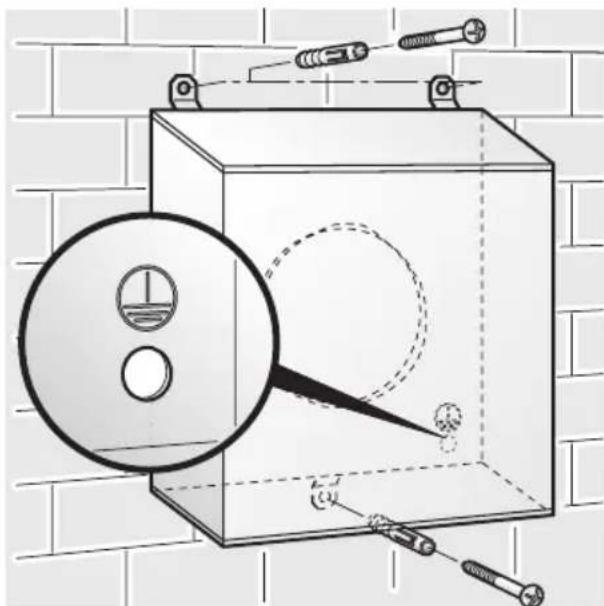

10. Maintenez le ventilateur en position puis

vissez-le à fond contre le mur. 몇 Le branchement électrique avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livré avec la hotte aspirante. S'il faut utiliser un câble prolongateur supplémentaire, il faudra, avant de visser, qu'un électricien agréé raccorde à la terre, de l'extérieur, le carter du ventilateur. Les pièces utilisées pour réaliser la jonction à la terre ne doivent pas entrer en contact avec la roue du ventilateur.

7. Percez deux trous de l 8 mm, en haut

à droite et en bas au milieu. 몇 Les chevilles employées doivent être adaptées à la maçonnerie.16 Montage Conseils pour l'utilisateur Consignes de sécurité 몇 Vérifiez régulièrement si l'air peut sortir sans obstacle du ventilateur. Rien ne doit colmater la grille de sortie d'air; veillez à ce que des plantes ayant grandi ne l'obstruent pas. 몇 Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Nettoyage et entretien ❑ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. 몇 Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des déter- gents à base de sable, soude caustique, acide ou chlore. ❑ Afin de protéger l'aspect de l'appareil, appliquez de temps en temps un peu de produit d'entretien pour acier inox.

12. Etablissez la jonction entre le ventilateur
