KÄYTTÖOHJE D7010X0 NEFF

Käyttö- ja asennusohjeet Ulkoseinään asennettava tuuletinmoottori

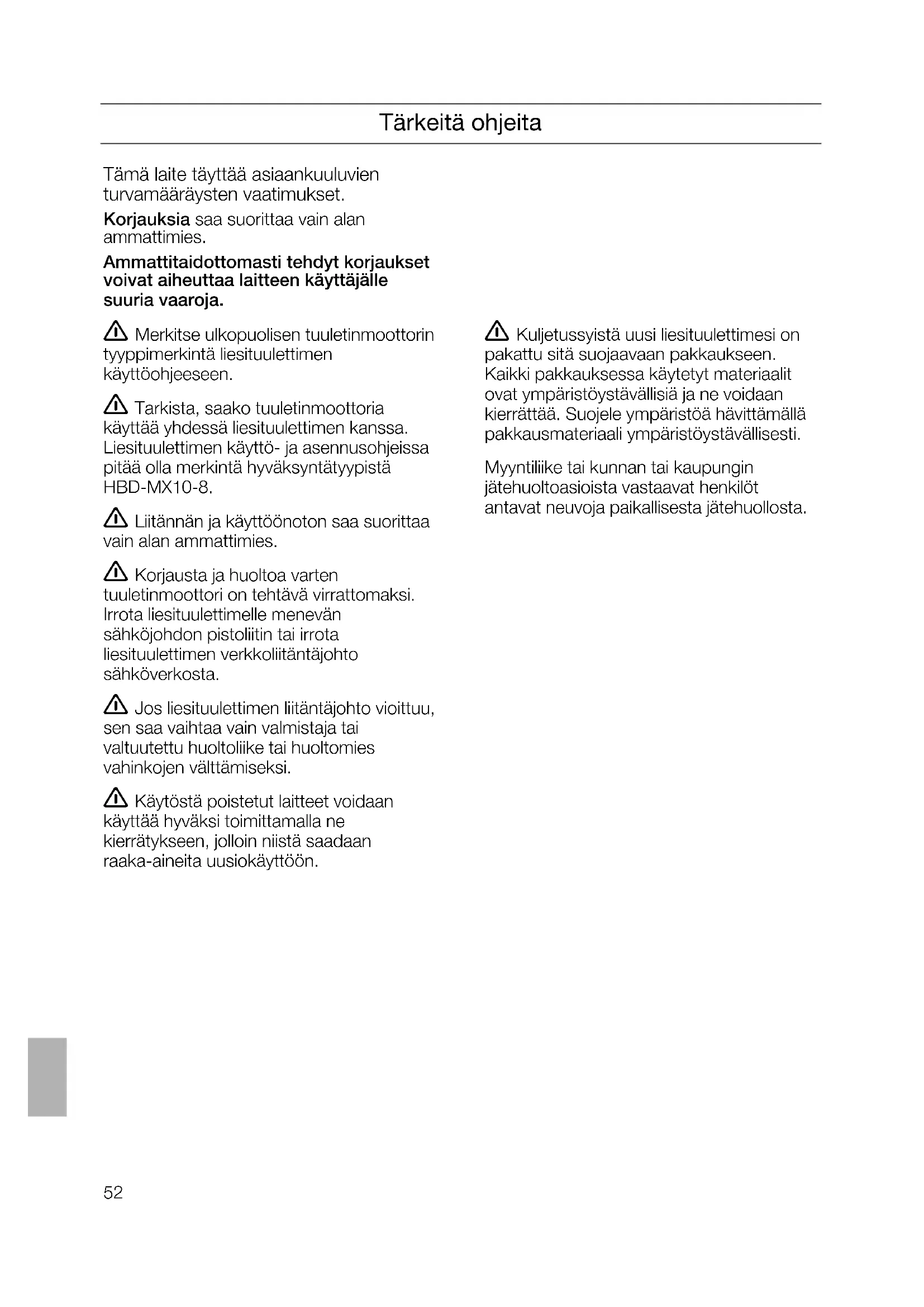

forbindelsene fra viften til damphetten. 몇 Tilleggsdekselet på kontakten må av sikkerhetsgrunner alltid være satt på og må være lukket.52 Tärkeitä ohjeita Tämä laite täyttää asiaankuuluvien turvamääräysten vaatimukset. Korjauksia saa suorittaa vain alan ammattimies. Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja. 몇 Merkitse ulkopuolisen tuuletinmoottorin tyyppimerkintä liesituulettimen käyttöohjeeseen. 몇 Tarkista, saako tuuletinmoottoria käyttää yhdessä liesituulettimen kanssa. Liesituulettimen käyttö- ja asennusohjeissa pitää olla merkintä hyväksyntätyypistä HBD-MX10-8. 몇 Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. 몇 Korjausta ja huoltoa varten tuuletinmoottori on tehtävä virrattomaksi. Irrota liesituulettimelle menevän sähköjohdon pistoliitin tai irrota liesituulettimen verkkoliitäntäjohto sähköverkosta. 몇 Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. 몇 Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön. Tämä laite täyttää asiaankuuluvien turvamääräysten vaatimukset. Korjauksia saa suorittaa vain alan ammattimies. Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja. 몇 Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.53 Ennen asennusta

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin) on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisi- jan sijoitushuoneessa alipaine ei ole korke- ampi kuin 4 Pa (0,04 mbar). Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmavirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaa- sut myrkytysvaaran. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä. 몇 Tuuletinmoottori tulee asentaa vähintään 2 metrin päähän liesituulettime- sta. 몇 Älä kiinnitä ulkoseinään asennettavaa tuuletinmoottoria ikkunoiden, ovien tai terassin läheisyyteen. 몇 Kiinnitä ulkoseinään asennettava tuuletinmoottori sellaiseen paikkaan, – ettei siitä aiheudu melu- tai hajuhaittoja naapureille. – että huolto- ja korjaustyöt voidaan suorittaa helposti. 몇 Sähköjohtojen pistoliittimien tulee olla rakennuksen sisällä. 몇 Liesituulettimelle menevien liitosputkien läpimittaa l 150 mmm ei saa pienentää. Erillisen äänenvaimentimen l 150 mm:n putkelle voit tilata lisävarusteena alan liikkeistä. Seinän esivalmistelut ❑ Seinän tulee olla tasainen ja pystysuora. ❑ Huolehdi, että tulpat on kiinnitetty kunnolla seinään. Paino kiloissa: 7,0 kg. Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.54 Asennus

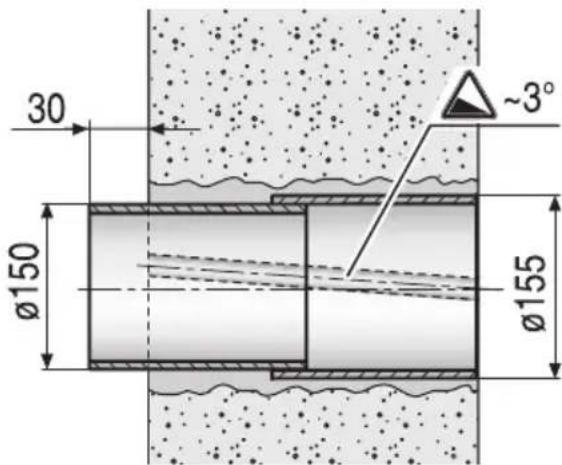

2. Katkaise kaapelisuojaputki seinäpaksuu-

den mukaisesti ja aseta paikalleen. Teleskooppihormiputken kiinnitys: Ulkopuolella samaan linjaan seinän kanssa. Sisäpuolella 30 mm seinän ulkopuolelle. Kaapelisuojaputki: kaltevuus ulospäin Z 3°. Teleskooppihormiputki: kaltevuus ulospäin Z 3°. Kiinnitä kaapelisuojaputki ja teleskoop- pihormiputki paikoilleen ja tiivistä.

3. Pitele tuuletinmoottoriyksikköä seinää

vasten. Työnnä samalla tuuletinmoottoriyksikön putkiyhde teleskooppihormiputkeen. 몇 Ilman tulee poistua alaspäin. Merkitse kiinnityskohta ylös vasemmalle puolelle.

4. Ota tuuletinmoottoriyksikkö pois.

5. Poraa l 8 mm reikä ylös vasemmalle

puolelle, aseta tulppa reikään, pitele tuu- letinmoottoriyksikköä seinää vasten ja kiinnitä ruuvilla.

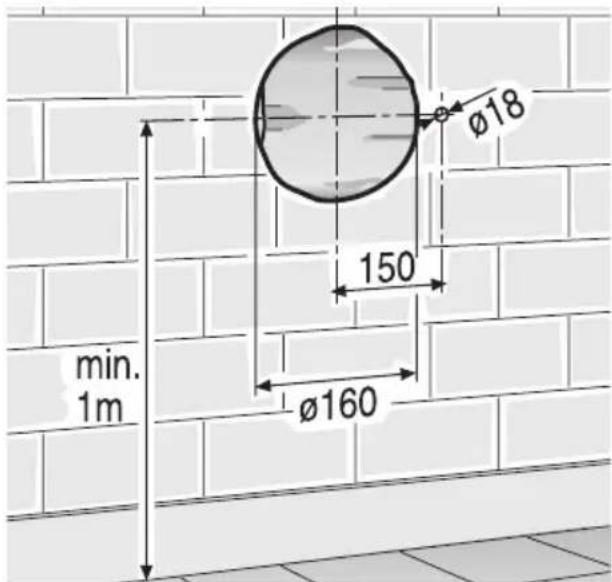

1. Ulkoseinään tehtävä aukko

Tee vähin. l 160 mm aukko teleskoop- pihormiputkelle ja vähin. l 18 mm aukko kaapelisuojaputkelle. Etäisyys maahan vähintään 1 m, jotta ilma pääsee poistumaan esteettä.

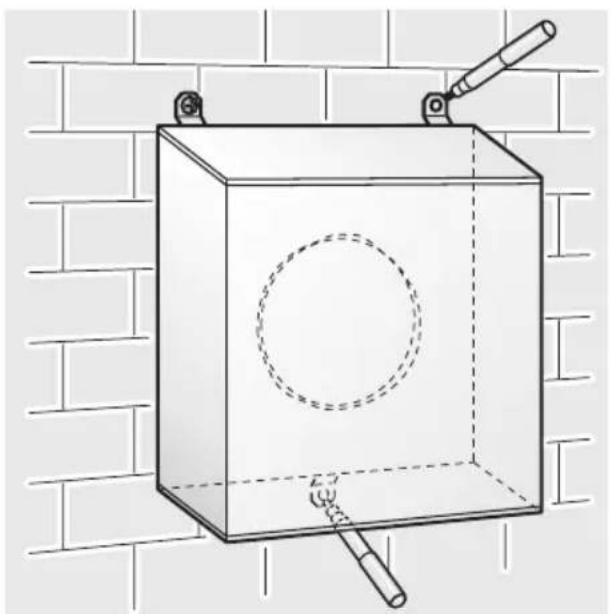

6. Suorista tuuletinmoottoriyksikkö niin,

että se on vaakasuorassa ja teleskoop- pihormiputki keskellä yksikköä. Merkitse kiinnitysreikien paikka ylös oikealle puolelle ja alas keskikohtaan. Ota tuuletinmoottoriyksikkö pois.Asennus

8. Irrota pistoke sähköjohdosta.

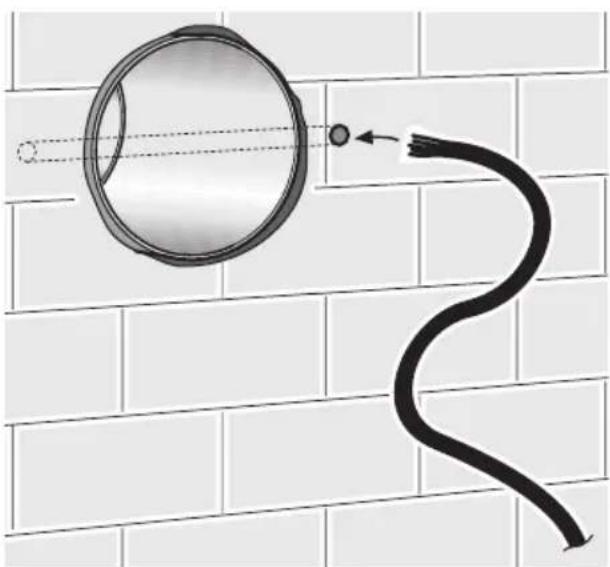

9. Pujota sähköjohto kaapelinsuojaputken

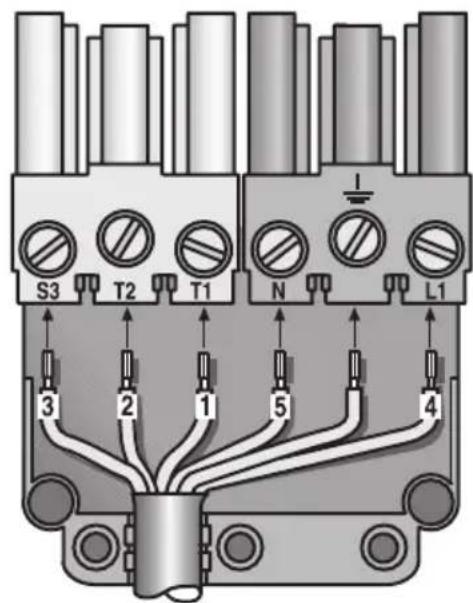

11. Kiinnitä pistoke takaisin sähköjohtoon.

Varmista samalla että johtimet ovat oikeassa asennossa.

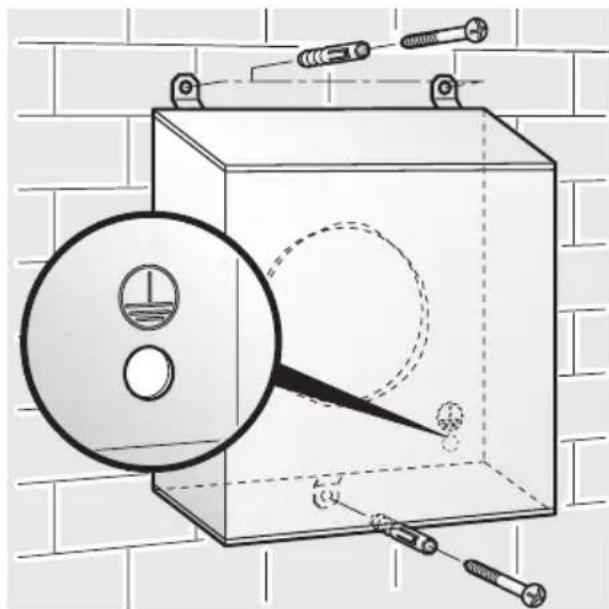

10. Pitele tuuletinmoottoriyksikköä seinää

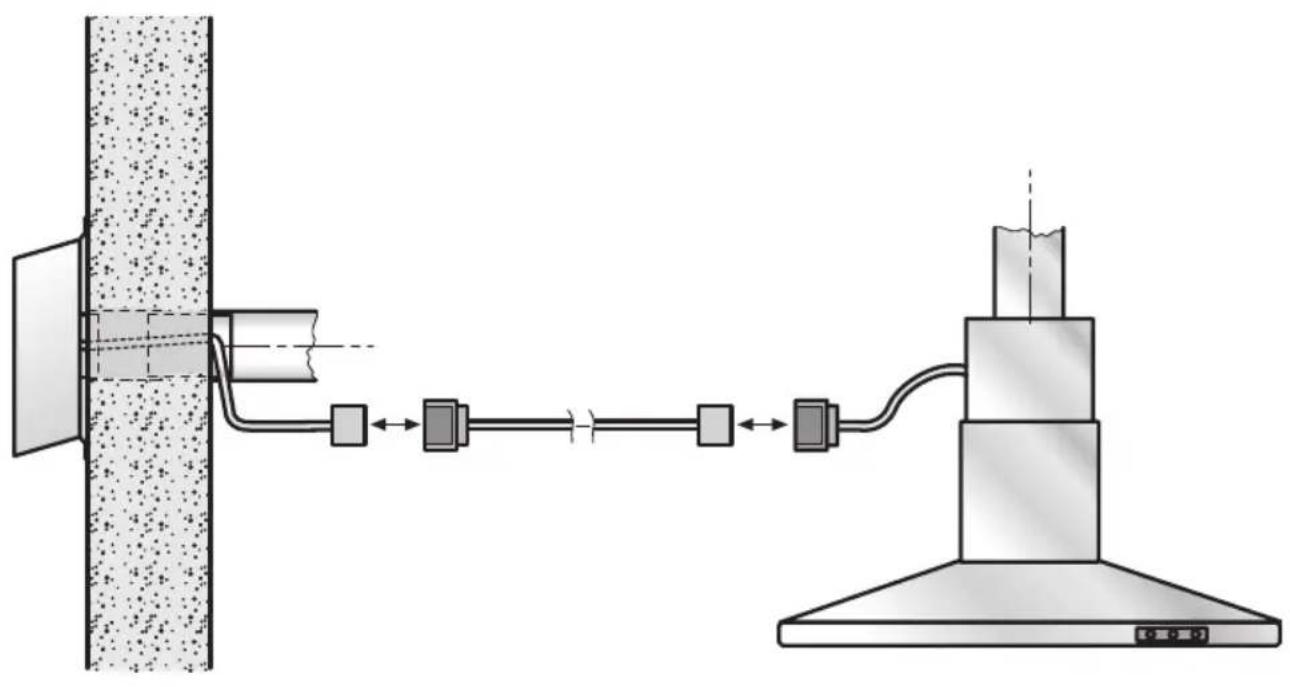

vasten ja kiinnitä ruuveilla. 몇 Sähköliitos liesituulettimelle tehdään liesituulettimen mukana tulevalla Z 5 m pituisella jatkojohdolla. Mikäli tarvitaan vielä toinen jatkojohto, sähköasentajan on maadoitettava tuuletinmoottori ennen kiinniruuvaamista. Maadoitukseen käytettävät osat eivät saa koskettaa tuuletinpyörää.

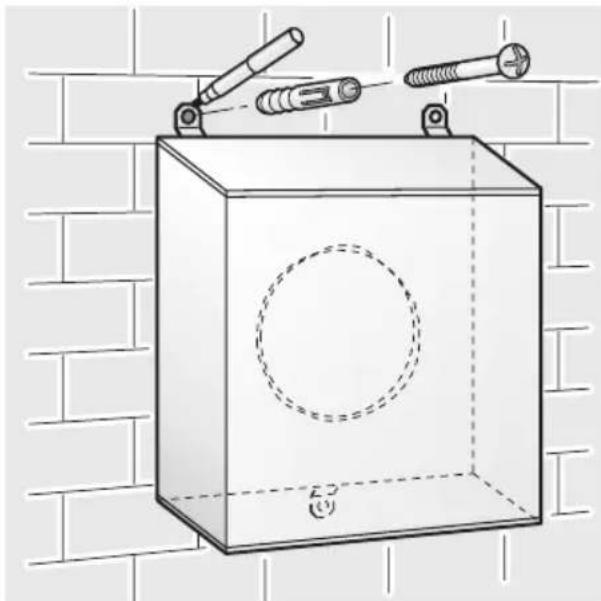

7. Poraa l 8 mm reiät ylös oikealle puolelle

ja alas keskikohtaan. Aseta tulpat paikoilleen. 몇 Tulppien tulee soveltua tyypiltään ulkoseinämateriaaliin.

Asennus Ohjeita käyttäjälle Turvallisuusohjeita 몇 Tarkista säännöllisin välein, että ilma voi virrata ongelmitta ulos tuulettimesta. Ilman ulostulosäleikön eteen ei saa asettaa mitään eikä se saa joutua kasvien peittoon. 몇 Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Puhdistus ja hoito ❑ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. 몇 Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla! ❑ Pyyhi silloin tällöin tuuletinmoottorin kotelo teräspinnoille tarkoitetulla puhdistusaineella.

12. Tee tuuletinmoottoriyksikön ja
