Instruções de Serviço e de Montagem Turbina para paredes exteriores

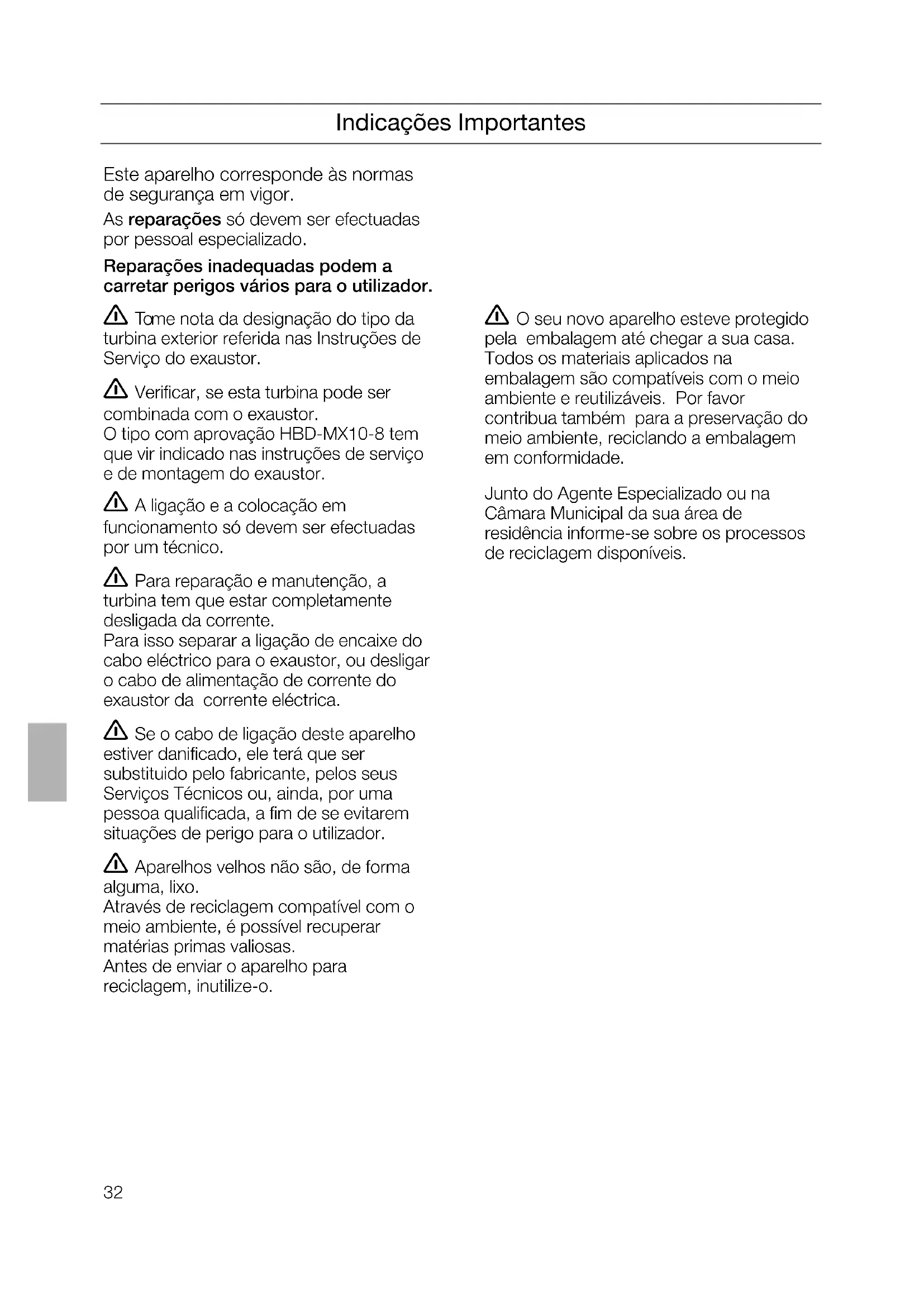

eléctrica con la campana de aspiración. 몇 Por razones de seguridad, el recubrimiento adicional del enchufe deberá permanecer siempre montado y cerrado.32 Indicações Importantes Este aparelho corresponde às normas de segurança em vigor. As reparações só devem ser efectuadas por pessoal especializado. Reparações inadequadas podem a carretar perigos vários para o utilizador. 몇 Tome nota da designação do tipo da turbina exterior referida nas Instruções de Serviço do exaustor. 몇 Verificar, se esta turbina pode ser combinada com o exaustor. O tipo com aprovação HBD-MX10-8 tem que vir indicado nas instruções de serviço e de montagem do exaustor. 몇 A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico. 몇 Para reparação e manutenção, a turbina tem que estar completamente desligada da corrente. Para isso separar a ligação de encaixe do cabo eléctrico para o exaustor, ou desligar o cabo de alimentação de corrente do exaustor da corrente eléctrica. 몇 Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador. 몇 Aparelhos velhos não são, de forma alguma, lixo. Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas. Antes de enviar o aparelho para reciclagem, inutilize-o. Este aparelho corresponde às normas de segurança em vigor. As reparações só devem ser efectuadas por pessoal especializado. Reparações inadequadas podem a carretar perigos vários para o utilizador. 몇 O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade. Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.33 Antes da Montagem

No funcionamento do exaustor com a exaustão do ar para o exterior e funcionamento simultâneo de aparelhos de queima dependentes duma chaminé (como p. ex. aparelhos de queima a gás, óleo ou carvão, esquentadores, é necessário garantir) uma suficiente renovação do ar necessário para uma boa combustão dos referidos aparelhos. É possível o funcionamento sem problemas, se a depressão no local de instalação dos aparelhos de queima não for superior a 4 Pa (0,04 mbar). Isto pode ser conseguido, se for garantida a renovação constante do ar ambiente por meio de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de admissão/exaustão de ar ou, ainda, através doutras medidas técnicas, como travamento recíproco. Caso a renovação de ar não seja suficiente, corre-se o risco de envenenamento provocado pelo retorno dos gases da combustão. Nota: Na avaliação, tem que ser, sempre, considerada a necessidade global de renovação de ar na habitação. No funcionamento de aparelhos de confecção de alimentos, por. ex. placas e fogões a gás, esta regra não se aplica. 몇 A turbina tem que ser montada afastada, no mínimo 2 m do exaustor. 몇 Não montar a turbina para paredes exteriores nas proximidades de janelas, portas ou terraços. 몇 Montar a turbina para paredes exteriores num local – que não incomode os habitantes próximos com ruídos e cheiros, – que permita o acesso fácil para manutenção e reparações. 몇 As ligações de encaixe dos cabos eléctricos têm que estar, sempre, localizadas dentro do edifício. 몇 Nos tubos de ligação para o exaustor não pode ser feita qualquer redução de l 150 mm. Um atenuador de ruído suplementar para o tubo de l 150 mm pode ser adquirido no comércio especializado como acessório especial. Preparação da parede ❑ A parede tem que ser plana e vertical. ❑ Deve ser assegurada uma fixação perfeita das buchas. Peso: 7,0 kg. Reservamo-nos o direito a alterações de construção no âmbito do desenvolvimento técnico.34 Montagem

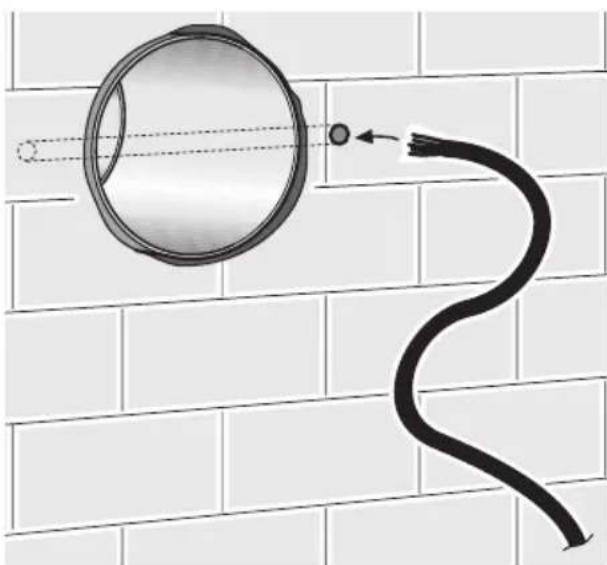

2. Reduzir o tubo de protecção do cabo à

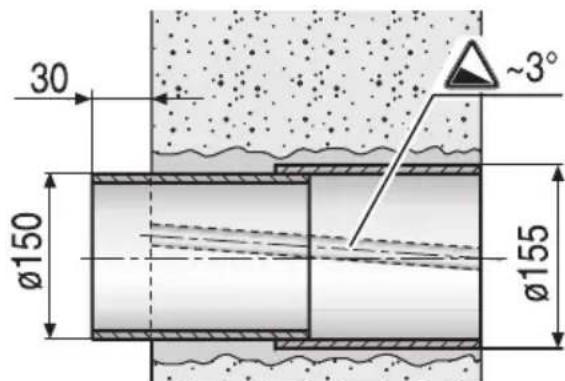

mesma espessura da parede e aplicá-lo. Montar o tubo telescópico: No exterior, fazer a montagem à face da parede, No interior com uma saliência de 30 mm. Tubo de protecção do cabo: Z 3° de inclinação para o exterior. Tubo telescópico: Z 1° de inclinação para o exterior. Fixar e vedar o tubo de protecção do cabo e o tubo telescópico.

3. Segurar a turbina .

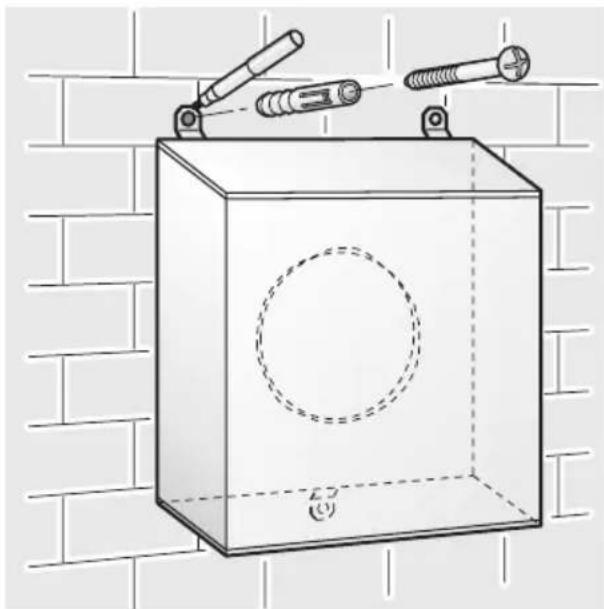

A tubuladura da turbina deve ser introduzida no tubo telescópico. 몇 Saída de ar para baixo. Fazer a marcação da fixação no lado esquerdo, em cima.

4. Retirar a turbina.

5. Fazer um furo de l 8 mm em cima.

Aplicar a bucha, segurar a turbina e aparafusá-la.

1. Furação da parede

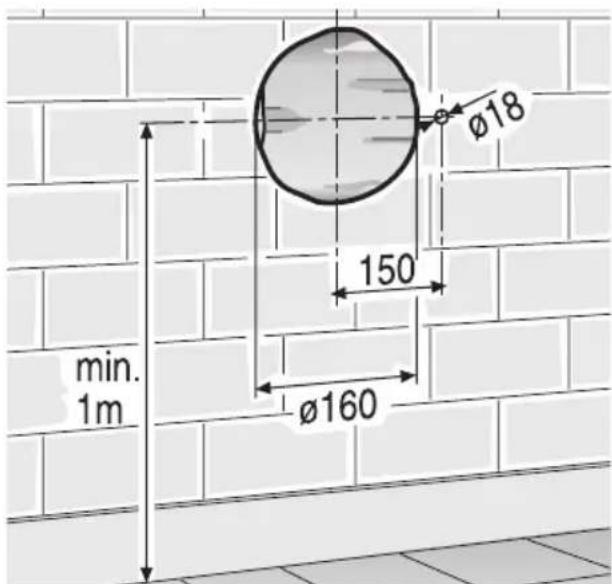

Fazer furo com l mínimo de 160 mm para o tubo telescópico e l 18 mm para o tubo de protecção do cabo. A distância mínima em relação ao chão é de 1 m, para garantir uma saída livre do ar.

6. Ajustar a turbina na horizontal e

centrada com o tubo telescópico. Marcar as fixações à direita, em cima e ao centro. Voltar a desmontar a turbina.35 Montagem

8. Desmontar a ficha do cabo da ligação

alimentação eléctrica. Ter em atenção a posição correcta dos fios.

10. Segurar a turbina e fixá-la.

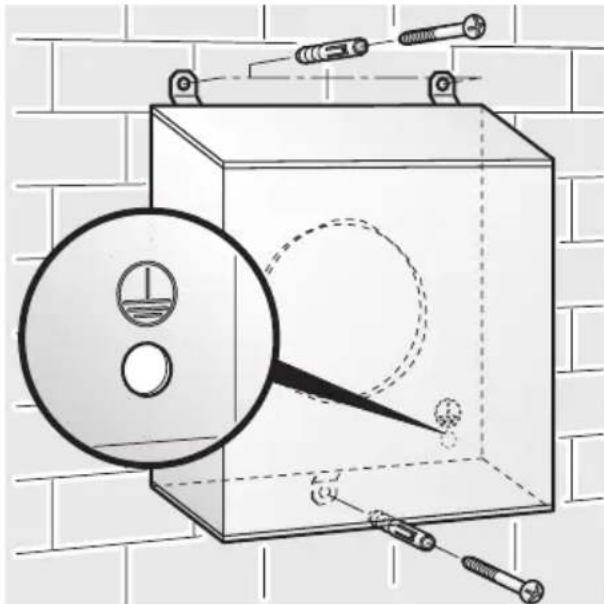

몇 A ligação eléctrica para o exaustor, deve ser feita através do cabo de prolongamento com 5 m de comprimento que acompanha o aparelho. Se for necessário um prolongamento adicional do cabo, a caixa da turbina, antes do aparafusamento definitivo, tem que ser ligada à terra, pela parte de fora, por um electricista credenciado. As peças utilizadas para a ligação à terra não podem entrar em contacto com a roda da turbina.

7. Fazer os furos de l 8 mm à direita em

cima e ao centro em baixo. Aplicar as buchas. 몇 As buchas têm que ser adequadas à parede.36 Montagem Instruções para o utilizador Instruções de segurança 몇 Verificar regularmente se o ar sai sem problemas da turbina. A grelha de saída do ar não pode ser fechada nem tapada por plantas. 몇 Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador. Limpeza e manutenção ❑ Utilizar um produto próprio para limpeza de inox, mas suave e não abrasivo. 몇 Não limpar as superfícies de inox com esfregões muito rijos nem com produtos de limpeza que contenham areias, soda, ácido ou cloro! ❑ Aplique regularmente um pouco de produto próprio para limpeza de aço inox para manter o bom aspecto do aparelho.

12. Fazer a ligação do tubo e eléctrica da
