Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre.
☐ O filtro de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão activo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um filtro de carvão activo (ver Filtro e Manutenção).

⚠️O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos.

☐ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão activo.
☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha.
☐ O filtro de carvão activo retém as substâncias com cheiro.

Se não for instalado o filtro de carvão activo, não podem ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Ter em atenção que um queimador de grande dimensão com mais de 5 kW (Wok) corresponde à potência de dois queimadores a gás.

Nunca utilizar um queimador a gás sem o recipiente de cozinhar sobre o mesmo.

Regular a chama de modo que esta não seja maior que o recipiente.

⚠ Nunca deixe as crianças brincarem com o aparelho.

Sem supervisão, adultos e crinças nunca deverão utilizar o aparelho, no caso de: – não se encontrarem em perfeitas condições físicas, sensoriais ou mentais – não possuírem conhecimentos e experiência acerca de como utilizar o aparelho de maneira correcta e segura.

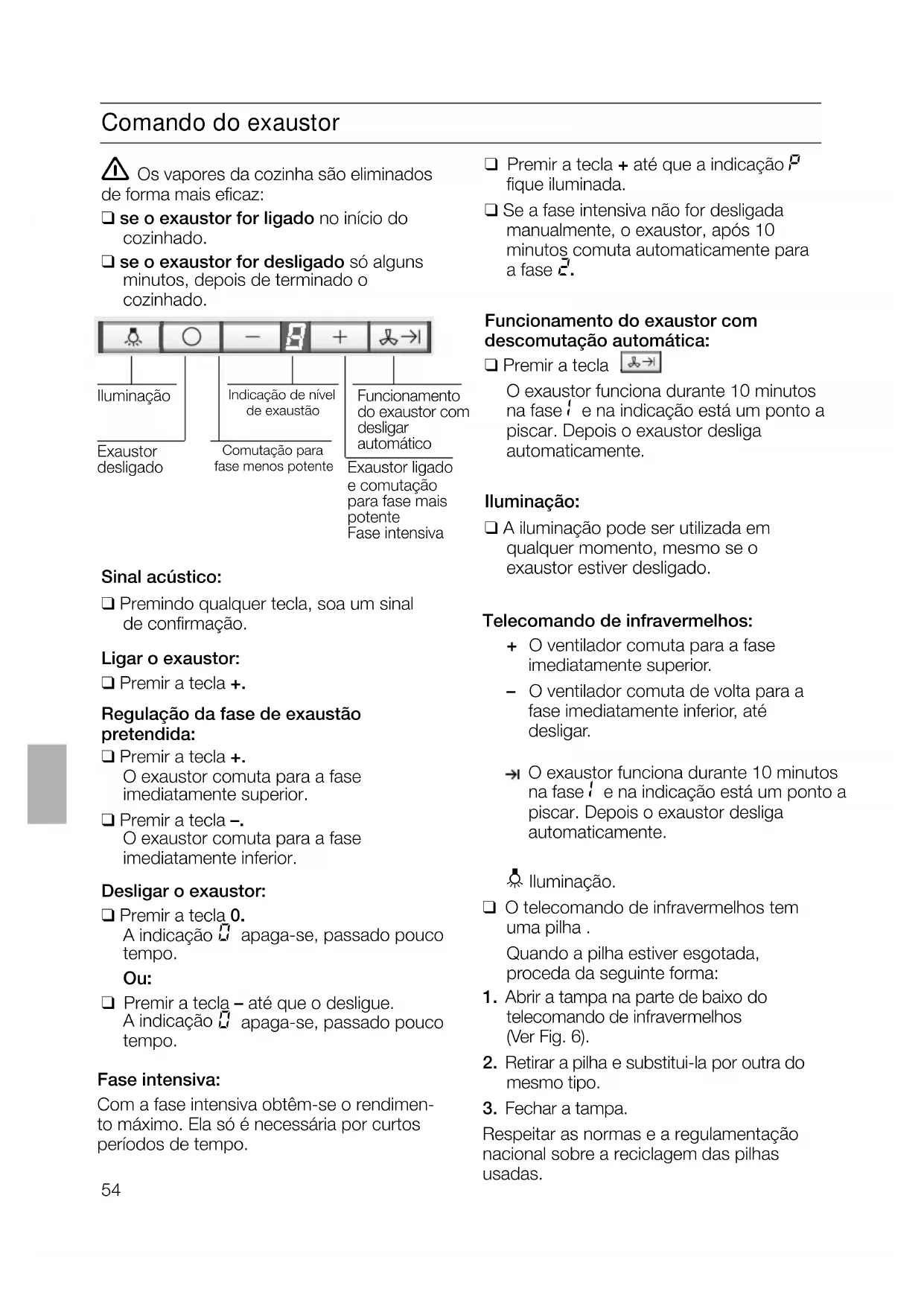

Comando do exaustor

Os vapores da cozinha são eliminados de forma mais eficaz:

□ se o exaustor for ligado no início do cozinhado.
□ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.

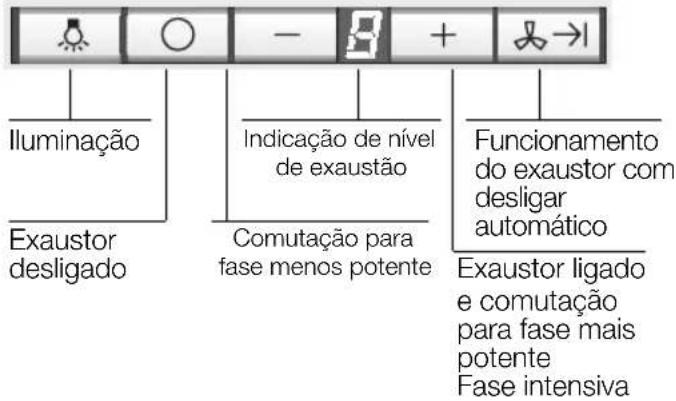

Illuminação Exaustor desligado Indicação de nível de exaustão Comutação para fase menos potente Funcionamento do exaustor com desligar automático Exaustor ligado e comutação para fase mais potente Fase intensiva

Sinal acústico:

□ Premindo qualquer tecla, soa um sinal de confirmação.

Ligar o exaustor:

□ Premir a tecla +.

Regulação da fase de exaustão pretendida:

□ Premir a tecla +. O exaustor comuta para a fase imediatamente superior.
□ Premir a tecla -. O exaustor comuta para a fase imediatamente inferior.

Desligar o exaustor:

□ Premir a tecla 0. A indicação □ apaga-se, passado pouco tempo.

Ou:

Premir a tecla – até que o desligue. A indicação □ apaga-se, passado pouco tempo.

Fase intensiva:

Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.

□ Premir a tecla + até que a indicação P fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos comuta automaticamente para a fase 2.

Funcionamento do exaustor com descomutação automática:

□ Premir a tecla

O exaustor funciona durante 10 minutos na fase e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.

Iluminação:

A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.

Telecomando de infravermelhos:

• O ventilador comuta para a fase imediatamente superior.
• O ventilador comuta de volta para a fase imediatamente inferior, até desligar.
  → O exaustor funciona durante 10 minutos na fase e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.

Iluminação.

O telecomando de infravermelhos tem uma pilha.

Quando a pilha estiver esgotada, proceda da seguinte forma:

1. Abrir a tampa na parte de baixo do telecomando de infravermelhos (Ver Fig. 6).
2. Retirar a pilha e substitui-la por outra do mesmo tipo.
3. Fechar a tampa.

Respeitar as normas e a regulamentação nacional sobre a reciclagem das pilhas usadas.

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação: =

Em caso de saturação do filtro de gordura, a indicação = ilumina-se e soa um sinal.

Com o desligar da ventilador, também o sinal é desligado.

Neste caso os filtros devem ser imediatamente limpos.

☐ Tenha em atenção que, neste caso, o filtro de gorduras deve ser limpo em intervalos de tempo regulares (1 mês).
A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.
Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxaguá-los e secá-los bem.

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Premir os puxadores junto aos filtros de gordura e abrir os filtros. Fig. 1.
2. Limpar os filtros metálicos.
3. Recolocar os filtros lavados.
4. Apagar a indicação ≡.

□ Premir 2 vezes seguidas a tecla 0. Soa um sinal e a indicação ≡ apaga-se.

Para reter os cheiros no funcionamento com circulação de ar.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

Através da substituição atempada do filtro de carvão activo, é evitado o perigo de incêndio provocado pela concentração de calor na confecção de fritos ou de assados.

Indicação de saturação:

Em caso de saturação do filtro de carvão activo, a indicação ilumina-se e soa um sinal.

Com o desligar da ventilador, também o sinal é desligado.

Neste caso o filtro de carvão activo deve ser imediatamente substituído.

Filtros e manutenção

Montagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).
2. Aplicar o filtro de carvão activo. Fig. 2.
3. Elevar à frente o filtro de carvão activo e rodar os fechos 90°. Fig. 3.

4. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).

5. Apagar a indicação □. □Premir 2 vezes seguidas a tecla 0. Soa um sinal e a indicação □ apaga-se.

Desmontagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Rodar os fechos 90° e retirar o filtro de carvão activo para baixo. Fig. 3.
3. Recolocar o filtro de gordura.

Substituição do filtro de carvão activo:

☐ No caso de funcionamento normal (1 a 2 horas diárias), os filtros de carvão activo devem ser substituidos uma vez no ano.
O filtro de carvão activo pode ser adquirido nos Serviços Técnicos.
□ Devem ser utilizados apenas filtros originais.
Só assim é garantido o funcionamento optimizado do exaustor.

Reciclagem do filtro de carvão activo usado:

☐ O filtro de carvão activo não contém substâncias prejudiciais. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

⚠ Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro!

Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.
Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido.
☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho.
☐ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.

Não aplicar, nas teclas de comando, produtos para limpeza de inox.

Superfícies de aço inox:

☐ Utilizar um produto para inox suave e não abrasivo.
□ Limpar apenas no sentido do polimento.
☐ Aconselhamos a utilização do nosso produto para limpeza de inox Ref. ^a 461731.
Consulte a brochura anexa sobre Assistência Técnica, para saber onde adquirir este produto.

Superfícies de alumínio e material sintético:

☐ Não utilizar panos secos.
☐ Utilizar um produto suave para limpar janelas.
☐ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

Dê atenção às Condições de Garantia constantes da brochura anexa sobre "Service".

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   ⚠️As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras.
2. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar. Fig. 4.
3. Substituir a lâmpada de halogéneo (lâmpada de halogéneo corrente no mercado, 12 Volt, máx. 20 Watt, casquilho G4).

Atenção; Suporte de encaixe.

Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lâmpada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

Regulação da indicação de saturação

Se for necessário proceder à modificação do tipo de funcionamento (exaustão/circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indicação aparecer um ≡ ou um L:

□ Ver o capítulo "Filtros e Manutenção".
Se não for possível utilizar o exaustor:
☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos. (Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Nr de Produto

Data de fabrico

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.

⚠️O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.
