KÄYTTÖOHJE IBT 7967 N I79T67NO NEFF

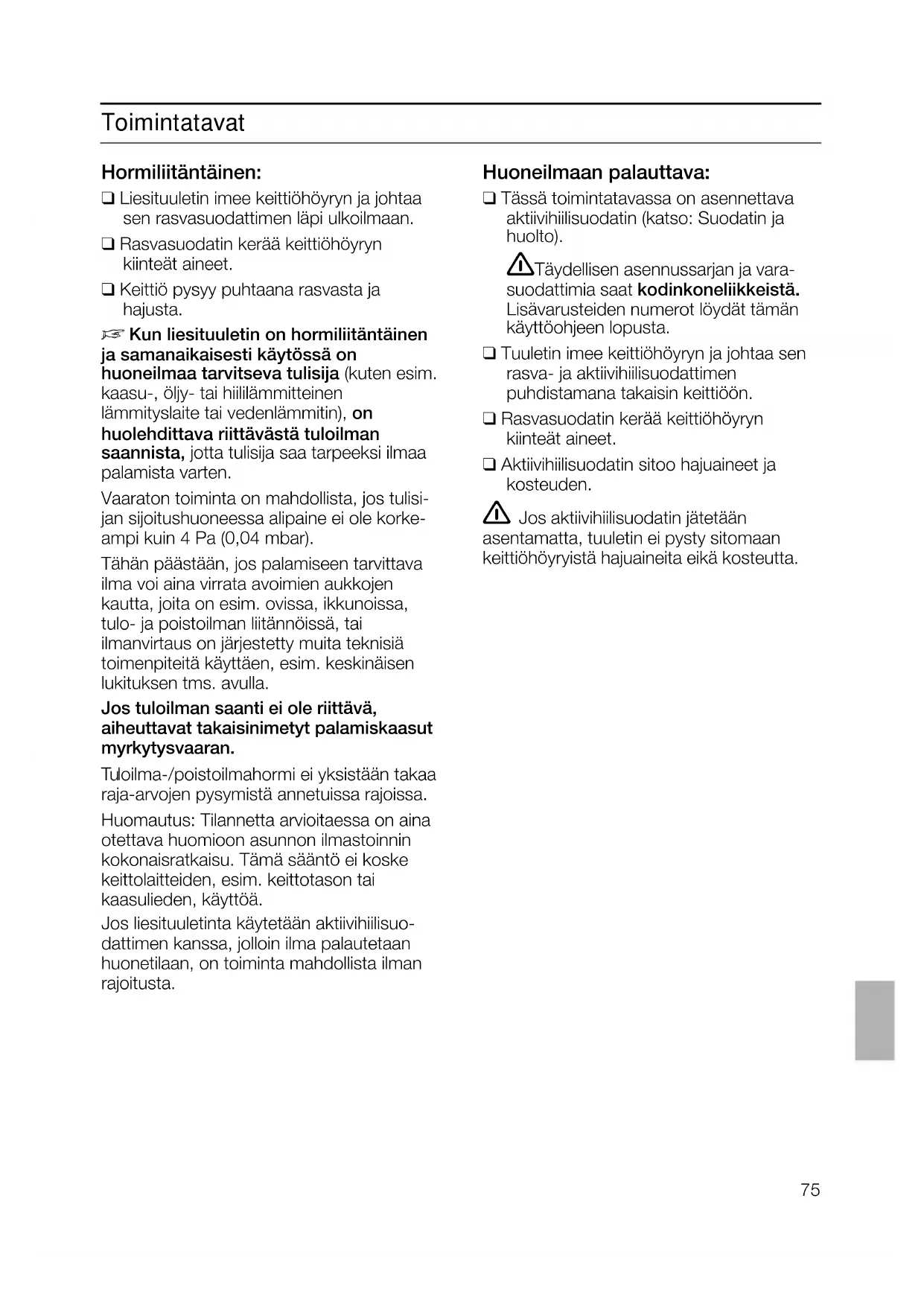

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huolto).

⚠ Täydellisen asennussarjan ja vara-suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

☐ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

⚠️ Jos aktiivihilisuodatin jätetään asentamatta, tuuletin ei pysty sitomaan keittiöhöyryistä hajuaineita eikä kosteutta.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.
Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikkalaitteita (waste electrical and electronic equipment – WEEE) koskevaan direktiiviin 2002/96/EG.

Tämä direktiivi määrittää

käytettyjen laitteiden palautus- ja kierrätys-säännökset koko EU:n alueella.

Kaasulla toimivat keittotasot / liedet

⚠️ Paloturvallisuuden ja palovammojen ehkäisemisen vuoksi älä käytä kaikkia kaasulla toimivia keittoalueita samanaikaisesti maksimiteholla pidemmän aikaa (max. 15 minuuttia). Kun liesituuletin on asennettu kaasulla toimivan keittotason yläpuolelle, kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea kaasulla toimivaa keittoaluetta. Muista, että suurtehopoltin (yli 5 kW), esim. wokki, vastaa kahden kaasupolttimen tehoa.

Kun käytät liesituuletinta kaasulieden yläpuolella, varmista että liekin päällä on aina keittoastia. Säädä liekki niin, ettei se ulotu keittoastian yläpuolelle.

Turvallisuusohjeita

⚠️ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.
⚠ Älä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.
⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).
⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.
⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.
⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.
⚠ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.
⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.
⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.
⚠Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.
⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).
⚠ Tämä liesituuletin on tarkoitettu vain kotitalouskäyttöön.

⚠️ Puhdista liesituuletin huolellisesti ennen sen ensimmäistä käyttöönottoa.
⚠️ Älä anna lasten leikkiä laitteella. Laitetta ei saa käyttää sellaiset henkilöt tai alaikäiset lapset,

– jotka eivät fyysisiltä tai henkisiltä kyvyiltään siihen pysty,

– tai joilla ei ole riittävästi tietoa ja kokemusta laitteen turvalliseen käyttöön.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu

tehokkaimmin:

Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

□ Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

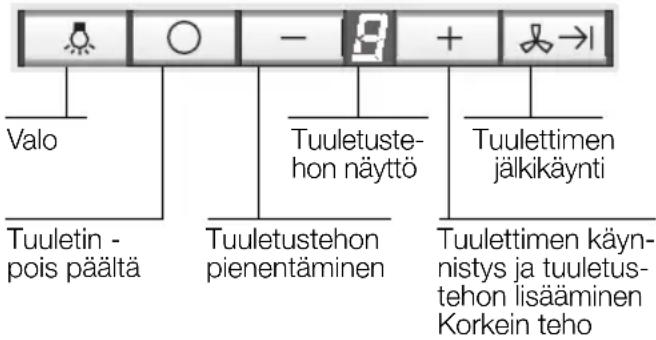

Valo Tuuletin - pois päältä Tuulettustehon piinentäminen Tuulettustehon näyttö Tuulettimen jälkikäynti Tuulettimen käyn- nistys ja tuuletus- tehon lisääminen Korkein teho

Äänimerkki:

□ Kun painiketta painetaan, kuuluu äänimerkki toiminnon vahvistukseksi.

Tuulettimen käynnistys:

□ Paina painiketta +.

Tuuletustehon valinta:

☐ Paina painiketta +. Tuuletin kytkeytyy seuraavaksi suuremmalle teholle.

□ Paina painiketta –. Tuuletin kytkeytyy edellistä pienemmälle teholle.

Tuulettimen kytkeminen toiminnasta:

□ Paina painiketta 0. Näyttö □ sammu hetken kuluttua.

Tai:

☐ Paina painiketta – niin usein, että tuuletin kytkeytyy pois päältä.

Näyttö ۱ sammuu hetken kuluttua

Korkein teho:

Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa

☐ Paina painiketta + niin usein, että näytölle syttyy P.
□ Jos et kytke korkeinta tehoa pois päältä käsin, niin tuuletin kytkeytyy 10 minuutin kuluttua automaattisesti teholle 2.

Tuulettimen jälkikäynti:

□ Paina painiketta

Tuuletin käy 10 minuuttia teholla ^1 , näytöllä vilkkuu samalla piste. Sen jälkeen tuuletin kytkeytyy automaattisesti pois päältä.

Valaistus:

☐ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Infrapunaohjain:

• Tuuletin kytkeytyy seuraavaksi suuremmalle teholle.
• Tuuletin kytkeytyy seuraavaksi pienemmälle teholle ja lopuksi pois päältä.
  → Tuuletin käy 10 minuuttia teholla ^1 , näytöllä vilkkuu samalla piste. Sen jälkeen tuuletin kytkeytyy automaattisesti pois päältä.

Valaistus.

□ Infrapunaohjaimessa paristo.

Kun paristo on lopussa, toimi seuraavasti:

1. Avaa infrapunaohjaimen takapaneelin kansi (katso kuva 6).
2. Poista paristo ja vaihda sen tilalle tyypiltään samanlainen paristo.
3. Sulje kansi.

Käytöstä poistetut paristot ovat ongelmajätettä.

Toimita ne ongelmajätekeräykseen tai ongelmajätteitä vastaanottaviin keräyspisteisiin.

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Kyllästysasteen näyttö: =

Kun rasvasuodatin on kyllästynyt, näyttö syttyy ja kuuluu merkkiääni.

Kun kytket tuulettimen pois toiminnasta, kytkeytyy myös merkkiääni pois päältä.

Vaihda rasvasuodatin viimeistään nyt.

Metallisen rasvasuodattimen puhdistus:

☐ Puhdista metallinen rasvasuodatin normaalikäytössä (1-2 tuntia päivässä) kerran kuukaudessa.
☐ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.
□ Suodattimen tulee sijaita väljästi astianpesukoneessa. Se ei saa jäädä puristuksiin.

Tärkeää:

Voimakkaasti kyllästynyttä suodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat rasvasuodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa.

Älä käytä voimakkaita, happamia tai emäksisiä pesuaineita.

Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja annan valua kuivaksi.

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Paina rasvasuodattimien kahvat alas ja käännä rasvasuodattimet pois paikoiltaan. Kuva 1.
2. Puhdista rasvasuodattimet.
3. Kiinnitä puhtaat suodattimet takaisin paikoilleen.
4. Poista näyttö ̄.

☐ Paina 2 x peräkkäin painiketta 0. Äänimerkki kuuluu ja symboli = poistuu näytöstä.

Aktiivihilisuodatin:

Sitoo hajuaineet ja kosteuden, kun liesituuletin toimii huoneilmaan palauttavana.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat aktiivihilisuodattimen säännöllisesti, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus saattaa aiheuttaa.

Kyllästysasteen näyttö:

Kun aktiivihiilisuodatin on kyllästynyt, näyttö Syttyy ja kuuluu merkkiääni. Kun kytket tuulettimen pois toiminnasta, kytkeytyy myös merkkiääni pois päältä. Vaihda aktiivihiilisuodatin viimeistään nyt.

Suodattimet ja huolto

Kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta aktiivihilisuodatin paikoilleen. Kuva 2.
3. Nosta aktiivihiilisuodatinta edestä ja käännä lukitsimia 90°. Kuva 3.
4. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
5. Poista näyttö

□Paina 2 x peräkkäin painiketta 0. Merkkiääni kuuluu ja näyttö [sammuu.

Irrotus:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet.
2. Käännä lukitsimia 90° ja irrota aktiivihilisuodatin alakautta. Kuva 3.
3. Kiinnitä rasvasuodattimet.

Aktiivihilisuodattimen vaihto:

Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa.
□ Aktiivihilisuodattimia saat alan liikkeistä.
Käytä ainoastaan alkuperäisiä suodattimia.
Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihili-suodattimen hävittäminen:

□ Aktiivihilisuodattimissa ei ole haittaaineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

⚠ Älä puhdista liesituuletinta hankaavilla sienillä tai hiekka-, sooda-, happo- tai kloridipitoisilla puhdistusaineilla.

☐ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan-pesuaineella.
☐ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.
□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
□ Puhdista vain hiontasuunnassa.
□ Suositus: ruostumattoman teräksen puhdistusaine nro 461731. Tilausosoite on annettu oheisessa huoltovihkossa.

Alumiini- ja muovipinnat sekä käsitellyt pinnat:

☐ Älä käytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta.
Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.

Huomioi oheisessa huoltovihkossa olevat takuumääräykset.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake.
   ⚠️Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms. Kuva 4.
3. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4).

Huom.!: Pistokekantainen. Kuva 5. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Kyllästysasteen näytön säätö

Jos on tarpeellista muuttaa liesituulettimen toimintatapaa (hormiliitäntäinen/huoneilmaan palauttava), tulee vastaavasti muuttaa myös kyllästysasteen näyttöä (katso Asennusohjeet).

Häiriöt

Kun näytölle ilmestyy ≡ tai ∩:

□ Katso kappale "Suodattimet ja huolto".

Kun liesituuletin ei toimi:

□ Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. Käynnistä sitten liesituuletin uudelleen.

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

⚠ Liesituulettimien valmistaja ei ole vastuussa putkiosuuden suunnittelusta ja suorituksesta aiheutuvista reklamaatioista.
