Instruções de Montagem Turbina interior

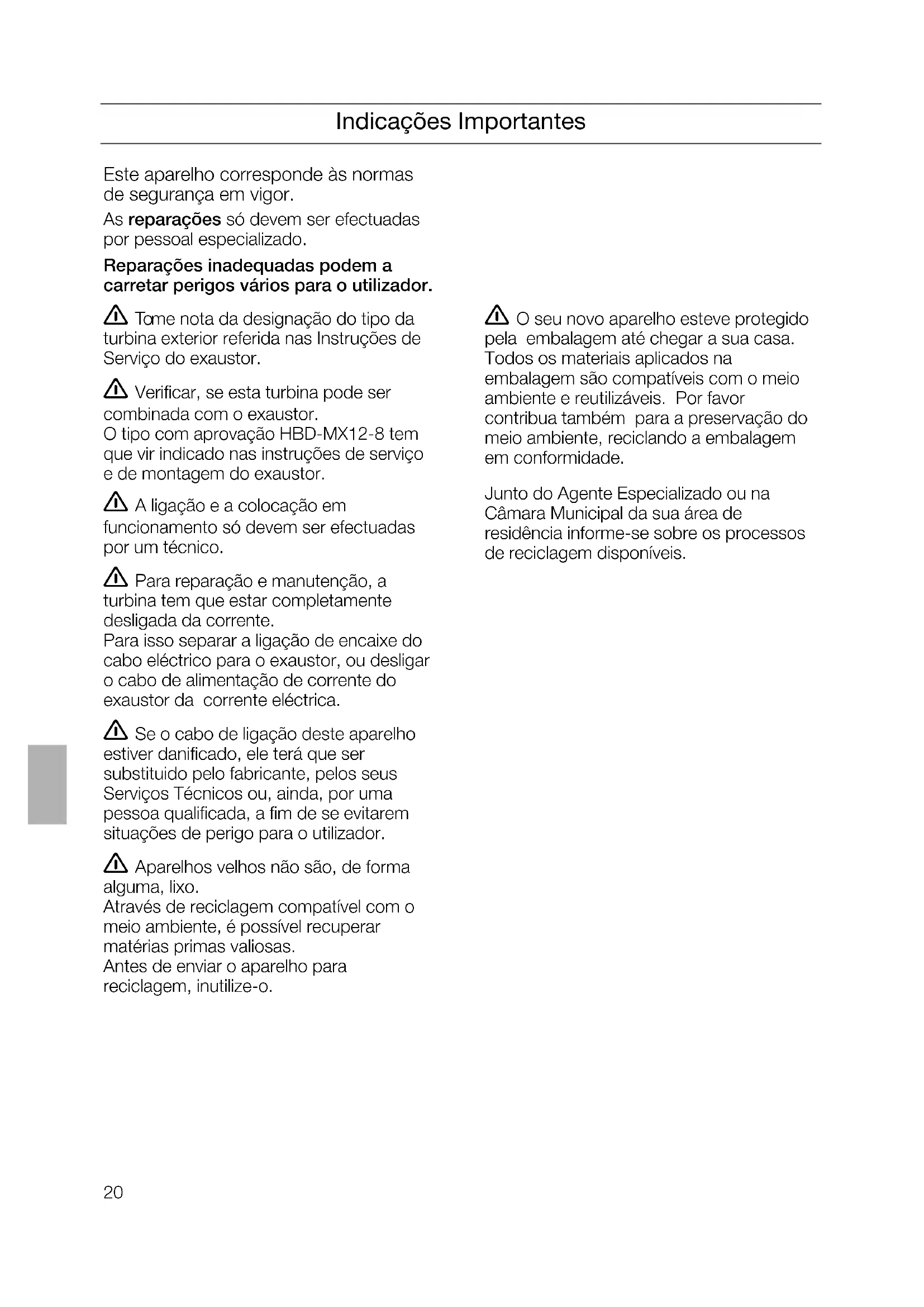

campana de aspiración. Por razones de seguridad, el recubrimiento adicional del enchufe deberá permanecer siempre montado y cerrado.20 Indicações Importantes Este aparelho corresponde às normas de segurança em vigor. As reparações só devem ser efectuadas por pessoal especializado. Reparações inadequadas podem a carretar perigos vários para o utilizador. Tome nota da designação do tipo da turbina exterior referida nas Instruções de Serviço do exaustor. Verificar, se esta turbina pode ser combinada com o exaustor. O tipo com aprovação HBD-MX12-8 tem que vir indicado nas instruções de serviço e de montagem do exaustor. A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico. Para reparação e manutenção, a turbina tem que estar completamente desligada da corrente. Para isso separar a ligação de encaixe do cabo eléctrico para o exaustor, ou desligar o cabo de alimentação de corrente do exaustor da corrente eléctrica. Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador. Aparelhos velhos não são, de forma alguma, lixo. Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas. Antes de enviar o aparelho para reciclagem, inutilize-o. Este aparelho corresponde às normas de segurança em vigor. As reparações só devem ser efectuadas por pessoal especializado. Reparações inadequadas podem a carretar perigos vários para o utilizador. O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade. Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.21 Antes da Montagem

O ar da exaustão não pode ser encaminhado para uma chaminé em serviço e por onde passem fumos ou gases provenientes de combustão, nem para uma conduta que sirva de ventilação de locais de instalação para aparelhos de aquecimento de águas e de ambiente ou para confecção de alimentos. No encaminhamento dos vapores da cozinha, têm que ser respeitadas as normas locais e a legislação em geral para o efeito em vigor (p. ex. legislação para a construção). No encaminhamento do ar para chaminés de fumos ou gases fora de serviço, é necessária uma autorização das entidades municipais competentes.

No funcionamento do exaustor com a exaustão do ar para o exterior e funcionamento simultâneo de aparelhos de queima dependentes duma chaminé (como p. ex. aparelhos de queima a gás, óleo ou carvão, esquentadores, é necessário garantir) uma suficiente renovação do ar necessário para uma boa combustão dos referidos aparelhos. É possível o funcionamento sem problemas, se a depressão no local de instalação dos aparelhos de queima não for superior a 4 Pa (0,04 mbar). Isto pode ser conseguido, se for garantida a renovação constante do ar ambiente por meio de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de admissão/exaustão de ar ou, ainda, através doutras medidas técnicas, como travamento recíproco. Caso a renovação de ar não seja suficiente, corre-se o risco de envenenamento provocado pelo retorno dos gases da combustão. Uma caixa mural de admissão/exaustão de ar isolada não garante a manutenção do valor limite acima referido. Nota: Na avaliação, tem que ser, sempre, considerada a necessidade global de renovação de ar na habitação. No funcionamento de aparelhos de confecção de alimentos, por. ex. placas e fogões a gás, esta regra não se aplica. A turbina tem que ser montada afastada, no mínimo 2 m do exaustor. Montar a turbina para paredes interiores só dentro do edifício, mas não em espaços habitados. Montar a turbina para paredes interiores num local que permita o acesso fácil para manutenção e reparações. As ligações de encaixe dos cabos eléctricos têm que estar, sempre, localiza- das dentro do edifício. Nos tubos de ligação para o exaustor não pode ser feita qualquer redução de l 150 mm. Um atenuador de ruído suplementar para o tubo de l 150 mm pode ser adquirido no comércio especializado como acessório especial. Preparação da parede ❑ A parede tem que ser plana e vertical. ❑ Deve ser assegurada uma fixação perfeita das buchas. Peso: 7,3 kg. Reservamo-nos o direito a alterações de construção no âmbito do desenvolvimento técnico.22 Montagem

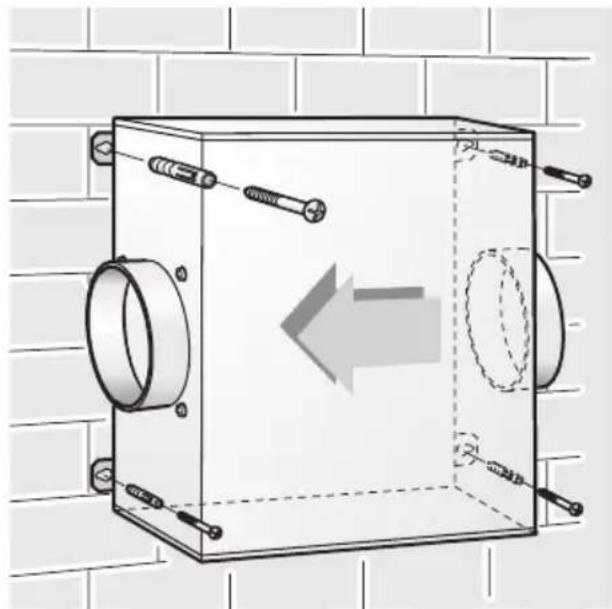

1. Segurar a turbina.

Ter em atenção a direcção da passagem do ar.

2. Marcar os 4 furos de fixação.

3. Fazer os 4 furos de fixação l 8 mm.

Aplicar as buchas e fixar a turbina. As buchas têm que ser adequadas à parede. A ligação eléctrica para o exaustor é feita com o cabo de prolongamento de 5 m que faz parte do equipamento do exaustor.

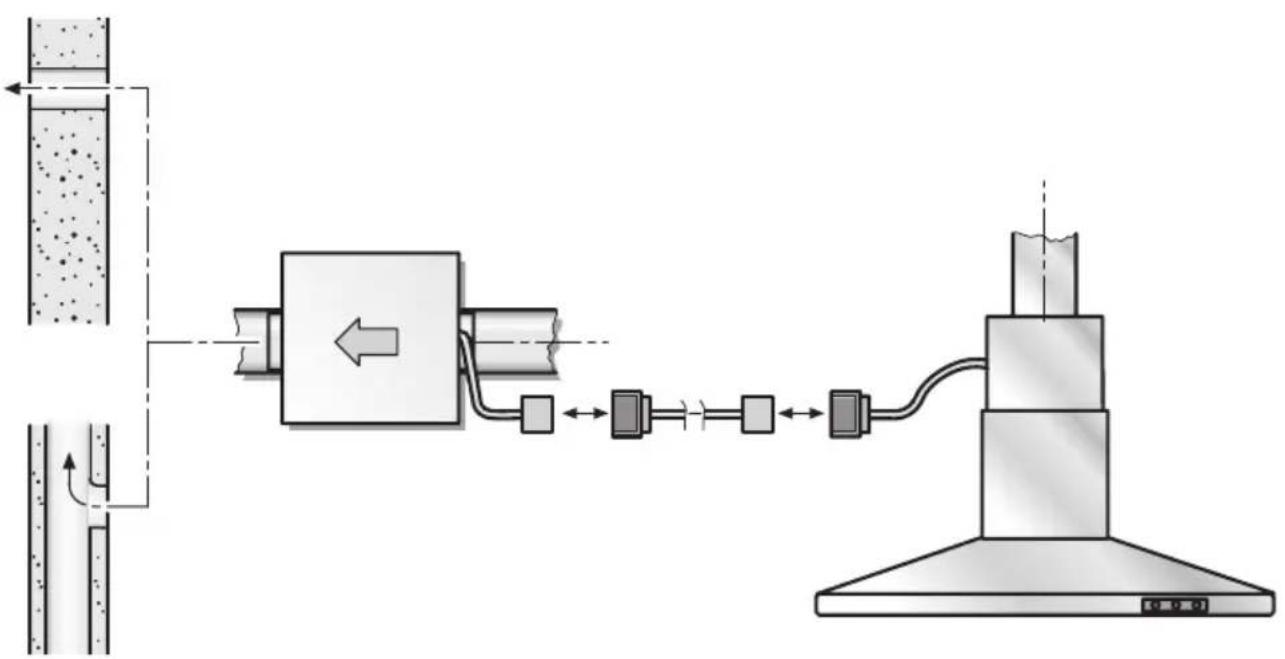

4. Fazer a ligação do tubo da turbina para

o exaustor e, depois, para o exterior.

5. Fazer a ligação eléctrica para o
