MANUALE UTENTE D7030X0 NEFF

Istruzioni per l’installatione Ventola interna

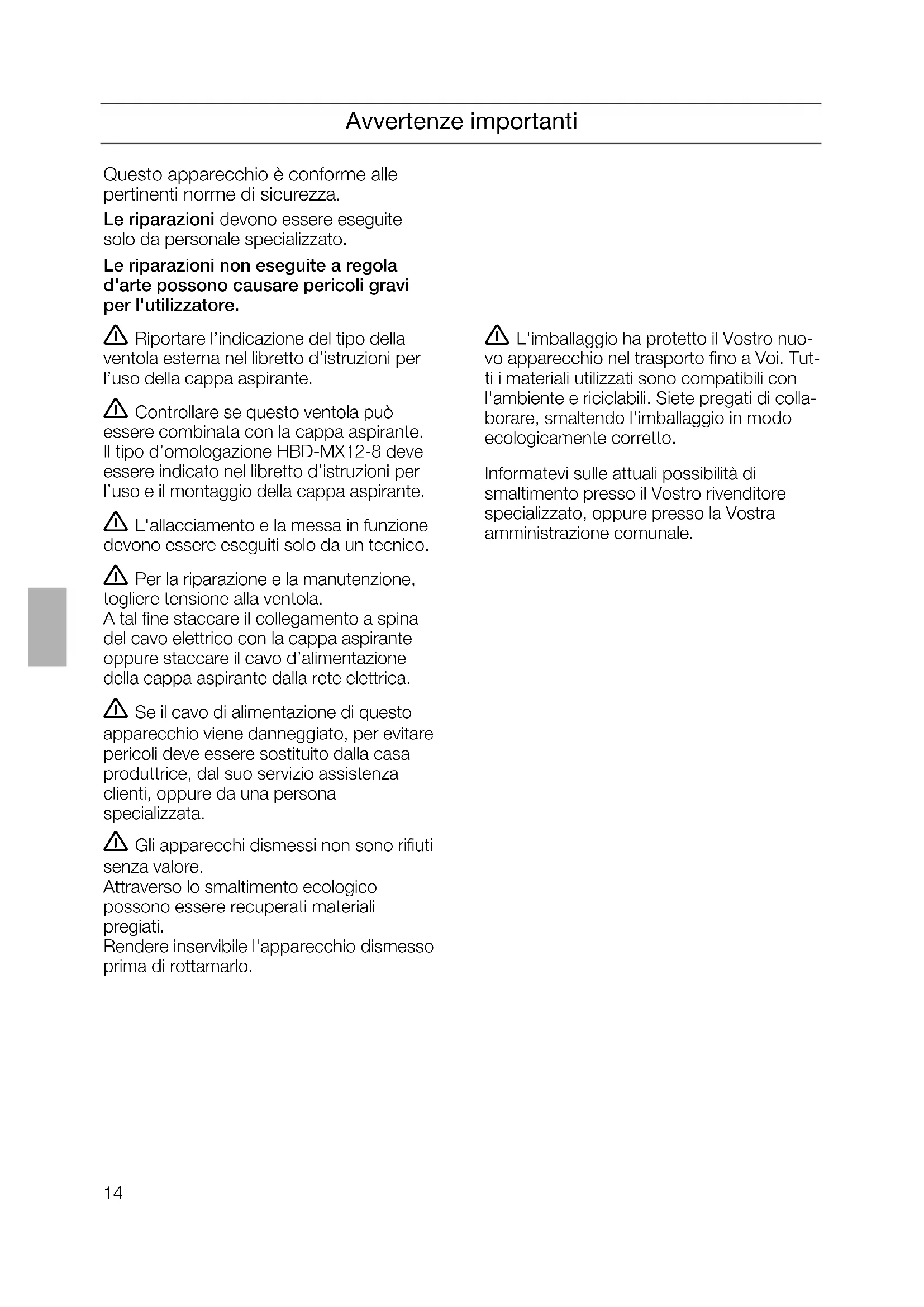

tot stand brengen. De extra afdekking van de stekker moet om veiligheidsredenen altijd aangebracht en gesloten zijn.14 Avvertenze importanti Questo apparecchio è conforme alle pertinenti norme di sicurezza. Le riparazioni devono essere eseguite solo da personale specializzato. Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore. Riportare l’indicazione del tipo della ventola esterna nel libretto d’istruzioni per l’uso della cappa aspirante. Controllare se questo ventola può essere combinata con la cappa aspirante. Il tipo d’omologazione HBD-MX12-8 deve essere indicato nel libretto d’istruzioni per l’uso e il montaggio della cappa aspirante. L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico. Per la riparazione e la manutenzione, togliere tensione alla ventola. A tal fine staccare il collegamento a spina del cavo elettrico con la cappa aspirante oppure staccare il cavo d’alimentazione della cappa aspirante dalla rete elettrica. Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata. Gli apparecchi dismessi non sono rifiuti senza valore. Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati. Rendere inservibile l'apparecchio dismesso prima di rottamarlo. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. L'imballaggio ha protetto il Vostro nuo- vo apparecchio nel trasporto fino a Voi. Tut- ti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di colla- borare, smaltendo l'imballaggio in modo ecologicamente corretto. Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.15 Prima del montaggio

L’aria di scarico non deve essere espulsa né in un fumaiolo o scarico per gas combusti, né in un pozzo, che serve per lo sfiato di locali d’installazione di focolari. Nell’espulsione d’aria devono essere osservate le norme ufficiali (per es. regolamenti edilizi nazionali). Per lo scarico dell’aria in fumaioli o scarichi per gas combusti che non sono in funzione è necessario munirsi dell’autorizzazione dell’autorità competente.

In caso di funzionamento ad espulsione d’aria della cappa aspirante e contemporaneo funzionamento di focolari dipendenti dallo stesso camino (per es. apparecchi a combustione di gas, olio combustibile o carbone, scaldacqua istantanei, distributori d’acqua calda) è necessario provvedere ad una sufficiente alimentazione dell’aria necessaria al focolare per la combustione. Un funzionamento privo di pericolo è possibile se nel locale d’installazione del focolare non si supera la depressione di 4 Pa (0,04 mbar). Si può ottenere questo per mezzo di diverse aperture non chiudibili, per es. in porte, finestre ed in collegamento con cassette murali d’alimentazione/scarico d’aria oppure per mezzo di altri provvedimenti tecnici, come dispositivo di chiusura reciproca e simili, che permetta l’afflusso d’aria di combustione. In caso d’insufficiente alimentazione dell’aria sussiste pericolo d’intossicazione a causa dell’aspirazione di gas combusti. Una cassetta murale d’alimentazione/ scarico dell’aria non garantisce da sola il rispetto del valore limite. Nota: nella valutazione si deve considerare sempre il bilancio totale della ventilazione dell’abitazione. Questa regola non si applica in caso di funzionamento di apparecchi di cottura, per es. piano di cottura e fornelli a gas. La ventola deve essere montata almeno alla distanza di 2 m dalla cappa aspirante. Installare la ventola murale interna solo nell’interno dell’edificio, ma non in ambienti abitati. Installare la ventola murale interna in un luogo che consenta l’accesso per la manutenzione e la riparazione. I collegamenti a spina del cavo elettrico devono essere disposti nell’interno dell’edificio. Nei tubi di collegamento con la cappa aspirante è vietato eseguire riduzioni del l 150 mmn. Nel commercio specializzato si può acquistare come accessorio speciale un silenziatore supplementare per tubo da l 150 mm. Preparazione del muro ❑ Il muro deve essere piano e verticale. ❑ Provvedere ad un robusto fissaggio dei tasselli. Peso: 7,3 kg. Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.16 Montaggio

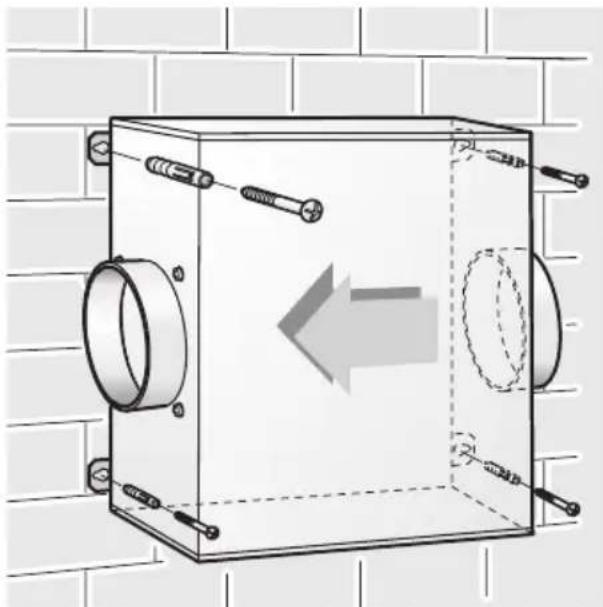

1. Mantenere la ventola.

Ciò facendo prestare attenzione alla direzione di passaggio dell’aria.

2. Tracciare i 4 fori di fissaggio.

3. Trapanare i 4 fori di fissaggio l 8 mm.

Inserire i tasselli ed avvitare la ventola. I tasselli devono essere idonei per il tipo di muratura. Il collegamento elettrico con la cappa aspirante va eseguito con il cavo di prolunga lungo 5 m, accluso alla cappa aspirante.

4. Eseguire il collegamento del tubo dalla

ventola alla cappa aspirante ed all’esterno.

5. Eseguire il collegamento elettrico con la
